004-电除尘系统照明安装作业指导书(二厂)式.
660MW机组--电除尘安装（作业指导书）
660MW机组--电除尘安装（作业指导书）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制目录一、编制依据 (1)二、工程概况 (1)三、工作内容及接口 (1)四、施工前准备及施工总平面布置 (2)五、作业程序和施工方案 (2)六、质量标准和质量控制点 (10)七、施工组织机构和劳动力计划 (10)八、机工具配备 (12)附一、开工日期、施工计划及保证施工进度的措施 (14)附二、安装计划表 (15)附三、施工进度表 (16)附四、劳动力来源及组成表 (17)附五、质量、安全、环保目标及措施 (18)附六、施工危险识别、风险评估及风险控制对策表 (22)一、编制依据1．厂家相关资料电除尘器安装图纸（福建龙净环保股份有限公司）电除尘器使用说明书（福建龙净环保股份有限公司）BE电除尘器安装说明书（福建龙净环保股份有限公司）电除尘器安装技术交底（福建龙净环保股份有限公司）2.《电力建设施工及验收技术规范》（锅炉篇DL/T 5047-95）3.《电力建设施工质量验收及评价规程》（锅炉篇2009年版）4.《电力建设施工及验收技术规范》（管道篇DL5031-94）5.《电力建设安全工作规程》（火力发电厂部分DL5009.1-2002）6.《电力建设安全健康与环境管理工作规定》（2002-01-21实施）二、工程概况1工程名称：国电福建南埔电厂二期2×670MW工程4#电除尘安装工程2工程规模： 2*670MW燃煤机组3工程范围及工作量1、本体部分：a、前自进口封头法兰；b、后至出口封头法兰；c、上自电除尘器屋顶；d、下至灰斗下部出口法兰，包括本体供货范围内的楼梯、平台等附属设备；e、钢支架从“0”米层基础预埋件上部起。
2、电气部分（供货范围内的设备安装、含业主供货的桥架、电缆、照明等设备安装）：a、电除尘控制室及配电间所有电气盘、柜设备安装、控制室至电除尘电缆敷设、接地等；b、所有振打电机的安装；c、变压器、高压隔离开关箱及穿墙套管的安装；d、灰斗加热器、绝缘子室加热器、振打加热器的安装；e、热控设备及系统安装：F、负责冷热态调试，并配合机组168试运。
#2电除尘安装作业指导书
目录1.工程概况 (1)2.编制依据 (2)3.开工应具备的条件和施工前应做的准备 (2)4.人员组织、分工及有关人员的资格要求 (4)5.所需的施工机械、工器具、安全防护设施（及用量）、防护部位及要求 (5)6.施工进度计划及要求 (7)2011年07月30日～2012年03月30日 (7)7.施工工序、方法及要求 (7)8.安全防控制措施及要求 (25)9.文明施工、成品保护和防止二次污染的要求及控制措施 (37)10.质量指标及验收要求 (39)11.应提交的技术资料 (42)1.工程概况1.1工程名称和施工范围华润电力（贺州）有限公司一期工程2³1000MW级超超临界燃煤机组电除尘器安装工程，其中#2机组电除尘器由我公司负责安装。
每台炉配套两台由浙江菲达环保科技股份有限公司制造的2台F725-4型电除尘器，单台电除尘器采用三室四电场结构布置，烟气处理量为：1611870Nm3/h，烟气流通面积725m2，设计收尘效率≥99.77%。
阳极板型式为480C型，阳极系统主要部件有阳极悬挂装置、阳极板。
阴极系统主要部件有阴极吊挂、上横梁、竖梁、大、小框架、阴极线。
一、二电场RSB芒刺线，三电场RSB-1芒刺线，四电场螺旋线。
框架分四层连接形成笼式结构。
1.2本项目施工范围#2机组电除尘器的安装（不包含防腐、保温、电气及仪控安装项目）主要安装包括（但不限于）：钢支架部分（包括立柱、横梁、斜撑、爬梯及平台）、灰斗部分、壳体、楼梯走道、阴阳极系统、进出口喇叭、保温箱、顶部雨棚及起吊系统等以及为完成上述等工作所需的零星配套设施。
1.3本项目施工区域主要分布在#1机组电除尘器零米至顶顶部+30000mm。
1.4本项目性质为重要施工项目。
1.5本项目吊装设备布置简介1.5.1位置选择：安装场地狭小，电除尘横向跨度大，吊机只有布置在中间位置才能满足安装要求，考虑脱硝装置与电除尘器之间距离，故将塔吊设置在二台电除尘之间一电场位置。
电除尘安装作业指导书
电除尘安装作业指导书————————————————————————————————作者：————————————————————————————————日期：1、工程概况1.1 工程特点，施工地点，施工性质本工程为2*600MW机组电除尘安装，本工程电除尘器由山西电力环保设备总厂负责供货，全部为钢结构。
分为两电室，每室四个电场，振打采用侧部和顶部整体仿锤形锤振打；处理烟气量2134800m3/h，烟气温度119℃，除尘效率不低于99.68%，设计工作压力+8.7Kpa、-9.8Kpa,本体漏风率≤2.5%。
灰斗、喇叭口采用单只组合吊装，喇叭口组合场地在电除尘附近，喇叭口吊装机械为150吨履带吊。
1.2 主要工作量工作主要内容：电除尘钢支架及灰斗、喇叭口安装，电除尘本体。
1.3 工程特点工程主要特点：高空作业，吊装设备多。
1.4 部件名称、重量安装总重为3229吨，主要工程量如下：序号名称重量1 钢支架243ｔ2 储灰系统404ｔ3 底梁92ｔ4 楼梯及尘中走道42ｔ5 壳体407ｔ6 进出口喇叭166ｔ7 内外顶盖394ｔ8 阴阳极系统1315ｔ9 阴阳极振打70ｔ10 槽板及进口分布板85ｔ11 顶部起吊系统11ｔ2、编制依据2.1《火力发电厂焊接技术规程》DL/T869－20042.2《火电施工质量检验及评定标准》（焊接篇1996年版）2.3《焊工技术考核规程》DL/T679-19992.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.5《焊接工艺评定规程》DL/T868—20042.6《电站钢结构焊接通用技术条件》DL/T6782.7 山西电力环保设备总厂提供的图纸、焊接要求2.8 山西电建四公司焊接工艺评定（编号R085）。
2.9 焊接施工管理制度3、施工准备3.1图纸到位并会审完毕3.2设备及时到货3.3电除尘地脚螺栓移交3.4电除尘基础周围回填完毕，道路通畅3.5安装时与土建交接完毕3.6所有参与施工人员都已参加过作业文件交底，并熟悉《作业指导书》内容3.7检查施工现场，消除一切安全隐患，场地平整，具备施工条件3.8开工报告已批准3.9作业指导书出版并下发4、劳动力组织4.1施工人员的情况：序号岗位人数姓名1 分项目施工负责人2 曹玉忠、马维国2 安全员 1 马泽恒3 质量员 2 郑晓刚、吴桂兵4 电焊工20 略5 铆工50 略6 起重工10 略4.2施焊人员在整个施工过程中必须贯彻“谁施工，谁负责”的原则，对自己的施工质量和施工安全负责。

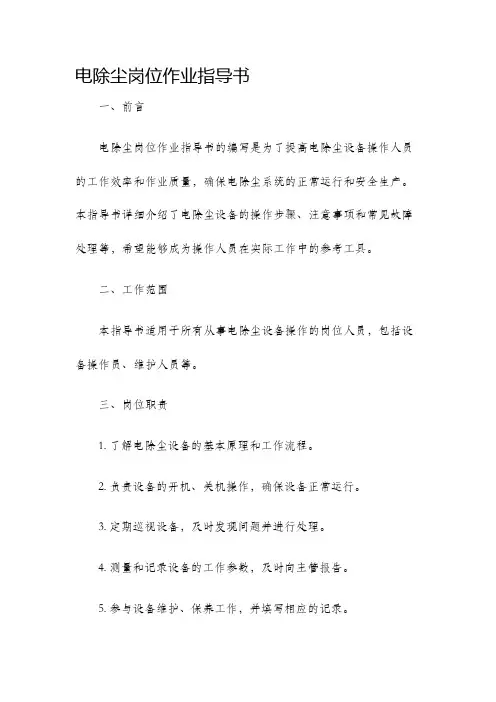

电除尘岗位作业指导书
电除尘岗位作业指导书一、前言电除尘岗位作业指导书的编写是为了提高电除尘设备操作人员的工作效率和作业质量，确保电除尘系统的正常运行和安全生产。
本指导书详细介绍了电除尘设备的操作步骤、注意事项和常见故障处理等，希望能够成为操作人员在实际工作中的参考工具。
二、工作范围本指导书适用于所有从事电除尘设备操作的岗位人员，包括设备操作员、维护人员等。
三、岗位职责1. 了解电除尘设备的基本原理和工作流程。
2. 负责设备的开机、关机操作，确保设备正常运行。
3. 定期巡视设备，及时发现问题并进行处理。
4. 测量和记录设备的工作参数，及时向主管报告。
5. 参与设备维护、保养工作，并填写相应的记录。
四、操作指导1. 开机操作（1）检查设备的外观是否完好，各部位是否牢固。
（2）检查设备的电源是否正常，并接通电源。
（3）按照正确的步骤启动设备，确保设备能够正常运行。
2. 设备运行监控（1）定期巡视设备，检查除尘器的运行状态，包括电流、电压等参数。
（2）记录除尘设备的工作参数，并向主管报告。
3. 设备故障处理（1）及时发现设备故障，并向主管报告。
（2）根据故障类型进行相应的处理措施，如更换零部件、检修设备等。
（3）维修设备时，必须切断电源，并由专业人员进行操作。
4. 设备保养（1）定期清理设备的积尘，保持设备的通风畅通。
（2）更换设备的滤芯、滤袋等易损件，确保设备正常运行。
五、安全注意事项1. 在操作设备时，必须按照操作规程进行，严禁违反操作规程进行操作。
2. 操作人员必须穿戴好劳动防护用品，如安全帽、防尘口罩、安全鞋等。
3. 操作人员必须熟悉设备的紧急停机按钮的位置，并在发生危险情况时及时停机并报告主管。
4. 操作人员必须经过岗前培训，并持有相应的操作证书。
5. 在进行设备维修时，必须切断电源，并由专业人员进行操作。
六、常见问题与解决方法1. 设备无法正常启动可能原因：电源故障、控制器故障等。
解决方法：检查电源连接是否正确，更换损坏的控制器。
电除尘安装作业指导书
目录1、编制依据2、工程概况和特点3、工程范围和工作量4、施工进度计划5、施工前准备及施工总平布置6、作业程序和施工工艺7、质量标准和质量控制点8、作业人员资格和劳动力计划9、机工具配备10、安全与文明施工措施RCP11、附图1、编制依据1.1、2F408电除尘安装图1.2、Q/ZFD08-1999《电除尘器使用说明》1.3、Q/ZFD07-1999《电除尘器安装说明》1.4、DL/T 514-93《燃煤电厂电除尘器技术条件》1.5、《火电施工质量检验及评定标准》(锅炉篇96年版)1.6、《火电施工质量检验及评定标准》(汽机篇96年版)1.7、《火电施工质量检验及评定标准》(焊接篇96年版)1.8、TJ231（四）--78《机械设备安装工程及验收规范》1.9、JGJ 81-91《建筑钢结构焊接规程》1.10、GB50204-92《混凝土结构工程施工及验收规范》1.11、DL 5007--92《电力建设施工及验收技术规范》（火力发电厂焊接篇）1.12、DL 5047--1995《电力建设施工及验收技术规范》（火力发电厂锅炉篇）1.13、DJ-ZT 13-1995《电力建设消除施工质量通病守则》平台、楼梯和栏杆篇1.14、《电力建设安全工作规程》（92年版）1.15、火电公司嘉兴项目施工组织设计1.16、华业公司嘉兴项目施工组织设计1.17、火电施工工艺守则2、工程概况和特点2.1、工程概况电除尘器是一种高效节能的烟气净化设备，具有收尘效率高、处理烟气流量大、使用寿命长、维修费用低等优点，在当前国内外对环保要求越来越高的情况下，电除尘得到了越来越广泛的应用。
嘉兴发电厂二期工程（4×600MW机组）每台锅炉配备两台电除尘器，平行布置在锅炉与引风机之间。
电除尘器采用浙江菲达机电集团有限公司引进瑞典FLAKT公司除尘技术设计制造的型号为2F408-4的产品，该电除尘器为双室四电场型式，每台除尘器都有在结构上独立的壳体，各有两个进口、两个出口。
照明装置安装作业指导书
1.编制目的:为了规范照明装置的安装作业过程，促进照明装置施工技术水平的提高，确保照明装置安装工程的施工质量达到合同所要求的施工质量并对整个施工过程进行有效控制，特编制本作业指导书。
本作业指导书仅适用于合山电厂改扩建2×300MW级机组安装工程照明装置的施工。
主要施工范围包括：①汽机房及煤仓间照明，锅炉本体照明；②电除尘控制楼、电除尘器及引风机室照明；③其它辅助车间及设备照明等。
2.编制依据：2.1 合山电厂改扩建2×300MW级机组工程有关电缆敷设、电气设备布置的设计图纸。
2.2《火电机组达标投产考核标准》（2001年版）2.3《火电工程调整试运质量检验及评定标准》（1996年版）2.4《电气装置安装工程质量检验及评定规程》 DL/T 5161.1～5161.17—20022.5《电气装置安装工程施工及验收规范》中《电气装置安装工程电气照明装置施工及验收规范》GB 50259-962.6《电力建设安全工作规程》（火力发电厂部分）2.7《电力建设安全健康与环境管理工作规定》3.施工内容：3.1电源及控制设备的安装3.2照明管路敷设3.3管内配线及接线3.4照明灯具安装3.5回路通电检查4.施工应具备的条件：4.1需配合土建施工进行照明管敷设时，土建工程已具备照明管敷设条件。
4.2土建施工时留下的脚手架、模板等影响照明施工的一切杂物应予清除，包括建筑垃圾等。
4.3土建安装即将竣工，顶棚、墙体达到照明安装要求。
4.4地面清理工作应结束，设备安装位置确定，预留孔洞按电气设计图纸预留。
4.5作业指导书已编制，且审批通过。
4.6施工安全、技术交底已完成。
4.7施工用的材料、工器具、安全防护用品等准备完毕。
4.8确认要安装的设备及其附件已交付至现场。
5.施工程序和方法：5.15.2设备的开箱与检查：5.2.1设备的开箱与检查，会同现场监理、厂家代表、物管部有关人员严格遵照检验制度的有关规定进行检查，认真做好开箱检查记录，检查后各单位参加人员应在签证书上签字。
照明系统安装作业指导书
照明系统安装作业指导书一、概述照明系统安装作业指导书旨在提供详细的指导和信息，以帮助安装人员在安装照明系统时遵循正确的步骤和工作流程。
本指导书适用于各类照明系统的安装作业，包括但不限于室内、室外和景观照明等。
二、施工准备在开始实施照明系统安装作业之前，需完成以下准备工作：1. 施工计划: 确定施工时间、地点和所需人员及材料，制定详细的施工计划并确保所有相关人员了解和遵守。
2. 设备和材料: 根据项目需求，准备好照明设备、电缆、开关、插座、支架等材料，并确保其质量和数量符合要求。
3. 工具准备: 准备好适当的工具，例如螺丝刀、电线剥线钳、电切切割机等，以确保施工过程中能够高效且安全地操作。
4. 安全措施: 熟悉并遵守相关的安全操作规程，如佩戴防护眼镜和手套，确保工作人员的人身安全。
三、安装步骤1. 照明设备安装a. 将照明设备按照设计图纸确定的位置进行安装，确保每个设备的安装位置准确无误。
b. 严格按照设备说明书的要求进行接线，并检查连接是否牢固。
c. 对于需要固定的照明设备，如灯具和投影仪等，使用合适的支架或固定装置进行固定，确保其牢固可靠。
2. 电源连接a. 根据设计图纸确定的电源布线方案进行电缆敷设，确保电缆线路的合理布局和安全性。
b. 严格按照相关标准和规程进行电缆的绝缘剥皮和接线，保证连接的可靠性。
c. 在连接电源前，必须进行适当的电气检查和测试，确保电源的安全和稳定。
3. 开关和控制系统安装a. 按照设计图纸确定的位置安装开关和控制设备，确保其易于操作和维护。
b. 根据实际需求进行开关和控制设备的布线和连接，确保其功能正常并符合使用要求。
c. 在安装完成后，进行功能测试和调试，确保开关和控制系统能够准确控制照明设备的开启和关闭。
四、验收和维护1. 验收测试a. 完成照明系统安装后，对整个系统进行功能测试和性能检查，确保其符合设计要求和标准。
b. 测试包括但不限于照明设备的亮度、颜色温度、调光和灯光效果等，以及开关和控制系统的功能和稳定性。
《照明作业指导书》word版
设备及构筑物照明安装作业指导书1.工程概述1.1概述右玉2×300MW煤矸石电厂工程设备及构筑物照明工程主要包括：汽机本体照明、锅炉本体照明，电除尘本体照明,屋外配电装置照明、化学水系统，及其他附属车间照明安装。
1.2主要工作量本工程需完成的工作量主要包括：安装照明、检修配电箱92个、各种灯具4545套、开关294个、插座164个，敷设电线钢管22185米、导线48580米。
2.编制依据1.《电气装置安装工程质量检验及评定规程》DL/T 5161.16-20022.《电气装置安装工程质量检验及评定规程》DL/T 5161.17-20023.《建筑电气工程施工质量验收规范》GB50303-20024.北京国电华北电力工程有限公司图纸《照明总的部分》D15015.北京国电华北电力工程有限公司图纸《主厂房照明》D15026.北京国电华北电力工程有限公司图纸《集控楼照明》D15047.北京国电华北电力工程有限公司图纸《烟囱照明》D15058.北京国电华北电力工程有限公司图纸《220kV屋外配电装置场地照明图》D15069.北京国电华北电力工程有限公司图纸《化学水系统照明图》D1501110.北京国电华北电力工程有限公司图纸《引风机室照明图》D1501311.北京国电华北电力工程有限公司图纸《网控楼照明图》D1501912.《电力建设安全健康与环境管理工作规定》2002-01-213.施工准备3.1施工技术准备3.1.1施工图纸已经过业主、监理公司、设计院及施工单位四方会审，基本满足施工要求。
3.1.2施工人员都已通过三级安全教育考试并经专业培训合格，取得上岗证。
3.1.3施工作业人员应熟悉与照明有关的图纸及规范，并在作业前进行安全技术交底。
3.2施工前应具备的条件3.2.1施工现场孔洞及沟道盖板盖好，照明充足。
3.2.2所有将要安装照明设备处的土建工程及主厂房钢结构基本完毕，应在施工时与土建及其它专业互相配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业电气编号ND2-DZ-0-D-004版次A/0页数19工程代码0ACJ040000作业指导书工程名称：纳雍二厂4×300MW机组新建工程（一公司部分）名称：电除尘及循环水泵房照明安装编制单位：电自工程处照明班编制人：专职工程师：施工管理科：质量管理科：安全管理科：总工程师：贵州电力建设第一工程公司编制时间2004年10 月20 日目录一、编制依据 3二、工程概况和特点 3三、范围 3四、施工进度计划 4五、作业条件 4六、劳动力计划 5七、机工具配备 5八、材料、设备要求 6九、操作工艺流程 7十、作业程序、方法 7 十一、质量标准 11 十二、安全、文明措施 12 十三、技术记录表格 14 附P3横道图附安全风险对策表一、编制依据：《纳电二厂施工组织总设计》；《电气装置安装工程电缆线路及验收规范》（GB 50168-92）；《电气装置安装工程电气照明及验收规范》（GB 50168-92）；《电气装置安装工程质量检验及评定规程》；《电力建设安全施工管理规定》；《电力施工企业安全性评价》；公司二级程序文件QDY/ND/QMP-18《施工方案和作业指导书编写程序》。
二、工程概况和特点：承担新建纳雍二厂4×300MW机组工程#3、#4炉电除尘本体、＃2电除尘控制楼照明安装，以及循环水泵房照明安装。
三、工程范围：新建纳雍二厂4×300MW机组工程#3、#4除尘器本体及＃2电除尘控制楼照明电线管、照明线路、配电箱电源电缆管安装、灯具安装、工作配电箱、事故照明箱、开关及插座（箱）的安装。
主要工程实物量如下表：序号名称型号及规格单位数量1 照明配电箱XMZH1（X）-009/3 只 42 照明配电箱XMZH1（R）-009/3 只 43 照明配电箱配套供货只 44 插座箱XRZ1-0K1K100/1L 台115 插座箱XZ1-0K1K100/1L 台136 块板灯XHD-8302 NG250W 套487 块板灯XHD-8302 B300W 套 28 四防灯XHSF8318-NG100WB 套949 四防灯XHSF8318-NG100WLG 套5810 投光灯具XHT8503（改）NG250W 套2411 吸顶灯XHXD型 B60W 套1112 吸顶灯XHXD型 B100W 套2013 单管荧光灯XHY8115 YG40W 套1214 双管荧光灯XHY8116 YG2*40W 套2015 壁灯XHXB型 B60W 套1816 出口标志灯XHYB8220-A-B 15W 套1217 插座250V，10A 个 518 开关250V，10A 个2019 塑料绝缘电线BV-1-2.5 米300020 塑料绝缘电线BV-1-4.0 米300021 塑料绝缘电线BV-1-6.0 米30022 塑料绝缘电线BV-0.5-1.5 米12023 花线RFS-2*1.5 米13724 镀锌钢管φ25 米200025 PVC 阻燃套管φ25 米250四、施工进度计划：跟随土建进度进行。
五、作业条件：施工作业环境条件有以下几个特点：1、与土建工程作业工序应密切配合，以保证电气照明装置安装工程的质量及设备定位。
2、安装过程兼顾相关专业，应避免设备安装位置冲突或灯光被设备遮挡等情况。
3、管路、配电箱、灯具等安装完成后，遇土建消缺时应进行成品保护再行施工。
4、施工高空及交叉作业较多，施工时平台栏杆、孔洞等尚未完善。
5、电除尘器本体框架上施工，管路尽量沿栏杆敷设以便于今后检修。
六、劳动力计划：班组负责人：1人; 技术员1人；主要施工人员：2人; 劳务民工2人。
七、机工具配备；主要施工机具配备表类别名称规格型号单位数量电动工具电锤DH25 2台电动工具冲击电钻进口1台电动工具飞机钻13mm 1台电动工具手枪钻Ø6.31台电动工具角向磨光机Ø1001台电动工具电焊机200A 1台电动工具型材切割机400mm 1台电动工具电动套丝机1台电动工具弯管机液压式1台类别名称规格型号单位数量小型机具电焊机200A 2台测量仪器兆欧表500V 一块测量仪器万用表数字890型一块八、材料、设备要求：1.1为适应树干式配电系统，箱内应设有汇流母，空间至少应允许引入95mm2及以下电缆二根。
1.2箱内应设有接地母排和对地绝缘的零母排。
1.3为确保设备安全运行和有利于检修，箱体应设有双层保护门同时应利于检修门的打开和有整体取脱措施。
1.4为使暗装配电箱门框与墙体有机结合，箱体支架应做成可调式，箱体可调深度不得小于30毫米。
配电箱力求外观统一，色调一致。
明装配电箱应有遮雨盖。
1.5照明配电箱的防护等级应达到IP54，箱中开关选用C65N系列微型空气断路器，回路开关应依据附图标示回路名称及回路编号。
1.6厂家供应灯具时应配套供给灯杆、灯具支架、镇流器、灯泡等电器附件。
消材如下：镀锌铁丝16# 100 Kg细质棉纱 10 Kg塑料接线盒 50个铸铝接线盒 150个金属管箍 1000个 膨胀螺栓 1000颗 九、 操作工艺流程图：（见P3网络图）照明安装工艺流程：十、作业程序及方法： 1、 电缆管安装1.1、 以设计图核定照明设备安装位置，根据现场位置对电缆管进行放样，放样时以制弯中心点、角度、电缆管长度作为放样基准，并画草图以便加工。
1.2、 加工时电缆管用液压弯管机弯制，断口用切割机或锯弓切断，配管时的接头位置焊接牢靠，用磨光机打磨毛刺，然后在电缆管外表刷防腐漆。
打线槽管路敷设班组自检穿线安装配电箱核对图纸灯具安装 插座开关安装 班组自检、绝缘测试 通电、试亮盘内配线安装接线盒检验合格 检验合格1.3、电缆管敷设情况：1）电缆管分为明敷设及暗敷设两种，具体操作见《照明管路安装作业指导书》。
2、照明电线（钢）管安装：2.1 对钢管的外观进行检查，选用无裂纹的钢管，再用一根一头扎有棉纱的16#铁丝从管内来回穿过以清除管内的毛刺和杂物，这样可避免以后穿线时损伤导线的绝缘层，并根据现场位置下料、配管。
2.2 照明钢管管路敷设方法及程序：照明管路敷设分以下两种方式，一是钢管暗敷方式，二是钢管明敷设方式，具体安装方法见《照明管路安装作业指导书》。
3、配电箱安装：3.1、配电箱均安装于室内，底边距地1300mm，在未经预留配电箱安装位置的墙面上，凿出一个比配电箱尺寸大50mm、深出20mm的孔洞。
3.2、配电箱安装有两种方式：分为明装壁挂式及嵌入暗装式。
配电箱暗装时将配电箱内元器件及可分离的内外门拆除，将配电箱底座根据管路安装位置，用磨光机或开孔机开孔，其大小应与敷设管路相符，配电箱底座用水泥砂浆固定在墙孔内，使其与墙面平齐，且垂直于地面。
等固定牢靠后再将配电箱内部器件及可分离的内外门装配齐全。
明装壁挂式需用4颗不小于M8的金属膨胀螺栓将配电箱直接固定在梁、柱或墙面上。
如果配电箱安装位置在钢梁上时，事先可将角铁支架焊接在钢梁上，再将配电箱用螺栓固定在角铁支架上。
3、配电箱内配线：配电箱内接线时，导线与开关的连接时（导线与针孔接线桩的连接），应把导线的线芯插入接线桩头针孔内，芯线线头要露出针孔1～2mm，线芯绝缘层外露不得大于2mm。
导线与针孔或接线桩头连接时，应拧紧接线桩上螺钉，顶压平稳牢固且不伤芯线，接线桩头针孔直径较大时，将导线的芯线折成双股或在针孔内垫铜皮，如果是多股铜导线，芯线上缠绕一层导线，以增大芯线直径使芯线与针孔直径相适应。
所有线路接完后应排列整齐，捆扎成束，90度转角处应成平滑的曲线，并用尼龙扎带绑扎于箱内构架上。
4、灯具安装程序及方法：4.1、清点灯具及配件的型号是否齐全并符合设计要求。
4.2、配接灯具的导线在分支连接处不得承受额外压力和磨损，多股软线的端头应盘圈，并按顺时针方向弯钩，用灯具端子螺丝拧固在灯具的接线端子上。
4.3、螺口灯头接线时，相线应接在中心触点的端子上。
4.4、四防灯、块板灯及投光灯安装应先用橡套软缆或铜芯塑料线引出，长度应足够穿出管件到达接线盒，与吊管或弯管及底座连接好，将灯具底座固定在要求的位置上，在底座旁固定镇流器，将灯具线、电源线与镇流器连接。
灯具内导线应绝缘良好，严禁有漏电现象，灯具配线不得外露，并保证灯具能承受一定的机械力和可靠地安全运行。
灯具线不得有接头，在引入处不应受机械力。
4.5、安装于栏杆的灯具，支持用二块花角铁可以焊接在平台栏杆靠近立柱的地方，将灯具支架立杆用金属管箍上固定在花角铁上，不能用电焊直接焊接栏杆上，镇流器安装于栏杆底部。
4.6、其他常规灯具安装如需安装圆木，应先在砖或混凝土结构上预埋吊钩、螺栓、采用膨胀螺栓、尼龙塞来固定,安装在钢梁上的壁灯或吊杆灯具，应采用角铁支架焊接在钢梁上引出后进行安装，不得灯杆直接焊接固定在钢梁上。
4.7、平圆吸顶灯可用圆木固定在屋顶上后，再将灯具底座固定在圆木上或直接将灯具底座固定在屋顶上,安装灯泡时，灯泡不应紧贴在灯罩，以避免受热后玻璃罩炸裂。
4.8、日光灯具安装方法: 管吊式安装时，将吊管底座固定在建筑物上，吊管底座可作为线路并接用，要求线路不得裸露在底座外，引接的电源线从吊管中穿出并引进灯具接线。
应急照明灯和疏散指示灯应分别接入常明电源线及电源控制线。
方向指示灯应安装在楼梯口，或走道出口处，带插头的应急灯应在相应位置安装一个三孔插座，以便于灯具使用。
4.9、施工中若出现灯具与管路设备碰撞、灯光被挡，防碍灯具照明度、检修等情况，请施工人员根据实际情况适当调整灯位（限于局部调整）或安装方式。
5、插座及开关的安装：暗装插座及开关应先将插座、开关的底盒安装在预留的孔洞中，一般采用水泥固定，底盒表面宜低于墙体表面但不得低于墙体表面2cm，安装外观应无裂纹、变形，安装位置高度应符合设计，一般插座安装高度为中心距地0.3～0.5米，开关高度为开关底边距地1.3米，同一室内的插座、开关高度应一致，同一室内安装的插座高度差不宜大于5mm，并列安装的相同型号的插座高度差不宜大于1mm；开关边缘距门框的距离宜为0.15-0.2米（特殊情况除外）；插座接线为右极接相线，左极为零线，接地或接零线在上方，开关触点可靠，操作灵活，开关扳把向上为接通，扳把向下为断开，接线位置为相线，插座、开关固定要牢靠。
开关、插座明装时应将底盒固定在要求的位置上，再安装面板，其它要求同上。
十一、质量标准：检查工程进展中质量状态，有效地实施施工过程的工艺与质量的控制，促进技术进步，确保安全运行，严格按照以下要求施工：1、钢管在加工后，管口应无毛刺和尖锐菱角，在弯制后，不应有裂缝和显著的凹瘪现象，弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径，电缆管的内径与电缆外径之比不小于1.5；每根电缆管的弯头不应超过3个，直角弯不应超过2个。
