架桥机安装及拆卸安全专项方案
架桥机安拆方案
架桥机安拆方案一、引言架桥机是一种用于建造桥梁的重型机械设备，它可以高效地进行桥梁的吊装和安装工作。
本文将就架桥机的安拆方案进行详细论述，旨在提供一种安全高效的操作指引。
二、架桥机安装程序1.设备准备在开始架桥机的安装前，需进行充分的设备准备工作，包括：检查各部件的完好性、组装机械臂和支腿、检查并调整液压系统等。
2.安全区域确定好安全区域，并做好标识，确保周围人员不进入危险区域。
安装过程中，应有专人负责维持安全秩序。
3.安装支腿按照机器说明书上的步骤，将支腿安装到机器底盘上，并正确调整支腿的高度和水平度。
4.安装臂架将机械臂组件安装到支腿上，采用螺栓紧固，并确保连接处牢固可靠。
5.连接液压系统连接并测试液压系统，确保各液压部件正常工作。
对液压油进行检查和更换，确保液压系统的正常运行。
6.试运行在进行正式的施工作业前，对架桥机进行试运行，包括起重、回转、伸缩等各项功能的测试和调整。
三、架桥机拆卸程序1.设备准备拆卸架桥机之前，需进行相应的设备准备工作，包括：清理工作场地、检查各部件是否完好等。
2.安全区域确定好安全区域，确保无人员进入拆卸区域。
拆卸过程中，需要有专人负责安全监控。
3.拆卸前准备将机械臂归位，收回至最低位置，同时将支腿完全收回。
4.液压系统排空关闭液压系统并排空油液，以确保安全拆卸。
在排空液压系统时，应有专人负责监测油液排放情况。
5.分离连接件根据架桥机的结构，逐步分离连接件，如支腿与机器底盘的连接等。
在解除连接件时，需谨慎操作，以防发生意外。
6.机械拆卸根据实际情况，采取合适的机械设备对架桥机进行拆卸，确保拆卸过程平稳有序。
四、安全措施1.培训操作人员在进行架桥机安装和拆卸工作前，必须对操作人员进行专业培训，使其熟知操作规程和安全注意事项。
2.安全检查每次进行架桥机安装和拆卸前，都需要进行全面的安全检查，包括各部件的状态、液压系统的工作情况等。
3.制定应急预案针对可能发生的意外情况，应制定应急预案，并进行演练。

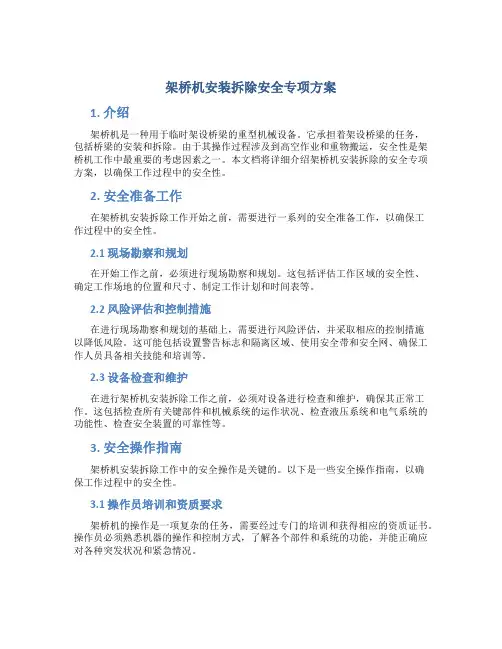

架桥机安装拆除安全专项方案
架桥机安装拆除安全专项方案1. 介绍架桥机是一种用于临时架设桥梁的重型机械设备。
它承担着架设桥梁的任务，包括桥梁的安装和拆除。
由于其操作过程涉及到高空作业和重物搬运，安全性是架桥机工作中最重要的考虑因素之一。
本文档将详细介绍架桥机安装拆除的安全专项方案，以确保工作过程中的安全性。
2. 安全准备工作在架桥机安装拆除工作开始之前，需要进行一系列的安全准备工作，以确保工作过程中的安全性。
2.1 现场勘察和规划在开始工作之前，必须进行现场勘察和规划。
这包括评估工作区域的安全性、确定工作场地的位置和尺寸、制定工作计划和时间表等。
2.2 风险评估和控制措施在进行现场勘察和规划的基础上，需要进行风险评估，并采取相应的控制措施以降低风险。
这可能包括设置警告标志和隔离区域、使用安全带和安全网、确保工作人员具备相关技能和培训等。
2.3 设备检查和维护在进行架桥机安装拆除工作之前，必须对设备进行检查和维护，确保其正常工作。
这包括检查所有关键部件和机械系统的运作状况、检查液压系统和电气系统的功能性、检查安全装置的可靠性等。
3. 安全操作指南架桥机安装拆除工作中的安全操作是关键的。
以下是一些安全操作指南，以确保工作过程中的安全性。
3.1 操作员培训和资质要求架桥机的操作是一项复杂的任务，需要经过专门的培训和获得相应的资质证书。
操作员必须熟悉机器的操作和控制方式，了解各个部件和系统的功能，并能正确应对各种突发状况和紧急情况。
3.2 安全装备的使用在进行架桥机安装拆除工作时，必须正确使用个人防护装备和其他安全装备。
这包括安全帽、安全鞋、安全手套、安全眼镜等。
同时，还需要检查这些安全装备的完好性，并定期更换损坏的装备。
3.3 确保周围人员的安全在进行架桥机安装拆除工作时，必须确保周围的人员的安全。
这可能包括设置警告标志和隔离区域、指定专人负责保护周围的人员、确保人员远离危险区域等。
3.4 安全操作程序在进行架桥机安装拆除工作时，必须按照安全操作程序进行操作。
架桥机安装拆卸专项施工方案
一、编制依据1. 国家相关法律法规和行业标准；2. 项目施工合同和技术规范；3. 架桥机设备技术参数和使用说明书；4. 施工现场实际情况。
二、编制原则1. 安全生产、预防为主、综合治理的原则；2. 严谨、科学、合理的原则；3. 经济、高效、环保的原则。
三、工程概况1. 工程名称：XX桥梁工程；2. 工程地点：XX市；3. 架桥机型号：XX型号；4. 架桥机主要技术参数：XX吨、XX米、XX米等。
四、施工准备1. 技术准备：熟悉架桥机设备技术参数和使用说明书，了解架桥机安装、拆卸工艺及注意事项；2. 人员准备：组织具备相应资质和经验的施工队伍，明确施工人员职责；3. 材料准备：准备架桥机设备、工具、材料等；4. 施工现场准备：确保施工现场平整、安全，满足架桥机安装、拆卸要求。
五、施工步骤1. 架桥机安装：（1）安装基础：根据设计要求，平整场地，铺设垫层，设置基础；（2）安装立柱：将立柱放置在基础上，调整水平度，用螺栓固定；（3）安装横梁：将横梁放置在立柱上，调整水平度，用螺栓固定；（4）安装轨道：将轨道放置在横梁上，调整水平度，用螺栓固定；（5）安装卷扬机、吊臂等附件：按照设备技术参数进行安装；（6）试运行：检查设备运行是否正常，确认无误后投入使用。
2. 架桥机拆卸：（1）拆除吊臂、卷扬机等附件；（2）拆除轨道、横梁、立柱；（3）拆卸基础，清理现场。
六、安全措施1. 人员安全：施工人员必须佩戴安全帽、安全带等防护用品，遵守操作规程；2. 设备安全：确保设备运行正常，定期检查设备，发现问题及时处理；3. 施工现场安全：设置安全警示标志，禁止无关人员进入施工区域；4. 环境保护：减少施工过程中对环境的影响，做好噪声、粉尘等污染治理。
七、质量保证1. 严格按照设备技术参数和使用说明书进行安装、拆卸；2. 加强施工过程质量控制，确保施工质量；3. 做好施工记录，确保施工过程可追溯。
八、施工进度1. 安装周期：XX天；2. 拆卸周期：XX天。
架桥机安拆及管理专项方案
架桥机安拆及管理专项方案架桥机是一种重型施工机械，主要用于搭建临时桥梁，为施工工程提供通道。
在安装和拆卸架桥机时，需要确保安全可靠，并进行适当的管理。
本文将提出一种架桥机的安拆及管理专项方案，以确保工程施工的顺利进行。
一、安拆方案1. 安装前准备工作（1）确定工程需求：在安装架桥机之前，需要清楚地了解工程需求，包括宽度、长度、承重能力等要求，以便选择合适的架桥机。
（2）制定具体计划：根据工程需求，制定详细的安装计划，包括安装过程、时间安排、所需人员和设备等。
（3）检查设备状态：在安装之前，要对架桥机进行全面检查，确保设备状态良好，能够正常工作。
2. 安装过程（1）确定桥梁位置：根据设计要求和工程需要，选择合适的位置进行桥梁施工。
要确保位置平稳和安全，以便于架桥机的操作和安装。
（2）安装基础设施：根据桥梁设计，安装桥基础设施，包括桥墩和支撑结构。
要确保设施牢固可靠，能够承受架桥机的重量和运动。
（3）架设主体结构：根据安装计划，使用起重设备将架桥机主体结构提升到预定位置，并进行固定。
在安装过程中要注意平衡和稳定，以保证架桥机的安全性。
（4）连接支撑设备：将支撑设备与主体结构连接，以增加支撑能力和稳定性。
要确保连接牢固可靠，避免松动和变形。
（5）验收和测试：在安装完成后，进行验收和测试，确保架桥机的正常运行。
要进行功能测试、负荷测试和安全测试，以确保设备符合要求。
3. 拆卸过程（1）撤销连接：在拆除之前，先撤销支撑设备与主体结构的连接。
要注意操作的顺序和方法，确保拆除过程平稳和安全。
（2）降低主体结构：使用起重设备逐步降低主体结构，将其安全地放置在地面上。
在降低过程中要保持平衡和稳定，防止倾斜和摇晃。
（3）拆除基础设施：根据需要和规划，拆除桥墩和支撑结构。
要注意操作的顺序和方法，以避免对周围环境和设备造成影响。
（4）整理和保养：在拆除完成后，对架桥机进行整理和保养。
清理设备和周围环境，检查设备的状态和功能，做好保养工作。
架桥机安装拆除安全专项方案
架桥机安装拆除安全专项方案一、编制依据根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等法律法规，结合本工程实际情况，制定本架桥机安装拆除安全专项方案。
本方案旨在确保架桥机安装拆除过程中的安全，保护作业人员的人身安全和设备安全，减少施工对周边环境的影响。
二、工程概况本工程位于XX省XX市，为一座跨江大桥。
桥长XX 米，宽XX米，采用XX型架桥机进行安装拆除。
架桥机主要由主梁、支腿、横移系统、起升系统、控制系统等部分组成。
三、编制原则1. 安全第一：确保架桥机安装拆除过程中，作业人员的人身安全和设备安全。
2. 预防为主：加强安全隐患的排查和治理，预防事故的发生。
3. 科学管理：采用先进的技术和管理方法，提高架桥机安装拆除的效率和安全性。
4. 环保施工：减少施工对周边环境的影响，保护生态环境。
四、架桥机安装拆除安全措施1. 人员培训：对作业人员进行架桥机安装拆除的安全技术培训，确保作业人员熟练掌握操作规程。
2. 设备检查：在安装拆除前，对架桥机进行全面检查，确保设备性能良好，符合安全要求。
3. 作业环境：确保作业现场平整、宽敞，无障碍物，符合安全作业条件。
4. 安全防护：为作业人员配备安全带、防护眼镜、防护手套等劳保用品，确保作业人员的人身安全。
5. 应急预案：制定应急预案，确保在突发情况下，能够迅速采取措施，减少事故损失。
6. 施工监控：对架桥机安装拆除过程进行全程监控，发现问题及时处理。
7. 施工记录：详细记录架桥机安装拆除过程中的各项数据，为后续施工提供参考。
五、架桥机安装拆除施工流程1. 安装流程：（1）基础施工：确保桥墩、支腿等基础工程质量符合要求。
（2）设备运输：将架桥机各部件运输至施工现场。
（3）组装：按照组装顺序和工艺要求，将架桥机各部件组装起来。
（4）调试：对架桥机进行调试，确保各系统正常运行。
（5）试运行：进行试运行，检查架桥机运行状态，确保安全无误。
2. 拆除流程：（1）停机：停止架桥机运行，切断电源。

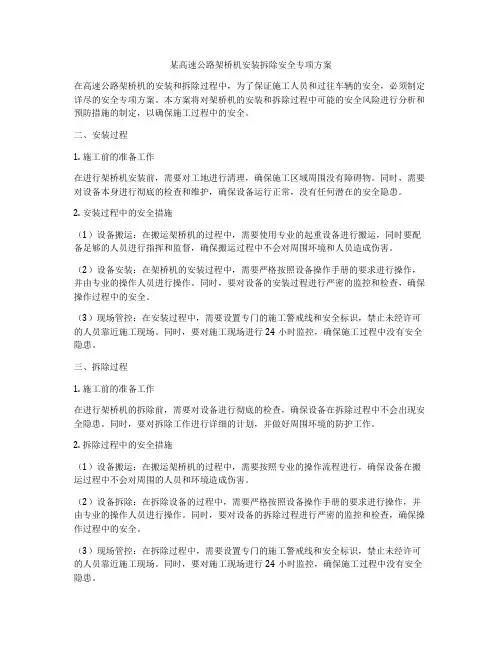

某高速公路架桥机安装拆除安全专项方案
某高速公路架桥机安装拆除安全专项方案在高速公路架桥机的安装和拆除过程中，为了保证施工人员和过往车辆的安全，必须制定详尽的安全专项方案。
本方案将对架桥机的安装和拆除过程中可能的安全风险进行分析和预防措施的制定，以确保施工过程中的安全。
二、安装过程1. 施工前的准备工作在进行架桥机安装前，需要对工地进行清理，确保施工区域周围没有障碍物。
同时，需要对设备本身进行彻底的检查和维护，确保设备运行正常，没有任何潜在的安全隐患。
2. 安装过程中的安全措施（1）设备搬运：在搬运架桥机的过程中，需要使用专业的起重设备进行搬运，同时要配备足够的人员进行指挥和监督，确保搬运过程中不会对周围环境和人员造成伤害。
（2）设备安装：在架桥机的安装过程中，需要严格按照设备操作手册的要求进行操作，并由专业的操作人员进行操作。
同时，要对设备的安装过程进行严密的监控和检查，确保操作过程中的安全。
（3）现场管控：在安装过程中，需要设置专门的施工警戒线和安全标识，禁止未经许可的人员靠近施工现场。
同时，要对施工现场进行24小时监控，确保施工过程中没有安全隐患。
三、拆除过程1. 施工前的准备工作在进行架桥机的拆除前，需要对设备进行彻底的检查，确保设备在拆除过程中不会出现安全隐患。
同时，要对拆除工作进行详细的计划，并做好周围环境的防护工作。
2. 拆除过程中的安全措施（1）设备搬运：在搬运架桥机的过程中，需要按照专业的操作流程进行，确保设备在搬运过程中不会对周围的人员和环境造成伤害。
（2）设备拆除：在拆除设备的过程中，需要严格按照设备操作手册的要求进行操作，并由专业的操作人员进行操作。
同时，要对设备的拆除过程进行严密的监控和检查，确保操作过程中的安全。
（3）现场管控：在拆除过程中，需要设置专门的施工警戒线和安全标识，禁止未经许可的人员靠近施工现场。
同时，要对施工现场进行24小时监控，确保施工过程中没有安全隐患。
四、总结通过制定安全专项方案并严格执行，可以有效降低架桥机安装和拆除过程中的安全风险，保障施工人员和周围环境的安全。
大桥架桥机安装拆卸专项施工方案
大桥架桥机安装拆卸专项施工方案1. 引言大桥架桥机是一种用于大型桥梁建设的特种设备，其安装和拆卸过程对安全和效率要求非常高。
本文档旨在提供一份专门针对大桥架桥机的安装拆卸施工方案，以确保施工过程顺利进行，并保证工作人员和设备的安全。
2. 安装拆卸前的准备工作在进行大桥架桥机的安装拆卸施工前，需要进行以下准备工作：2.1 施工方案编制制定详细的施工方案，包括施工步骤、工期计划、安全措施等内容。
施工方案应根据具体情况进行调整和修正，并得到监理和相关部门的批准。
2.2 设计图纸评审对大桥架桥机的设计图纸进行评审，确保设备的结构和技术指标符合要求，并提前解决可能存在的问题。
2.3 器材和材料准备准备好所需的安装和拆卸所需的器材和材料，并检查其完好性和可靠性。
2.4 人员培训对参与安装拆卸施工的工作人员进行必要的培训，包括操作技能、安全注意事项等内容。
3. 安装拆卸施工步骤3.1 安装施工步骤1.确定安装位置和基础准备工作，包括地基处理、基础浇筑等。
2.运输、吊装和定位大桥架桥机，确保机器的稳定和安全。
3.连接、校准和调试大桥架桥机的各个部件和系统，确保其正常工作。
4.进行安全测试和试运行，验证大桥架桥机的性能和功能是否正常。
5.进行相关的安全防护措施，包括安装防护栏、警示标志等。
3.2 拆卸施工步骤1.施工前的准备工作，包括关停大桥架桥机的各个系统、移除安全防护设施等。
2.拆卸大桥架桥机的各个部件，按照安全步骤进行拆解，并保持现场的整洁和安全。
3.执行大桥架桥机的运输和存放计划，确保设备的安全和完整。
4.对拆卸过程中产生的废弃物进行清理和处理，保护环境和公共设施。
4. 安全措施在安装拆卸大桥架桥机的过程中，必须严格按照以下安全措施执行：1.建立安全管理责任制度，明确责任人和职责。
2.定期组织安全教育和培训，提高工作人员的安全意识和技能。
3.严格遵守安全操作规程，不得擅自更改施工方案和操作流程。
4.使用合格的器材和设备，保证其可靠性和安全性。
特种设备(龙门吊、架桥机)安装、拆卸安全专项施工方案
特种设备安装、拆卸安全专项施工方案（龙门吊、架桥机）中铁局集团有限公司高速公路第合同段项目经理部目录一、编制依据及原则 (1)1、依据 (1)2、原则 (1)3、安全管理目标 (2)二、适用范围 (2)三、工程概况 (2)四、安全生产组织机构 (2)五、特种设备安装、拆卸安全生产职责分工 (2)六、架桥机、龙门吊特点 (4)（一）龙门吊 (4)1、龙门吊特点 (4)2、龙门吊拼装 (4)3、龙门吊试验 (6)4、龙门吊的拆卸 (6)4.1拆除前的准备工作 (6)4.2拆除顺序 (6)4.3拆除方法 (6)（二）架桥机 (7)1、架桥机的拼装 (7)2、负荷试验 (8)3、架桥机的拆卸 (8)4、警告 (9)5、拆除作业注意事项 (9)九、安全保证措施 (10)十、环境保护措施 (10)特种设备安装、拆卸安全专项施工方案一、编制依据及原则1、依据根据《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《中华人民共和国劳动法》等有关法律、《起重机设计规范》GB3811-1983、《起重机设备安装工程施工及验收规范》GB50278-1998、《通用桥式起重机可靠性评定试验规范》JB/T50103-1998、《起重设备安装工程施工及验收规范》JBJ31-1996、《桥式和门式起重机制造及轨道公差》GB10183-1988、《起重机安全规程》GB6067-1985、《施工现场临时用电安全技术规范》JGJ46-2005、《架桥机使用说明书》、《起重机用钢丝绳检验和报废实用规范》GB/T5972-2006、架桥机安全操作规程和管理条例，项目部结合本工程实际情况编制起重机械特种设备安装、拆卸方案。
2、原则安全工作是搞好生产的重要因素。
在特种设备安装、拆卸施工过程中，要严格控制和防止各类伤亡事故发生，确保施工安全。
严格遵照、遵守国家、云南省、指挥部关于施工安全、工地治安、人员安全、劳动保护、工地使用与管理以及环境保护等方面的具体规定和技术标准，确保工程安全完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (2)二、工程概况 (2)三、架桥机安装前准备工作 (3)四、施工期间的基本要求及安全规定和管理目标 (3)五、安装拆除架桥机可能存在的危险因素及预防措施 (4)六、架桥机拼装方案 (4)七、架桥机安装的注意事项 (8)八、起重机安装后的检验及实验 (9)九、架桥机安装竣工交验 (10)十、架桥机拆除步骤顺序 (10)十一、安全生产六大纪律 (11)十二、安装使用\拆除安全用电措施 (11)十三、架桥机拆除安全作业规定 (12)十四、安装拆除工作前必须学习的管理制度和安全操作规程 (13)十五、施工安全应急预案 (15)架桥机安装及拆卸安全专项方案一、编制依据1.《中华人民共和国安全生产法》（中华人民共和国主席令【2002】第70号）；2.《建设工程安全生产管理条例》（中华人民共和国国务院令【2003】第393号）；3.《施工现场临时用电安全技术规范》JGJ46-20054.《公路工程技术标准》JTGB01-20035.《公路桥涵施工规范》JT041-20006.《架桥机使用说明书》7.《起重机用钢丝绳检验和报废实用规范》GB/T5972-20068.架桥机安全操作规程和管理条例二、工程概况XX高速公路位于XX省的XX区。
线路起于XX市XX镇终于XX县XX。
其中XX合同段位于XX县XX镇境内，起讫桩号为KXX+XXX～KXX+XXX，全长XXXKm。
本标段共有大、中桥X座，匝道桥X座，上部结构采用预应力混凝土简支小箱梁，需用架桥机进行架设。
架桥机的安装、拆除作业必须由有起重设备安装拆除资质的公司进行作业，作业人员必须持证上岗。
为使设备安全、顺利安装，特编制本方案。
三、架桥机安装前准备工作1、对运行到安装现场的起重机进行开箱检查1.1设备技术文件是否齐全1.2按设备装箱单检查设备、材料及附件的型号、规格和数量是否符合设计的设备技术文件的要求，是否有齐全的出厂合格证书及必要的出厂实验记录。
1.3检查机电设备在运输的情况下是否有变形损伤和锈蚀损伤、折弯、打环扭结，裂嘴和松散现象。
1.4检查起重机与结构物之间的最小安全距离是否符合规定。
1.5对起重机轨道各车档，在安装起重机前先进行详细检查，看是否符合GB50278-98《起重机设备安装工程施工及验收规范》的规定。
1.6清除安装现场有关不利施工的杂物，并在施工周围设明显的施工标识。
四、施工期间的基本要求及安全规定和管理目标1、起重机安装属于高空作业，在施工前技术员及现场指挥员要向参加施工所有人详细介绍安装工序及有关技术要求和有关指挥信号。
2、严禁在施工的起重机下面逗留通过，与安装施工无关人员不准私自进入施工现场。
3、现场施工人员必须按有关规定佩带好安全用品（安全带、安全帽、绝缘鞋等）。
4、施工现场使用的氧气瓶、乙炔瓶必须保证立放并固定好，两瓶之间距离不得小于5m。
5、在施工中上下拉件时要认真检查是否牢固。
6、安全工作方针：做到文明施工，安全生产。
7、管理目标：无重伤死亡事故，无职业病危害事故，单机单车损失在1000元以下。
8、安全体系：1.加强班组、公司、工地三级安全管理网络。
2.推行安全岗哨责任制，3.安全施工标准化（高空作业标准化，临时施工用电标准化、临时设施标准化），贯彻与经济挂钩的安全责任制。
五、安装拆除架桥机可能存在的危险因素及预防措施危险因素安装拆除架桥机可能存在的隐患：高处坠落、起重伤害、机械伤害、其他。
预防措施1.高处坠落：a：桥面临空处设护栏（钢筋）保护，两幅桥之间设安全网防止人员坠落的可能。
b：为了不发生此类事故，进入现场的人员必须持证上岗，严格遵守安全管理制度和相关的安全操作规程，杜绝违章施工和违反操作规程的现象，由于架桥机最高处有六米的高度，所以进行安装作业的人员必须配戴安全带和安全帽，并正确使用安全防护用品，当扣好吊绳时，待人员上部人员撤离到安全地带后再行起吊。
2.起重伤害：由于是使用吊车进行起吊作业，稍有不慎就会发生物件脱落、钢丝绳断裂、吊车倾覆等事故。
为了防止出现此类事故：参加施工人员必须持证上岗；吊车要进行过细检查，并在安全地带进行试吊作业，如没有故障即可进入现场进行施工作业；起重必须有专人进行指挥，杜绝多人指挥，违章指挥；吊绳扣好后，人员不撤离、移动缆风绳无专人拖曳不得起吊。
3.机械伤害：事前拆除所有机械电源，严禁带电作业；安全管理人员进行过细检查，电源未拆除不得起吊。
六、架桥机拼装方案步骤一：安放中横移轨道1、枕木摆放：在桥头或预制梁端头上横向摆放枕木，两根枕木间距约为半米，尽可能水平，摆成一条直线且与前桥墩平行；2、横移轨道摆放：用汽车吊或其它起重设备把移轨道各节摆放在枕木上。
3、连接：用全站仪超平横移轨道；4、超平：用全站仪超过平横移轨道；5、支垫：横移轨道与枕木有间隙或不太实在地方，用钢板支垫实落，特别注意横移轨道悬臂端，此步骤安全技术要求：（1）横移吊装一定要垂直起吊，安装过程中人员不准站在吊钩下；（2）横移轨道下枕木一定要垫实，防止轨道侧翻伤人。
步骤二：安放中托轮组1、中托下轮组摆放：让电机安装位置朝向后方，把中托下轮组摆放在横移轨道上，尽可能与运梁平车轨道相对；2、电机减速机总成的安装：中托下轮组有齿轮边脱离轨道，上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在中托下轮组上，添加油。
3、旋转座安装：摆放旋转座于中托下轮组上，安装旋转销轴及螺母、垫片；4、反托运费轮组安装：摆放反托轮组于旋转脂座上，安装鞍座销轴并插上开口销。
5、电机减速机总成的安装：轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在反托轮组上。
6、中托连杆：用销轴把中托下轮组与中托连杆连接，安装开口销，此步骤安全技术要求：（1）中托轮组易产生翻滚，一定要先在地上翻至起吊位置再垂直起吊，以免伤人；（2）旋转销轴一定要安装到位。
步骤三：拼装主梁1、安放前端梁节：搭起和中托一样高的枕木梁，用汽车吊或其它起重设备把前端梁节摆放在中托和枕木垛上；2、依次组拼梁节：另搭起一组枕木垛，用销轴把梁节与前节梁连接，安装开口销，然后拆除前一组枕木垛用来搭下一组枕木垛，重复上述步骤按编号依次组拼各梁节（如果有起重量足够大的起重设备，可按编号依次组拼各梁节，再放在中托上）；此步骤安全技术要求：（1）主梁属桥机最重要的部件，每节约7.5吨，挂钢丝绳一定要两端平均分后再起吊，以防主梁侧翻。
（2）枕木垛搭建一定要水平，基座宽度大小一定超过主梁宽度，以防偏心受力后侧翻。
步骤四：拼装前框架梁1、摆放：用汽车吊或其它起重设备吊起前框架，对正主梁前端的鞍座；2、连接：插上销轴，插上开口销此步骤安全技术要求：（1）拼接并框架，损伤人员再主衔上，一定要栓安全绳子或安全带；（2）焊接并框架梁耳板一定要牢固。
步骤五：拼装后上横梁1、摆放：用汽车吊或其它起重设备吊起后上横梁，摆放在末端梁节的横梁固定座上；2、连接：用螺栓进行了连接并紧固。
此步骤安全技术要求：用吊车起吊时，吊车底座一定要垫平、垫实步骤六：拼装前支腿1、泵站安装：把花纹板铺设在前支位置旁边的主梁架内作为工作平台，把油泵安放在工作平台上，用铁丝固定在工作平台上，在油泵里添加液压油；2、千斤顶安装：把千斤顶缸体固定端用销轴固定在主梁上的吊耳上，插上开口销，连接高压油管；3、电机减速机总成的安装：前支轮组有齿轮边向上，轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在前支轮组上添加齿轮油；4、支腿安装：用螺栓把前支轮组、标准节、前支伸缩管连成一体；5、托架安装：把托架套在伸缩和这上，插上销轴，然后用螺栓组把托架、支腿一起安装在主梁上，插上销轴与千斤顶活塞端连接，插上开口销；6、前支连杆：用销轴把前支轮组是支连杆连接，插上开口销；此步骤安全技术要求：1）泵站安放一定要牢固，以防下部轮轴滑行；2）前支腿安放下部一定不能站人；3）千斤顶高压轴管螺栓连接一定要牢固，以防泄油伤人。
4）前支连杆焊接人员一定要系安全带；步骤七：拼装后支腿1、泵站安装：把花纹板铺设在后支位置旁边的主梁架内作为工作平台，把油泵安放在工作平台上，用铁丝固定在主梁上，在油泵里加液压油；2、千斤顶安装：把千斤顶缸体固定端用销轴固定在主梁上的吊耳上，插上开口销，连接高压油管；3、电机减速机总成的安装：后支轮组有齿轮边向上，轮齿上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在后支轮组上，添加齿轮油；4、托架安装：把托架套在后支伸缩管上，插上销轴，然后用螺栓组把托架，支腿一起安装在主梁上，伸缩管用销轴与千斤顶活塞端连接，插上开口销；5、后支轮组的安装：把后支轮组按照工作状态安放在铺设好的运梁轨道上，且在后支正下方，然后把后支连接梁吊放在后支轮组上，对正法兰板，用螺栓把后支轮组与后支连接梁连成一体。
6、后支连接梁的安装：后支伸缩管下落，对正法兰盘，用螺栓把后支伸缩管与后支连接梁连接起来。
步骤八：拼装天车1、电机减速机总成的安装：天车轮组有齿轮边向上，轮齿上涂抹适量的润滑油脂，用螺栓把电机减速机总成安装在天车左右轮组上，添齿轮油；2、天车轮组的安装：摆放好已装电机减速机总成的天车左右轮组，吊起天车梁安放在天车左右轮组上，用销轴和销轴把天车梁和天车左右轮组连接起来。
3、定滑轮组、起重小车的安装：把定滑轮组、起重小车安放在天车梁上，起重小车在定滑轮组的正上方，安装板簧，用螺杆连接定滑轮组和板簧，调节螺杆，让定滑轮组脱离天车梁，且螺杆有一定的预紧力；4、小卷扬机的安装：把卷扬机摆放在座板上，用螺检连接，安装天车梁另一端的导向滑轮，缠绕钢丝绳。
5、卷扬机的安装：把卷扬机摆放在起重小车上，用螺栓固定，添加齿轮油；6、安放天车：把组装好的天车吊放在主梁轨道上；7、动滑轮、吊具的安装：卷扬机松绳，缠绕钢丝绳，用绳扣固定纲丝绳，把吊具与动滑轮连接。
此步骤安全技术要求：1）天车必须先下地面安装完毕后一次起吊；2）走主梁上人员一些定要系安全带；3)定滑轮组一定要打扫干净再穿钢丝绳，并观察滑轮片是否运行正常；4)动滑轮反吊具安装时，上部卷扬机卷筒处安排专人将钢丝绳排紧，扎实；步骤九：电器系统安装1、线架安装：在主梁侧面、天车梁两端合适位置焊上滑线架，穿上线轮，用花篮栓张紧滑线。
2、电控柜安装：在中托位置主梁架内用花纹板铺设工作台，然后把电控柜安放在工作台上并固定；3、附件的安装：在前支轮组、中托下轮组、天车轮组上安装缓冲器和限位开关，在定滑轮处安装重锤开关，在卷扬机上安装电阴切除器；4、线路的铺设和捆扎：铺设卷扬机主线、电阻切除器信号线，铺设重锤开关信号线，铺设天车轮组主线和限位开关信号线，铺设前支轮组主经和限位开关信号线，铺设中托轮组主线和限位开关信号线，铺设前后泵站主线，铺设后支轮组主线；5、各机构的调试运行：调整各运行电机转向，使其和控制面板表示一致，调整各运行电机的刹车达到使用要求；七、架桥机安装的注意事项1、按拟定的工艺堆积进行安装；2、确定安装的指挥人员，执行人员，检查人员，各司其职，统一指挥。
