电阻的讲义色环标识
《电阻色环图文并茂》课件
电阻的检测工具与仪器
电阻箱
用于提供标准电阻和调整电阻值 的工具。
示波器
用于观察信号波形，辅助测量电 阻和其他电子元件。
01
02
万用表
用于测量电阻、电压、电流等参 数的基本工具。
03
04
恒流源
用于提供稳定的电流，以便精确 测量电阻值。
电阻的检测实例与操作
01
使用万用表测量固定电阻
将万用表调至电阻挡，将红黑表笔分别接在待测电阻的两端，读取万用
《电阻色环图文并茂》ppt 课件
目录
• 电阻基础知识 • 色环电阻识别 • 电阻的图文并茂展示 • 电阻的测量与检测 • 电阻的应用与案例分析
01
电阻基础知识
电阻的定义与作用
总结词
电阻是导体对电流的阻碍作用，其作用是控制电路中的电流大小和方向。
详细描述
电阻是电子元件中最为常见的一种，它的主要作用是限制电流的流动。在电路 中，电阻可以用来调整电流和电压的大小，从而实现电路的各种功能。
表显示的阻值。
02 03
使用万用表测量电位器
将万用表调至适当挡位，先测量电位器的中间抽头与两端的阻值，判断 电位器是否正常。再分别测量电位器的两个端点与中间抽头的阻值，判 断电位器的线性度。
使用恒流源和电压表检测未知电阻
将恒流源和电压表与待测电阻串联，调整恒流源输出电流，观察电压表 的读数变化，根据欧姆定律计算待测电阻的阻值。
感谢您的观看
THANKS
05
电阻的应用与案例分析
电阻在电路中的应用
限流
在电路中串联电阻可以限制电流的通过，起 到保护电路中其他元件的作用。
分压
电阻可以与电容、电感等元件一起组成滤波 电路，滤除电路中的噪声和干扰。
色环电阻的表示方法
更多
1cq0f5c9a
色环电阻，是在电阻封装上涂上一定颜色的 色环，来代表这个电阻的阻值。具体读法可参考
下图黑，棕，红，橙，黄，绿，蓝，紫，灰，白
0，1，2，3，4，5，6，7，8，9
倒数第二环，表示零的个数。
最后一位，似的某个人，这样她就不会
一、四色环电阻：
第一色环是十位数，第二色环是个位数，
第五色环是误差率。
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
例如：红红黑棕棕
五色环电阻最后一环为误差，前三环数值乘
以第四环的 10 颜色次幂颜色次，其电阻为
220×10^1=2.2K 误差为±1%
三、中间只有一道黑色色环的电阻其阻值为 零。
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
第三色环是应乘颜色次幂颜色次，第四色环
是误差率
例如：棕红红金
其 阻 值 为 12×10^2=1.2K 误 差 为
走近她，只有她自己知道在等和她相似的某个人，这样她就不会
±5%
二、五色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次 幂颜色次，
色环电阻的标识法
色环电阻的识别方法为什么叫色环电阻呢？是因为电阻上面用了四道色环或者五道色环来表示电阻值。
为什么不直接在电阻上印上电阻值呢？那是因为色环标示法可以从任意角度一次性的读取代表电阻值的颜色信息，而数字标示法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响，在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。
显然，在大量的生产、检查、维护、维修过程中，通过读取颜色信息解译出数字信息会更方便。
大家如果能先记住1234567890十个阿拉伯数字是由棕红橙黄绿蓝紫灰白黑十种颜色代替的话，你很快就会掌握色环标示法了。
识别方法如何识别顺序？色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕1、黑0、黑0、黄4、棕1，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕1、黄4、黑0、黑0、棕1，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
电阻色环识别的方法
单列直插式(A)
内部电路
排电阻
双列直插式(B)
内部电路
1 R R R R 2R 1 2 3 2R R 2R R n–1 n–2 n– 3 1’ 2’ 3’ n’
1 2 3 4 5 6 7 8 9
R
1 2 3 4 5
1 R R R R n–1 n 2 3
2 3 n
n/2+1
n/2
2R
敏感 电阻器
带开关电位器的检测：除进行标称值检测外应检测开关。
旋转电位器轴柄，接通或断开开关时应能听到清脆的“喀哒” 声。置万用表于R 1挡，两表笔分别接触开关的外接焊片， 接通时电阻值应为0，断开时应为无穷大，否则开关损坏。
检测外壳与引脚间的绝缘性能：置万用表于R 10k
挡，一只表笔接触电位器外壳，另一只表笔分别接触电位器 的各引脚，测得阻值都应为无穷大，否则存在短路或绝缘不 好。
(2)
按电 阻体 材料 分
旋转式 直滑式
单圈电位器 按结 构分 多圈电位器 单联电位器 双联电位器 多联电位器 按用 途分
按有 无开 关分
旋转式 推拉式ቤተ መጻሕፍቲ ባይዱ
按键式
不带开关
按输出函数分：X式(直线式)、 D式(对数式)、 Z式(指数式)
电位器分类(2)
接触式电位器 非线绕电位器 实芯电位器 有 机 合 成 实 芯 电 位 器 无 机 合 成 实 芯 电 位 器 导 电 塑 料 电 位 器 合 成 碳 膜 电 位 器 膜式电位器 金 属 膜 电 位 器 线绕电位器
练习
棕 红 橙 黄 绿 蓝 紫 灰 白 黑 1 2 3 4 5 6 7 8 9 0
3 3 k 2.2 k 2.74 k 47 1 k 910 k 560 560
色环电阻的表示方法
色环电阻的表示方法朋友们！今天咱们来唠唠色环电阻的表示方法，这可是电子电路里挺有趣的一个小知识呢。
色环电阻就是那种电阻器，它身上有一圈一圈不同颜色的环，这些环可不是随便画上去好看的，而是有大用处的，它们就是用来表示这个电阻的阻值和误差的。
咱们先来说说怎么通过这些色环来看阻值。
一般来说，色环电阻有四环和五环之分。
先讲讲四环电阻。
这四环电阻啊，前面三环是用来表示阻值的。
从离电阻一端较近的那个环开始数起。
第一环和第二环表示有效数字。
比如说吧，棕色代表1，红色代表2。
如果第一环是棕色，第二环是红色，那就表示有效数字是12。
然后第三环呢，它表示的是乘数，就是要乘以10的多少次方。
像橙色就代表10的3次方。
那要是前面有效数字是12，第三环是橙色，这个电阻的阻值就是12乘以10的3次方，也就是12000欧姆，或者说12千欧。
这四环电阻的最后一环是表示误差的，金色表示误差是±5%，银色表示误差是±10%。
再来说说五环电阻。
五环电阻比四环电阻能表示的阻值更精确一些。
同样是从离一端较近的环开始数。
前面三环表示有效数字，第四环表示乘数，第五环表示误差。
举个例子，如果第一环是红色，代表2；第二环是紫色，代表7；第三环是黑色，代表0，那有效数字就是270。
第四环如果是棕色，那就是乘以10的1次方，这样算下来阻值就是2700欧姆。
第五环要是棕色，表示误差为±1%。
在识别色环电阻的时候啊，还有一些小窍门。
有时候可能会分不清哪头是开始数的那头。
一般来说，色环电阻的色环之间的间距是比较均匀的，不过最后一环也就是表示误差的那一环，它和前面的环间距会稍微大一点。
不过这也不是绝对的，所以还是要多看看，多熟悉各种颜色代表的数字和意义。
你可能会问，为啥要用色环来表示电阻阻值呢？这其实有不少好处。
一方面呢，这种表示方法很直观，只要你记住了颜色对应的数字和规则，一眼看过去就能大概知道这个电阻的阻值是多少。
另一方面，对于一些小的电阻，在电阻本体上印数字可能会因为空间太小而不方便，用色环就很好解决了这个问题。
色环电阻的判别

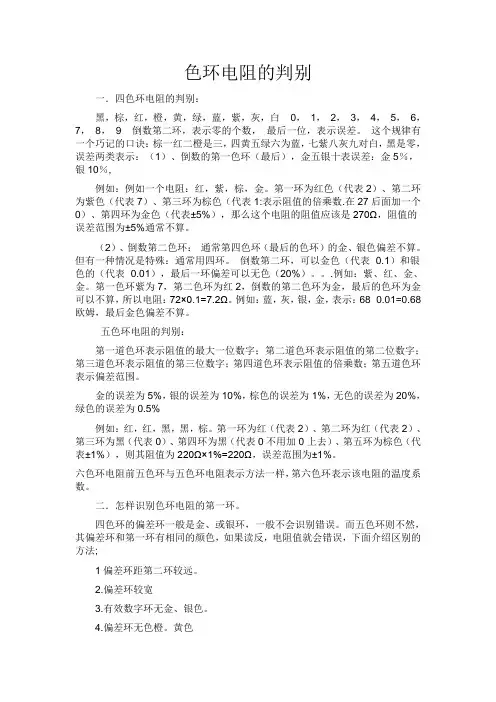

色环电阻的判别一．四色环电阻的判别：黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9 倒数第二环，表示零的个数，最后一位，表示误差。
这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，误差两类表示：（1）、倒数的第一色环（最后），金五银十表误差：金5％，银10％,例如：例如一个电阻：红，紫，棕，金。
第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表1:表示阻值的倍乘数.在27后面加一个0）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%通常不算。
（2）、倒数第二色环：通常第四色环（最后的色环）的金、银色偏差不算。
但有一种情况是特殊：通常用四环。
倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环偏差可以无色（20%）。
.例如：紫、红、金、金。
第一色环紫为7，第二色环为红2，倒数的第二色环为金，最后的色环为金可以不算，所以电阻：72×0.1=7.2Ω。
例如：蓝，灰，银，金，表示：68×0.01=0.68欧姆，最后金色偏差不算。
五色环电阻的判别：第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示偏差范围。
金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，绿色的误差为0.5%例如：红，红，黑，黑，棕。
第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表0不用加0上去）、第五环为棕色（代表±1%），则其阻值为220Ω×1%=220Ω，误差范围为±1%。
六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
二．怎样识别色环电阻的第一环。
电阻器色标法
电阻器色标法小型化的电阻器都采用色标法，用标在电阻壳体上不同颜色的色环或色点，作为标称阻值和允许误差的标记。
普通精度的电阻器用四条色环表示如图1所示，右边靠端部为第一色环，顺序向右为第二、第三和第四色环。
各色环所代表的意义为：第一、第二色环相应地代表阻值的第一，第二位有效数字，第三色环表示第一，第二位数字之后加“0”的个数，第四色环代表阻值的允许误差。
精密电阻器用5条色环表示。
颜色与代表的数字为：棕1、红2、澄3、黄4、绿5、蓝6、紫7、灰8、白9、黑0。
另外，搞清第三环所表示的数量级。
金环：欧姆级；黑环：几十欧级：棕环：几百欧级；红环：几千欧级；橙环：几十千欧级：黄环：几百千欧级：绿环：兆欧级。
最后，把这两者结合起来，加上最后一环，金色I级误差(±5％)，银色为Ⅱ级误差(±10％)，记住这些就非常容易读取某色环电阻。
例如图1，若第一、二、三、四环依此为橙、红、绿、金，则代表阻值为32X(100000±5％)二3，2MQ±5％。
熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
色环电阻标识
色环电阻色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。
保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。
色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。
1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
平常使用的色环电阻可以分为四环和五环，通常用四环。
其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。
误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。
精密电阻通常用于军事，航天等方面。
色环电阻在最早期是为了帮助人们分辨阻值，因为色环电阻比较大，在当今高度集成的情况下，色环电阻已经用的比较少了。
电阻色环表有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
黑棕红橙黄绿蓝紫灰白金银0 1 2 3 4 5 6 7 8 9 5% 10%四色环电阻：前二条色环用来表示阻值，第三环表示数字后面添加“0”的个数，这三条色环是相隔比较靠近的，而第四环相对距离较大，这是表示误差的。
如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。
例如：1、红，黄，棕，金 24*10=240欧金误差为5%2、绿，红，黄，银 52*10000=520K欧误差为10%五色环电阻：第一道色环表示阻值的第一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字，第四道色环表示阻值的倍乘数；第五道色环表示误差范围。
一般五环电阻是相对较精密的电阻。
例如：1、红，红，黑，黑，棕 220*1=220欧误差为1%2、紫，红，棕，红，绿 521*100=52.1K欧误差为0.5%六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
电阻上色环代表的含义
第一部分：主称 R电阻，W电位器
第二部分：材料 T碳膜 H合成膜 S有机实心 N无机实心 J金属膜 Y金属氧化膜 C化学沉积膜 I玻璃
1． 分类
在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
碳膜电阻器（RT）
材料：高温下将有机化合物（烷，苯等碳氢化合物）热分解产生的碳积在陶瓷肌体表面。碳膜电阻器阻值范围宽，由良好的稳定性，温度系数不大且是负值，是目前应用最广泛的电阻器。
超小型碳膜电阻：RT13 功率：0.125W 阻值范围：1-1M 允差：G,J,K环境温度范围： -55---125C 额定温度70 C 最大工作电压：150V温度系数：-400---1500PPM 最大重量： 0.1G
符合度：电位器实际输出函数特性与所要求理论函数特性的符合程度。
线性度：当电位器的理论函数为直线时，这时的符合度即为线性度。
分辨力：由于动接点的接触具有跳动特性，所以其输出电压是阶梯性的，为评定电位器阶梯性引起的误差，引用了分辨力的概念，他决定了电位器的理论精度。对于函数电位器，这时则是指函数特性斜率最大的一段。
RX21功率：2W 阻值范围：0.15-5.1K 允差：J,G额定温度：40C
RX27功率：2W 阻值范围：2.2-33 允差：J,额定温度：70C环境温度范围：-55---275 绝缘电阻：1000mohm耐电压：1000V温度系数：250PPM
融断电阻：他具有双重功能，正常工作时，起电阻作用，过载时电阻将迅速融断，起保险丝的作用，这种电阻在彩电中得到广泛应用。
电阻的色环标识
棕黑红 绿棕棕 棕黑红 棕绿棕 黄黄棕 绿紫黄 橙黄金 红白金 橙黄灰 绿橙灰
注：上表中，标识误差级别的第四条色环（误差环）未标出，均 为±10%误差。
电阻的标称阻值
电阻的标称阻值是指电阻器表面所标的阻值，是按照国家规定的阻值系列标 注的。见表所示。
阻值系列 允许误差 偏差等级 电阻标称值
E24
±5%
调零
电位器的检测
标称阻值的检测：置万用表欧姆挡于适当量程，先测量电
位器两个定片之间的阻值是否与标称值相符，再测动片与任一 定片间电阻。慢慢转动转轴从一个极端向另一个极端，若万用 表的指示从0(或标称值) 至标称值(或0)连续变化,且电位 器内部无“沙沙”声，则质量完好。若转动中表针有跳动，说 明该电位器存在接触不良故障。
排电阻
单列直插式(A)
内部电路
双列直插式(B)
内部电路
1 R R R R 2R 1 2 3 2R R 2R R n–1 n–2 n– 3 1’ 2’ 3’
R 1 2 3 4 5 6 7 8 9
1 2 3 4 5
1
2
R
R R R
2
3
n
3
n–1 n
n’
2R n/2+1
n/2
敏感 电阻器
热敏电阻器RT
碳膜电阻器 (RT型)
结构：以小瓷棒或瓷管作骨架，通过真空和高温，热分解出的结晶碳沉积
生成碳膜(导电膜)，瓷管两端装上金属帽盖和引线，外涂保护漆。改变碳膜 的厚度和长度，获得不同阻值。 优点：稳定性好、噪声低、价格低、 阻值范围宽 (几欧 几兆欧)。
金属膜电阻器 (RJ型) 结构：以小瓷棒或瓷管作骨架，由合金粉蒸发而成的金属膜形成导电膜，
