民用建筑暖通设计
民用建筑暖通空调设计室内外计算参数
民用建筑暖通空调设计室内外计算参数一、引言随着我国经济的快速发展，民用建筑暖通空调设计已成为现代建筑的重要组成部分。
室内外计算参数作为暖通空调设计的基础，对保证室内环境舒适性和节能减排具有重要意义。
本文将对民用建筑暖通空调设计中的室内外计算参数进行详细阐述，以期为暖通空调设计提供参考。
二、室内外计算参数的定义与作用1.室内计算参数室内计算参数主要包括室内温度、湿度、风速等，这些参数的确定依赖于建筑物的使用性质、功能区域和气候特点。
室内温度和湿度的合理设置，可以保证人们在室内感受到舒适的环境。
2.室外计算参数室外计算参数主要包括室外气温、湿度、风速、太阳辐射等。
这些参数对于暖通空调系统的运行效果和能耗有很大的影响。
在暖通空调设计中，应根据当地的气象资料，选取合适的室外计算参数。
三、民用建筑暖通空调设计的重要性民用建筑暖通空调设计关系到建筑物的能耗、室内环境质量和人们的生活品质。
合理的暖通空调设计可以在保证室内舒适性的同时，降低能耗，实现绿色建筑的目标。
四、室内外计算参数在暖通空调设计中的应用1.室内温度、湿度的确定在暖通空调设计中，应根据建筑物的使用功能、人员密度等因素，合理确定室内温度和湿度。
例如，办公室、卧室等场所的室内温度可设定在20-26℃，湿度在40%-60%之间。
2.室外气象参数的选取在暖通空调设计中，应根据当地气象资料，选取代表性的室外气象参数，如最冷月平均气温、最热月平均气温、历年最大风速等。
这些参数将影响暖通空调系统的制冷、制热能力和负荷计算。
3.负荷计算与空调系统配置根据室内外计算参数，可以计算建筑物暖通空调系统的负荷。
负荷计算结果将直接影响到空调设备的选型和系统配置。
合理的选择和配置空调设备，可以降低能耗，提高空调系统的运行效率。
五、案例分析以某住宅楼为例，根据当地气象资料，进行室内外计算参数的选取和负荷计算。
通过对比不同空调系统的能耗和运行效果，选出最优的暖通空调设计方案。

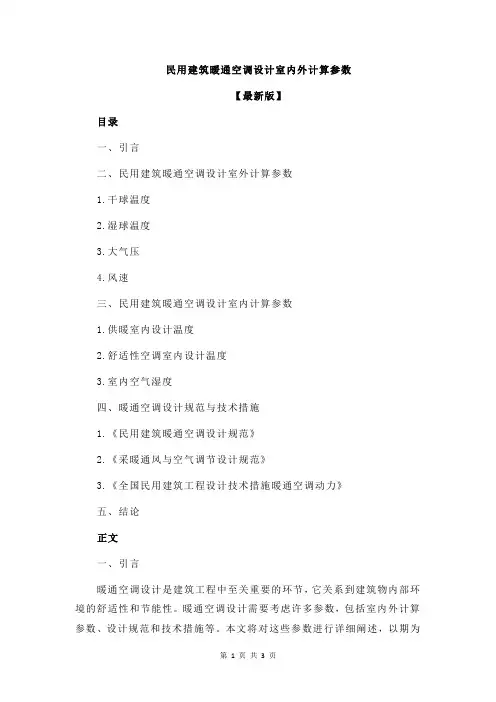

民用建筑暖通空调设计室内外计算参数
民用建筑暖通空调设计室内外计算参数【最新版】目录一、引言二、民用建筑暖通空调设计室外计算参数1.干球温度2.湿球温度3.大气压4.风速三、民用建筑暖通空调设计室内计算参数1.供暖室内设计温度2.舒适性空调室内设计温度3.室内空气湿度四、暖通空调设计规范与技术措施1.《民用建筑暖通空调设计规范》2.《采暖通风与空气调节设计规范》3.《全国民用建筑工程设计技术措施暖通空调动力》五、结论正文一、引言暖通空调设计是建筑工程中至关重要的环节，它关系到建筑物内部环境的舒适性和节能性。
暖通空调设计需要考虑许多参数，包括室内外计算参数、设计规范和技术措施等。
本文将对这些参数进行详细阐述，以期为暖通空调设计提供参考。
二、民用建筑暖通空调设计室外计算参数在进行暖通空调设计时，需要考虑室外的气象条件，包括干球温度、湿球温度、大气压和风速等。
1.干球温度：干球温度是暖通空调设计中的基本参数之一，它是指空气的真实温度，可以通过测量空气中的水蒸气含量和温度来计算得出。
2.湿球温度：湿球温度是指在一定的大气压下，通过自然蒸发的方式使水达到平衡状态后的温度。
湿球温度往往低于干球温度，因为它包含了水蒸气的蒸发散热。
3.大气压：大气压是指空气对地面单位面积的压力。
大气压随着海拔高度的增加而减小，暖通空调设计中需要考虑大气压的变化对设计的影响。
4.风速：风速是指空气在单位时间内流动的距离。
风速对于暖通空调设计具有重要意义，因为它直接影响到室外空气的流通和换热效果。
三、民用建筑暖通空调设计室内计算参数暖通空调设计中，还需要考虑室内的气象条件，包括供暖室内设计温度、舒适性空调室内设计温度和室内空气湿度等。
1.供暖室内设计温度：我国《民用建筑供暖通风与空气调节设计规范》对供暖室内设计温度有明确的规定。
严寒和寒冷地区的主要房间应采用18~24 摄氏度，夏热冬冷地区的主要房间宜采用 16~22 摄氏度，设置值班供暖房间不应低于 5 摄氏度。
2.舒适性空调室内设计温度：舒适性空调室内设计温度主要参考《民用建筑供暖通风与空气调节设计规范》。
暖通设计规范最新版(2019版)
暖通设计规范最新版(2019版)强制性条文第三章室内外计算参数3.1．g建筑物室内人脚所需蛀小新风量，应符合以下规定：1、民用建筑人员所需最小新风量按国家现行有关卫生标准确定2、工业建筑应保证每人不小于30ml/h的斯风盘，第四章采暖4.1.1圈护结构的最小传热阻，应按下式确定：Ro._;0(‘n一’.) (4.1.8-1)“△fJ吒或民．．=坐%手正R．“，.8-2）式中；足．．——围护结构的母小传热阻（nt .℃／I）一t..-冬季室内计算温度(℃)-按率规范第3|1.1条和第4.2.4条采用；0——冬季围护结构室外计算温度（℃，，按本规范第4.1.9条采用；盘——围护结构温差修正系数，按本规范表4.1．B-1采用；AfJ-冬季室内计算温度与凼护结构内磺丽沮度的允许温差(℃)．按本规范表4.1.8-2采用1% -田护结构内袭面换热系数【w(■-℃)】，按本规范袭4.1．日-3采用{R_——围护结构内表面换热阻【r．℃巾）．按本规范袤4.1.8-3采用．滢：1率綦不适用于窗、阳台f1和天苗·1本綦不适用f窗、用台f1和夭宙．2砖石墟体的传热蛆，可比武(．．1．a一1·4.1．a-z)的计算结果小娃．3抖广1 C阳台门蛛扑）的置小任捕咀，不应小平摧景旺宣抖计肇薯度所确定时外培最小幢热阻的601．4当相部属同的墨盖大于10℃叶，内阻圹螭杓的最小I●萤阻，办庄■垃计算确窟．5当眉￡l=Il筑、医『赢A幼儿固罨盈筑蜘采用轻型结构时，蒿外-^矗小传垫殂·尚口椭田掌现行‘民用谴筑热工设计担范J(∞50176)盈‘匠用奠兢节拖设计标准cx嚷t建筑留分）’(J&J∞)的鬟采·。
民用建筑暖通设计探讨
民用建筑暖通设计探讨摘要：本文作者阐述了暖通空调设计的原则，主要针对民用住宅暖通设计进行分析探讨，对居民住宅暖通设计中所具有的基本特点及应注意的问题进行了总结。
关键词：民用建筑；暖通设计；探讨随着社会的进步，人民对生活质量的追求使得大空间建筑越来越多，对于这些大空间建筑的环境设备也要求在健康、舒适，以及能源有效利用等方面更趋合理，并不断完善。
因此，暖通空调设备如何适应这种需要也是现代大空间建筑暖通空调设计中值得注意和探讨的问题。
此外，由于暖通空调系统的节能占建筑节能的主要部分，所以进行暖通空调的节能设计对于降低建筑物的能耗有着重要的作用。
此外这还关系到国家能源安全、资源消耗和环境污染是关系国计民生和国家可持续发展的重要行业，因此，暖通空调设计的从业人员应给予足够的重视。
1 暖通空调设计的原则暖通空调设计时要注意以下几个方面：1.1 工作人员要弄清暖通空调在总建筑中的位置以及周围建筑、周围供水、供热、供电等管线的敷设方式等。
这些可以作为整个建筑物如何设计供热入口的客观条件及计算风力、日照等因素对建筑负荷的影响；1.2 确定建筑物是否属于高层建筑。
主要是通过建筑物的层数、层高和总高度来判断。
如果属于高层建筑那么在设计时就要遵从高层建筑的各种设计规范；1.3 确定建筑物内工作人员的数量、工作时间，是否存在废气的排放等，这些要作为划分系统和计算负荷的依据。
同时也要做好防火、防烟分区的划分，规划好火灾疏散路线及防火墙的位置。
以上几条是暖通空调设计的基础，在对暖通空调进行设计时必须充分考虑到以上几条原则。
2 住宅空调2.1 具有房间单台空调器的优势。
主要表现在维护简单，安装方便实用灵活，故障发生率较低和质量可靠等方面。
2.2 中央空调所具有的优势。
例如室内噪声污染较小，能够与室内装饰实现良好配合，所占用的房屋空间较小，个性化程度较高和室内温度分布较为平均等。
住宅中央空调有利于能源合理、高效的利用，有利于环境保护。
暖通设计规范_共10篇
★暖通设计规范＿共１0篇范文一：暖通设计规范第一节一般规定第６。
1．1条空气调节用人工冷源制冷方式的选择,根据建筑物用途、所需制冷及冷水温度以及电源、水源和热源等情况,通过技术经济比较确定，并应符合下列要求：一、民用建筑应采用氟利昂压缩式或溴化锂吸收式制冷。
二、生产厂房及辅助建筑物,宜采用氟利昂或氨压约定缩式制冷。
注：采用溴化锂吸收式和蒸汽喷式制冷时,尚应分别符合本规范第6．3。
3和6．3。
4条的规定。
第6。
1．2条选择制冷机时，台数不宜过多，一般不考虑备用,并应与空气调节负荷变化情况及运行调节要求相适应。
注：工艺有特殊要求必须连续运行的系统，可设置备用的制冷机。
第 6.1.３条制冷量这5８0～１75０KW（50*10～１50＊104kcalｈ）的制冷机房，当选用活塞式或螺杆式制冷机时，其台数不宜少于两台。
第6.1。
4条大型制冷机房,当选用制冷量大于或等于1160ＫＷ（10０*1０4kcａlｈ)的一台或多台离凡式制冷机时，宜同时设置一台或两台制冷量较小的离心式,活塞式或螺杆式等压缩式制冷机。
第6.1.5条技术经济比较合理时,制冷机可按热泵特环工况应用。
第 6.1.６条制冷装置和冷水系统的冷量损失,应根据计算确定.概略计算时,可按下列数值选用：氟利昂直接蒸发式系统5%～1０％间接式系统10%～15%。
第６．1。
7条冷却水的水温和水质，应符合下列要求：一、制冷装置的冷却水进口温度，不宜高于表６．1。
７所规定的数值；二、冷却水的水质，应符合国家现行《循环冷却水处理设计规范》及有关产品对水质的要求。
冷却水进口温度表６。
１。
7注：当制冷剂为氟利昂时，冷凝器冷却水的进口温度,可适当提高。
第６.１.８条非全天使用权但在整个夏季可能经常使用的大型公共建筑，技术经济比较合理时，其空气调节的冷水系统,可设置蓄冷水池。
蓄冷水池的蓄冷量，应根据建筑物的使用权要求和预冷时间，通过计算确定。
第６。
１．9条必要时,开式冷水系统应设置蓄水箱。
民用建筑供暖通风与空气调节设计规范
民用建筑供暖通风与空气调节设计规范随着社会的发展，人们对居住环境的要求也越来越高，民用建筑的供暖通风与空气调节设计成为了一个重要的问题。
下面将介绍一些民用建筑供暖通风与空气调节的设计规范。
首先是供暖方面。
供暖系统的设计应该满足室内舒适的温度需求，并保证供热效果良好。
设计时应该考虑建筑的热工性能，如建筑的保温隔热性能、采暖系统的供热负荷等因素。
供暖系统应该采用节能型设备，减少能耗。
同时，供暖系统的设计应该考虑到室内空气质量，避免出现室内空气污染问题。
其次是通风方面。
通风系统的设计应该能够保证室内新鲜空气的供应，以维持良好的室内空气质量。
设计时应根据建筑的使用情况和所在地区的气候条件，确定通风系统的类型和通风量。
通风系统应该设计合理，能够实现室内外空气的交换，提供充足的氧气供应，并排除室内的有害气体和污染物。
通风系统的风速应该控制在适宜的范围内，避免产生不舒适感。
最后是空气调节方面。
空气调节系统的设计应该能够调节室内空气的温度、湿度和洁净度，以提供舒适的室内环境。
设计时应该根据建筑的使用情况和所在地区的气候条件，确定空气调节系统的类型和参数。
空气调节系统应该具备良好的节能性能，能够实现逐渐调节和控制室内空气的温湿度。
此外，空气调节系统的设计应该考虑到室内空气质量，防止室内空气污染。
综上所述，民用建筑供暖通风与空气调节设计规范非常重要。
设计师在进行设计时应该综合考虑建筑的热工性能、使用要求和所在地区的气候条件等因素，设计合理、经济、节能的供暖通风与空气调节系统，以提供舒适、健康的居住环境。
并且，设计师还应密切关注新技术的发展，不断更新设计理念和技术手段，以满足人们对居住环境的不断提升的需求。
暖通设计说明
暖通设计说明暖通设计说明⼀、设计依据1.国家设计规范：《民⽤建筑供暖通风与空⽓调节设计规范》 GB 50736－2012《建筑设计防⽕规范》 GB 50016－2014《⾼层民⽤建筑设计防⽕规范》 GB50045-95 （2005年版）《汽车库、修车库、停车场设计防⽕规范》 GB 50067－2014《汽车库建筑设计规范》 JGJ100－2015《办公建筑设计规范》 JGJ67－2006《公共建筑节能设计标准》 GB 50189－2015《建筑机电⼯程抗震设计规范》 GB 50981－2014《环境空⽓质量标准》 GB 3095－2012《声环境质量标准》 GB 3096－2008《房间空⽓调节器能效限定值及能效等级》 GB 12021.3－2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008《全国民⽤建筑⼯程设计技术措施---暖通空调.动⼒》（2009年版）《全国民⽤建筑⼯程设计技术措施节能专篇---暖通空调.动⼒》（2007年版）《公共场所集中空调通风系统卫⽣规范》 WS394－20122.地⽅设计规范（上海市）：《公共建筑节能设计标准》 DGJ08-107-2015《公共建筑绿⾊设计标准》 DG/TJ08-2143-2014《机动车停车库（场）环境保护设计规程》 DGJ08-98-2014《建筑防排烟技术规程》 DGJ08-88-2006《餐饮业油烟排放标准》 DB 31/844-2014《餐饮⾏业环境保护设计规程》 DGJ08-110-2004《上海市民⽤建筑⼯程施⼯图节能设计⽂件编制深度规定》沪建交(2012)1273号3.公消【2015】98号-关于执⾏新版消防技术规范有关问题的通知4.建设单位关于本⼯程的设计任务书、设计要求和提供的有关资料；5.建筑专业提供的技术⽂件。
⼆、⼯程概况：本⼯程地块总建筑⾯积约119110㎡，其中地上⾯积约87603㎡，地下⾯积约31507㎡。
民用建筑常见设备用房暖通设计要点研究
民用建筑常见设备用房暖通设计要点研究摘要：本文对民用建筑常见水、电、暖等设备用房进行简要分类，对各专业提资配合注意事项及典型用房暖通设计要点进行总结。
关键词：设备用房；暖通设计；提资配合民用建筑常见设备机房通风设计参照相关规范、标准进行设计，本文结合实际项目做法，对给排水、电气、暖通专业涉及的设备机房进行简要分类，对各专业提资配合注意事项及典型用房的通风设计简要总结，方便设计师对不同功能的设备用房分门别类进行设计。
1设备用房分类1.1电专业电专业常见设备用房包括高低压配电房、柴发机房、消防控制室、弱点进线间。
消防控制室换气次数不小于2次/h，空调需设计到位。
弱点进线间只需通风设计，通风量较小时，可直接排至车库，送风一般通过门缝或侧墙设防火风口自然进风。
1.2给排水专业给排水专业常见设备机房包括生活水箱间、生活水泵房、隔油间、污水泵房、报警阀间、换热站房。
水专业房间与电专业房间不合用系统，如水泵房与控制室。
（1）生活水箱间、水泵房排风量参考换气次数计算，进风量取排风量的80~90%。
送排风机吊装，直接在室外取风。
由于水箱间设备较高，管道布置避免通过水箱间的上方。
（2）隔油间、污水泵房此类房间有异味，避免气味散发，不宜侧墙开百叶自然进风，多采用独立的机械送排风系统，房间保持负压。
隔油间通风换气次数≥15次/h，污水泵房通风换气次数≥8次/h，且隔油间排风设除臭装置。
（3）报警阀间、换热站房报警阀间面积较小，一般约3~10㎡，多自然进风、机械排风。
换热机房中蒸汽换热通风换气次数≥10次/h，水水换热通风换气次数≥10次/h。
1.3暖通专业暖通专业设备用房：锅炉房、冷冻站及二级泵房等。
2各专业提资配合要点2.1建筑专业提资配合（1）机房及风井配合。
通风及防排烟机房、送风及补风机房、加压送风机房配合；进排风井及百叶位置及面积；百叶间距。
（2）地上、地下风井百叶配合。
一般建筑专业地下及地上由不同设计师负责，对于注意风井面积位置，送排风百叶之间的距离。
民用建筑暖通空调设计统一技术措施
民用建筑暖通空调设计统一技术措施
随着社会的发展，人们对于居住环境的要求也越来越高，民用建筑的暖通空调设计也越来越重要。
为了保证民用建筑的舒适度和节能性，需要采取一些统一的技术措施。
要根据建筑的使用性质和环境条件，合理选择暖通空调系统。
一般来说，中央空调系统适用于大型商业建筑和高档住宅，分体式空调适用于小型商业建筑和普通住宅。
同时，还要考虑到建筑的朝向、采光、隔热等因素，以及当地的气候条件，选择合适的制冷量和制热量。
要合理设计空调系统的管道布局和风口位置。
管道的布局应该简洁明了，避免过长过曲，以减少管道阻力和能耗。
风口的位置应该考虑到空气流通的方向和速度，避免直接吹向人体，同时也要考虑到空气的均匀分布，以保证整个房间的舒适度。
还要注意空调系统的维护和保养。
定期清洗空调过滤网和换气扇，保持空气流通畅通，避免细菌和灰尘的滋生。
同时，还要定期检查空调系统的压力、温度、电流等参数，及时发现和处理故障，以保证系统的正常运行和延长使用寿命。
要加强对于暖通空调系统的管理和监控。
通过安装智能控制系统，实现对于空调系统的远程监控和调节，及时发现和解决问题，提高系统的效率和节能性。
同时，还要加强对于使用者的宣传和教育，
提高他们的环保意识和节能意识，共同营造良好的居住环境。
民用建筑暖通空调设计需要采取一系列的统一技术措施，以保证系统的舒适度和节能性。
只有在科学合理的设计、维护和管理下，才能实现民用建筑的可持续发展和人居环境的优化。
民用建筑暖通空调系统节能设计措施分析
民用建筑暖通空调系统节能设计措施分析随着社会经济的快速发展和生活水平的提高，人们对居住环境的舒适度和舒适性要求也越来越高。
暖通空调系统在民用建筑中的应用越来越广泛，成为保障室内舒适度的重要设备。
随之而来的是能源消耗问题，如何在保证舒适度的前提下，提高暖通空调系统的能效，已经成为当前的研究热点。
本文将对民用建筑暖通空调系统的节能设计措施进行分析和探讨。
一、建筑结构设计民用建筑的结构设计是影响暖通空调系统能效的重要因素之一。
建筑的结构设计应充分考虑采光、隔热、保温等因素，以减少外界环境对室内温度的影响，从而减小暖通空调系统的负荷。
采用适当的隔热材料和保温材料，如外墙外保温系统、中空玻璃、太阳能隔热智能玻璃等，可以有效地减少建筑的能量消耗。
建筑的采光系统也应充分考虑，通过合理布局采光窗和天窗，可以充分利用自然光，减少照明负荷，从而降低总体能耗。
二、系统设计1.供暖系统设计在民用建筑的供暖系统设计中，应采用高效的供热设备，并合理设置供热管道和散热器。
选择高效的锅炉和热泵等供热设备，能够显著提高供暖系统的能效。
优化管道布局和散热器设置，合理控制供暖水温，减少系统的热损失，也是提高供暖系统能效的有效途径。
在空调系统设计中，应充分考虑室内外环境的关系，根据实际需求合理设置空调设备的容量和数量。
应采用高效的空调设备和控制系统，如变频空调、智能控制系统等，以降低空调系统的能耗。
合理设置通风口和空气净化设备，也有助于提高空调系统的能效。
三、设备选择在民用建筑暖通空调系统的节能设计中，设备的选择至关重要。
应尽可能选择能源效率高的设备，如能效比高的空调设备、节能型的供热设备等，以降低系统的能耗。
还可以选择一些智能化的设备，如可控式散热器、恒温恒湿器等，通过智能控制系统实现精细化的能源管理，进一步提高系统的能效。
四、系统运行管理除了系统设计和设备选择，系统运行管理也是影响暖通空调系统能效的重要因素。
在系统运行管理中，应加强对供暖供冷设备的定期检查和维护，及时清洗和更换设备，以保证设备的正常运行和高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
民用建筑暖通设计一，供热（略）宾馆空调，医院空调，采暖供热—暖气片，空调供热-吹出来暖风从空调机二，通风设计，地下车库通风，厨房排油烟通风，人防通风，消防通风三，空调设计一栋大楼空调工作基本流程1，房间里面热量---房间里的冷风27度跟房间内的换热设备比如风机盘管变成18度的送风。
18度的风跟室内混合，让室内温度降低。
2，同时房间内的换热设备的冷冻水由7度升温12度3，12度的冷冻水经过水，回到制冷机组，（空调主机），空调主机制冰把12度水变成7度，4，空调主机制冷原理空调的四大部件蒸发器--压缩机--冷凝器--膨胀阀利用制冷剂在不同压力下，可以不同温度下蒸发和凝结5，12度的冷冻水跟蒸发器的制冷剂热交换，变成7度，蒸发器的热量由压缩机带到冷凝器。
冷凝器又把热量换到冷却水系统，冷却水系统就由32度的升温37度。
冷却水经过冷却塔散热到室外空调主机，水泵（包括冷冻水泵，冷却水泵），室内换热设备（空调机组，新风机，风机管等）冷却水塔，水管，风管空调主机分类：水冷机组：水冷冷水机组，水冷热泵机组室外散热设备是用水，就是冷凝器侧是用水来冷却的，冷却塔，水源，地源热泵热泵，泵就是从低提升高，冬季利用室外低温环境下的能源给室内高温环境加热。
风冷冷水机组，风冷热泵机组，冷凝侧靠风扇散热，没有冷却水系统从压缩机的形式来分：离心式机组---效率高，利用的方式制冷量很大的地方，一般在机场，展览厅，体育馆螺杆式---效率高，一般常用中建筑模的涡旋式—风冷机组活塞式，基本很少还有一种空调，吸收式溴化锂空调，利用热量加温溴化锂溶液，在不同浓度下吸热和放热制冷机房，一般设置地下室。
1USRT（冷吨）=3.516kw制冷机房里有制冷机，冷冻水泵，冷却水泵，除垢仪，过滤器（装在水泵入口），集水器（回水管集中）分水器就是供水分开压差旁通装置，在集分水器之间安装节能标准要求，在回水干管上装能量计量装置Q=M(T1-T2)空调末端吊顶下看到的只是空调风口，送风口和回风口空调机组—立柜式，卧柜式，组合式，会议室，餐厅，多功能厅用空调机组---全空气系统新风机组风机盘管空调末端都是暗藏起来，不是在机房就是在吊顶里。
风管连接风口。
风管材料，镀锌钢板，酚醛风管，玻璃棉，无机玻璃钢，空调风管采用不燃材料风管要保温，保温材料玻璃棉或橡塑，导热系数有要求，B1级从空调末端到室内的风管上面，还有必要的调节阀，防火阀，消声设备调节阀调节风量，一个满足室内风量设计参数，二是满足空调设备在设计工况下运行，室温控有风控和水控，风机盘管调节基本是调节水流量，通过调电动二通阀调节室温风冷精空调是利用变频风量调节室温水管及其附件冷冻水管，链接制冷机和空调末端的载冷管道，输送冷冻水，（7～12度），冷冻水管要保温，保温厚道根据不同气象参数确定，水管保温一个防止热损失，一个避免结露。
冷却水管，一般不保温冷凝水管，降温有冷凝水出来，凝结水管也要保温。
冷却水塔在室外散热的空调设备，将热量散到室外环境中。
空调室内机组的空气和水热交换，是间接传热，而冷却塔空气和水接触热交换，换热公式Q=KF(T1-T2热量全热=显热+潜热显热就是直接温差的热量潜热就是含湿量相变的热量空调新风和排风用全热交换器，新风35度，排风27度水冷直接蒸发的精密空调新风百叶每个房间每个时刻的负荷总和管道温升，风机水泵引起的温升==一栋大楼整个制冷系统的负荷1，每个房间某个时刻的空调负荷组成1.1维护结构的负荷：墙，窗，地板，屋面这些传的热量。
热量的传递有传导换热，对流换热，辐射换热墙的详细换热包括，墙体内外温差的传导，室内空气跟墙的对流换热，室外空气对墙的对流换热Q=KF(Twp-Tn)K 传热系数，F墙的换热面积窗还有太阳辐射热量1.2人体发热1.3，设备发热，照明的发热Q=k1k2k3N空调负荷的计算软件里，简化成每平米多少瓦，取值依据公共节能设计标准，附录B1.4，新风负荷每间房首选确定多少人，每个人的新风标准是多少。
内墙负荷是在5度温差以上才计算，相邻的房间都设置空调，并且运行时间一致，就不计算内墙温差一个系统的负荷是某个时刻所有房间的负荷总和，空调系统制冷量去整栋大楼所有房间负荷总和最大值的那一个时刻的负荷，而不是每间房最大值的总和设备机房估算公式:Q=0.20F+0.8NQ 制冷量F房间面积N 设备功率设备机房在最顶层，加大单位面积负荷。
制冷主机的负荷，是整栋楼的最大负荷时刻的负荷加上管道温升，风机温升，水泵温升，温升的系数为1.05Qz=1.05QxQz 总的制冷量，Qx整栋大楼计算最大负荷民用建筑选制冷机组，不选备用，常选两台以上，制冷量小的才选一台，可以互为备用。
根据不同制冷量选不同压缩机形式的制冷机。
再根据常用空调负荷的房间占百分数，选机组组合形式。
可以选每台制冷量都一样的机组，也可以选三大一小，两大一小一般水泵都是跟主机一对一配备，并且水泵有一台备用。
冷冻水泵流量计算:G=Q/c(TI-T2)Q 单台主机的制冷量T1-T2=5L冷冻水泵的流量可以从空调主机的资料上查出单台冷却水泵流量计算Q是制冷量加上制冷机电功率的发热也可以在制冷机的资料上面查出水泵的扬程计算，一般高层办公楼冷冻泵扬程0.32Mpa(32米水柱) 冷去水泵扬程是0.28MPa水泵并联以后，单台泵的流量乘以1.1系数机房里除垢仪选取，根据除垢仪资料，安装水管里的流量去选过滤器就是根据水泵入口管径去选集分水器的计算，长度是根据接管的总管数，每两根之间的间距是管径之和加120，见暖通空调设计手册流速（m/s）=流量(m3/h)/面积(m2)3600集水器流速要求不超过1m/s冷却塔计算冷却塔计算温差是4度温差。
流量=（制冷量加制冷机电功率）/比热。
温差冷却塔的资料要看好不同地方的气象参数，不同的干湿球温度选取。
冷却塔有方形，有圆形的冷却塔，一般都选方形横流冷却塔方形逆流冷却水塔开式冷却塔，常用闭式冷却塔，比较贵，不常用冷却塔台数选取，一般都跟主机一对一配置，一台制冷主机配一台冷冻水泵，一台冷却水泵，一台冷却水塔。
冷冻泵冷却泵要有备用，当主机台数大于等于4台，水泵可不备用。
因为一栋大楼全年空调运行，100%满负荷运行只占空调全年运行的2.3%，很大部分时间都是在50-75%负荷运行。
空调末端选取制冷量确定，取房间计算最大值。
计算风量做设计不详细算送风量，根据房间负荷，套厂家的室内末端设备的资料的制冷量，满足我们的负荷就取该设备再利用估算总风量面积指标去核算该设备的送风量是否满足。
一间房间的末端设备台数选取，是否选全空气系统，还是选风机盘管加新风机系统，，是上送风还是下送风。
小开间，比如宾馆客房，小开间办公室，医院病房，小会议是，这些常用的就是新风机加风机盘管，一般一个开间（3.9~4.2）都是用台风机盘管，一般吊装的新风机3000m3/h.也送风距离30米左右，4000以上的用立柜式新风机大餐厅，大会议室，车站，展厅，商场等大开间，用全空气系统负荷大，风量也大一般选25000m3/h一台机组，服务范围就是500平方米一是从风管尺寸方面考虑，不能占空间太高。
空调一般占吊顶最多500高，二是从噪音考虑。
室内风管，风口设计送风方式有上送上回，上送下回，下送下回，下送上回，孔板送风，喷口送风，从空调机到风口之间靠风管连接，风管尺寸大小，是根据规范，从阻力，噪音等方面考虑。
一般舒适性空调的主风管风速是6～7m/s ,支风管风速3～4m/sF=G/vF 断面面积G风量（水量）（根据室内负荷和设备选型可得到）V 流速风速太大，噪音大，阻力也大一共有34个风口，假设每台机20000m3/h,4台一共80000每个风口风量80000/34第一跟的风管风量就是80000/34×5=11764m3/h风管面积是按照11764/6.5/3600=0.5平方米分管规格120x120200,250,320,400,500,630,800,1000,1250,1600,20000.5/0.4=1.25 这根干管尺寸就是1250x400干管的最末端风速可以在3m/s最后一段风管尺寸，2352/3/3600=0.22平方米630x320风管尺寸长宽比最好不超过1：4空调送回风管，都要保温，保温厚度一般是30mm的超细玻璃棉，25mm厚的橡塑保温板风管材料，镀锌钢板，酚醛风管，（复合风管，）超细玻璃棉风管，很多的复合风管材料，玻璃钢风管。
（地下室车库通风）从空调机出来的干管上加装调节阀，目的是为了保证风管阻力与空调机组余压配备，空调机组的风量和制冷量处于额定的设计值。
在每个风口处加装调节阀，便于调节风量，均匀送风风口计算面积=流量/流速不同的风口有不同的速度要求，根据送风距离和噪音送风口，方形散流器，双层百叶，散流器，360x360是指颈部尺寸每个风口风量是2532散流器尺寸，2532/3600/3=0.22 420x420单层百叶尺寸，2532/3600/3/0.7=0.31 1000x300回风口一般用单层百叶，也是算有效面积，回风口是否装滤网看不同情况，当用风管将风口和空调机连接起来，回风口处装滤网空调水系统计算冷冻水计算—算管径，保温，改装的阀门（为了运行调节）冷却水计算水系统：开式水系统，在冷却塔那里与空气接触的冷却水系统，闭式水系统—冷冻水系统，封闭的循环一次泵系统，二次泵系统常规的空调都用一次泵就满足，二次泵常用的地方是，各末端系统阻力不一样，需分开加压末端空调机组的水管管径计算制冷量，和温差算出来末端设备的水流量G=Q/C（t1-t2）Q 取设备标的制冷量还是室内的计算负荷？风管阻力和水管阻力流体有粘性，跟管壁有摩擦，就有阻力阻力有沿程阻力，局部阻力：有局部变化的地方，阀门，弯头，三通，突扩，突小水管阻力系数，每米100～300pa计算完单间设备的管径，计算一层的管径，到一栋楼的管径计算，最后就要各层水力平衡，比例积分电动二通阀。
