油田载荷传感器
油田载荷传感器也可以叫做油田荷重传感器，目前在市场上出现的CFYH油田荷重传感器，广泛适用于多种载荷力的测试，可以应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
下面由传感器生产厂家高灵传感为大家详细介绍下该设备的相关常识，帮助大家对该产品有较全面的认识。
一、CFYH油田荷重传感器特点与用途
该传感器采用轮辐式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。
二、CFYH油田荷重传感器外形特点构造图
二、量程10-20T的CFYH油田荷重传感器技术指标表
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产
出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
新型油田无线示功仪的研制
术 ） ｉＢ ｅ Ｒ Ｉ （ ａ ｉ Ｆｅ ｕ ｎ ｙＩｅ ｔ ｃ— 、Ｚｇ ｅ 、 ＦＤ Ｒ ｄｏ ｒｑ ｅｃ ｄ ｎｉ ａ ｉ ｆ
流 程 的信 息 化 ，它 对 油 田的所 有 资 产 ，从 油 藏一 直 到销 售 终 端 实 时 截 取数 据 ，并 提 供 连 续 的 ，远 程 的监控 和 管理 ｎ 用示 功仪 自动测 取示 功 图是 。采
０引 言
数 字 化 油 田的建 设 包 括 整 个 生 产 流 程 和业 务
期 长 ，劳 动强 度大 的缺 点 。 目前 ，无 线 通 讯 方 式 由于其 建 立 物 理 链 路 简 单 易 行 ，成 本低 ，功 能 扩 展方 便 Ｉ 广 泛 引 人 。，被 了 到示 功 仪 的数 据传 输 。无 线 通讯 技 术热 点 主要
了解 抽 油 机 采 油 数 据 一 种有 效 手 段 。示 功 仪 自动 测 量 和记 录抽 油 机 光 杆周 期 性 上下 运 动 时 不 同位
ｔｎ ｉ ，无 线 射 频 识 别 ）技 术 ，此 外 还 有 Ｕ ｏ ＷＢ （ １ Ｕ． ｔ ｄ ｂ ｎ ， 超 宽 带 载 波 技 术 ） Ｎ Ｃ （ ｅｒ ｒ Ｗｉｅａ ｄ ａ 、 Ｆ Ｎ ａ
数据 采集模 块
远 程终端单元
图２ 示功仪硬件结构
２系统 硬 件 设 计
２１ ． 数据 采集模 块设 计
Ｒ Ｕ （ ｅ ｏ ｅ ｉａ Ｕ ｉ Ｔ Ｒ ｍ ｔ Ｔｒ ｎｌ ｎ ，远 程终 端单 元 ）作 ｅ ｍ ｔ 为 网络 主节 点 ，数 据 采 集 模 块 作 为子 节 点 。主 节 点负责 Ｚｇ ｅ 网络 的建立 ，并把从子节点接收到 ｉ ｅ Ｂ 的数 据打包成符合 Ｇ Ｒ 协议 的数据传送 到远程 ＰＳ
油井示功图测试中出现的问题及解决方法
油井示功图测试中出现的问题及解决方法本文针对青海油田抽油机井现场示功图资料录取存在的问题进行分析，通过分析找出解决问题的方法，以此来保证油井示功图录取成功率。
关键词：抽油机井示功图综合测试仪传感器前言采油生产过程中动态分析分为区块、单井动态分析，对单井的分析，主要是进行地层潜力、地面设备和井下工况分析，明确诊断现存的问题，并且提出相应的解决措施。
对井下工况的判断，现场简单的方法是操作人员用手摸光杆、看光杆颜色、听出油声音、憋压等方式来判断是否正常生产，这种简单的方法只能大致判断泵况。
1927年发明了光杆动力仪检测方法，也就是示功图检测法，它是通过测取光杆的载荷与位移关系曲线，分析抽油设备工作状况。
因这种方法具有操作简单、使用方便、可检测的内容较广等特点，早已成为世界各国检测有杆泵抽油井工作状况的有效手段，至今仍在许多国家广泛应用。
随着测试环境的变化，各种各样复杂因素影响着测试的准确性，有些是操作的问题，有些是设备的因素，通过分析找出问题所在，并加以解决。
一、示功图及综合测试仪1.1示功图示功图就是描绘抽油机井驴头悬点载荷与光杆位移的关系曲线；它是解释抽油机井的深井泵的抽吸状况的最有效的手段，有理论示功图和实测示功图；通过比较直观的图形分析，可以判断抽油机井工作状况。
1.2目前所用的SF-5综合测试仪目前青海油田多数使用的是SF-5型综合测试仪，是用于诊断采油生产专业化智能测试仪，在计算机应用的基础上结合目前油田测试的要求及发展方向进行了研究和开发。
检测抽油机井的工作状况，优选抽吸参数为油井的科学管理提供可靠依据。
现场录取资料时，综合测试仪与手持传感器配套使用，测试示功图及漏失曲线，将录取的资料保存在测试仪中，将数据下载到计算机上进行分析，以判断深井泵的工作状况。
二．现场实际测试遇到的问题与解决方法2.1.操作综合测试仪出现的问题及解决方法实际测试中仪器使用环境比较复杂，综合测试仪与配套手持传感器现场操作会出现各种状况。
载荷传感器安装操作规程
载荷传感器安装操作规程载荷传感器是一种用于测量物体的重量或承载能力的装置。
它在工程领域中被广泛应用，特别是在重型机械、建筑工地和运输领域。
在安装载荷传感器时，需要遵循一定的操作规程，以保证安装的准确性和安全性。
以下是载荷传感器安装操作规程的详细说明。
一、前期准备1.对于不同型号的载荷传感器，操作人员应仔细阅读产品说明书，了解传感器的技术参数、安装要求和注意事项。
2.根据物体的重量和尺寸选择合适的载荷传感器，并确保传感器满足预定的测量范围和精度要求。
3.对于需要安装在机械设备或结构上的传感器，应查阅相关图纸和设计文件，了解安装位置、固定方式和支撑要求。
4.确定安装位置时，应考虑传感器的位置对于测量结果的影响，避免传感器受到振动、温度变化或压力的干扰。
二、传感器的安装1.传感器的安装必须由经过培训并具有相关技术资格的操作人员进行。
2.在安装传感器之前，需要确保安装位置的表面平整、结实，并且能够承受物体的重量。
3.传感器可以通过螺栓、焊接或固定夹具等方式进行安装。
根据具体情况选择合适的固定方式，并将传感器牢固地固定在安装位置上。
4.在安装传感器时，应注意保持传感器与测量物体之间的垂直关系，避免传感器发生偏斜或扭曲。
5.安装传感器后，应使用扳手或其他工具逐个检查螺栓、焊点或固定夹具的紧固情况，确保传感器的稳固性和可靠性。
三、连接电缆与调试1.将传感器的接线端子与电缆进行连接时，应确保接线正确，避免接线错误导致传感器损坏或测量结果错误。
2.在连接电缆之前，应检查电缆及连接头的完整性和良好状态，确保其能够承受传感器测量过程中的拉力和挤压力。
3.完成接线后，应使用万用表或相关测试设备测试传感器的输出信号是否正常，以及是否与显示仪表匹配。
必要时，可以进行校准或调整。
4.在进行测量之前，应对传感器进行静态和动态测试，验证传感器的准确性和稳定性。
四、安全注意事项1.在安装传感器过程中，应注意人身安全，避免受伤或造成设备损坏。
NAU7802
NAU7802在无线载荷传感器中的应用作者：李玉爽刘东明来源：《现代装饰·理论》2011年第07期摘要为满足油井现场在线测量示功图的需求，本文设计了一种无线载荷传感器，使用了具有24位分辨率的低功耗模数转换器NAU7802，简化了前端模拟电路设计。
文中分析了NAU7802特性，给出了NAU7802应用电路图，重点讲解了NAU7802初始化流程。
最后对系统进行了测试，结果表明采用NAU7802处理前端模拟信号，具有精度高、功耗低等特点，能够满足设计要求。
关键词示功图；无线载荷传感器；NAU7802载荷传感器是油井示功图测量仪器的重要组成部分，当前示功图测量仪器多半采用有线连接的载荷传感器，存在现场施工不便、无法长时间在线测量等弊端。
本文设计了一种无线载荷传感器，可以长时间安装在油井上，与无线位移传感器配合，实现实时在线示功图测量。
系统组成框图如图1所示。
对于无线载荷传感器来说，需要使用电池供电，工作环境比较恶劣，温度变化范围比较大，设计重点主要是测量精度和功耗控制[2]。
本文采用低功耗24位数模转换器NAU7802、低功耗单片机 P89LPC922和微功耗无线数传模块APC240实现载荷传感器的数据采集、处理和发送，由于采用了NAU7802处理前端模拟信号，大大简化了系统电路和软件编程，有效的降低了系统功耗，提高了测量精度。
1.NAU7802应用电路NAU7802是新唐公司近期推出的具有24位分辨率的低功耗模数转换器（ADC）。
工作电压2.7V~5.5V，工作电流2.6mA，待机电流0.1μA，内部集成了为传感器供电的可编程LDO，从电源特性可以看出，NAU7802非常适合于电池供电的非连续采集应用。
NAU7802片内集成了低噪声可编程增益放大器（PGA），放大倍数可选1—128。
A/D核心是一个分辨率为24位的sigma-delta（Σ-Δ）模数转换器，最高有效位数可达21位。
内部还集成了数字滤波器，可以对50Hz和60Hz的干扰进行-90dB的抑制。

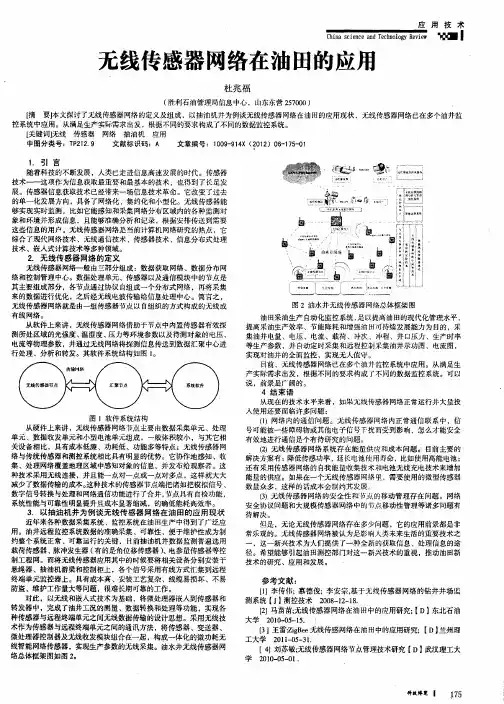

无线传感器网络在油田的应用
