硅稳压管稳压电路
《电子技术基础》复习题(模拟)
一、填空题：1—1—1 半导体是一种导电能力介于导体与绝缘体之间的物质。
常用的半导体单晶材料是硅和锗，还有部分金属与氧、硫、磷、砷等元素组成的氧化物。
1—1—2 利用半导体材料的某种敏感特性，如热敏特性和光敏特性可制成热敏电阻和光敏元件。
1—1—3 在本征半导体中，自由电子浓度等于空穴浓度；在P型半导体中，自由电子浓度小于空穴浓度；在N型半导体中，自由电子浓度大于空穴浓度。
1—1—4 半导体中的电流是电子电流与空穴电流的代数和。
杂质半导体中的多数载流子是由掺杂产生的；少数载流子是由本证激发产生的。
1—1—5 使PN结正偏的方法是：将P区接高电位，N区接低电位。
正偏时PN结处于导通状态，反偏时PN结处于截止状态。
1—1—7 反向电压引起反向电流剧增时的PN结处于击穿状态，该状态是稳压二极管的工作状态，是普通二极管的故障状态。
1—1—9 整流二极管的最主要特性是单项导电性，它的两个主要参数是：最大平均整流电流 和 最高反向工作电压 。
1—1—10 在常温下，硅二极管的开启电压(死区电压)约为0.5 V ，导通后在较大电流下的正向压降约为 0.7 V ；锗二极管的开启电压(死区电压)约为 0.1 V ，导通后在较大电流下的正向压降约为 0.3 V 。
1—1—11 理想二极管正向导通时，其压降为 0 V , 反向截止时，其中电流为 0 A 。
这两种状态相当于一个 开关 。
1—1—12 稳压二极管工作时，其反向电流必须在WmanW I I ~min 范围内，才能起稳压作用，并且不会因热击穿而损坏。
1—1—13 发光二极管内部 PN 结 ，当外加适当的正向电压时，N 区的自由电子和P 区的空穴在扩散过程中 复合 ，释放的能量以 光 的形式表现出来。
1—1—14 发光二极管按其发光效率的高低可分为 超高亮度 型 高亮度 型和 普通型。
1—1—15 用万用表及R ×100Ω或R ×1K 档测试一个正常二极管时指针偏转角很大，这时可判定黑表笔接的是二极管阳(正) 极，红表笔接的是二极管 阴（负） 极。
硅稳压管稳压电路
主要内容： 稳压电路的基本原理和分析方法。
重点难点：
稳压管和限流电阻的选取。
硅稳压管稳压电路
硅稳压管稳压电路
稳压电路（稳压器）是为电路或负载提供稳定的输出电 压的一种电子设备。
稳压电路的输出电压大小基本上与电网电压、负载及环 境温度的变化无关。理想的稳压器是输出阻抗为零的恒压 源。实际上，它是内阻很小的电压源。其内阻越小，稳压 性能越好。
因为受稳压管自身参数的限制，其输出电流较小，输出电压不可
调节，因此只适用于负载电流较小，负载电压不变的场合。
1. 电路结构
小结
2. 工作原理 3 . 稳压电路元件的选择
硅稳压管稳压电路
3. 稳压二极管稳压电路元件的选择
(1) 稳压管的选择 UZ = UO IZM= (1.5 ~ 3) IOM
(2) 稳压电路输入电压 UI 的选择 UI = ( 2 ~ 3 ) UO
(3) 限流电阻R的选择 稳压管流过的最大电流IZmax应小于等于稳压管的
最大稳定电流IZM ，即 IZmax ≤ IZM 稳压管流过的最小电流 IZmin 应大于等于稳压管的
稳定电流IZ，即 IZmin ≥ IZ
+
为保证稳压
u
管安全工作
–
IR R
C+
+
UI
DZ
–
IO
IZ +
RL UO
–
UIM UO R
I Omin
I ZM
UImin UO R
I OM
IZ
UIM UO R UImin UO
I ZM IOmin
IZ IOM
为保证稳ห้องสมุดไป่ตู้ 管正常工作
稳压管稳压原理
稳压管稳压原理
稳压管是一种常用的电子元件，其主要作用是将电路中的电压保持在一个稳定的水平上，从而稳定电路运行。
稳压管的实现是基于一个称为稳压原理的原理。
稳压原理是通过使用特殊的半导体材料，如硅和锗，以及特殊的设计结构来实现的。
稳压管通常由一个p-n结构组成，其中
p型半导体和n型半导体通过一个特殊的结构连接在一起。
在
正常工作状态下，稳压管的电压保持在一个固定的水平上，不受外部电压变化的影响。
稳压管的工作原理可以简单描述如下：当输入电压低于稳压管指定的标准电压（也称为稳压电压）时，稳压管会表现出一个非常高的阻抗，以阻止电流通过。
当输入电压高于稳压电压时，稳压管的阻抗会迅速降低，使电流可以流过，并将输出电压保持在稳定水平。
稳压管在电子设备中有广泛的应用，特别是在需要稳定电压的电路中。
例如，稳压管常用于电源电路中，以确保供电电压的稳定性。
此外，稳压管还可以用于保护其他敏感元件免受过高电压的损害。
总之，稳压管通过利用特殊的半导体材料和结构设计，在电路中起到稳定电压的作用。
通过调整稳压管的参数，可以实现不同的稳压电压，以适应不同的应用需求。
9.2.1 硅稳压管组成的并联型稳压电路_电工电子技术_[共2页]
![9.2.1 硅稳压管组成的并联型稳压电路_电工电子技术_[共2页]](https://img.taocdn.com/s3/m/3ccbebb5caaedd3382c4d320.png)
直流稳压电路 142 第9章电容C 又对交流接近于短路，故输出电压中交流成分很少，几乎是一个平滑的直流电压。
由于整流后先经电感L 滤波，总特性与电感滤波电路相近，故称为电感型LC 滤波电路，若将电容C 平移到电感L 之前，则为电容型LC 滤波电路。
图9-8 带电感滤波器的桥式整流电路图 图9-9 桥式整流电感型LC 滤波电路 （3）Π形滤波电路
图9-10所示为LC Π形滤波电路。
整流输出电压先经电容C 1滤除了交流成分后，再经电感L 和滤波电容C 2上的交流成分极少，因此输出电路几乎是平直的直流电压。
但由于铁芯电感体积大、笨重、成本高、使用不便，因此，在负载电流不太大而要求输出脉动很小的场合，可将铁芯电感换成电阻，即RC Π形滤波电路。
电阻R 对交流和直流成分均产生压降，故会使输出电压下降，但只要R L >>1/(ωC 2)，电容C 1滤波后的输出电压绝大多数降在电阻R L 上。
R L 越大，C 2越大，滤波效果越好。
图9-10 Π型滤波电路
9.2
直流稳压电路
通过整流滤波电路所获得的直流电源电压是比较稳定的，当电网电压波动或负载电流变化时，输出电压会随之改变。
电子设备一般都需要稳定的电源电压。
如果电源电压不稳定，将会引起直流放大器的零点漂移，交流噪声增大，测量仪表的测量精度降低等。
因此必须进行稳压，目前中小功率设备中广泛采用的稳压电源有并联型稳压电路、串联型稳压电路、集成稳压电路及开关型稳压电路。
9.2.1 硅稳压管组成的并联型稳压电路
1．电路组成及工作原理
硅稳压管组成的并联型稳压电路如图9-11所示，经整流滤波后得到的直流电压作为稳压。
科《模拟电子技术》试卷
专科《模拟电子技术》试卷一. （共86题,共269分）1. 在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是（）。
（2分）AA.NPN型硅管B.NPN型锗管C.PNP型硅管D.PNP型锗管2. 某场效应管的转移特性如图所示，该管为（D ）。
（2分）A.P沟道增强型MOS管B.P沟道结型场效应管C.N沟道增强型MOS管D.N沟道耗尽型MOS管3. 与甲类功率放大方式相比，乙类互补对称功放的主要优点是(C )。
（2分）A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失真4. 稳压二极管稳压时，其工作在(C )。
（2分）A.正向导通区B.反向截止区C.反向击穿区D.放大区5. 发光二极管发光时，其工作在(A )。
（2分）A.正向导通区B.反向截止区C.反向击穿区D.放大区6. 二极管最主要的特性是。
1. 单向导电性; （3分）7. 如果变压器二次(即副边)电压的有效值为10?V，桥式整流后(不滤波)的输出电压为V，经过电容滤波后为V，二极管所承受的最大反向电压为V。
（3分）案标准答案：1. 9; 2. 12; 3. 14;答题结果：正确！答题结果：错误！8. 差分放大电路，若两个输入信号u I1?=?u I2，则输出电压，u O?=?；若u I1?=?100?mV，u I 2?=?80?mV则差模输入电压u Id=?mV；共模输入电压u Ic?=mV。
（3分）★检查答案标准答案：1. 0; 2. 20; 3. 90;答题结果：正确！答题结果：错误！9. 在信号处理电路中，当有用信号频率低于10 Hz时，可选用?滤波器；有用信号频率高于10 kHz时，可选用?滤波器；希望抑制50 Hz的交流电源干扰时，可选用滤波器；有用信号频率为某一固定频率，可选用?滤波器。
（4分）★检查答案标准答案：1. 低通; 2. 高通; 3. 带阻; 4. 带通;答题结果：正确！答题结果：错误！10. 乙类功率放大电路中，功放晶体管静态电流I CQ?=、静态时的电源功耗P DC??=。

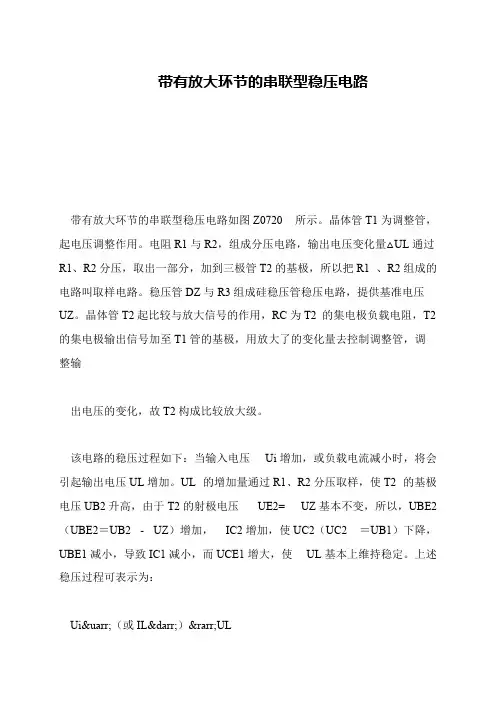

带有放大环节的串联型稳压电路
带有放大环节的串联型稳压电路 带有放大环节的串联型稳压电路如图Z0720 所示。
晶体管T1为调整管，起电压调整作用。
电阻R1与R2，组成分压电路，输出电压变化量△UL通过R1、R2分压，取出一部分，加到三极管T2的基极，所以把R1 、R2组成的电路叫取样电路。
稳压管DZ与R3组成硅稳压管稳压电路，提供基准电压UZ。
晶体管T2起比较与放大信号的作用，RC为T2 的集电极负载电阻，T2的集电极输出信号加至T1管的基极，用放大了的变化量去控制调整管，调整输 出电压的变化，故T2构成比较放大级。
该电路的稳压过程如下：当输入电压Ui增加，或负载电流减小时，将会引起输出电压UL增加。
UL 的增加量通过R1、R2分压取样，使T2 的基极电压UB2升高，由于T2的射极电压UE2= UZ基本不变，所以，UBE2（UBE2＝UB2 - UZ）增加，IC2增加，使UC2（UC2 ＝UB1）下降，UBE1减小，导致IC1减小，而UCE1增大，使UL基本上维持稳定。
上述稳压过程可表示为： Ui↑（或IL↓）→UL↑→UBE2↑→IC2↑→UC2↓（UB1↓）→UBE1↓→IC1↓→UCE1↑→UL↓ 同理，当Ui减小或IL 增大时，UL 降低，通过上述调整过程叉会使UL 上升，也维持UL 基本稳定。
由上述分析可以看出，典型的串联型稳压电路是由调整电路、取样电路、基准电源和比较放大电路四个基本部分组成。
其框图如图Z0721所示。
第六章 直流稳压电源习题及答案
第六章直流稳压电源一、填空题1、稳压电路使直流输出电压不受或的影响。
2、硅稳压二极管的稳压电路中，硅稳压二极管必须与负载电阻。
限流电阻不仅有作用，也有作用。
3、硅稳压二极管的动态电阻越，说明其反向特性曲线越陡，稳压性能越好。
4、串联型晶体三极管稳压电路的基本原理是将一个称为调整管的晶体三极管作为可变电阻，调整管和负载串联，当输出电压增加时，调整管的等效电阻，反之亦然。
5、如图7-7所示电路中，两只稳压管的稳压值分别Uz1＝8.2V,U Z2=6.3V,其正向管压降均为0.7V，则图（a）的输出电压为；图（b）的输出电压为；图（c）的输出电压为；图（d）的输出电压为。
图7-76、整流电路将电压变成脉动的电压。
7、直流稳压电路的作用是当电网电压波动、负载和温度变化时，维持输出稳定。
8、根据稳定器件与负载的连接方式来划分，最基本的稳压电路有两面三刀种：①是用硅稳压二极管构成的型稳压电路；②是用晶体三极管或集成电路组成的型稳压电路。
9、在硅稳压管稳压电路中，稳压管利用自身特性调节了流过负载的，限流电阻则与稳压管配合承担了引起输出电压不稳的变化量，从而保证了稳定的输出。
10、稳压管的电流调节作用是硅稳压管稳压电路能的关键。
11、串联型稳压电路是靠调整管作为元件。
从负反馈放大器的角度来看，这种电路属于负反馈电路。
调整管连接成射极跟随器，输出电压与基准电压成比，与反馈系数成比。
当基准电压与反馈系数已定时，输出也就确定了。
反馈越深时，调整作用越输出电压也就越，电路的稳压系数和输出电阻也就越。
12、串联型稳压电路中调整管工作在区，在负载电流较大时，调整管的集电极损耗相当，电源的效率较。
13、右图电路的名称是桥式整流滤波电路若u2=20V。
则u o=____若C开路，u o= ___若D1开路，u o= ___若C和D2开路，u o= __若R L开路，u o= __若R L=50Ω，则二极管的参数I F= ______ ，U RM=____电容C的参数选择 C=___ ，耐压=14、稳压管工作于PN结特性的________区，使用中要注意______________。
10第三节硅稳压管稳压电路11443-PPT文档资料
2. 当电网电压最低和负载电流最大时, I Z 的值最小： UImax - UZ - I Lmax > I Zmin R
9
UImax - UZ R< IZmin + ILmax
上页 下页 首页
第三节 硅稳压管稳压电路
[例10.5.1] 图示硅稳压管稳压电路中，设稳压管的UZ =6V, IZmax = 40mA，IZmin = 5mA ，UImax = 15V ， UImin = 12V ; RLmax = 600Ω ， RLmin = 300Ω 。给定当 IZ由 IZmax变到 IZmin ， UZ的变化量为0.35V。 （1）试选择限流电阻R； （2）估算在上述条件下的输出电阻和稳压系数。
1 26 R ( ) 2 4 0 0 . 0 0 50 . 0 2
可取R=200Ω。电阻上消耗的功率为：
2 ( 1 5 6 ) P [ ] W 0 . 0 4 W R 2 0 0
可选200Ω，1W的碳膜电阻。
11
上页
下页
首页
第三节 硅稳压管稳压电路
U 0 . 3 5 Z （ 2） r ( ) 1 0 Z I Z 0 . 0 40 . 0 0 5
R r 1 0 o Z
估算稳压系数是，取UI=0.5（15+12）V=13.5V,则
r 1 01 3 . 5 ZU I S 0 . 1 1 = 1 1 % r R U 0 06 O 2
硅稳压管稳压电路的缺点： 输出电压由稳压管的型号决定，不可随意调节； 电网电压和负载电流变化范围较大时，电路将不能适应。 为改进以上缺点，可以采用串联型直流稳压电路。
IR
+ UI R IZ IL
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅稳压管稳压电路
一、有“特异功能”的二极管稳压管
一般二极管都是正向导通，反向截止；加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。
但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；反过来着，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。
这种特殊的二极管叫稳压管。
稳压管的型号有2CW 、2DW 等系列，它的电路符号如图所示。
由硅稳压管组成的简单稳压电路如图5-l9 （a）所示。
硅稳压管DW与负载Rfz ，并联，R1为限流电阻。
这个电路是怎样进行稳压的呢？若电网电压升高，整流电路的输出电压Usr 也随之升高，引起负载电压Usc 升高。
由于稳压管DW与负载Rfz 并联，Usc 只要有根少一点增长，就会使流过稳压管的电流急剧增加，使得I1也增大，限流电阻R1上的电压降增大，从而抵消了Usr 的升高，保持负载电压Usc 基本不变。
反之，若电网电压降低，引起Usr 下降，造成Usc 也下降，则稳压
管中的电流急剧减小，使得I1减小，R1上的压降也减小，从而抵消了Usr 的下降，保持负载电压Usc 基本不变。
