(最最新)算王7.0文字教程

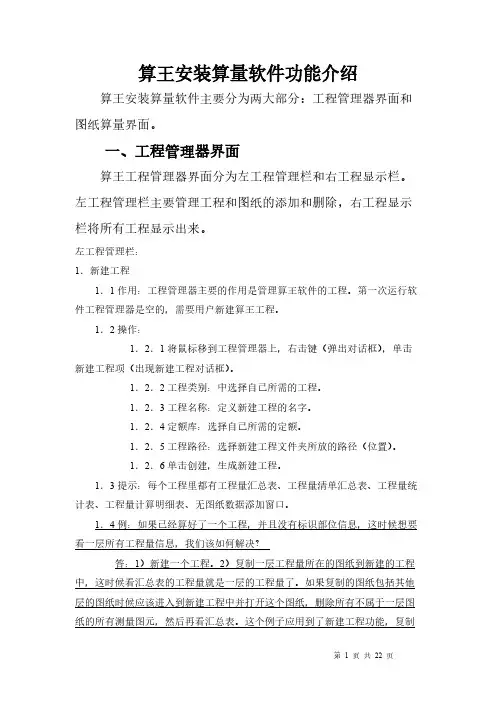

第一章学习指南初学1.了解工程管理器（新建工程和添加图纸等）2.掌握在图形数据窗口提取工程量的方法：提取长度、布置立管、数据量等方法3.在数据添加页上套定额4.设置相关项5.添加数据到工程中提高1.理解计算规则2.掌握相关项设置3.电气快速布线4.电气桥架及桥架上布线5.消防快速布线6.底图处理和数据提取7.变量设置与管理8.模板管理9.对量功能（看汇总表说明）第二章工程管理器及功能说明一．工程管理器介绍运行算王安装算量，首先进入的是“工程管理器”，工程管理器主要的作用是管理算王软件的工程。

第一次运行软件工程管理器是空的，需要用户新建算王工程。

如图：工程管理器左侧是工程显示树状视图，右侧是选中项信息数据统计显示视图。

工程显示树分为三级，第一级是根目录，点击右键可以添加工程或新建工程；第二级是工程名称目录，点击右键可以添加图纸、粘贴图纸、复制粘贴配置文件、修改工程名称等；第三级是工程数据表格及图纸项，双击相应项可以进入相应窗口。

二．新建工程第一步右键单击工程管理器的根目录，选择菜单上的“新建工程”如图：第二步在弹出的“新建工程对话框”上选择工程类别第三步输入工程名称第四步选择定额库，鼠标单击定额库路径编辑框旁边的按钮会弹出打开文件对话框，用户需要在电脑上找到算王的定额库文件注：算王定额库文件扩展名为“.de35”如：C:\工作\定额库相关\广东2006安装定额.de35第五步选择工程的存储路径。

注：工程的存储路径为工程文件存储在电脑上的位置第六步单击“创建”按钮，完成新建工程三．添加已有工程第一步右键单击工程管理器项，选择菜单上的“添加工程”如图：第二步在添加工程对话框上设置工程路径，鼠标单击按钮，并弹出的对话框上选择电脑上的算王工程文件夹。

注：算王工程是以文件夹的形式存在，如工程名称为“算王演示工程”，那么工程在电脑上存储的工程文件夹名字也为“算王演示工程”，不要在电脑上直接修改这个文件夹的名称。

第三步单击工程添加对话框上的“确定”按钮添加工程四．添加图纸第一步右键单击“工程名称”项并在菜单上选择“添加图纸”如图：第二步点击选择需要添加的图纸，可以多选。

注意：图纸名称项不可以重复第三步鼠标点击按钮，并在弹出的对话框中选择电脑上的cad图纸文件或jpg 格式的图纸文件，并单击“打开按钮”；注：按住Ctrl键可以一次选中多张图纸第四步鼠标点击图纸添加对话框上的“添加”按钮。

五．修改工程名称第一步右键单击“工程名称”项第二步在弹出的右键菜单上选择“修改工程名称”第三步在名称修改对话框中输入新的工程名称第四步单击名称修改对话框上的“修改”按钮六．移除工程第一步鼠标右键单击“工程名称”项第二步在弹出的菜单上选择“移除工程”注：此项操作不会真正在电脑上删除算王工程，只是把此工程从工程管理器上移除，下次用到可以通过“添加工程”功能添加到工程管理器中。

七．复制图纸第一步右键单击图纸项第二步在弹出的菜单上选择“复制”项注：复制时也会把此图纸上的工程量数据和测量图元一起复制，粘贴时候这些也都会粘贴进工程中八．粘贴图纸第一步在复制图纸以后，右键单击工程管理器上的目标工程第二步在弹出菜单上选择“粘贴”项注：复制时也会把此图纸上的工程量数据和测量图元一起复制，粘贴时候这些也都会粘贴进工程中九．删除图纸第一步右键单击图纸第二步在弹出菜单上选择“删除”注意：删除图纸的同时也会删除图纸相关的工程量和测量图元十．修改图纸名称第一步右键单击图纸第二步在弹出的菜单上选择“修改图纸名称”项第三步在名称修改对话框上输入新的图纸名称第四步点击“修改”按钮十一．复制粘贴工程配置文件说明：工程配置文件包括以下几种（1、已添加定额；2、已添加相关项；3、立管高度；4、分部分项；5、部位编号；6、系统编号；7、支路编号；8；计算规则等），复制粘贴配置文件功能可以把被复制工程的这些数据粘贴到被粘贴的工程中去。

第一步右键单击项目名称项，并选择“复制配置文件”第二步右键单击另一个项目名称项，并选择“粘贴配置文件”十二．模板导入及导出说明：模板导入及导出功能（在工程管理器树形窗口上点右键）；用户可以把自己定制好的模板保存起来，当重新安装系统或软件时候用户可以重新使用自己定制好的模板（注意：定制好模板后，最好导出模板保存起来）第三章图形数据输入窗口功能说明一．计算工程量过程说明第一步在图形区提取工程量数据（长度数据、立管或数量数据）第二步在数据添加页上设置工程量相关数据，包括定额、部位、系统、支路等第三步单击数据添加页上的“添加数据”按钮添加工程量到工程中，这时这些工程量数据就会在数据区显示。

二．名词解释1．底图：指的是用户导入到软件中的cad图纸或jpg格式的图纸如图：2．测量图元：指的是用户在底图上提取工程量数据时候产生的线段、立管标记和计数标记如图：测量线绿色表示长度数据已经测量出来但是并没有作为工程量数据添加到工程中红色的表示数据已经作为工程量数据添加到工程中立管绿色表示数据已经测量出来但是并没有作为工程量数据添加到工程中红色的表示数据已经作为工程量数据添加到工程中计数标记记录个数，一个标记表示1个绿色表示已经在图纸上标记但没有作为工程量添加到工程中红色的表示数据已经作为工程量数据添加到工程中三．图形数据输入窗口介绍1．双击工程管理器中的图纸进入图形数据输入窗口2．图形数据输入窗口由工具栏、图形区、数据区、数据添加页组成。

如图：3．工具栏介绍：退出图形数据输入窗口并打开工程管理器刷新数据区与图形区快捷键Ctrl+Q全屏显示图纸快捷键Ctrl+Q底图选择状态快捷键F2鼠标选择测量状态快捷键F3长度测量尺快捷键F4画圆弧立管布置状态快捷键F5计数标记状态快捷键F6布置桥架配线设置框立管高度设置框测量图元加锁图纸颜色切换设置测量图元颜色电气快速布线消防快速布线桥架快速布线快速数设备数量快速布置立管读取管件数量在图纸区查找配置文件管理打开测量图元属性窗口打开记事本设置比例尺设置测量图元显示大小切换到汇总表数据区数据输入到excel表中打开帮助文档4．图形区介绍：a．缩放图纸滚动鼠标滚轮对图纸做缩放处理b．移动图纸鼠标移动到图纸区内，按住鼠标滚轮并移动鼠标c．单击鼠标右键会弹出右键菜单如图：5．数据区介绍：显示已经计算过的工程量。

右键单击鼠标会弹出右键菜单如图：6．数据添加页介绍：四．测量长度在提取平面图纸上管线等长度时候会用到此项功能，在软件中测量长度有两种方法。

第一种测量长度方法：鼠标移动到图形区，在鼠标选择测量状态时在图纸的线段上点击鼠标左键，这时被点击的线上会布置上算王的测量线，并且在数据添加页上的工程量数据显示框中会显示被测量线的长度。

注：鼠标形状为时为鼠标选择测量状态，如果鼠标不是在鼠标选择测量状态时可以在工具栏上点击图标切换到鼠标选择测量状态，或在键盘上按F3键。

下图为测量前后的对比：（测量前）（测量后）第二种测量长度方法：第一步在工具栏上点击图标或在键盘上按F4键切换到测量尺状态。

第二步鼠标移动到图纸上需要测量位置的起点上单击鼠标左键。

第三步鼠标移动到需要测量位置的终点单击鼠标左键这时图纸上会出现一条绿色的测量线，并且在数据添加页上的工程量数据显示框中会显示这条测量线的长度。

如果要重新起头画另外一条测量线的话，可以按ESC键或右键单击鼠标，在弹出的菜单上选择“确定”项继续画下一条测量线。

如图分段画线：在工具栏上选择，可以分段画线，分段画线在给排水工程中测量数据时候比较方便。

画定长线：确定画线第一点后点击右键，然后点右键选，在弹出菜单上输入需要画线长度。

五．布置立管建筑图纸上画的都是平面图，如果要在软件上计算立面管线的工程量数据就需要通过布置立管来标识。

布置立管有两种方法：方法一：点布第一步在工具栏上的立管数据输入框上输入立管高度，支持公式如：0.5*3+0.8 如图第二步在工具栏上点击立管图标或按F5键，这时鼠标变为立管标记状态第三步在图纸上需要布置立管的位置点击鼠标左键，每点击一次就会布置一个立管（布置前）（布置后）方法二：快速布置立管第一步在功能条上的立管数据输入框上输入立管高度，支持公式如：0.5*3+0.8第二步在图纸上选中一个图块如图：（选中前）（选中后）第三步单击鼠标右键，并在弹出的菜单上选“快速布置立管”项这样所有被和被选中图块相同的图块上都会布置上一个立管。

如图：（快速布置立管前）（快速布置立管后）注意：快速布置立管时候，如果有当前测量线存在时候（即绿色测量线），这时候快速布置立管会根据测量线和设备相交情况布置，如果被选中设备及相同设备与当前测量线相交，有几根测量线和这个设备相交就布置几根立管。

（这个功能在电气工程中给插座和开关等布置立管时候十分方便）六．数设备数量数数量有两种方法：方法一：点数第一步在工具栏上点击计数图标或按F6键，这时鼠标变为计数状态第二步鼠标移动到图纸上需要计数的位置单击鼠标左键，每点击一次就会在图纸上放一个计数标记方法二：快速计数第一步在图纸上选中一个图块如图：（选中前）（选中后）第二步单击鼠标右键，并在弹出的菜单上选“快速标记”项。

这样所有被和被选中图块相同的图块上都会放上一个计数标记。

如图：（快速标记前）（快速标记后）注：快速数数量时可以组合数如：文字和图块组合图块和图块组合；操作方法：底图状态下选中文字和图块，右键选“快速标记”。

七．布置测量线时设置延长位置注：通过这种方法可以实现布线自动延伸到墙中心在鼠标选择测量状态下，选中一个设备，鼠标移动到蓝色块位置，鼠标变为状态时单击鼠标左键，然后移动鼠标，到目的位置单击鼠标左键。

设置完成后，测量时会自动延伸到新定义的位置，通过这样处理，就可以实现自动延伸到墙中。

八．电气快速布线第一步：在底图状态下选中一条线如图：或选中线和配线标识如图：建议用后一种选择方式。

第二步：在工具栏上选择按钮第三步：设置默认配线数量，如果图纸上管线没有标识配线数量，那么布置测量线时按设置的默认配线数量设置。

第四步：如要在图纸上布置特定根数的线，需要选中按钮，并选中相应根数，可多选，这样在快速布线时候，软件在布置测量线是读取出来的配线根数符合过滤条件就布置测量线，不符合就不布置。

（如果不需要过滤的话可忽略此步骤）第五步：点快速布线按钮布线。

注：这时候会根据图块来判断，只要和图块相连的就会布上测量线。

设备距离：如果线段延长线与图块相交，那么线段端点与图块交点的最近距离为设备距离。

断线长度：如果两条线段在同一直线上且不相交，量线段最近端点的距离。

九．桥架快速布线在工具栏上点按钮，会弹出桥架快速布线对话框：在底图上选中测量图元（计数标记除外），然后在左侧窗口选中要布置电缆的名称，点添加按钮添加到右侧窗口中，最后点“添加数据到工程中”按钮。
