三维激光扫描仪解决方案
法如三维激光扫描仪汽车工厂应用方案
法如三维激光扫描仪用于数字化工厂
南京龙测测绘技术有限公司
主要任务
•1、对现有厂房的土建结构、管道线路和输送等工艺设备进行现场数据采集扫描工作，通过激光扫描技术采集老厂房现有状态数据，为建立高精度激光扫描点云三维模型做技术支持。
•2、在项目施工跟踪过程，扫描现场施工数据与模型做比对，用于检查模型数据的质量，提高Layout数据的准确性和完整性。
通过上述服务工作，为后续相关二次规划提供准确的三维数字扫描参考模型，减少将来规划过程中模型不一致问题，提高规划质量和效率。
外业扫描
设站设置公共点（标靶或
参考球）
按键扫描
相机补充
参考球和标靶板
•单站扫描精度小于2MM •PTS/PTX/XYZ不同格式输出
网络发布
某汽车工厂三维扫描数字化工程
项目要点：
整个生产车间数字化测量
数万平方米区域
1天采集2000平方米左右
保证下次测量数据匹配问题
如果任意位置发生改动
可以及时更新总体数据库
用于虚拟安装后期添加更换设备
其他应用：干涉和布局。

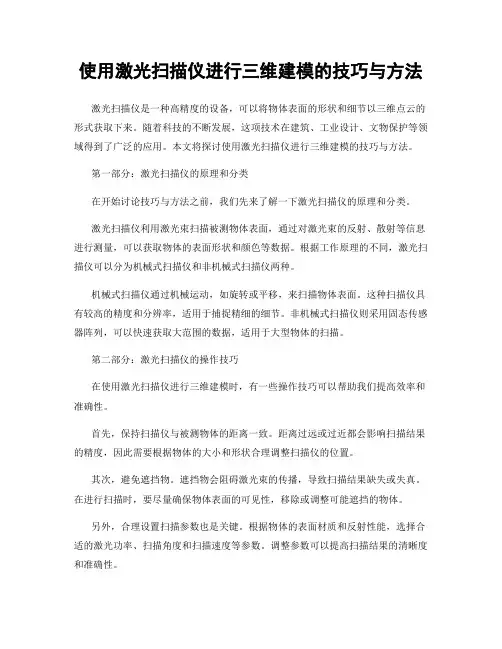

使用激光扫描仪进行三维建模的技巧与方法
使用激光扫描仪进行三维建模的技巧与方法激光扫描仪是一种高精度的设备，可以将物体表面的形状和细节以三维点云的形式获取下来。
随着科技的不断发展，这项技术在建筑、工业设计、文物保护等领域得到了广泛的应用。
本文将探讨使用激光扫描仪进行三维建模的技巧与方法。
第一部分：激光扫描仪的原理和分类在开始讨论技巧与方法之前，我们先来了解一下激光扫描仪的原理和分类。
激光扫描仪利用激光束扫描被测物体表面，通过对激光束的反射、散射等信息进行测量，可以获取物体的表面形状和颜色等数据。
根据工作原理的不同，激光扫描仪可以分为机械式扫描仪和非机械式扫描仪两种。
机械式扫描仪通过机械运动，如旋转或平移，来扫描物体表面。
这种扫描仪具有较高的精度和分辨率，适用于捕捉精细的细节。
非机械式扫描仪则采用固态传感器阵列，可以快速获取大范围的数据，适用于大型物体的扫描。
第二部分：激光扫描仪的操作技巧在使用激光扫描仪进行三维建模时，有一些操作技巧可以帮助我们提高效率和准确性。
首先，保持扫描仪与被测物体的距离一致。
距离过远或过近都会影响扫描结果的精度，因此需要根据物体的大小和形状合理调整扫描仪的位置。
其次，避免遮挡物。
遮挡物会阻碍激光束的传播，导致扫描结果缺失或失真。
在进行扫描时，要尽量确保物体表面的可见性，移除或调整可能遮挡的物体。
另外，合理设置扫描参数也是关键。
根据物体的表面材质和反射性能，选择合适的激光功率、扫描角度和扫描速度等参数。
调整参数可以提高扫描结果的清晰度和准确性。
第三部分：数据处理和建模软件的选择获取到三维点云数据后，我们需要进行数据处理和建模。
选择合适的软件工具可以帮助我们更好地处理数据和进行建模。
常见的数据处理软件有CloudCompare、MeshLab等，它们可以用来进行点云的滤波、重建、配准等操作。
通过滤波可以去除扫描过程中产生的噪声和杂点，重建可以将点云转化为平滑的表面模型，配准可以对多次扫描的数据进行融合。
在进行建模时，我们可以选择不同的软件工具根据需求进行操作。
激光扫描三维方案分析
三维激光扫描仪采集制作地面实景三维模型可行性分析1、三维激光扫描仪简介三维激光扫描仪是一种通过发射激光来扫描获取被测物体表面三维坐标和反射光强度的仪器，是一种无接触式主动测量系统。
由于激光扫描仪获取实际场景数据方法的方便，简单和数据精度高等优点，所以近年来对采用激光扫描仪获取地面目标地物三维数据并进行处理引起了人们注意。
另外，采集的三维数据在数字文物，城市规划，地形测量等方面有广阔的应用前景，一般情况下，三维激光扫描分为定点三维激光扫描仪、车载三维激光扫描仪和机载三维激光扫描仪。
机载三维激光扫描仪系统都单独使用脉冲飞行时间原理进行测距，2、三维激光扫描仪应用于城市三维建模技术分析机载激光雷达测量技术原理简介机载Lidar 系统的组成包括：（1）激光扫描仪，是一种主动遥感，用于测定传感器到地面的距离。
（2）高精度惯性导航仪（IMU），用于记录设备在工作过程中的姿态参数。
（3）GPS，包括机载GPS 和地面基站GPS，用于差分技术的全球定位系统，得到GPS 接受装置处的坐标信息。
（4）高分辨率的数码相机，拍摄高分辨率数码影像，用于制作正射影像；为提供建筑物侧面纹理信息，还可以同时另配置两个数码相机进行倾斜摄影。
通过这四种技术的集成，可以快速地完成地面三维空间地理信息的采集，通过数据预处理，便可得到具有坐标信息的激光点云数据和影像数据。
数据预处理结合IMU 记录的姿态参数、机载GPS 数据、地面基站GPS 观测数据、GPS 偏心分量、扫描仪和数码相机各自的偏心分量，进行GPS/IMU 联合解算，可以得到扫描仪及相机曝光瞬间的WGS84 坐标下的轨迹文件，进而快速确定激光点云的空间位置及影像的外方位元素。
若需转换坐标系统，则通过一定的方法进行平面与高程的坐标转换。
使用商业处理软件，可以快速将地面数据与非地面数据分离，得到纯地表数据，生成DEM；初始的影像外方位元素一般达不到精度要求，利用纯地表数据对影像外方位元素通过寻找同名像点的方式进行校正，可以快速生成DOM。
工程测量新技术—三维激光扫描技术(工程测量)
扫描仪的内部有一个固定的空间直角坐标系统。当一个扫描站上不能 测量物体全部而需要在不同位置进行测量时，或者需要将扫描数据转 换到特定的工程坐标系中时，都要涉及坐标转换问题。为此，就需要 测量一定数量的公共点来计算坐标变换参数。为了保证转换精度，公 共点一般采用特制的球面（形）标志（也称球星标靶）和平面标志 （也称平面标靶），在变形监测时一般采用贴片固定在监测对象上。
野外扫描方案设计
• 3).大范围区域扫描方案设计。当扫描范围比较大，扫描站 数较多时，采用一种拼接方式可能会有较大的累积误差。 目前大范围区域点云数据拼接是研究的热点问题，直接影 响野外扫描方案的制定。
野外获取点云数据
• 1.扫描的基本步骤。 • 在项目实施过程中，野外获取点云数据是重要的组成部分，
获取完整符合精度要求的点云数据是后续建模与应用的基 础。扫描开始前要做好相关准备工作，主要包括仪器、人 员组织、交通、后勤保障、测量控制点布设等。
野外获取点云数据
• 一个侧站上扫描的基本步骤为： • a.仪器安置。对于集成度较高的扫描仪，仪器安置主要工作包括电源
（锂电池或者交流电源）、对中（在需要条件下）、整平，这些操作 需要的时间非常短。对于扫描控制与数据存储采用笔记本电脑的分体 式扫描仪，需要将各个部件连接完整，就需要一定的时间内，一般是 半小时以内。 • b.仪器参数设置。在确认仪器安置无误后，可以打开仪器电源开关， 一般开机可能需要几分钟时间。当开机完成后，可以进行扫描参数设 置，主要包括工程文件名，文件存储位置，扫描范围，分辨率，标靶 类型等。其中与精度相关参数设置要与项目设计相符。
➢ 制定扫描方案的主要过程：
• 1）明确项目任务要求。当扫描项目确定后，承包方技术负责人必须向项目发 包方全方位细致的了解项目的具体任务要求，这是制定项目技术设计的主要 依据。

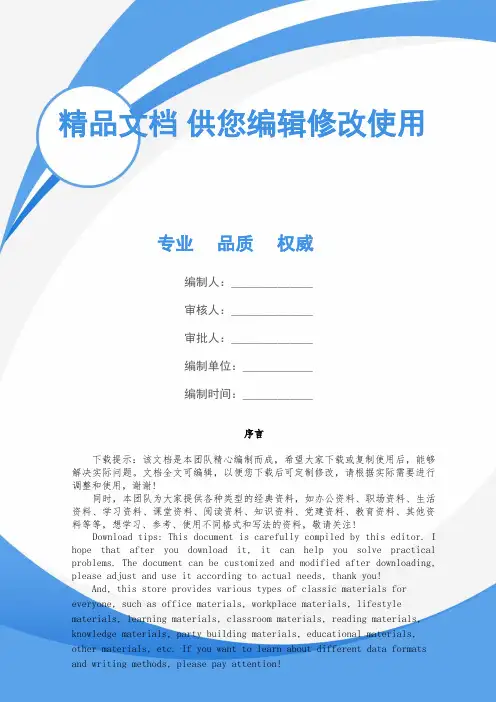

三维激光扫描点云数据处理及应用技术
精品文档供您编辑修改使用专业品质权威编制人：______________审核人：______________审批人：______________编制单位：____________编制时间：____________序言下载提示：该文档是本团队精心编制而成，希望大家下载或复制使用后，能够解决实际问题。
文档全文可编辑，以便您下载后可定制修改，请根据实际需要进行调整和使用，谢谢!同时，本团队为大家提供各种类型的经典资料，如办公资料、职场资料、生活资料、学习资料、课堂资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等，想学习、参考、使用不同格式和写法的资料，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestylematerials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!三维激光扫描点云数据处理及应用技术引言随着技术的不息进步，三维激光扫描点云数据已经成为得到高精度三维信息的一种重要手段。

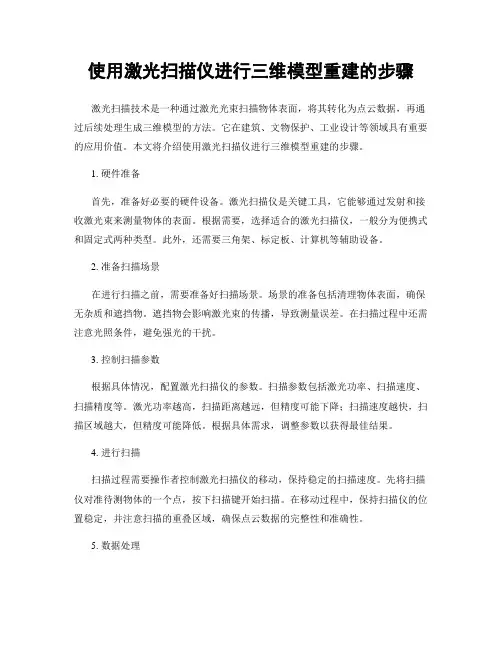

使用激光扫描仪进行三维模型重建的步骤
使用激光扫描仪进行三维模型重建的步骤激光扫描技术是一种通过激光光束扫描物体表面，将其转化为点云数据，再通过后续处理生成三维模型的方法。
它在建筑、文物保护、工业设计等领域具有重要的应用价值。
本文将介绍使用激光扫描仪进行三维模型重建的步骤。
1. 硬件准备首先，准备好必要的硬件设备。
激光扫描仪是关键工具，它能够通过发射和接收激光束来测量物体的表面。
根据需要，选择适合的激光扫描仪，一般分为便携式和固定式两种类型。
此外，还需要三角架、标定板、计算机等辅助设备。
2. 准备扫描场景在进行扫描之前，需要准备好扫描场景。
场景的准备包括清理物体表面，确保无杂质和遮挡物。
遮挡物会影响激光束的传播，导致测量误差。
在扫描过程中还需注意光照条件，避免强光的干扰。
3. 控制扫描参数根据具体情况，配置激光扫描仪的参数。
扫描参数包括激光功率、扫描速度、扫描精度等。
激光功率越高，扫描距离越远，但精度可能下降；扫描速度越快，扫描区域越大，但精度可能降低。
根据具体需求，调整参数以获得最佳结果。
4. 进行扫描扫描过程需要操作者控制激光扫描仪的移动，保持稳定的扫描速度。
先将扫描仪对准待测物体的一个点，按下扫描键开始扫描。
在移动过程中，保持扫描仪的位置稳定，并注意扫描的重叠区域，确保点云数据的完整性和准确性。
5. 数据处理扫描完成后，就得到了点云数据。
点云数据是由测量到的物体表面点所构成的三维坐标集合。
为了生成三维模型，需要对点云数据进行后续处理。
处理软件可以对点云数据进行滤波、配准、重建等操作，以获得更加准确、完整的模型。
6. 生成三维模型在数据处理的基础上，可以使用三维建模软件来生成三维模型。
根据具体需求和点云数据的特点，选择合适的建模方法，例如体素化、多边形网格、曲面重建等。
通过将点云数据转化为三维模型，可以对物体进行可视化、分析、修改和制造等应用。
7. 模型后期处理生成的三维模型可能存在一些不完善之处，需要进行后期处理。
后期处理可以包括去除无效部分、填充孔洞、优化拓扑结构等。
使用激光扫描仪进行城市三维模型构建的步骤与技巧
使用激光扫描仪进行城市三维模型构建的步骤与技巧近年来，随着科技的快速发展，激光扫描技术已经广泛应用于城市规划、建筑设计等领域。
激光扫描仪通过利用激光束对目标进行扫描，并以此获取目标的三维坐标数据，从而实现精确的三维模型构建。
本文将为您介绍使用激光扫描仪进行城市三维模型构建的步骤与技巧。
第一步，选用合适的激光扫描仪在使用激光扫描仪进行城市三维模型构建之前，我们首先需要选用适合的激光扫描仪。
市场上有各种不同类型的激光扫描仪，包括长距离扫描仪、短距离扫描仪等。
根据实际需求选择合适的设备，并确保设备的性能稳定、数据采集精准。
第二步，制定扫描计划在进行城市三维模型构建之前，我们需要制定详细的扫描计划。
首先，确定扫描的范围和目标，明确要扫描的城市区域或建筑物。
其次，确定扫描的密度和精度要求，根据实际需求决定扫描的参数设置。
最后，制定扫描的路径和时间安排，确保扫描过程的高效进行。
第三步，进行激光扫描在进行激光扫描时，需要将激光扫描仪安装固定或移动在扫描区域内。
通过激光束的发射和接收，激光扫描仪可以记录下目标的三维坐标数据。
在扫描过程中，需要注意避免遮挡物的干扰，确保数据的准确性和完整性。
第四步，数据处理与拼接获取到的三维坐标数据需要进行后期的处理与拼接。
首先，对扫描数据进行预处理，包括去除噪点、平滑数据等。
其次，对多个扫描点云数据进行配准，将其拼接成完整的三维模型。
在进行数据处理与拼接的过程中，需要使用专业的软件工具，如点云处理软件和三维建模软件等。
第五步，质量检查与修正在数据处理与拼接完成后，需要对生成的三维模型进行质量检查与修正。
通过与实际情况对比，检查模型的准确性和完整性，并及时进行修正。
在进行质量检查时，可以比对地面控制点数据和现场测量数据，以验证生成模型的准确性。
第六步，应用与优化完成城市三维模型构建后，可以将其应用于城市规划、建筑设计等领域。
通过三维模型，可以进行虚拟漫游、可视化分析等工作，为城市规划和建筑设计提供有力的支持。
三维激光扫描仪应用案例1.
三维激光扫描仪应用案例1：变形监测三维激光扫描仪是目前国际上最先进的获取物体三维点阵的设备。
它可以将任何大型的、复杂的实体或实景的三维数据完整地采集到计算机中，进而快速建立目标的三维模型并提取线、面、体等各种制图数据，它所采集的三维激光点云数据经过处理还可应用在许多场合。
三维激光扫描技术改变了传统的单点数据采集方式，可以在很短时间内以很小的采样间隔，获取实体表面各点坐标，实现“实景复制”。
优势：１、高效率；２、数据精细；３、与近景摄影测量相比方便建立模型缺点：１、目前价格高。
多发滑坡崩塌事故的某露天矿的高陡边坡需要变形监测。
采用三维激光扫描仪监测变形，需要解决的难题是：如何布设测站和控制标靶和目标球；如何统一各次扫描的坐标系统；如何提取变形信息；变形监测误差的估算；如何显示变形数据等。
变形监测方法：测站地点要选择在地面坚实、受变形影响小，且离变形体近（<150m）的地方；布设专用标牌；初始扫描并内业处理；按照观测要求，实施各期扫描并内业处理；提交数据和结论：由于点云数据极其密集，靠视力很难分辨一个点的变形情况，所以必须对变形体进行处理，以方便提取变形信息。
方法一：在变形体表面安装多个涂色的球形标志，根据颜色和形状，可以从扫描点云中将球形标志分辨出来，用Cyclone软件建立球模型并输出球心坐标，通过比较各时段扫描数据中相同球心坐标变化来提取变形信息。
模型（DTM），让所有时段的变形体模型的坐标方法二：根据所有点云数据建立变形体的数字地面系统一致，直接分析所有模型的变形。
对于滑坡监测，可以采用数字高程模型（DEM）。
根据DEM提取变形信息：由于不同时间段的DEM并不完全相同，为了比较相同水平坐标点的高程变化，需要以初始扫描时建立的DEM数据作为参考，将后面的DEM进行内插计算。
以该坐标相邻点的高程加权平均值作为该点高程。
最后比较相同点的高程变化来分析变形。
变形结果输出和显示：提取出的地形变化可以用Matlab和CAD下自主开发的软件来表示。
