日本神视色标传感器
五种常用的日本KEYENCE基恩士液位传感器,液位传感器分类以及工作原理
五种常用的日本KEYENCE基恩士液位传感器，液位传感器分类以及工作原理五种常用的日本KEYENCE基恩士液位传感器，液位传感器分类以及工作原理日本KEYENCE基恩士液位传感器是一种测量液位的压力传感器。
静压投入式液位传感器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用的隔离型扩散硅敏感元件或日本KEYENCE基恩士液位传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
日本KEYENCE基恩士液位传感器第一类为接触式，包括单法兰静压/双法兰差压液位传感器，浮球式液位传感器，磁性液位传感器，投入式液位传感器，电动内浮球液位传感器，电动浮筒液位传感器，电容式液位传感器，磁致伸缩液位传感器，伺服液位传感器等。
日本KEYENCE基恩士液位传感器静压投入式液位传感器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。
4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。
利用流体静力学原理测量液位，是压力传感器的一项重要应用。
采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。
1、日本KEYENCE基恩士液位传感器浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。
浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的，它在工作时可以通过现场按键来进行常规的设定操作。
日本KEYENCE基恩士液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。
它具有结构简单，定位精度高；没有机械部件，不需调试；灵敏度高及耐腐蚀；耗电少；体积小等诸多优点而受到市场的逐渐认可。

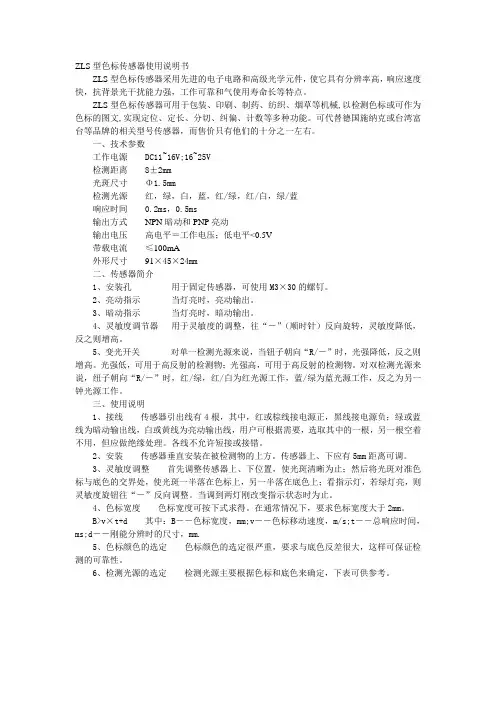

ZLS型色标传感器使用说明书
ZLS型色标传感器使用说明书ZLS型色标传感器采用先进的电子电路和高级光学元件，使它具有分辨率高，响应速度快，抗背景光干扰能力强，工作可靠和气使用寿命长等特点。
ZLS型色标传感器可用于包装、印刷、制药、纺织、烟草等机械,以检测色标或可作为色标的图文,实现定位、定长、分切、纠偏、计数等多种功能。
可代替德国施纳克或台湾富台等品牌的相关型号传感器，而售价只有他们的十分之一左右。
一、技术参数工作电源 DC11~16V;16~25V检测距离 8±2mm光斑尺寸Φ1.5mm检测光源红，绿，白，蓝，红/绿，红/白，绿/蓝响应时间 0.2ms，0.5ms输出方式NPN暗动和PNP亮动输出电压高电平＝工作电压；低电平<0.5V带载电流≤100mA外形尺寸91×45×24mm二、传感器简介1、安装孔用于固定传感器，可使用M3×30的螺钉。
2、亮动指示当灯亮时，亮动输出。
3、暗动指示当灯亮时，暗动输出。
4、灵敏度调节器用于灵敏度的调整，往“－”（顺时针）反向旋转，灵敏度降低，反之则增高。
5、变光开关对单一检测光源来说，当钮子朝向“R/－”时，光强降低，反之则增高。
光强低，可用于高反射的检测物；光强高，可用于高反射的检测物。
对双检测光源来说，纽子朝向“R/－”时，红/绿，红/白为红光源工作，蓝/绿为蓝光源工作，反之为另一钟光源工作。
三、使用说明1、接线传感器引出线有4根，其中，红或棕线接电源正，黑线接电源负；绿或蓝线为暗动输出线，白或黄线为亮动输出线，用户可根据需要，选取其中的一根，另一根空着不用，但应做绝缘处理。
各线不允许短接或接错。
2、安装传感器垂直安装在被检测物的上方。
传感器上、下应有5mm距离可调。
3、灵敏度调整首先调整传感器上、下位置，使光斑清晰为止；然后将光斑对准色标与底色的交界处，使光斑一半落在色标上，另一半落在底色上；看指示灯，若绿灯亮，则灵敏度旋钮往“－”反向调整。
CRT系列颜色传感器LRT系列荧光传感器KRT系列色标传感器
3 种可能的示教类型 静态 2-点示教
动态 2-点示教
静态 1-点示教
适用于标记和背景的手动定位 标记和背景进行静态示教的示教过程 （系统处于静止状态） 检测与基准值相同的标记
适用于机器运转时的移动标记的示教 标记和背景进行动态示教的示教过程 （系统处于运转状态） 检测与基准值相同的标记
适用于基准值外的所有标记检测 基准值进行静态示教的示教过程 （系统处于静止状态） 检测与基准值不同的所有反射标记
不锈钢外壳 AISI 316L 检测距离 13 mm 三色光或白光 各种示教程序 利用示教进行开关量阀值调节 通过 EasyTune 进行开关量阀值更正 响应时间 50 µs 开关频率 10 kHz 远程示教和按键锁定
脉宽延长 IO-Link 接口可选
超快、高分辨率速度型
KRT 20
带有可互换物镜的金属外壳 检测距离 12 / 20 mm 和 50 mm 非常高的分辨率 响应时间 16 µs 开关频率 31.25 kHz 开关量和模拟量输出 内置温度补偿功能 脉宽延长 开关量阀值转换
颜色传感器
荧光传感器
色标传感器
三项科技，无限可能
CRT 系列颜色传感器
LRT 系列荧光传感器
KRT 系列色标传感器
此类型传感器对颜色进行检测并将它 们与存储的参考值进行对比，任何时 候当一个物体或制成品的颜色都可以 作为分选或检查的标准时，这是最佳 的方案。根据系统的配置以及给定的 公差值，检测结果作为转换信号被输 出。这里相关的因素包括处理速度、 传感器的响应时间、简单处理及在实 际使用中示教等。
颜色是自动化处理中控制和监控的重 要特征。这些传感器对物体颜色进行 检测，并在给定的公差范围内将其与 示教参考值进行比对。这里具有决定 性的因素首先是快速、简单的示教过 程、高处理速度以及非常可靠的检 测，即便是颜色中非常细微的差别。

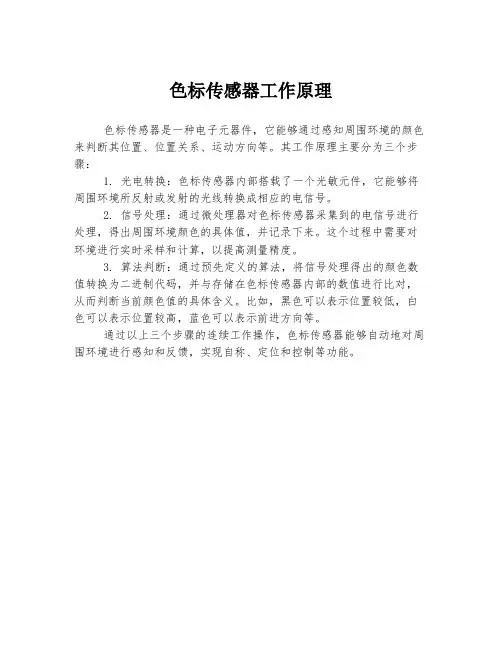

色标传感器工作原理
色标传感器工作原理
色标传感器是一种电子元器件，它能够通过感知周围环境的颜色来判断其位置、位置关系、运动方向等。
其工作原理主要分为三个步骤：
1. 光电转换：色标传感器内部搭载了一个光敏元件，它能够将周围环境所反射或发射的光线转换成相应的电信号。
2. 信号处理：通过微处理器对色标传感器采集到的电信号进行处理，得出周围环境颜色的具体值，并记录下来。
这个过程中需要对环境进行实时采样和计算，以提高测量精度。
3. 算法判断：通过预先定义的算法，将信号处理得出的颜色数值转换为二进制代码，并与存储在色标传感器内部的数值进行比对，从而判断当前颜色值的具体含义。
比如，黑色可以表示位置较低，白色可以表示位置较高，蓝色可以表示前进方向等。
通过以上三个步骤的连续工作操作，色标传感器能够自动地对周围环境进行感知和反馈，实现自称、定位和控制等功能。
松下神视光电说明
（单位：mm） 12 尺寸
NX5系列
灵敏度调节器 （注2）
MS-NX5-1的安装 （另售安装支架）
(43) 40 21 5.2
“P” 的为透过型传感器投光器，D” “ 的为透过型传感器受光器。 (注1)： 在铭牌上型号后缀 如 透 过 型 传 感 器 投 光 器 为 ： NX5-M10RP， 透 过 型 传 感 器 受 光 器 为 ： NX5(注2)： M10RAD 带偏极滤光镜的回归反射型传感器透过透明胶片检测光泽或光滑物体时，由于 “9带偏极滤光镜的回归反射型传感器” 。 (注3)： 光线偏化可能会不稳定。请参考 回归反射型传感器的检测距离和检测物体是对反射镜RF-230的值。检测距离是 反射镜可放置距离。传感器可检测0.1m以内的物体。
2 注意事项
本产品是以工业环境使用为目的所开发、制造的产品。 请确认在电源关闭状态下进行接线。 注意错误接线可能损坏传感器。 请勿与高压线或电源线一起或在同一电线管内运行线路。这可能会由于感 应引起失灵。 请确认电源电压在额定范围内变化。 如果电源由一商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。 电源接通后的短时间50ms内，请勿使用。 如果在该产品附近使用产生噪音的设备，如开关调节器或转换发动机等， 请将设备机架接地端子(F.G.)接地。 0.3mm2以上电缆可延长至总长不超过100m。 当连接一个如DC继电器的感应负荷时，连接一个如右图所示的电涌吸收器。 请勿将传感器直接暴露于快速启动灯或 DC继电器 高频照明设备的荧光下，这样会影响检 确保连接了 电涌吸收二 测性能。 传感器 极管 输 COM. 本传感器仅适用于室内使用。 出 ＋ 避免灰尘、污垢和水蒸气。 继 － 请勿将传感器与水、油、油脂或有机溶液， NO 电 器 NC 如稀释剂等直接接触。 为了与CE使用条件一致，需遵循以下几项： ·输出额外电压应该与传感器电源电压相同。 ·确保为电源电压的输入和输出增加短路保护 （保险丝或断路器） 。
日本神视色标传感器_图文.
红色
绿色
蓝色
具有多种最先进的色标检测功能可根据用途选择检测模式。
具有45! s超高速反应的“色标模式”和色标辨别性能最先进的“彩色模式”,用户可根据需求选择使用。
是利用三种(R·G·BLED中的一种(单色,
实现45! s的超高速反应的检测模式。
通过最佳LED自动选择功能可自动选择最佳的LED。
最适于高速检测。
色标模式
3
最佳LED自动选择功能
可从R ·G ·B LED三种颜色中选择最佳的颜色搭配。LX-100的色标模式装备了“最佳LED自动选择功能” ,以自动选择将色标和底色对比(S /N比最大的LED ,进行最佳检测。因为不是根据色标和底色的反射量差距而是根据两者的对比来自动辨别LED ,所以能进行更为稳定的检测。
备了以红色、绿色、蓝色三种颜色的LED为一体的投光元件。
SUNX独有的共轴反射光学系统支持高精度检测。此外,还采用了超强抗刮伤的玻璃透镜。
能满足多方面的色标检测需求
4位数字显示操作盘
12bitA /D转换器受光元件
保护结构IP67共轴反射光学系统和
根据用途共有两种检测模式可供选择。图象
把色标和底色对照后,从三种颜色(R ·G ·B中自动选用最合适的LED。可以实现超高速(反应时间为45! s的色标检测。同时利用三种颜色(R ·G ·B LED。教导时让传感器记忆好反射光的R ·G ·B比率。仅根据此记忆好ຫໍສະໝຸດ 比率来进行检测所以检测精度非常高。
光电传感器
数字式色标传感器
LX -100
系列
最先进的色标传感器上市!高分辨率A /D转换器
最佳LED自动选择功能
1
投光用镜片受光用镜片玻璃透镜
高精度·共轴反射光学系统
松下电工神视株式会社商品报告10月号
②
①
④ ③
对象机种
全部商品
变更时期
从2010年10月生产份开始实施变更。
3
商品报告
规格变更
经销商用
2010年10月 第855号 松下电工神视株式会社 松下电工（中国）有限公司 控制机器事业本部
内置放大器・超小型传感器 EX-L200
删除本体刻印CE标识的联络
变更内容
内置放大器・超小型激光传感器EX-L200系列，删除本体刻印之CE标识。 本次变更不对产品的订购产品号，型号，检测性能，检测特性，外形尺寸，价格作任何变更。
予以删除。 CE标识由于印刷在警示铭牌上，客户可依此判断产品是否取得CE认证。
警示铭牌 透过型则贴附在投光器的电缆线上。
对象机种
EX-L200系列全机种
变更时期
从2010年9月生产份开始实施变更。
4
商品报告
经销商用
2010年10月 第856号 松下电工神视株式会社 松下电工（中国）有限公司 控制机器事业本部
型号
EX-15 EX-15-C5 EX-15E EX-15E-C5 EX-17 EX-17-C5 EX-17E EX-17E-C5 EX-19A EX-19A-C5 EX-19A-PN EX-19A-R EX-19B EX-19B-C5 EX-19B-PN EX-19B-R
变更时期
2010年10月生产份开始实施变更。（依次实施替换）
色标传感器
在单色光源中，绿光LED（565mm）和红光LED（660mm）各有所长，绿光LED比白炽灯寿命长，并且在很宽的颜色范围内比红光源灵敏度高，红光LED对有限的颜色组合有响应，但它的检测距离比绿光LED远，通常红光源传感器的检测距离是绿光源传感器的6～8倍蓝色光源 色标传感器常用于检测特定色标或物体上的斑点，它通过与非色标区相比较来实现色标检测，而不是直接测量颜色。
色标传感器是一种双透镜系统，受光器接收到由投光器发出被检测物表面漫反射光而引起动作来进行检测。
注： 电位器旋转角度为270°,须按箭头标识旋转，直至拧不动为止,切不可强行再拧。
Color s ensors use in detection the specific mark or the color point on the o ject surface. It is through comparison of non-color areas to achieve the color detection, but not detect the color in directly. Color sensor is a system with double lens, it works via detect the light from the emitter what after the reflected by the object surface.. Note: Potentiometer wring angle is 270°, user turn it need accord to arrow logo When it can not move, the user must not turn it anymore.Color sensor s ( Detect color · Light and dark), Depend on the color which could distinguish color select the mark, sensor to distinguish the color and light source:Green light Blue light 黑 Black蓝 Blue绿 Green红 RedIn the monochromatic light source，green LED（565mm） and red LED（660mm）have their own strengths, green. LED have a long life then incandescent, and have a higher sensitivity than red light source in a widely range. Red. LED have responses with few color combine only, but it have a longer detection distance than green LED,Red light source detection distance is 6~8 times of green light.SPM 系列记号传感器(检测色感·明暗)根据可判别彩色记号的颜色来选择色标传感器识别色与光源：白色光源 红色光源 绿色光源 标识色底色 White lightRed light橙 Orange黄 Yellow黑 Black蓝 Blue 绿 Green 红 Red 橙 Orange 黄 Yellow Marking colorBackground白 White白 WhiteIP65PBT2m PVC电缆 2m PVC cable。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检测
教导结束。 自动选择最佳LED，并自动恢复为RUN模式。
其他的教导方法
• 全自动教导：在色标模式物体移动的情况下传感器自动恢复。 • 1点教导：在彩色模式将检测的颜色与光点一致后进行教导。
可从外部教导
安装在装置内部的色标传感器，也通过操作盘、触摸屏等装 置外侧的装备进行外部输入教导。种类切换也非常简单。
OFF按钮 （PRO模式时：确定按钮）
New Advanced sensor with Visible Indicator
初学者也能立即掌握的MODE NAVI
MODE NAVI使用6个指示灯来显示传感器的基本操作项目，一眼即可辨认出当前所设定的是何种操作模式。操作极为简单。
检测模式。在数字显示屏上显 示入光量（色标模式时），颜 色一致度（彩色模式时）
如需在色标上设定为ON，只要按下ON按钮即可。
下面以“2点教导”为例介绍最基本的设定方法：
模式选择 按MODE按钮选择TEACH模式。
1 LED按顺序亮起，可瞬时检查各LED的反射光量。
教导
1 将光点与色标对准，按下ON按钮。 2 将光点与底色对准，按下OFF按钮。 ※ 1 和 2 的顺序可颠倒。
设定完成显示
显示 显示模式 ECO模式（注4） 反转模式（注5）
标准 百分比显示（注3）
OFF ON OFF ON
OFF ON OFF ON OFF ON OFF ON
显示 按钮锁定
定时模式
FULL锁定 （不允许全操作）
non OFF延迟 ON延迟
RUN教导 （只允许教导）
non OFF延迟 ON延迟
RUN调节 （只允许基准值调整）
色标检测中入光量差距越大检测便越容易，同时
入光量比率越高则检测越稳定。
如对包装薄膜，因为蓝色LED的入光量比率有优
势，它能进行更稳定的检测，所以在这种情况下
使用蓝色LED进行色标检测。
如此，LX-100会自动选择能获得最稳定检测结 果的最佳LED。
最佳
反
反
反
射
射
射
光
光
光
色标 底色
6 光量比 = : 8
2
具有多种最先进的色标检测功能 可根据用途选择检测模式。
具有45!s超高速反应的“色标模式” 和色标辨别性能最先进的“彩色模式”， 用户可根据需求选择使用。
红色
色标模式
绿色
是利用三种（R·G·B）LED中的一种（单色）， 实现45!s的超高速反应的检测模式。
通过最佳LED自动选择功能可自动选择最佳的LED。 最适于高速检测。
型
用于插入式连接器型的匹配电缆
种 类
型 号
直线型 弯头状型
CN-24B-C2 长2m CN-24B-C5 长5m CN-24BL-C2 长2m CN-24BL-C5 长5m
插入式连接器型传感器不附带匹配电缆，请另行订购。
内 容
用于插入式连接器型匹配电缆
• CN-24B-C2 • CN-24B-C5
• CN-24BL-C2 • CN-24BL-C5
蓝色
自动选择
最佳LED自动选择功能
可从R·G·B LED三种颜色中选择最佳的颜色搭配。LX-100的色标模式装备了“最佳LED自动选择功能”，以自动选择将色 标和底色对比（S／N比）最大的LED，进行最佳检测。因为不是根据色标和底色的反射量差距而是根据两者的对比来自动辨 别LED，所以能进行更为稳定的检测。
1. 色标1点教导
a
c
b
2. R·G·B比率计算
R :15
b
G :10
B: 5
3. 高精度辨别光点内颜色（R·G·B比率）的一致度。
a 不一致
b 一致
c 不一致
反 射 光ຫໍສະໝຸດ 色标即使颜色极为相似也可通过R·G·B比率进行高精度辨别。
13 : 10 : 5
15 : 10 : 5
15 : 10 : 6
4
通过数字显示即可简单设定！ 可对设定内容进行数字管理。
• MS-LX-2
附带2个带垫圈M4螺丝（长30mm）
8
LX-100
规格
种类
电缆型
插入式连接器型
型 NPN输出型
LX-101
LX-101-Z
项 目 号 PNP输出型
LX-101-P
LX-101-P-Z
检
测
距
离
10ע3mm
光
点
尺
寸
1ן5mm（检测距离10mm时）
电
源
电
压
12～24V DCע10% 脉动P-P10%以下
通过4位数字显示可确认色标和底色的入光量。 另外，基准值能够用数值来管理所以标准化也简单。 因为一显示直接代码既可确认设定内容 所以可有效地进行远距离维护。
MODE指示灯 工作状态指示灯
4位数字显示 （显示入光量及各种设定值）
MODE指示灯
MODE按钮 （PRO模式时：取消按钮）
ON按钮 （PRO模式时：选择按钮）
RUN
基准值设定（教导）模式
TEACH
基准值微调模式
ADJ
COLOR
可进行色标模式／彩色模式选 择的模式
TIMER 定时种类的选择模式。
PRO
可对按钮锁定、定时设定等多 种功能进行设定的模式
检测状态可进行数字管理
操作人员通过数字显示屏一眼就能确认 现在的传感器的检测状态。并且各包装 薄膜上的传感器设定也通过数字指示屏 可以确认。
色标 底色
8 光量比 = : 4
色标 底色
4 光量比 = : 1
3
彩色模式
同时使用三种颜色（R·G·B）的LED， 通过反射光的R·G·B比率高精度判别色标颜色。 也可有效检测色标周围那些带花纹及 图案的薄膜等。
将文字周围的颜色作为色标来检测
将特定的颜色作为色标来检测
高精度色标颜色辨别
在彩色模式，同时利用三种颜色（R·G·B）的LED，根据R·G·B比率辨别色标颜色。通过内置12bitA/D转换器可以实现分 辨率达1／4000的高精度判断。下图是该结构的示意图。
光电传感器
数字式色标传感器
LX-100系列
EMC指定适用
最先进的色标传感器上市！
高分辨率A/D转换器
最佳LED自动选择功能
能满足多方面的色标检测需求
新开发
R·G·B一体投光元件
为了满足多方面的色标检测需求，装 备了以红色、绿色、蓝色三种颜色的 LED为一体的投光元件。
高精度·共轴反射光学系统
SUNX独有的共轴反射光学系统支持 高精度检测。此外，还采用了超强抗 刮伤的玻璃透镜。
L-ON 色标模式（绿色）
D-ON
L-ON 色标模式（蓝色）
D-ON
FINE COARSE
FINE COARSE
FINE COARSE
FINE COARSE
L-ON 色标模式（红色）
D-ON
彩色模式
一致ON 不一致ON
FINE COARSE
FINE COARSE
FINE COARSE
FINE COARSE
消
耗
电
力 通常时：750mW以下（电源电压24V时，消耗电流30mA以下），ECO模式时：600mW以下（电源电压24V时，消耗电流25mA以下）
输
出
(O U T)
〈NPN输出型〉
〈NPN开路集电极晶体管
• 最大流入电流：50mA
• 外加电压：30V DC以下（输出和0V之间）
1
• 剩余电压：1.5V以下（流入电流为50mA时）
G（绿色）LED亮起
B（蓝色）LED亮起
三种颜色（R·G·B） LED同时亮起。
根据用途共有两种检测模式可供选择。
色标模式
彩色模式
把色标和底色对照后，从三种颜色（R·G·B）中 自动选用最合适的LED。可以实现超高速（反应时 间为45!s）的色标检测。
同时利用三种颜色（R·G·B）LED。教导时让传 感器记忆好反射光的R·G·B比率。仅根据此记忆 好的比率来进行检测所以检测精度非常高。
操作盘 带点击感的三个大型按钮实现了简单操作。
业界最高
12bitA/D转换器 实现高达1/4000的分辨率，可进行高精度 色标检测。
受光元件
保护结构IP67 清洗机器和生产线时即使沾水也不受影响 的防水结构。
图象
共轴反射光学系统和 约1mm×5mm的极细光点使高精度检测得以实现。
色标模式
彩色模式
R（红色）LED亮起
直接代码显示用例 ※详情请参阅P.7的“直接代码表”。
您能告诉我直接 代码吗？
是0004。 色标的入光量2300、 底色的入光量860。
第一位：色标模式（绿色LED） 第二位：标准显示／ECO模式无效／显示反转无效 第三位：按钮锁定模式…FULL／无定时 第四位：定时时间20ms
出厂时的默认设定
教导极其简单
non OFF延迟 ON延迟
显示 定时时间
1ms 2ms 5ms 10ms 20ms 50ms 100ms 200ms 500ms
注：1）传感器自动设定色标模式的L-ON／D-ON，比如在2点教导中，如需ON输出的色标上按ON按钮，需OFF输出的底色上按OFF按钮即可设定。此时，操作人员根本无需去留心L-ON／D-ON。 2）将检测精度设定为FINE（标准）／COARSE（粗略）两个阶段。 3）百分比显示仅在色标模式中有效。 4）所谓ECO模式为在RUN模式时，一定时间（约10秒以上）没有按钮操作的话，自动关闭数字显示以节省电力的功能。按任意按钮数字显示会再次亮起。 5）反转模式是传感器将数字显示颠倒安装时，使数字显示倒转以便于观察的功能。
