10KV配电网控制器保护参数定值设置(仅供参考)1
10kV配电系统的保护配置及定值计算方法
10kV配电系统的保护配置及定值计算方法10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，所以完善配置10kV配电系统的保护及正确计算定值十分重要的。
下面就让小编大家来学习一下10kV配电系统的保护配置及定值计算方法。
（1）10kV配电系统的保护配置情况大部分工厂企业及居民小区用电是10kV供电，并设置配电房，一般情况下一个配电房安装一台或二台10kV/400V的配电变压器，用380V/220V电压供用户用电，一次系统接线图，如图1。
用电单位的保护配置存在下面几种情况：1. 10kV配电房单台变压器容量小于800kVA时，为了简化和节省费用，10kV侧往往只装环网柜，内配设负荷开关和熔断器，不装设断路器和继电保护装置，所以当发生短路故障时，只能靠熔断器熔断来保护变压器。
这种配置的缺点，一是变压器没有过载保护；二是熔断器熔断电流有分散性、时限不稳定，容易发生越级跳闸，造成停电扩大。
2. 当变压器单台容量大于800kVA及以上时，10kV侧开关柜内均装设断路器并配置继电保护装置，配置保护的型式有两种：①装设GL-10系列反时限过电流继电器，构成过电流保护，电流定值可以从端子上做阶梯状调节，缺点是时限调节误差较大，构成上下级保护时限配合难度大。
②装设微机保护比较完善，具有过负荷保护信号、过电流保护和速断保护作用跳闸，保护定值和时间调整比较精确和方便，建议推广选用。
3. 有些10kV专线工业用户，主要用电负载是高压电动机，如轧钢和穿孔行业，其高压电动机容量较大，有的达2500kW及以上。
在生产过程中，经常会连续不断地发生电动机短时（1~2s）的过载，因过载有随机性，所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关（如图1中B1）跳闸，造成整条10kV线路停电。
如某钢铁企业一台2500kW轧钢电动机在轧钢过程中，10kV侧瞬间最大尖峰电流高达800A以上，远超过该线路变电所开关处的过流保护定值和时限。
10kv高压线路保护定值如何调整
10kV配电线路保护的整定计算10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
关键词：10kV 配电线路保护整定计算110kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV 变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A 的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
2 问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。
因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。
对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。
3 整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
10kV及以下配电网定值整定
过流Ⅱ段：躲额定电流 IL2=KK×Ie／Kfh
（微机保护：KK=1.3-2，Kfh=0.9-0.95） （电磁保 护：KK=1.3-2，Kfh=0.85）
时间建议取0.6S
.
10kV并联电容器保护功能
零序电流
零序电流定值：一般取0.1Ie， 6.0s告警
不平衡保护
不平衡电压（差压、电流）：按 厂家提供的数据整定，时间建议 取0.1-0.2S
压侧三相短路时，流过高压侧的短路电流来整定，
保护动作电流
IDZⅠ=KkId(32).max ，T1=0s
式中：I
( d
3) 2.m
ax
—最大运行方式下变压器低压侧三相
短路时，流过高压侧的短路电流；
KK—可靠系数，取≥1.3
.
10kV配电变压器保护功能
高压侧过电流保护
过电流保护按躲过可能出现的最大过负荷电流来整
.
10kV线路保护功能
方向元件投退
单侧电源的10kV直馈线路的三段式过流保护，各段均不经方 向元件控制
有双侧电源接入的10kV线路保护的三段式过流保护，各段均 需经方向元件控制。若能躲过反方向短路电流，各段可不经 方向元件控制。
.
10kV线路保护功能
过流I段(瞬时速断，3I>>>,50P)
10kV及以下配电网定值整定
2012年12月27日
.
定值整定原则
依据
GB14285-2006 继电保护和安全自动装置技术规程 DL/T 584-2007 3-110kV电网继电保护装置运行整定规程
整定总体原则
满足选择性、灵敏性、速动性和可靠性的要求 坚决服从上一级电网的运行整定要求，确保主网安全稳定运行 允许牺牲部分选择性，采取重合闸或备自投装置进行补救 保重要用户供电 保护电力设备的安全 除特殊要求外，原则上在0.4kV各馈出线上不配置失压脱扣功能
开关配置和线路保护定值设定原则解析
开关配置和线路保护定值设定原则解析以往的配网线路一般通过配置故障指示器来防范配网故障，达到隔离故障的目的，进而定位并及时解除故障，然而由于配网实际工作运行中面临着相对复杂环境，容易遭受多种内部、外部因素等的影响，对此则十分有必要安装配网线路开关，并对线路保护进行整定，这样才能控制问题的发生，为配网的安全工作与运转创造一个良好的环境，配网线路开关的设置以及线路保护定值的设定需要遵循科学的原则，只有积极按照这些原则来配置开关，设定保护值才能从根本上缓解配网故障。
1 10kV配网线路的开关配置原则1.1 安全性原则配网线路开关的配置应该将安全放在首位，在遵照配网相关规程、规定的前提下，将配网分段，各段分别对应配置断路器、负荷开关以及刀闸，其中要控制刀闸数目，因为其使用周期较短且运转不灵活，应该从优选择负荷开关。
为了确保线路安全、稳定地运行，除了要在线路本体设主保护，也要增设主变压端的后备保护，这是因为配网长度较长，这样线路尾部故障电流可能相对微弱，保护无法及时发出动作，有必要对线路实行双重化保护，从而提升线路运行的安全性、稳定性，实现双重保护功能。
由于配网分支线路、末端等可能出现短路问题，为了防范短路威胁，可以将断路器配置于分支线路，发挥保护作用，从而确保高效、及时地阻断故障，隔离过电流线路。
1.2 经济性原则开关控制装置是整个配网线路安全控制的关键，所以配网线路配置中有必要增加对控制装置的投入，充分发挥控制装置的安全控制与保护作用，维护配网线路整体的安全，也就间接减少了配网系统维护的资金投入，保护配网安全运行也就间接控制了故障问题带来了的经济损失，也就提升了配网系统运行的经济效益，维护了供电企业的经济利益。
而且配网运行中易受多种条件、多方因素的不良干扰，例如外部环境条件、系统停电时间、供电企业的经管能力、配网规划等，通过提高控制装置的质量，确保其及时动作，保护配网安全，才能有效抵御各类不良因素的干扰，从而减少配网运维的各项投入，提高配网运行效率，保护配网安全。

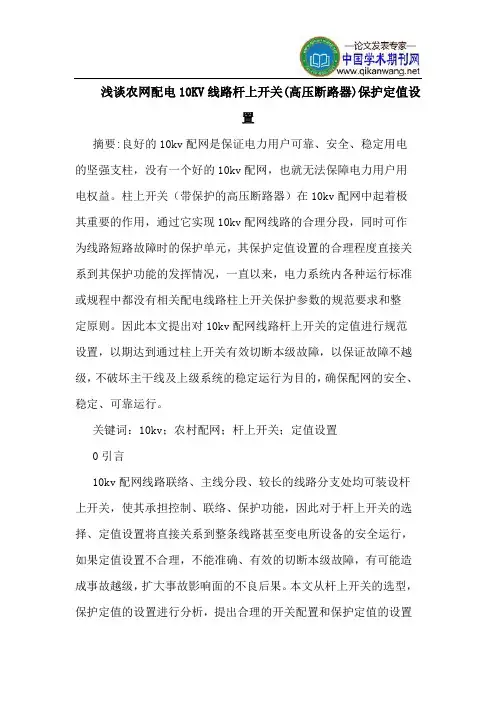

农网配电10KV线路杆上开关(高压断路器)保护定值设置
浅谈农网配电10KV线路杆上开关(高压断路器)保护定值设置摘要:良好的10kv配网是保证电力用户可靠、安全、稳定用电的坚强支柱，没有一个好的10kv配网，也就无法保障电力用户用电权益。
柱上开关（带保护的高压断路器）在10kv配网中起着极其重要的作用，通过它实现10kv配网线路的合理分段，同时可作为线路短路故障时的保护单元，其保护定值设置的合理程度直接关系到其保护功能的发挥情况，一直以来，电力系统内各种运行标准或规程中都没有相关配电线路柱上开关保护参数的规范要求和整定原则。
因此本文提出对10kv配网线路杆上开关的定值进行规范设置，以期达到通过柱上开关有效切断本级故障，以保证故障不越级，不破坏主干线及上级系统的稳定运行为目的，确保配网的安全、稳定、可靠运行。
关键词：10kv；农村配网；杆上开关；定值设置0引言10kv配网线路联络、主线分段、较长的线路分支处均可装设杆上开关，使其承担控制、联络、保护功能，因此对于杆上开关的选择、定值设置将直接关系到整条线路甚至变电所设备的安全运行，如果定值设置不合理，不能准确、有效的切断本级故障，有可能造成事故越级，扩大事故影响面的不良后果。
本文从杆上开关的选型，保护定值的设置进行分析，提出合理的开关配置和保护定值的设置原则。
1开关的选型原则1．1根据《农村电网建设与改造技术导则》dl/t5131-2001要求，10kv配网线路应分3-4段，因此，在10kv配网线路中应装2-3只断路器或负荷开关、闸刀等。
闸刀一般不能拉合空载电流，使用后，操作不灵活，因10kv配网线路检修停复役、合环倒电等需要，也不宜过多安装负荷闸刀，故装断路器或负荷开关是目前最好的选择。
1．2出于线路保护可靠性需要，配网线路除配置本线主保护之外，应另有一套上一级保护作为远后备保护线路全长。
但由于部分配网线路长度过长，线路末端故障电流较小，远后备保护（一般为变电所主变低压开关的后备保护）灵敏度不足甚至无法动作。
10kV配电所继电保护配置及整定值的计算方法(实用)
10kV配电所继电保护配置及整定值的计算方法（实用）说到10kV配电系统继电保护配置及整定值的计算，想必大部分电气设计人员再熟悉不过，但对于刚刚参加电气设计工作不久的新人来说就可能一脸懵了。
10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，因此，完善配置10kV配电系统的保护及正确计算定值十分重要。
那么10kV配电系统中继电保护具体如何配置？它的定值又应该如何计算呢？一起来学习一下吧！1、前言10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
2、继电保护整定计算的原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）可靠性、选择性、灵敏性、速动性应严格保障。
3、继电保护整定计算用系统运行方式(1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV 短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
(2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
(3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
(4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
(5) 本计算：基准容量Sjz=100MVA，10kV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
10KV配电网控制器保护参数定值设置(仅供参考)1
控制器保护参数定值设置（仅供参考）一、零序定值的实际计算：零序定值=[界内架空线的长度（km）×0.02（架空线电流经验值）+界内电缆长度（km）×1（电缆电流经验值）]×3（三相）×1.5（或2）（倍率）建议：负荷侧电缆小于500米时×2倍负荷侧经验值，大于500米时×1.5倍负荷侧经验值。
中性点不接地系统或者经消弧线圈接地时，选10秒档，中性点接地选0秒档。
零序定值>10A用在低电阻接地中，定值设定要比变电站出线零序接地小一些。
二、过流保护的整定计算：1、单台变压器相间过流保护定值设定一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×1.8拨码值=一次侧过流定值÷变比2、多台相同容量的变压器相间过流保护定值设定一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×（N+1）(N为变压器的台数)拨码值=一次侧过流定值÷变比3、多台变压器相间过流保护定值设定如400KVA、600KVA、1250KVA一次侧过流定值=400KVA÷(1.732×10 KVA)+600KVA÷（1.732×10 KVA）+1250KVA÷（1.732×10 KVA）×1.8(注：选最大一台容量变压器负荷侧最大一次电流×1.8) 拨码值=一次侧过流定值÷变比四、速断定值的整定按照本线路最大一台容量的额定值*倍数，倍数一般取6~8倍，根据现场投运的实际情况进行调整。
1。
10kV配电系统继电保护的配置与整定值计算
笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
10千伏线路保护定值简单整定方法
10千伏线路保护定值简单整定方法10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
10kV配网线路开关配置和配网线路保护定值设定原则
10kV配网线路开关配置和配网线路保护定值设定原则一、10kV配网线路开关配置原则1.开关的选择应根据线路长度、负荷情况、线路类型等因素进行综合考虑。
一般情况下，较长的线路应配置较多的开关，以便实现对线路的分段控制和隔离。
2.开关的配置应尽量避免在斜坡、山峰、高楼、人口密集区等地点，以减少事故风险。
3.开关的配置应尽量避免在高温、高湿度、易积水的地区，以延长设备的使用寿命。
4.开关的配置应考虑到线路的可靠性和供电的连续性，可根据系统的重要程度和用户的要求进行合理配置。
1.过电流保护定值设定：应根据线路的额定电流、负荷情况、开关类型等因素进行综合考虑。
一般情况下，过电流保护定值应设置在线路额定电流的1.2-1.5倍，以保证线路正常运行和过载时的可靠性。
2.短路保护定值设定：应根据线路的短路容量、线路长度、负荷情况等因素进行综合考虑。
一般情况下，短路保护定值应设置在线路短路容量的80%-90%范围内，以避免误动作和漏保现象。
3.地故障保护定值设定：应根据线路的地电容、地电阻、线路长度等因素进行综合考虑。
一般情况下，地故障保护定值应设置在线路地故障电流的10%-20%范围内，以快速、准确地判断地故障并及时切除故障点。
4.过电压保护定值设定：应根据线路的耐受电压、负荷情况、电源特性等因素进行综合考虑。
一般情况下，过电压保护定值应设置在线路耐受电压的1.1-1.3倍，以确保线路正常运行和抵御外界电压冲击的能力。
5.欠电压保护定值设定：应根据线路的最低负荷要求、电源特性等因素进行综合考虑。
一般情况下，欠电压保护定值应设置在线路最低负荷时的额定电压的90%-95%范围内，以确保线路正常供电和避免负荷不足的影响。
综上所述，10kV配网线路的开关配置和保护定值设定应根据线路特点、负荷情况、电源特性等因素进行综合考虑，以确保线路的可靠供电和安全运行。
在配置开关时，应考虑线路长度、负荷情况、线路类型等因素，合理分段控制和隔离线路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制器保护参数定值设置（仅供参考）
一、零序定值的实际计算：
零序定值=[界内架空线的长度（km）×0.02（架空线电流经验值）+界内电缆长度（km）×1（电缆电流经验值）]×3（三相）×1.5（或2）（倍率）
建议：负荷侧电缆小于500米时×2倍负荷侧经验值，大于500米时×1.5倍负荷侧经验值。
中性点不接地系统或者经消弧线圈接地时，选10秒档，中性点接地选0秒档。
零序定值>10A用在低电阻接地中，定值设定要比变电站出线零序接地小一些。
二、过流保护的整定计算：
1、单台变压器相间过流保护定值设定
一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×1.8
拨码值=一次侧过流定值÷变比
2、多台相同容量的变压器相间过流保护定值设定
一次侧过流定值=负荷侧变压器容量（KVA）÷（1.732×10KVA）×（N+1）(N为变压器的台数)
拨码值=一次侧过流定值÷变比
3、多台变压器相间过流保护定值设定
如400KVA、600KVA、1250KVA
一次侧过流定值=400KVA÷(1.732×10 KVA)+600KVA÷（1.732×10 KVA）+1250KVA÷（1.732×10 KVA）×1.8(注：选最大一台容量变压器负荷侧最大一次电流×1.8) 拨码值=一次侧过流定值÷变比
四、速断定值的整定
按照本线路最大一台容量的额定值*倍数，倍数一般取6~8倍，根据现场投运的实际情况进行调整。
1。
