第1章 工程制图基本知识
合集下载
工程制图第一章 制图的基本知识和基本技能
n n
缩小比例
放大比例 2:1 (2.5:1) (4:1) 5:1 1× 10n:1 ……
三、字体（GB/T 14691-93）
1.作用：图样中的文字和数字用来说明机件的大小、技术要 求和其它内容。 2.图样中书写字体的要求： 1）字体工整笔划清晰间隔均匀排列整齐 2）字体的号数，即字体高度h，其公称系列为：1.8、 2 31.6 2.5、3.5、5、7、10、14、20mm 8种。 西部 30.6 38.6 34.6 3)汉字应写长仿宋体，字高不小于3.5mm,宽度h/ 2 ， 并采用国家正式公布的简化字。 4）数字及字母分A型和B型，A型字体的笔划宽度为字高的 1/4，B型字体的笔划宽度为字高的1/10。可写成直体和斜体， 常用斜体。斜体字头向右倾斜，与水平基准线成75，用作 北部 指数、分数、极限偏差、脚注等的数字及字母，一般采用小 一号的字母。
无关。度量性较好 工程图样多数采用正投影法绘制。
平行投影法
A
C
C
B A ca b
D
B db H
c
a
正投影特性一 A B C D c A
正投影特性二 C
a H
b d a
B
c
正投影特性三
b 正投影特性四
第四节
投影面体系的建立及视图的形成
正立投影面（简称 正面或V面） 水平投影面（简 称水平面或H面 四个分角： 第一分角
a c
10 20 10
5
e
二、比例(GB/T14690-93)
比例=图中图形 : 实物相应要素
1.绘图时,一般应从表1-2规定的系列中选取不带 括号的适当比例,必要时也允许选取表1-2中的带括号 表1-2 绘图的比例 的比例。
缩小比例
放大比例 2:1 (2.5:1) (4:1) 5:1 1× 10n:1 ……
三、字体（GB/T 14691-93）
1.作用：图样中的文字和数字用来说明机件的大小、技术要 求和其它内容。 2.图样中书写字体的要求： 1）字体工整笔划清晰间隔均匀排列整齐 2）字体的号数，即字体高度h，其公称系列为：1.8、 2 31.6 2.5、3.5、5、7、10、14、20mm 8种。 西部 30.6 38.6 34.6 3)汉字应写长仿宋体，字高不小于3.5mm,宽度h/ 2 ， 并采用国家正式公布的简化字。 4）数字及字母分A型和B型，A型字体的笔划宽度为字高的 1/4，B型字体的笔划宽度为字高的1/10。可写成直体和斜体， 常用斜体。斜体字头向右倾斜，与水平基准线成75，用作 北部 指数、分数、极限偏差、脚注等的数字及字母，一般采用小 一号的字母。
无关。度量性较好 工程图样多数采用正投影法绘制。
平行投影法
A
C
C
B A ca b
D
B db H
c
a
正投影特性一 A B C D c A
正投影特性二 C
a H
b d a
B
c
正投影特性三
b 正投影特性四
第四节
投影面体系的建立及视图的形成
正立投影面（简称 正面或V面） 水平投影面（简 称水平面或H面 四个分角： 第一分角
a c
10 20 10
5
e
二、比例(GB/T14690-93)
比例=图中图形 : 实物相应要素
1.绘图时,一般应从表1-2规定的系列中选取不带 括号的适当比例,必要时也允许选取表1-2中的带括号 表1-2 绘图的比例 的比例。
工程制图基础作业指导书

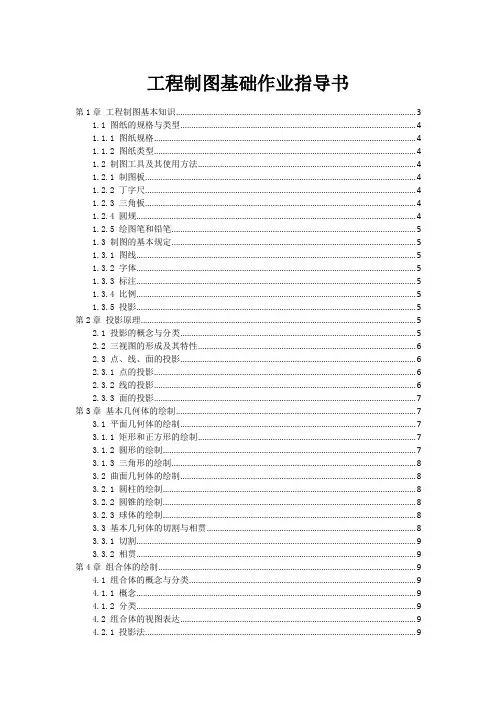

工程制图基础作业指导书第1章工程制图基本知识 (3)1.1 图纸的规格与类型 (4)1.1.1 图纸规格 (4)1.1.2 图纸类型 (4)1.2 制图工具及其使用方法 (4)1.2.1 制图板 (4)1.2.2 丁字尺 (4)1.2.3 三角板 (4)1.2.4 圆规 (4)1.2.5 绘图笔和铅笔 (5)1.3 制图的基本规定 (5)1.3.1 图线 (5)1.3.2 字体 (5)1.3.3 标注 (5)1.3.4 比例 (5)1.3.5 投影 (5)第2章投影原理 (5)2.1 投影的概念与分类 (5)2.2 三视图的形成及其特性 (6)2.3 点、线、面的投影 (6)2.3.1 点的投影 (6)2.3.2 线的投影 (6)2.3.3 面的投影 (7)第3章基本几何体的绘制 (7)3.1 平面几何体的绘制 (7)3.1.1 矩形和正方形的绘制 (7)3.1.2 圆形的绘制 (7)3.1.3 三角形的绘制 (8)3.2 曲面几何体的绘制 (8)3.2.1 圆柱的绘制 (8)3.2.2 圆锥的绘制 (8)3.2.3 球体的绘制 (8)3.3 基本几何体的切割与相贯 (8)3.3.1 切割 (9)3.3.2 相贯 (9)第4章组合体的绘制 (9)4.1 组合体的概念与分类 (9)4.1.1 概念 (9)4.1.2 分类 (9)4.2 组合体的视图表达 (9)4.2.1 投影法 (9)4.2.3 视图绘制 (10)4.3 组合体的尺寸标注 (10)4.3.1 尺寸标注原则 (10)4.3.2 尺寸标注方法 (10)4.3.3 尺寸标注注意事项 (10)第5章轴测图与透视图 (11)5.1 轴测图的基本知识 (11)5.1.1 轴测图的概念 (11)5.1.2 轴测图的分类 (11)5.1.3 轴测图的特点 (11)5.2 正等轴测图的绘制 (11)5.2.1 绘制步骤 (11)5.2.2 绘制技巧 (11)5.3 斜二轴测图的绘制 (12)5.3.1 绘制步骤 (12)5.3.2 绘制技巧 (12)5.4 透视图的基本原理 (12)5.4.1 透视原理 (12)5.4.2 透视分类 (12)5.4.3 绘制透视图的方法 (12)5.4.4 透视图绘制技巧 (12)第6章剖面图与断面图 (13)6.1 剖面图的概念与种类 (13)6.2 剖面图的绘制方法 (13)6.3 断面图的绘制方法 (13)第7章零件图的绘制 (14)7.1 零件图的基本知识 (14)7.1.1 零件图的概念 (14)7.1.2 零件图的内容 (14)7.1.3 零件图的种类 (14)7.2 零件的视图表达 (14)7.2.1 视图的选择 (14)7.2.2 视图的绘制 (14)7.2.3 视图的标注 (14)7.3 零件的尺寸标注 (15)7.3.1 尺寸标注的基本原则 (15)7.3.2 尺寸标注的方法 (15)7.4 零件图的技术要求 (15)7.4.1 加工要求 (15)7.4.2 检验要求 (15)7.4.3 装配要求 (15)7.4.4 其他要求 (15)第8章装配图的绘制 (15)8.1.1 装配图的定义与作用 (15)8.1.2 装配图的组成 (16)8.2 装配图的视图表达 (16)8.2.1 装配图的视图选择 (16)8.2.2 装配图的剖视图与局部放大图 (16)8.3 装配图的尺寸标注与零件编号 (16)8.3.1 尺寸标注 (16)8.3.2 零件编号 (16)8.4 装配图的技术要求 (16)8.4.1 装配精度要求 (16)8.4.2 装配工艺要求 (16)8.4.3 检验方法 (16)第9章建筑施工图 (17)9.1 建筑施工图的基本知识 (17)9.2 建筑平面图的绘制 (17)9.3 建筑立面图的绘制 (17)9.4 建筑剖面图的绘制 (17)第10章电气工程图 (18)10.1 电气工程图的基本知识 (18)10.1.1 电气工程图的定义与分类 (18)10.1.2 电气工程图的基本表示方法 (18)10.1.3 电气工程图的符号及其意义 (18)10.2 电气元件的绘制 (18)10.2.1 电阻器的绘制方法 (18)10.2.2 电容器的绘制方法 (18)10.2.3 电感器的绘制方法 (18)10.2.4 二极管、晶体管等半导体器件的绘制方法 (18)10.2.5 电气开关、保护器件的绘制方法 (18)10.2.6 电动机、发电机等动力设备的绘制方法 (18)10.3 电气原理图的绘制 (18)10.3.1 电气原理图的基本要求 (18)10.3.2 电气原理图的绘制步骤 (18)10.3.3 常用电气原理图符号及其应用 (18)10.3.4 电气原理图的布局设计 (18)10.4 电气安装图的绘制 (18)10.4.1 电气安装图的基本内容 (18)10.4.2 电气安装图的绘制方法 (18)10.4.3 电气安装图的标注及说明 (18)10.4.4 电气安装图的审查与验收 (18)第1章工程制图基本知识1.1 图纸的规格与类型图纸是工程制图中表达设计思想和技术要求的重要载体。
工程制图第1章 制图基本知识
9 /54 Wang chenggang
二、长仿宋体汉字示例
10 号字
7 号字
5 号字 3.5 号字
10 /54 Wang chenggang
1.1.4 图线（GB/T GB/T 4457.4-2002）
代码和名称 代码 01.1 线型名称和表示 细实线 粗实线 细虚线 粗虚线 细点划线 粗点划线 细双点划线 波浪线
4～5
1
虚 线 G 细点画线
15～20 2～3
约0.5d
粗点画线
15～20
2～3
J
d 相邻辅助零件的轮廓线 极限位置的轮廓线 假想投影的轮廓线 实验或工艺结构的轮廓线 中断线 13 /54
15～20
01.2 02.1
虚线） 02 （虚线）
02.2 04.1
04(点划线） 04(点划线） 点划线
04.2 05.1
双点划线） 05 （双点划线） 基本线型的变形
174504457.4-2002） 四、图线（GB/T 17450-1998,GB/T 4457.4-2002） 图线（
B ×L a c e
6 /54 Wang chenggang
1.1.2 比例（GB/T 14690-1993）
一、定义 图距∶实距=比例尺
王成刚制作
用不同比例画出的图形
7 /54 Wang chenggang
二、绘图的比例的选择
本文由cx2244741贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
第1章 制图基本知识与基本技能
内容提要：本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的 中有关图纸幅面、比例、字体、图线及尺寸标注等方面的基本 中有关图纸幅面、比例、字体、 规范。同时，还将介绍常用绘图工具的使用方法、 规范。同时，还将介绍常用绘图工具的使用方法、绘图的基本 方法及步骤以及手工绘图的基本技能、技巧。 方法及步骤以及手工绘图的基本技能、技巧。
二、长仿宋体汉字示例
10 号字
7 号字
5 号字 3.5 号字
10 /54 Wang chenggang
1.1.4 图线（GB/T GB/T 4457.4-2002）
代码和名称 代码 01.1 线型名称和表示 细实线 粗实线 细虚线 粗虚线 细点划线 粗点划线 细双点划线 波浪线
4～5
1
虚 线 G 细点画线
15～20 2～3
约0.5d
粗点画线
15～20
2～3
J
d 相邻辅助零件的轮廓线 极限位置的轮廓线 假想投影的轮廓线 实验或工艺结构的轮廓线 中断线 13 /54
15～20
01.2 02.1
虚线） 02 （虚线）
02.2 04.1
04(点划线） 04(点划线） 点划线
04.2 05.1
双点划线） 05 （双点划线） 基本线型的变形
174504457.4-2002） 四、图线（GB/T 17450-1998,GB/T 4457.4-2002） 图线（
B ×L a c e
6 /54 Wang chenggang
1.1.2 比例（GB/T 14690-1993）
一、定义 图距∶实距=比例尺
王成刚制作
用不同比例画出的图形
7 /54 Wang chenggang
二、绘图的比例的选择
本文由cx2244741贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
第1章 制图基本知识与基本技能
内容提要：本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的《技术制图》 本章主要介绍工程图样绘制所涉及到的 中有关图纸幅面、比例、字体、图线及尺寸标注等方面的基本 中有关图纸幅面、比例、字体、 规范。同时，还将介绍常用绘图工具的使用方法、 规范。同时，还将介绍常用绘图工具的使用方法、绘图的基本 方法及步骤以及手工绘图的基本技能、技巧。 方法及步骤以及手工绘图的基本技能、技巧。
建筑工程制图课件 第一章 制图基本知识
清楚正确。
(2)字体的号数即字体的高度，应从3.5mm、
5mm、7mm、lOmm、14mm、20mm中选用。如需书写更
大的字，其高度应按 2 的比值递增。
1.1.3 字体
(3)图及说明中的汉字，宜采用长仿宋体简化 字书写，必须符合国务院公布的《汉字简化方案》 和有关规定。字体的宽度与高度的关系应符合表l-
正确
错误
正确
错误
各种图线相交、相连时的习惯画法见图
2. 图线画法
（6）图线不得与文字、数字或符号重叠、混淆，不可 避免时，应首先保证文字、数字或 符号等的清晰。
1.1.3 字体
一、采用长仿宋体
1．字体示例 长仿宋体汉字示例 :
1.1.3 字体
2、字母、数字书写示例 :
1.1.3 字体
3．一般规定：采用长仿宋体 (1)图纸上所需书写的文字、数字或符号等， 均应笔画清晰、字体端正、排列整齐，标点符号应
3．半径、直径、球的尺寸标注
(1)半圆和小于半圆的弧，一般标注半径，尺寸线的一端从 圆心开始，另一端用箭头作尺寸的起止符号，指向圆弧，在
半径数字前加注半径符号“R”。较小圆弧的半径数字，可引
出标注，较大圆弧的尺寸线可画成折线状，但必须对准圆心， 如下图所示。
≥15°
4b～5b
尺寸标注注意事项
(2) 整圆或大于半圆注直径。 1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。
6的规定。大标题、图册封面、地形图等的汉字，
也可书写成其他字体，但应易于辨认。
1.1.3 字体
(4)拉丁字母、阿拉伯数字与罗马数字的字高，应不小 于2.5mm。拉丁字母、阿拉伯数字与罗马数字根据需要可以写 成直体字和斜体字。如需写成斜体字，其斜度应是从字的底 线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直 体字相等。 (5)数量的数值注写，应采用正体阿拉伯数字。各种计量 单位凡前而有量值的，均应采用国家颁布的单位符号注写。 单位符号应采用正体字母。 (6)分数、百分数和比例数的注写，应采用阿拉伯数字和 数学符号，例如：四分之三、百分之二十五和一比二十应分 别写成3/4、25％和1：20。 (7)当注写的数字小于1时，必须写出个位的“O”，小数 点应采用圆点，齐基准线书写，例如O.01。
工程制图第1章 制图基本知识和技能
相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：
工程制图学制图基本知识(1)
在画平面图形的线段时，如包含有已知线段、中间线段和连接线段， 必须按顺序先画已知线段，然后画中间线段，最后画连接线段。
§1-3 平面图形的尺寸注法和圆弧连接的线段分析
平面图形的线段分析与作图步骤
§1-4 徒手绘图及其画法
§1-4 徒手绘图及其画法
只用铅笔和橡皮，在纸上按目测比例徒手绘出的图样，称为徒手草 图，简称草图。 徒手草图的要求： 图形正确，线型分明，比例匀称，字体工整，图面整洁。
机件的每一尺寸，一般只标注一次，并应标注在反映该结构最 清晰的图形上。
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸组成
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸终端的两种形式
机械图样中一般采用箭头作为尺寸终端
§1-1 国家标准《技术制图》、《机械制图》的有关规定
仅标注一侧的结构尺寸 厚度“t” 尺寸线应略超过对称中心线 一端画出箭头 “个数 ╳ ”
╳
”
§1-1 国家标准《技术制图》、《机械制图》的有关规定
尺寸注法示例
光滑过渡处的尺寸、正方形结构
在光滑过渡处，必须用细实线将轮廓线延长，并从它们的交点引出尺寸界 线；尺寸界线一般应与尺寸线垂直，必要时允许倾斜
§1-3 平面图形的尺寸注法和圆弧连接的线段分析
平面图形的尺寸分析与标注示例
§1-3 平面图形的尺寸注法和圆弧连接的线段分析
平面图形的线段分析
平面图形的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都 与连接情况有关，因而对这些线段应该加以分析。
平面图形的线段可以分为三类：
已知线段：有足够的定形尺寸和定位尺寸，不依靠与其它线段相切 的作图，就能直接按所注尺寸画出的线段。 中间线段：缺少一个定位尺寸，必须依靠一端与另一线段相切而画 出的线段。 连接线段：缺少两个定位尺寸，要依靠两端与另两线段相切才能画 出的线段。
工程制图第1章制图的基本知识和技能
第1章
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
制图基本知识与技能
1.1绘图工具及其使用 1.2制图的基本规定 1.3 几何作图 1.4平面图形的画法 1.5徒手画图
§ 1.1 常用绘图工具的使用
1.1.1图板、丁字尺、三角板
画水平线
画垂直线
画倾斜线
1.2.2分规和圆规
圆 规 的 正 确 用 法
圆规的正确用法 （画小圆）
10，14，20（ mm）。字体的号数代表字体的高度。
1. 汉字
汉字应写成长仿宋体，并采用中华人民共和国国务院正式 公布推行的《汉字方案》中规定的简化字。汉字的高度h不 应小于3.5 mm，其字宽一般为(2/3)h。
2. 字母和数字
字母和数字分为 A 型和 B 型两种。 A 型字体的笔画宽度 (d) 为
标注尺寸应包括尺寸界线、尺寸线、和尺寸数字，
如图l-5所示。
图1-8
绘图时，应尽量采用原值比例。需要按比例绘制 图样 时，由表1-2规定的系列中选取适当的比例。
表1-2
种 类 优先选择系列
1∶1
比
例
允许选择系列
—— 4∶1 2.5∶1 4×10n∶1 2.5×10n∶ 1
原值比例
放大比例
5∶1 2∶1 5×10n∶1 2×10n∶ 1 1×10n∶1 1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶ 1×10n
缩小比例
1∶1.5 1∶2.5 1∶3 1∶4 1∶6 1∶ 1.5×10n 1∶ 2.5×10n 1∶ 3×10n 1∶ 4×10n 1∶6×10n
不论采用何种比例，图样中所标注的尺寸，均为机件的实际尺
寸，如图1-5所示。
图1-5 以不同比例画出的同一零件的图样的尺寸注法
1.2.3 图线
工程制图_第一章_基本知识
第一章 基本知识与基本技能
§1-1 国家标准的基本规定 §1-2 几何作图
§1-3 平面图形的分析及绘制
§1-4 绘图工具、仪器的使用及尺规绘图
§1-1 国家标准《技术制图》和 《机械制图》的基本规定
国际标准 ISO
标准
国家标准 GB 行业标准 JB
中华人民共和国的国家标准《机械制图》是1959 年首次
● 三
种 连 接 形 式
已知直线——圆弧——已知直线 已知直线——圆弧——已知圆弧 已知圆弧——圆弧——已知圆弧
已知
● 保证圆弧光滑连接的必需条件是： 圆弧半径、圆心、切点位置 ● 作图三个步骤：①求圆心 ②求切点 ③圆弧连接
已知直线——圆弧——已知直线
R
L2
R
n L1
m
与直线相切
已知圆弧——圆弧——已知圆弧
标注尺寸正误分析
×
注意： 整圆尺寸“”前可以有数字，如： 2×5 圆弧尺寸（大半圆 、半圆R、小半圆R）前不能有数字,如:2×R5
错误
正确
×
§1-3
一、 正多边形的画法
几何作图
丁字尺
等边三角形
丁字尺 正方形 正六边形
二、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
图 板：图板是画图时的垫板，要求表面必须平坦、光滑，
左右两导边必须平直。
丁字尺：丁字尺是用来画水平线的，画图时，应使尺头
紧靠图板左侧导边，自左向右画水平线。
三角板：三角板与丁字尺配合使用，可画竖直线、
15°、30°、45°、60°、75°线等。
正确
错误
用丁字尺和三角板配合画竖直线
丁字尺
§1-1 国家标准的基本规定 §1-2 几何作图
§1-3 平面图形的分析及绘制
§1-4 绘图工具、仪器的使用及尺规绘图
§1-1 国家标准《技术制图》和 《机械制图》的基本规定
国际标准 ISO
标准
国家标准 GB 行业标准 JB
中华人民共和国的国家标准《机械制图》是1959 年首次
● 三
种 连 接 形 式
已知直线——圆弧——已知直线 已知直线——圆弧——已知圆弧 已知圆弧——圆弧——已知圆弧
已知
● 保证圆弧光滑连接的必需条件是： 圆弧半径、圆心、切点位置 ● 作图三个步骤：①求圆心 ②求切点 ③圆弧连接
已知直线——圆弧——已知直线
R
L2
R
n L1
m
与直线相切
已知圆弧——圆弧——已知圆弧
标注尺寸正误分析
×
注意： 整圆尺寸“”前可以有数字，如： 2×5 圆弧尺寸（大半圆 、半圆R、小半圆R）前不能有数字,如:2×R5
错误
正确
×
§1-3
一、 正多边形的画法
几何作图
丁字尺
等边三角形
丁字尺 正方形 正六边形
二、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
图 板：图板是画图时的垫板，要求表面必须平坦、光滑，
左右两导边必须平直。
丁字尺：丁字尺是用来画水平线的，画图时，应使尺头
紧靠图板左侧导边，自左向右画水平线。
三角板：三角板与丁字尺配合使用，可画竖直线、
15°、30°、45°、60°、75°线等。
正确
错误
用丁字尺和三角板配合画竖直线
丁字尺
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原值（1:1） 1:1
放大一倍（2:1） 2:1
φ16 φ8
φ16
φ8
φ16 φ8
5 20
5 20
5
20
绘图时无论采用何种比例，其尺寸均应标注实物的真实尺寸。
青岛科技大学 叶琳 邱龙辉
1.1.3 字体（GB/T14691-1993） 1. 汉字
汉字采用长仿宋体 书写汉字必须做到：字体端正、度一般为高度的2/3
青岛科技大学 叶琳 邱龙辉
2. 字母和数字
数字和字母分为A型和B型
A型字体 B型字体
字体笔画宽度为字高的1∕14 字体笔画宽度为字高的1∕10
在同一张图纸上应使用同一种字体
数字和字母的字体分为直体和斜体 斜体：斜体的字头向右倾斜，与水平基准线成75°角。
丁字尺是画水平线的长尺，由尺头和尺身组成。画图时，应 使尺头紧靠着图板左侧的导边上下滑动，丁字尺的长度必须与 所用图板相对应。
尺头
图
尺身
板 导
边
丁字尺
图板
青岛科技大学 叶琳 邱龙辉
用丁字尺、图板画水平线（从左向右）
丁字尺、图板、三角板 配合画垂线（由下向上）
用丁字尺、图板画水平线
丁字尺、图板、三角板 配合画垂线
青岛科技大学 叶琳 邱龙辉
3. 正三角形
4. 正四边形
一般在右下角
青岛科技大学 叶琳 邱龙辉
1.1.2 比例（GB/T 14690–1993）（图形的大小比实物的大小） 比例是指图样中图形与其实物相应要素的线性尺寸之
比，画图时可按GB规定的比例适当选取，一般应优先选取 1:1 的比例。
绘图比例
青岛科技大学 叶琳 邱龙辉
采用不同比例的图形及标注
缩小一半（1:2） 1:2
排列整齐、间隔均匀 字体的号数(字体的高度h为毫米)：
20、14、10、7、5、3.5、2.5、1.8
青岛科技大学 叶琳 邱龙辉
10号字
汉字书写示例
字体工整 笔画清楚 间隔均匀 排列整齐
7号字 横平竖直 注意起落 结构均匀 填满方格
5号字
机械工业出版社基本规则尺寸组成尺寸标注示例
3.5号字
机械零件图线及画法校核制图比例重量字体文字数字
本章将简要介绍以下内容：国家《技术制图》 和《机械制图》标准的一些基本规定；几何作图和 常见平面图形的画法；尺规绘图和徒手绘图的基本 技能等内容。
青岛科技大学 叶琳 邱龙辉
我国于1959年制订了国家标准《机械制图》，后来经 过了几次修订。目前机械制图中使用的国家标准，有一部 分采用了1998年修订的《技术制图》国家标准。国家标准 中对图样内容、格式、表达方法等都作了统一的规定。
画图时，建议采用H或2H铅笔画细线(包括底稿线)， 用HB或B的铅笔画粗线(加粗)，用HB或H铅笔写字。
铅笔的消法和用途
(a)削成尖锥形用来画底 稿线、 细线和写字
(b) 磨钝的锥形用 来画粗线
(c) 楔形（铲形）也 可用来画粗线
青岛科技大学 叶琳 邱龙辉
2. 图板、丁字尺和三角板的用法
图板是画图时的垫板，要求表面平坦光洁。它的左边是移动 丁字尺的导边，所以必须平直。
主要用途 可见轮廓线 尺寸线、尺寸界线、剖面线、引出线 断裂处的边界线、视图和剖视的分界线 断裂处的边界线
d/2
不可见轮廓线
细点划线 粗点划线 双点划线
d/2
轴线、对称中心线
d
有特殊要求的表面表示线
d/2
假想轮廓线、中断线
粗线一般优先选d＝0.5和0.7mm，细线为粗线的1/2。 青岛科技大学 叶琳 邱龙辉
≥6d
尺 寸 终 端
尺寸界线（可用 其他图线代替）
尺寸线与轮廓线
R7
4×φ7
相距≈7mm
小尺寸在里大尺
寸在外，避免尺
寸线与尺寸界限
相交。
尺寸数字
42 56
尺寸线（必须单独画出）
两尺寸线相距
≈７mm 尺寸界线超出
箭头≈2mm
尺寸的四个组成部分
青岛科技大学 叶琳 邱龙辉
尺寸终端的形式有两种：
（1）箭头：适用于各种类型的图样 ≥6d
图形只能表达机件的形状，其大小必须通过标注尺寸才能 确定，标注尺寸时，必须严格遵守国家标注的有关规定。
1. 基本原则 （1）机件的真实大小应以图样里所标注的尺寸数值为依 据,与图形的大小及绘图的准确度无关；
（2）图样中的尺寸，以毫米为单位时，不需标注计量单 位的代号或名称，如采用其它单位，则必须注明相 应计量单位的代号 或名称；
只画一半时的对称零件
25
板状零件的厚度尺寸可在
厚度尺寸前加注“t ”
4×φ6
84
青岛科技大学 叶琳 邱龙辉
正方形结构的尺寸
本节完返回首页
青岛科技大学 叶琳 邱龙辉
1.2 尺规绘图
1. 绘图铅笔 根据铅芯的软硬度可分为H～6H、HB、B～6B共13种规格。
H前数字越大，表示铅芯越硬；B前数字越大，表示铅芯越软。
尺规绘图时，除了上述的各种工具外，还有一些 常用的辅助物品，如铅笔刀、裁纸刀、橡皮、擦图片、 胶带纸、各类绘图模板、清除图面灰屑用的小刷、磨 削铅笔的砂纸等。为了保证绘图的质量，这些物品在 绘图时也是不可缺少的。
本节完返回首页
青岛科技大学 叶琳 邱龙辉
1.3 几 何 作 图
1.3.1 常用正多边形画法
青岛科技大学 叶琳 邱龙辉
2.正六边形 （a） 用圆规画正六边形: （正六边形的边长等于外接圆半径）
B A
F
C D
E
作图步骤：
1、以六边形的边长为半 径作六边形的外接圆；
2、以圆与十字中心线的交点 A、D为圆心，以圆的半径 为半径画弧, 与圆的交点 B、F、C、E和A、D即为六 边形的顶点。
3、按顺序连接即可。
绘制机械图样时，经常遇到正多边形、圆弧连接、非
圆曲线以及斜度和锥度等几何作图问题，下面介绍常用的
作图方法。 1. 正五边形
作图步骤：
1、作出五边形的外接圆；
A
2、作出半径NO的垂直平分线，
得中点M ；
B
E
HO M
N
C
D
3、以M为圆心， MA为半径作弧，
交NO的延长线于H；
4、以AH为边长等分圆周，顺次用 线段连接各等分点，即可作出 圆内接正五边形。
表1-1 图纸基本幅面尺寸及图框尺寸（第一选择）
幅面代号 A0
A1
B×L 841×1189 594×841
a
c
10
e
20
A2
420×594
25
A3
A4
297×420 210×297
5 10
必要时，允许按规定加长幅面，这些幅面的尺寸应由 基本幅幅面的短边成整数倍增加后得出。
青岛科技大学 叶琳 邱龙辉
2. 图框格式
青岛科技大学 叶琳 邱龙辉
3. 尺寸注法示例
线性尺寸的数字方向
尺
寸
线
水
平
时
15
15
尺
寸
线
垂
直
15
时
15
其它方向时 避免在30°内标注尺寸
不可避免时的标注 15 15
青岛科技大学 叶琳 邱龙辉
角度的注法
尺寸数字一律水平注写
60°
尺寸界线应沿径向引出
尺寸线画成圆弧，圆 心是角的顶点。
数值一般写在尺寸线的上 方或中断处。
青岛科技大学 叶琳 邱龙辉
用丁字尺、三角板配合画15°倍数线
青岛科技大学 叶琳 邱龙辉
3. 圆规和分规的用法
圆规的一条腿上装有钢针，钢针的一端带着台阶，画圆或画弧时，应用 带台阶的钢尖。另一条腿上装入软硬适度的铅芯。
圆规在使用前应先调整针脚，使针尖略长于铅芯，画圆时应使圆规向前进 方向稍微倾斜；画较大的圆时，应使圆规两脚都与纸面垂直。
标题栏的格式在GB/T 10609.1－2008中有详细规定。 制图作业中的标题栏可采用图1-4简化格式：
一般在右下角
青岛科技大学 叶琳 邱龙辉
3. 标题栏 标题栏的位置一般位于图纸的右下角，看标题栏的方向 一般与绘图和看图的方向一致。
标题栏的格式在GB/T 10609.1－2008中有详细规定。 制图作业中的标题栏可采用图1-4简化格式：
青岛科技大学 叶琳 邱龙辉
2. 图框格式
c c
c c
L
L
图框
a
装 订 边
纸边
c
绘图区
标题栏
（a）横装 （A3）
B
图框
a
c
装 订
绘图区
边
纸边
标题栏
（b） 竖装 （A4）
有装订边的图框格式
青岛科技大学 叶琳 邱龙辉
3. 标题栏 标题栏的位置一般位于图纸的右下角，看标题栏的方向 一般与绘图和看图的方向一致。
青岛科技大学 叶琳 邱龙辉
（b） 用丁字尺和三角板画正六边形:
作图步骤：
1、以六边形的边长为半 径作六边形的外接圆；
2、用丁字尺与三角板配合， 过水平直径（或垂直直 径）与圆的交点作两条 60°斜线；
3、掉换三角板的方向，再 分别过两交点各作一条 60°斜线；
4、用丁字尺画出上下两条 水平线即可。
青岛科技大学 叶琳 邱龙辉
A型斜体数字示例
A型斜体拉丁字母示例 A型斜体希腊字母示例
青岛科技大学 叶琳 邱龙辉
1.1.4 图线及其画法（GB/17450-1998、GB4457.4-2002）
图线的基本型式和主要用途
图线名称 粗实线 细实线 波浪线 双折线
虚线
图线型式
图线宽度
