真空箱式气氛炉KSXL-1016说明书

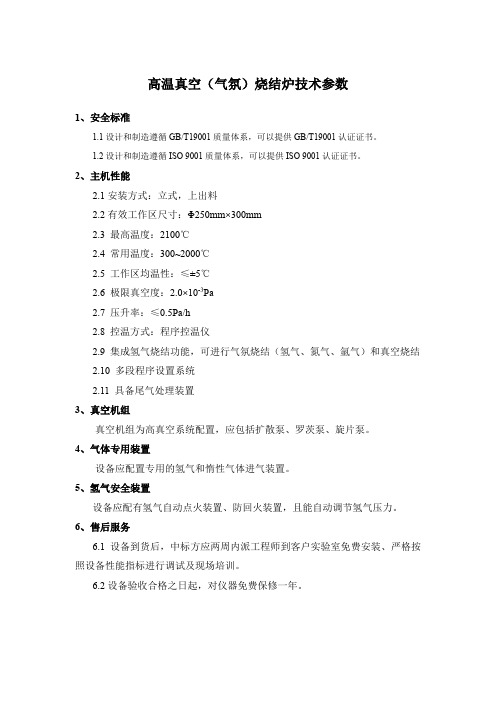

高温真空气氛烧结炉技术参数
高温真空（气氛）烧结炉技术参数
1、安全标准
1.1设计和制造遵循GB/T19001质量体系，可以提供GB/T19001认证证书。
1.2设计和制造遵循ISO 9001质量体系，可以提供ISO 9001认证证书。
2、主机性能
2.1安装方式：立式，上出料
2.2有效工作区尺寸：Φ250mm×300mm
2.3 最高温度：2100℃
2.4 常用温度：300~2000℃
2.5 工作区均温性：≤±5℃
2.6 极限真空度：2.0×10-3Pa
2.7 压升率：≤0.5Pa/h
2.8 控温方式：程序控温仪
2.9 集成氢气烧结功能，可进行气氛烧结（氢气、氮气、氩气）和真空烧结
2.10 多段程序设置系统
2.11 具备尾气处理装置
3、真空机组
真空机组为高真空系统配置，应包括扩散泵、罗茨泵、旋片泵。
4、气体专用装置
设备应配置专用的氢气和惰性气体进气装置。
5、氢气安全装置
设备应配有氢气自动点火装置、防回火装置，且能自动调节氢气压力。
6、售后服务
6.1设备到货后，中标方应两周内派工程师到客户实验室免费安装、严格按照设备性能指标进行调试及现场培训。
6.2设备验收合格之日起，对仪器免费保修一年。

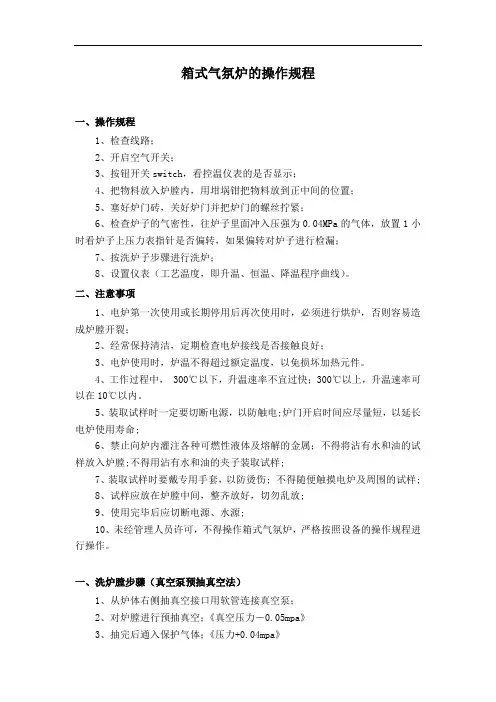

箱式气氛炉的操作规程
箱式气氛炉的操作规程一、操作规程1、检查线路；2、开启空气开关；3、按钮开关switch，看控温仪表的是否显示；4、把物料放入炉膛内，用坩埚钳把物料放到正中间的位置；5、塞好炉门砖，关好炉门并把炉门的螺丝拧紧；6、检查炉子的气密性，往炉子里面冲入压强为0.04MPa的气体，放置1小时看炉子上压力表指针是否偏转，如果偏转对炉子进行检漏；7、按洗炉子步骤进行洗炉；8、设置仪表（工艺温度，即升温、恒温、降温程序曲线）。
二、注意事项1、电炉第一次使用或长期停用后再次使用时，必须进行烘炉，否则容易造成炉膛开裂；2、经常保持清洁，定期检查电炉接线是否接触良好；3、电炉使用时，炉温不得超过额定温度，以免损坏加热元件。
4、工作过程中， 300℃以下，升温速率不宜过快；300℃以上，升温速率可以在10℃以内。
5、装取试样时一定要切断电源，以防触电;炉门开启时间应尽量短，以延长电炉使用寿命;6、禁止向炉内灌注各种可燃性液体及熔解的金属；不得将沾有水和油的试样放入炉膛;不得用沾有水和油的夹子装取试样;7、装取试样时要戴专用手套，以防烫伤; 不得随便触摸电炉及周围的试样;8、试样应放在炉膛中间，整齐放好，切勿乱放;9、使用完毕后应切断电源、水源;10、未经管理人员许可，不得操作箱式气氛炉，严格按照设备的操作规程进行操作。
一、洗炉膛步骤（真空泵预抽真空法）1、从炉体右侧抽真空接口用软管连接真空泵；2、对炉膛进行预抽真空；《真空压力－0.05mpa》3、抽完后通入保护气体；《压力+0.04mpa》4、再对炉膛进行预抽真空；5、如此循环几次以达到炉膛内气氛要求。
二、烘炉工艺1、电炉在正式使用前应先烘炉，具体步骤如下：0－300℃ 1h升温300℃ 3h保温300－600℃ 1h升温600℃ 3h保温2、电炉闲置半年以上再次使用，应按上述工艺重新烘炉；3、炉温升至300℃时开始向出料管的水冷腔中通入冷却水，出水温度以40－60℃为宜。

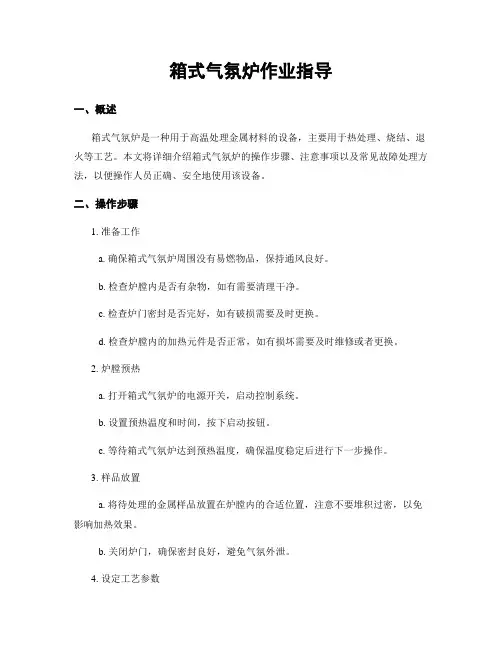

箱式气氛炉作业指导
箱式气氛炉作业指导一、概述箱式气氛炉是一种用于高温处理金属材料的设备，主要用于热处理、烧结、退火等工艺。
本文将详细介绍箱式气氛炉的操作步骤、注意事项以及常见故障处理方法，以便操作人员正确、安全地使用该设备。
二、操作步骤1. 准备工作a. 确保箱式气氛炉周围没有易燃物品，保持通风良好。
b. 检查炉膛内是否有杂物，如有需要清理干净。
c. 检查炉门密封是否完好，如有破损需要及时更换。
d. 检查炉膛内的加热元件是否正常，如有损坏需要及时维修或者更换。
2. 炉膛预热a. 打开箱式气氛炉的电源开关，启动控制系统。
b. 设置预热温度和时间，按下启动按钮。
c. 等待箱式气氛炉达到预热温度，确保温度稳定后进行下一步操作。
3. 样品放置a. 将待处理的金属样品放置在炉膛内的合适位置，注意不要堆积过密，以免影响加热效果。
b. 关闭炉门，确保密封良好，避免气氛外泄。
4. 设定工艺参数a. 根据处理工艺要求，设置箱式气氛炉的加热温度、保温时间和冷却速率等参数。
b. 确认参数设置无误后，按下启动按钮，开始加热处理过程。
5. 加热处理a. 箱式气氛炉开始加热，根据设定的温度曲线进行加热控制。
b. 注意观察炉内温度变化，确保温度稳定在设定值附近。
c. 在保温阶段，根据工艺要求进行保温时间的控制。
6. 冷却a. 加热处理完成后，根据工艺要求进行冷却操作。
b. 可以选择自然冷却或者使用快速冷却装置进行冷却。
c. 冷却过程中，不得打开炉门，以免影响冷却效果。
7. 取样检测a. 冷却完成后，打开炉门，取出样品。
b. 对样品进行必要的检测和分析，以确认处理效果是否符合要求。
三、注意事项1. 操作人员必须熟悉箱式气氛炉的使用说明书，了解设备的结构和工作原理。
2. 操作人员必须穿戴好个人防护装备，如耐高温手套、防护眼镜等。
3. 在操作过程中，严禁将手伸入炉膛内，以免发生烫伤事故。
4. 在加热处理过程中，应密切观察炉内温度变化，一旦发现异常情况，应即将住手操作并报修。
箱式气氛炉操作规程(3篇)
第1篇一、操作前的准备工作1. 确保气氛炉周围环境符合要求，通风良好，无易燃易爆气体，无腐蚀性气体。
2. 检查气氛炉外观是否完好，有无损坏，特别是炉门、炉膛、加热元件等部位。
3. 检查电源线路是否正常，接地是否良好，确保安全。
4. 准备好加热样品，确认样品规格、数量、装样方式等。
5. 根据实验要求，选择合适的气氛气体，如氮气、氩气、氢气等，确保气体纯度符合要求。
二、操作步骤1. 开启气氛炉电源，预热炉膛至实验所需温度，一般预热时间为30分钟至1小时。
2. 打开炉门，将加热样品放入炉膛中间，确保样品放置平稳。
3. 关闭炉门，启动气体流量控制器，调节气体流量至实验要求。
4. 设置加热温度和时间，开始加热实验。
5. 在实验过程中，密切观察气氛炉运行状态，如炉温、气体流量、炉膛内气氛等。
6. 实验结束后，关闭气体流量控制器，停止加热。
7. 打开炉门，取出加热样品。
8. 关闭气氛炉电源，切断电源。
三、注意事项1. 操作过程中，严禁将手直接伸入炉膛内，以免烫伤。
2. 加热样品时，注意不要将样品放置过密，以免影响加热效果。
3. 在加热过程中，如发现炉膛内气氛异常，应立即停止加热，检查原因。
4. 气氛炉运行过程中，严禁随意调整气体流量和加热温度。
5. 实验结束后，及时清理炉膛内杂物，保持炉膛清洁。
6. 定期检查气氛炉的加热元件、炉门、炉膛等部位，确保其完好。
7. 严禁在气氛炉内加热易燃易爆、易氧化、易还原等物质。
8. 严禁在气氛炉内进行化学实验，如酸碱反应等。
9. 严禁在气氛炉附近放置易燃易爆物品。
10. 未经专业人员培训，严禁擅自操作气氛炉。
四、安全操作规程1. 操作人员必须熟悉气氛炉的操作规程和安全知识。
2. 操作过程中，严禁操作人员离开现场，确保实验安全。
3. 如发现气氛炉异常，应立即停止加热，切断电源，并报告管理人员。
4. 实验结束后，及时关闭气氛炉，确保实验安全。
5. 严禁在气氛炉附近吸烟、饮食、使用手机等。
气氛箱式炉安全操作及保养规程
气氛箱式炉安全操作及保养规程气氛箱式炉是一种高温实验设备，具有高温、低氧或惰性气氛等特殊环境，适用于材料表征、先进制造、化学反应等领域。
为确保实验安全和设备长期运行可靠性，需要制定气氛箱式炉的安全操作及保养规程。
安全操作规程1. 使用前检查气氛箱式炉启动前必须进行检查，确认状态良好。
•检查设备插头和电源输入是否正确。
•检查电源开关、气体开关等操作开关是否处于关闭状态。
•检查炉内是否有样品或存留物，若有需清理干净。
2. 启动炉死保护炉死保护是保证炉子正常运行的重要措施。
在启动炉子前，必须对炉死保护开关进行检查，确保处于正常工作状态。
•检查炉温控制器和过温保护装置是否正常工作。
•检查机械温度计、红外线温度计、钼用量计、氧气浓度计等感应器件是否调节正确。
•检查气体流量计、泵及阀门是否设置正确，并确保气瓶内压力足够。
3. 炉内操作炉内操作需要遵守以下规程。
•操作前应设定好实验流程，不得随意更改操作参数。
•操作人员需要佩戴适当的运动鞋、自然纤维衣物、安全帽、护目镜、防护手套等个人防护设备。
•操作时，不得超出气氛箱式炉的加热和压力范围，避免炉子过热或爆炸等事故。
•炉内加热时，严禁放置可燃物、液体、震动物品等物品，以免引起意外。
4. 关闭炉子炉子一般需要长时间运行，需要按照以下步骤进行关闭，以避免对设备的损坏。
•停止试验前，需要先关闭炉温控制器，断开电源，然后关闭加热气源、惰气源、真空泵等设备。
•清理实验室并关闭房间门窗以保证空气流通。
•确认设备无误后，将实验操作记录及时整理。
保养规程气氛箱式炉需要长期运行，为确保设备稳定运行，要注意日常保养。
1. 周期性清洁•在试验结束后，及时清理和擦拭炉内的灰尘和残渣，避免对设备产生腐蚀和污染。
•对传感器和气体开关等设备进行检查和清洁，避免因灰尘堆积而影响设备准确性能。
2. 气源检查•定期检查气源氧气浓度，确保氧气的纯度符合使用要求。
•检查气源是否正常运行，气体流量计是否准确，泵是否损坏，阀门是否正常等。

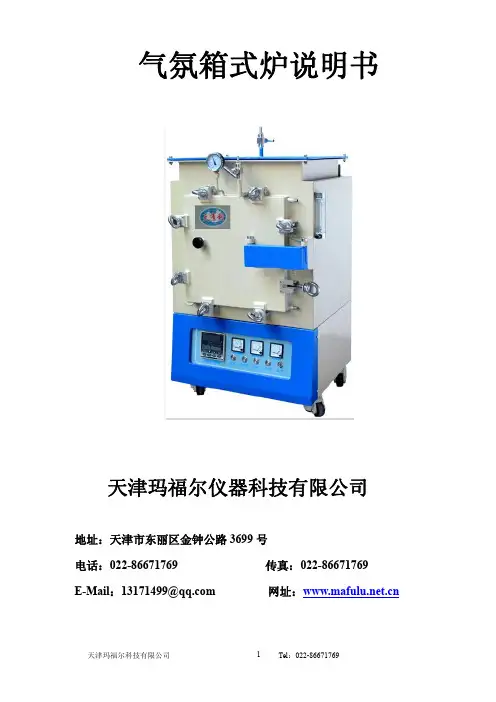

玛福尔-气氛箱式炉说明书
气氛箱式炉说明书天津玛福尔仪器科技有限公司地址：天津市东丽区金钟公路3699号电话：************传真：************E-Mail：***************网址：目录一、概述 (3)二、各种规格型号气氛箱式炉技术参数 (4)三、结构简介 (6)四、气氛炉通气流程 (6)五、烘炉工艺 (8)六、设备的安装接线 (8)七、设备操作 (9)八、仪表操作的基本操作和注意事项 (10)九、炉子的保养及注意事项 (17)十、各种气氛下的最高温度 (18)十一、常见故障及排除 (19)十二、成套供应范围（装箱单） (19)十三、电路图 (21)一、概述本系列气氛箱式炉均系周期作业式,采用双层壳体结构和日本岛电40段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，双层炉壳间配有风冷系统，能快速升降温，采用外壳整体密封（或不锈钢内胆整体密封）、盖板和炉门均采用高温硅胶垫密封，炉门口安装有水冷系统，气体经过流量计后由后膛进气口进入，有多处洗炉膛进气口、出气口处有燃烧嘴，可以通氢气、氩气、氮气、氧气、一氧化碳等气体，该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的理想产品。
二、各种规格型号气氛箱式炉技术参数型号项目KXF16Q或KXF17Q KXF11Q单位指标值指标值炉体结构双层壳体结构，并配有风冷系统额定功率KW4KW160X150X1506KW200X200X2008KW300X200X2009KW300X250X25013KW400X300X3002.5KW300X200X1203.5KW300X200X200 5KW300X250X250 9KW400X300X300 15KW500X400X400额定电压V AC220VAC220VAC220VAC380V单相AC380V单相AC220VAC220VAC220VAC380V三相AC380V三相功率HZ50/6050/60相数相单相单相温度范围℃800-1600800-1700（在各种气氛下的最高使用温度请查看说明书13）0-1100额定温度℃150016001000升温速率℃/min≤15(可根据要求进行设计)炉膛尺寸mm160X150X150200X200X200300X200X200300X250X250400X300X300300X200X120 300X200X200 300X250X250 400X300X300 500X400X400外型尺寸（LXWXH）mm 520X480X800560X530X850560X630X850610X630X930660X730X1400460X530X560460X530X640460X580X690600X670X780控温精度℃±1控温方式40段程序控温PID调节可控硅控制热电偶型号分度B K热元件1800型硅钼棒电阻丝（瑞典康泰尔）炉膛材料1800型氧化铝多晶纤维（氧化铝含量95%以上,）1800型氧化铝多晶纤维（氧化铝含量98%以上）四周表面温度℃≤35空气开关本公司设备自带有空气开关通讯接口本公司设备配有R485通讯接口和配套的软件型号项目KXF14Q KXF11Q-B单位指标值指标值炉体结构双层壳体结构，并配有风冷系统额定功率KW4KW160X150X1506KW200X200X2008KW300X200X2009KW300X250X25013KW400X300X3002.5KW300X200X1203.5KW300X200X200 5KW300X250X250 9KW400X300X300额定电压V AC220VAC220VAC220VAC380V单相AC380V单相AC220VAC220VAC220VAC380V3相功率HZ50/6050/60相数相单相单相温度范围℃0-1400（在各种气氛下的最高使用温度请查看说明书14条）0-1100额定温度℃13001000升温速率℃/min≤15(可根据要求进行设计)炉膛尺寸mm160X150X150200X200X200300X200X200300X250X250400X300X300300X200X120 300X200X200 300X250X250 400X300X300外型尺寸mm（LXWXH）520X480X800560X530X850560X630X850610X630X930660X730X1400460X530X560460X530X640460X580X690600X670X780控温精度℃±1控温方式40段程序控温PID调节可控硅控制热电偶型号分度S K加热元件硅碳棒电阻丝（康泰尔）炉膛材料1600型氧化铝多晶纤维（氧化铝含量95%以上,）1800型氧化铝多晶纤维（氧化铝含量98%以上）炉体表面温度℃≤35空气开关本公司设备自带有空气开关通讯接口本公司设备配有R485通讯接口和配套的软件三、结构简介本系列气氛箱式炉外形均为长方体。
箱式电炉使用说明及操作规程模板
工作行为规范系列箱式电炉使用说明及操作规程（标准、完整、实用、可修改）编号：FS-QG-17956箱式电炉使用说明及操作规程Instructions and operating rules for box-type electric furnace说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
箱式电炉使用说明及操作规程，箱式电炉使用说明及操作规程箱式电炉使用说明及操作规程本厂生产的SX系列电阻炉是对老产品的改造和升级换代产品，配有国内首家注册生产的新颖自动化仪表XMT系列控温仪及相应的热电偶，上海雷韵试验仪器021-使电炉的温度控制精确度更高，更自动化。
广泛用于各类实验室，工矿企业，科研单位作元素分析测定及一般小型件淬火，退火，回火等热处理作业。
箱式电炉结构简介本系列电阻炉外型均为长方体，炉壳采用优质冷轧钢板折边焊接制成，工作室有优质碳化硅耐火材料制成，炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失，提高炉膛内温度的均匀性，在炉门内侧装有优质耐火材料制成的挡热板.上海雷韵试验仪器021-炉内温度的测量，指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置，在加热过程中当测温热电偶断路时，可自动切断电源，以保证电炉及被处理工件的安全.箱式电炉安装与使用1.电炉不需特殊安装，只需平放在室内地面或台架上。
控制器应放在工作台上，工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面，以免影响控制器正常工作.2.与控制器及电炉相连的电源线，开关及熔断器的负载能力应稍大于电炉的额定功率.3.接线时，首先转松控制器外壳左右两侧的螺钉，然后将罩壳上翻，按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).上海雷韵试验仪器021-将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电之间间隙用石棉绳堵塞，然后固定.(注意:电源的相-与中线不可接反，为了操作安全，控制器和电炉均需可靠接地)4.检查接线无误后即可通电，首先合上电源开关，然后将控制器面板上的钮子开关拔向开的位置，调节设定按钮，把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上，红灯灭(NO)，亦有接触器的吸合声响，电炉通电，电流表指示加热电流值，温度随炉内温度升高而徐徐上升，说明工作正常.箱式电炉当温度上升至设定的所需要温度时，红灯灭(NO)，绿灯亮(YES)，电炉自动断电，停止升温.稍后，当炉内温度稍微下降，绿灯灭，红灯亮，电炉又自动通电.周而复始，达到自动控制炉内温度的目的.5.为了检查断偶保护装置是否正常工作，上海雷韵试验仪器021-其方法是:松开热电偶一端，此时测温指示迅速上升到最高点亦自动切断加热电源，则断偶装置良好，重新接好的热电偶后，可正常工作.6.烘炉，当电炉第一次使用或长期停用后再次使用时，必须进行烘炉.其过程如下:当室温升到200℃4小时(打开炉门让水蒸气散发)当200℃到600℃4小时(关闭炉门)当600℃到800℃2小时(关闭炉门)7.使用完毕，首先将控制面板上的钮子开关拔向关的位置，然后切断总电源开关.上海雷韵试验仪器021- 箱式电炉维修及保养1.控制器应放在干子通风良好，无腐蚀性气体的地方，工作环境温度为-10-50℃，相对湿度不大于85%2.为保证测量准确，每年应用直流电位差计校对XMT型温度控制仪的测温表，以免引起较大误差.3.定期检查各部分接线是否有松动，交流接触器的触头是否良好.出现故障应及时修复.4.用户能遵守以上操作规程，确因产品质量不能正常工作时，一年内免费修理更换零配件，直至更换产品。
箱式气氛炉作业指导
箱式气氛炉作业指导一、概述箱式气氛炉是一种用于高温处理的设备，广泛应用于金属加工、热处理、陶瓷制造等领域。
本文将详细介绍箱式气氛炉的操作指导，包括设备准备、操作步骤、注意事项等内容。
二、设备准备1. 确保箱式气氛炉的电源已接通，并检查电源线是否完好。
2. 检查炉体内部是否清洁，如有杂物应及时清理。
3. 准备所需加热材料和样品，并按照要求进行装载。
三、操作步骤1. 打开箱式气氛炉的控制面板，按照设备说明书设置所需的温度和时间参数。
2. 打开炉门，将装载好的样品放入炉腔中，并确保样品与加热元件之间有足够的间隙，以免发生过热或短路现象。
3. 关闭炉门，确保炉门密封良好。
4. 按下启动按钮，箱式气氛炉开始加热。
5. 在加热过程中，定期检查炉内温度和压力，并根据需要进行调整。
6. 当加热时间到达设定值时，箱式气氛炉会自动停止加热，发出提示信号。
7. 打开炉门，将加热完成的样品取出，并进行必要的后续处理。
四、注意事项1. 在操作箱式气氛炉之前，务必熟悉设备的使用说明书，并按照要求进行操作。
2. 加热过程中，应注意炉内温度的变化情况，避免温度过高或过低导致样品质量不符合要求。
3. 确保炉门密封良好，防止气氛炉内的气体外泄，避免对操作人员和周围环境造成危害。
4. 在取出加热完成的样品时，应佩戴防热手套等个人防护装备，以免烫伤。
5. 定期对箱式气氛炉进行维护保养，清洁炉体内部，检查电气元件是否正常工作，确保设备的安全可靠性。
五、总结通过本文的操作指导，您可以准确地操作箱式气氛炉，达到所需的加热效果。
在操作过程中，请务必注意安全，并遵守相关操作规程，以确保设备的正常运行和操作人员的安全。
如有其他问题或需进一步了解，请咨询相关专业人士。
XL-100型箱型马弗炉使用说明书
XL-100型箱型马弗炉使用说明书箱型马弗炉适用范围：XL-100型高效节能智能一体化马弗炉是高性能机电一体化的新一代节能智能产品，适用于煤炭、电力、化工、冶金、建材、制药、科研等行业和部门进行灰分、挥发分、罗加指数、粘结指数、煤的工业分析和工业热处理。
箱型马弗炉性能特点：●从炉膛内两侧和顶部三面加热，确保温度分布均匀。
●双层炉壳结构稳定；炉壳采用优质冷板和不锈钢板材料静电喷塑。
●采用优质的真空纤维炉膛保温效果好，升温速度快，节能节电显著，与传统马弗炉相比，节约时间1/2，节约电能2/3；●采用全新液晶中文显示、智能控制技术，同时显示试验进程、时间、温度和功能，可减少视读和人为操作误差，大大提高工作效率。
●自选程序可多分段设定。
●升温速度快、节能电显著、保温效果好、操作更方便。
●采用微处理器作为控制中心，利用微处理器的智能判断方法自动调整预加热温度，并存储记忆，确保试验顺利完成自动化程度高。
●采用PID控制算法和自适应控制技术，控温精度优于国标要求，性能稳定可靠。
●温度控制符合国标 GB212、GB5447、GB5449 规定，具有快速灰化法、缓慢灰化、挥发分、罗加指数、等专用加热程序，性能优越，控制精度高。
●整体设计合理，使用寿命长，采用双回转中心，四臂水平转动炉门和新型可控烟筒开关装置，操作方便。
●造型美观，工艺考究，坚固耐用，不易变形。
箱型马弗炉技术参数：●温度范围：（0－1000）℃●测温精度：±3℃●控温精度：±10℃●工作电压：AC220V±10％，50Hz±1HZ；●整机功率：3.8kW●升温速度：850℃＜25min ●重量约：45kg。
●工作室尺寸：300×200×120mm ●外形尺寸：540×605×680mm箱型马弗炉箱型马弗炉操作流程：1．开炉前应检查煤气管道阀门密封性和煤气管路上的压力不能低于规定值。
XL-1型箱型高温炉使用说明书
XL-1型箱型高温炉使用说明书一、用途：该炉为试验室之通用设备，可供煤炭、化工、建材、电力、冶金、地质勘探和科研单位试验室做烧结、加热及处理等用。
二、特点：1、XL-1型箱型高温炉，旧名《茂福炉》，该炉是经中国煤炭部科学研究的分析方法《GB212-77》标准规定要求设计生产的，为了使炉子的维修方便，炉芯可以从炉后抽出，较同类炉子的维修极为方便。
2、炉后装有可控制烟囱，尤其适于煤样的分析和化工原料及产品的化学分析。
3、采用铁皮外壳，铸铁支脚，外形平整美观，坚固耐用。
三、主要技术指标：1、高温炉：额定功率：4Kw 3Kw 2Kw三种电源电压：220V±10%最高炉温：4Kw1000℃ 3Kw 2Kw950℃。
短时可达1300℃常用工作温度：900℃升温达900℃时间：90mimn4KW 325×200×125㎜炉膛尺寸：长×宽×高 3KW 275×250×100㎜2KW 250×150×75㎜电热元件：Φ1.2～Φ1.3A级镍铬丝烧成2000瓦双根并联。
2、控制器：可配套选用以下型号温度自动控制器：·GK-1型温度自动控制器·WZK-1型可控硅温度自动控制器·SK-Ⅱ型数显温度自动控制器·WSCK-3型电脑时温程控仪以上四种温度自动控制器，均可自动控温在予给温度范围内。
使用时请参阅温度自动控制器使用说明书。
四、结构五、使用注意事项与维护修理：1、第一次使用或长期停用后再次使用时，应先进行烘炉，炉温在200℃～600℃四小时为宜。
2、长期使用时炉温不得超过最高炉温。
3、电炉和控制器应在环境温度0～50℃，相对湿度不超过90%，无导电尘埃，无爆炸性气体和腐蚀性气体的场所工作。
4、禁止向炉膛内灌注各种液体及熔融的金属。
5、取放试样时，应先切断电源，以防触电。
6、更换电炉丝时，先将炉后烟囱取下，打开炉后挡板，取出一块保温砖，即可将炉芯抽出，换好炉丝后，再照原样装好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空箱式气氛炉KSXL-1016
使
用
说
明
书
杭州卓驰仪器有限公司
目录
一：仪器简介 (1)
二：仪器使用................................................1-3 三：技术参数 (3)
四：注意事项 (3)
五：故障及排除 (4)
六：装箱单 (4)
附：1、LTDE仪表说明书
2、真空箱式气氛炉操作特别提示
注意事项：门口炉堵必须堵上，方可关门及升温
一、仪器特点
真空箱式气氛炉，密封性能好，适合做高浓度的气氛保护实验。
炉口设计有水冷却装置，配备有双头带阀进气口，保护罩，气体流量计，硅胶管，单头带阀出气口，保护罩，真空压力表。
使用时需将用户自备低温槽内的冷液接入冷却装置（使用温度不高时也可用水冷却的方法）。
气氛保护实验时可以直接通入堕性气体如：氮气等其他气体，使高温加热工件不会产生氧化脱碳，用于气体保护的高温烧结，淬火等热处理工艺。
若需要高纯度工艺使用时，配上真空泵，先抽取炉内的空气，再充入堕性气体，根据需要也可增加一定压力确保堕性气体的高纯度；做真空较高的高温实验时建议使用真空管式炉。
二、仪器使用
操作面板功能
SET: 功能键
OUT：输出指示
PV窗口：测量值
SV窗口：设定值
ALM1：上限报警
ALM2：下限报警
<：移位键
∨：减键
∧：加键
AT(AL)：自动整定
普通操作方法：
接通电源，打开仪器开关按↑键二秒钟使SV窗口出现STOP（暂停）。
设定步骤：按←键PV 显示C01。
按←↑↓设置所需的温度。
按SET键，PV显示t01。
按←↑↓设置-1。
等到返回菜单（SV显示STOP）。
再按↓键二秒钟，SV显示RUN即可。
此时PV即显示升温。
SV窗口HOLD 和设置的温度交替显示。
例如：要仪器到600℃长期保持自动恒温
按←键一下 C01 = 600
按SET键一下 t01 = -1
等到SV返回STOP，再按↓键。
SV显示RUN即仪器开始工作。
定时功能操作方法：
接通电源，按↑键二秒钟使PV显示STOP（暂停）。
按←键PV显示CO1, 按←↑↓设置起始
温度50（起始温度应高于室温）, 按SET键，PV显示t01。
按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。
按SET键PV显示C02。
按←↑↓设置工作所需的温度, 按SET键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。
等到返回菜单（SV显示STOP）。
再按↓键二秒即启动。
此时PV窗口显示温度上升。
SV显示温度上升或时间运营。
例如：要400℃恒温10分钟。
按←键一下 C01 =50 （起始温度为略高于室内温度的值，如50℃。
）
按SET键一下 t01 =20 (一般情况下该段升温时间不宜过短，否则容易温度过冲。
) 按SET键一下 C02 =400 (工作需要温度)
按SET键一下 t02 =10 (恒温时间)
按SET键一下 C03 =400 (工作用的温度)
按SET键一下 t03 =-121
等到SV显示STOP再按↓键二秒SV显示RUN即启动。
此时PV显示实测温度上升。
SV
显示设置温度上升或时间运行。
可编程通常操作方法：
接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。
设定步骤：按一下←键，上排PV显示C01，表示需要程控的起始温度，操作←↑↓键，使下排SV达到所需起始温度。
再按下SET键，PV显示t01，表示从起始温度达到下一设定温度的时间，操作←↑↓键，使SV 达到所需时间。
再按下SET键，PV显示C02，表示刚才设定的起始温度C01，用了t01的时间，所要达到的温度，按←↑↓使SV达到所需温度。
（如需恒温，则C01与C02设置同一值），再按下SET键，PV显示t02表示从C02到达下一温度的时间设定，按前面步骤操作…,最后一段T参数设置“-121”即可自动关机，最多达30段,最后结束段将txx设置-121设置完毕等SV返回STOP再按↓键使显示窗口出现RUN仪器自动按照设定的程序开始工作。
程序编排采用温度--时间-温度格式，其定义是从当前段设置温度，经过该段设置的时间到达一温度。
例示：按下图所示程序曲线设定各段程序值
℃
1000 C05 C06
C07
800 C08
500 C03 C04
300 C02
100
C01
t01 t02 t03 t04 t05 t06 t07 t08 -121
30分35分40分30分25分20分25分
按←键一下C01 = 100℃（程序起始温度，也可以设定略大于室温的任
何值）
按SET键一下t01 = 3 0分钟
按SET键一下C02 = 300℃
按SET键一下t02 = 35分钟
按SET键一下C03 = 500℃
按SET键一下t03 = 40分钟
按SET键一下C04 = 500℃
按SET键一下t04 = 30分钟
按SET键一下C05 = 1000℃
按SET键一下t05 = 25分钟
按SET键一下C06 = 1000℃
按SET键一下t06 = 20分钟
按SET键一下C07 = 800℃
按SET键一下t07 = 25分钟
按SET键一下C08 = 800℃
按SET键一下t08 = -121（程序运行结束）
（详见附页LTDE智能仪表说明书）
操作说明参考：
真空箱式气氛炉具有密封性好的特点，配有真空压力表，双头带阀进气管，单头带阀出气管，安全保护罩，硅胶管。
可用于高纯浓度的高温气氛保护实验。
炉口设置有冷却装置，使用时必须连接上制冷液。
箱内放入试样，配上真空泵，抽取炉内的空气（如需气氛保护接上进气管，充入堕性气体），炉口冷却管上接入低温恒温槽的冷液（使用温度不高时也可用水冷却）。
在操作面板上设置好需要温度程序，炉子升温。
三．技术参数
名称型号工作室尺寸额定温度℃额定功率（KW）电源电压
真空
KSXL-1016 400*250*160mm 1000℃8 380v/50hz 箱式气氛炉
四．注意事项
A.升温前冷却装置接口需接上冷却液；
B.适合在气氛保护或真空状态下升温；
C.严禁在无气氛保护及非真空状态下或放入有气体膨胀的物体升温
D仪器外壳必须有效接地，以保证使用安全。
E仪器应放通风良好室内，在其周围不可放置易燃易爆物品。
F本仪器无防爆装置，不得放入易燃易爆物品。
G 仪器结束工作后十五分钟再将仪器关闭，（以利于仪器散热）
五．故障及排除
现象原因排除方法1.无电源1插头未插好或断电插好插头或接好线
2熔断器烧断更换熔断器
2. 炉内温度不升1．设定温度低
2．发热元件
3．控温仪坏1．调整设定温度2．换发热元件3．换控温仪
3.设定温度与炉内温度误差大1．温度传感器坏
2．控温仪坏
1．换传感器
2．换控温仪
4.超温报警异常1．设定温度低
2．控温仪坏1．调整设定温度2．换控温仪
仪器三包一年（发热元件保修期为6个月）
六．装箱单
序号类别名称单位数量备注
1 主件真空箱式炉套 1
2 文件使用说明书份 1
3 文件装箱清单份 1
4 文件合格证份 1
真空箱式气氛炉操作特别提示：
（1）炉子升温前必须在冷却管上连接上制冷液循环冷却，温度不高时也可用水循环冷却。
（2）配上真空泵，抽取炉内的空气，最大不超过二格指针刻度，当真空表指针下降接近二格时停顿抽气，充入隋性气体，
使指针归0位或稍大于0位，再抽气…充气，往复3-5次，确保炉腔内的保护气体有一定的浓度（抽取真空时如超过
二格真空表刻度时对炉子会有损害，甚至损坏）；
（3）如无真空泵需气氛保护时，接上进气管，充入堕性气体，稍稍放开出气阀，当充入气体大于炉膛容积时关闭出气口
阀门，观测压力表大于“0”小于二格；
（4）在完成以上内容后再在操作面板上设置好需要温度程序，炉子开始升温。
