单网口设备吞吐测试
WIFI吞吐量测试方法
65Mbps 135Mbps 130Mbps 270Mbps
吞吐量测试前准备
测试环境，请查看当前无线空间的干扰情况，选择合适的信道进行 吞吐量测试，有时间最好验证自己所选择的信道是否通讯良好。
测试TAP尽量采用本地转发，本地转发的吞吐量要比集中转发高， 802.11g时大概2Mbps左右，802.11n则有十几Mbps的差距。
802.11n吞吐量测试方法
吞吐量测试前准备 11n模式吞吐量测试 公司产品吞吐量介绍
吞吐量测试前准备
GO
吞吐量测试前准备
接到测试任务后与销售、客户沟通尽快取得测试方案
拿到测试方案后，对整个测试方案做评估，准备测试版 本及测试样机。 了解样机的MIMO以及有线网口的规格。因为802.11n的 速率可以达到100Mbps以上的速率，如果是百兆网口肯定 会造成速率的瓶颈。
P.S.可以在AC的web页面上调节AP发设功率，步长为0.5整终端网卡的配置，将网卡的一些802.11n的参数开启等。有时 STA重新关联一下AP也会让吞吐量正常，点击左下角无线连接小图标 ，显示的速率最好是和之前表格对应的速率。
4、使用Chariot跑流量时，软件在跑上层协议，所以单pair的压力往往不 够大，需要选择多pairs跑，Pair的数量要求6~10条。Script可以选择 throughput，Filesndl，时长1min。如果选择 High_Performance_Throughput，时长3min以上。
5、使用Atheros方案的产品，在WEP、WPA、WPA-PSK加密时不支持 802.11n。
单用户11n模式吞吐量测试
6.如果在狭小空间测试（如屏蔽房），需要先降功率再测试。
7.802.11n的速率需要耐心的调试，速率不佳时尝试变动AP与终端的 距离，角度。
吞吐量测试报告
吞吐量测试报告
版本：V1.0
测试目的
本报告主要针对硬件在正常环境下，的实际吞吐量值是否达标真实的了解产品的实际性能。
测试指标及期望
验证现生产R1000机型WIFI 各频率性能
1、WIFI 2.4G 双向吞吐量达70Mbps以上。
2、WIFI 5G 双向吞吐量达80Mbps以上
测试设备和工具
2.设备设置
1,无线网卡连接PC1地址设置为(IP:192.168.1.100)，
2.DUT 连接PC2地址设置为(IP:192.168.1.200
3.将IxChariot软件设置10条，接收5条发射5条
测试结果
2G吞吐量测试截图
结合测试记录2G平均值均达70M以上
5G吞吐量测试截图
结合测试记录5G平均值均达80M以上。
测试参数
结论概述：
综合测试记录，以上测试性能均达理想要求，所以本批测试判定为通过。
WLAN无线接入设备吞吐量测试方法讲解
WLAN网络无线接入设备吞吐量测试方法讲解在WLAN网络维护中，我们对于无线网络的考虑主要是带宽和速率，是基于四层以下的网络。
随着各大运营商WLAN网络覆盖面的扩大，各类客户的需求经常呈现我们维护人员面前，比如说，用户抱怨“网络速度怎么这么慢”，“运营商给我提供的带宽到底是多少”，这个时候我们就需要一个比较直观、方便的工具给用户演示和讲解。
很多人在测试和演示带宽的时候使用下载软件或者网络测试网站进行，这有一定的局限性。
比如说下载软件，需要提供下载的服务器能够有较高的带宽，而且其他用户的并发下载数不要太高。
这里我和大家共享在日常维护工作中，所使用到的一个网络利器：IxChariot软件。
Chariot 是一款多功能网络业务测试软件，这里我结合日常的应用做相关的说明。
→无线接入设备吞吐量的测试：首先，分别在测试无线设备吞吐量的两端（有线端和无线端）各接上计算机A、B，系统可以不限，但两台电脑要能够互相ping通。
计算机上运行Chariot的客户端软件Endpoint。
运行endpoint.exe后，任务管理器中多了一个名为endpoint的进程。
接着，新建一个CASE, 选择点到点一条或者多条流，.在“Add an Endpoint Pair”窗口中输入Pair名称，然后在Endpoint1处输入A计算机的IP地址，在Endpoint2处输入B计算机的IP地址。
按“select script”按钮并选择一个脚本，由于我们是在测量吞吐量，所以可选择软件内置的Throughput.scr脚本。
然后，选择Chariot 提供的Throughout 测试脚本对被测网络的吞吐量进行测试，该测试脚本通过发送、接收并确认一个大文件来得出吞吐量的测试结果。
CHARIOT可以测量包括TCP、UDP、SPX在内的多种网络传输层协议，我们在测量吞吐量时选择默认的TCP即可。
选择工具栏上的RUN 值开始我们这次的吞吐量的测试。
WiFi吞吐量测试方法
WiFi吞吐量测试简易指南
测试工具软件安装
一、在PC安装以下：
1.安装以下软件：
2.安装以下软件:
3.将：拷贝到的安装目录下（如：C:\Program Files\Ixia\IxChariot 目录下）并运行。
点击“Patch”按钮将提示如下：
选中“Exit”退出。
二、在播放盒端安装：
1.在播放器端安装。
执行测试：
1.PC和播放连接到同一个网络（PC端必须用有线网络）。
2.在播放盒端运行已安装好的软件，运行Endpoint。
并记录下运行APK显示的”available IP addresses:”：如
3.运行已经安装成功软件,并按以下步骤进行设置.
4.保存后将得到以下：
5.按照步骤3的添加pair方法，添加如下：
6.选中菜单中的Run-Set Run Options
设置Run Options并保存如下：
7.选中菜单栏中的，执行测试如下：
8.当”Run status”显示为finished时。
选中菜单-File-Save as,保存测试结果。
吞吐量测量功能(第一版)的使用说明

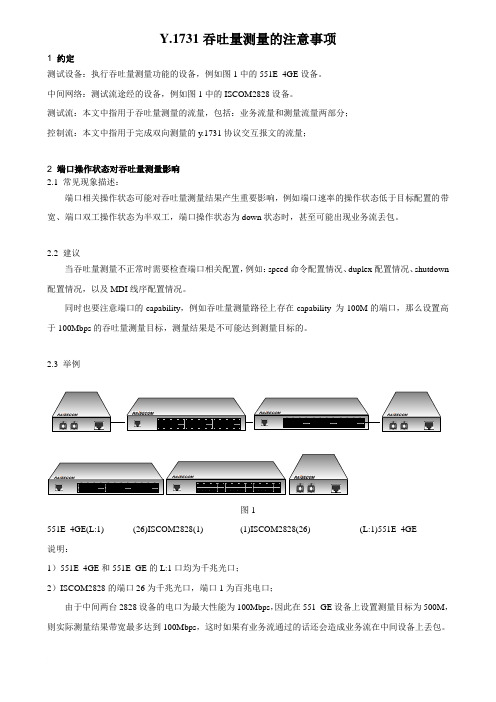

Y.1731吞吐量测量的注意事项1 约定测试设备：执行吞吐量测量功能的设备，例如图1中的551E_4GE设备。
中间网络：测试流途经的设备，例如图1中的ISCOM2828设备。
测试流：本文中指用于吞吐量测量的流量，包括：业务流量和测量流量两部分；控制流：本文中指用于完成双向测量的y.1731协议交互报文的流量；2 端口操作状态对吞吐量测量影响2.1 常见现象描述：端口相关操作状态可能对吞吐量测量结果产生重要影响，例如端口速率的操作状态低于目标配置的带宽、端口双工操作状态为半双工，端口操作状态为down状态时，甚至可能出现业务流丢包。
2.2 建议当吞吐量测量不正常时需要检查端口相关配置，例如：speed命令配置情况、duplex配置情况、shutdown 配置情况，以及MDI线序配置情况。
同时也要注意端口的capability，例如吞吐量测量路径上存在capability 为100M的端口，那么设置高于100Mbps的吞吐量测量目标，测量结果是不可能达到测量目标的。
2.3 举例图1551E_4GE(L:1)----------(26)ISCOM2828(1) ------------(1)ISCOM2828(26)-----------------(L:1)551E_4GE说明：1）551E_4GE和551E_GE的L:1口均为千兆光口；2）ISCOM2828的端口26为千兆光口，端口1为百兆电口；由于中间两台2828设备的电口为最大性能为100Mbps，因此在551_GE设备上设置测量目标为500M，则实际测量结果带宽最多达到100Mbps，这时如果有业务流通过的话还会造成业务流在中间设备上丢包。
3 业务流对于吞吐量测量的影响业务流对吞吐量测量的影响比较大，主要体现在以下4个方面：1）业务流是否有分流；2）是否有多业务流；3）业务流的Cos值；4）业务流的包长；3.1 业务流的分流Y.1731的吞吐量测试的是有前提条件的，其假定业务没有分流的情况下进行测试的，如下图所示，前提是业务流从设备A的C：1端口进入途经过中间网络到达设备B，从设备B的C：1端口离开。
RFC2544吞吐量测试详细步骤
选择测试参数
学习模式上，对于 Switch，选择二层学习，学习频率则根据需求选择。结果显示时延， 类型根据 Switch 转发类型选择，最后选择结果保存路径。
配置 RFC2544 参数
RFC2544 关键参数说明
测试时间 ·默认 60 秒 ·RFC2544 规定最少 60 秒 测试次数 ·默认 1 次 ·RFC2544 无规定 ·可以配置多次, 取平均值
RFC2544 吞吐量测试详细步骤-信而泰 Renix 软件操作演示
吞吐量概述： 吞吐量即吞吐率，这个词首先在 RFC1242 中被提出，是评估网络设备性能的首要指标， 其定义是在设备没有丢帧的情况下的最大的转发速率，通常使用每秒钟通过的最大的数据 包数（PPS/FPS）或者 bit 数来衡量(bit/s, Kbit/s, Mbit/s,Gbit/s…) ，测试公式为：速率 = 总 长度/帧长度，简单来说，就是从源发送方，到目的接收方可传输的最大数据量。对于一个 以太网系统，绝对的最大吞吐率应该等同于接口速率。而实际上，由于不同的帧长度具有不 同的传输效率，这些绝对的吞吐率是无法达到的，越小的帧由于前导码和帧间隔的原因，其 传输效率就越低。 在上文中我们提到了测量速率的公式：速率 = 总长度/帧长度，在看这个公式前首先有 几个变量大家要清楚： ①速率：FPS（frame per second）； ②帧长度包括前导、开始符和帧间隔； ③帧长度=64 + 7+1 +12 =84Bytes = 84*8=672 bits； ④速率=1000*106/672=1,488,095； ⑤帧间隔为 12bytes；2 个 frame 之间的间隔。 而在帧长的选择上，RFC 2544 测试标准建议选取以下 7 种，分别为 64、128、256、512、 1024、1280 和 1518 字节。那么为什么要选择这七个值呢？最小 64Bytes: 原因是以太网的 特性(CSMA/CD)决定，128、256、512、1024、1280 都是设备处理最容易出错的值，最大 1518Bytes：原因为以太网发展初期，受当时技术的限制。
吞吐量测试用例
吞吐量测试用例随着互联网的发展，吞吐量成为了评估系统性能的重要指标之一。
吞吐量测试用例是用来测试系统在单位时间内能够处理的请求数量的用例。
本文将从吞吐量测试的定义、目的、步骤和常见的测试用例等方面进行探讨。
一、吞吐量测试的定义吞吐量是指系统在单位时间内能够处理的请求数量，通常以每秒请求数（QPS）来衡量。
吞吐量测试是通过模拟用户同时发起大量请求，以评估系统在高负载情况下的性能表现。
二、吞吐量测试的目的吞吐量测试的主要目的是评估系统在高并发情况下的性能表现，找出系统的瓶颈和性能问题，并提供改进系统性能的依据。
通过吞吐量测试，可以确定系统的最大负载能力，为系统的容量规划提供参考。
三、吞吐量测试的步骤1. 确定测试环境：选择合适的硬件、软件和网络环境来模拟实际的生产环境。
2. 设计测试用例：根据系统的实际需求和预期性能指标，设计各种场景的测试用例，包括正常场景、异常场景和边界场景等。
3. 准备测试数据：根据测试用例的设计，准备相应的测试数据，确保测试数据的真实性和多样性。
4. 执行测试用例：按照设计好的测试用例，使用负载测试工具模拟大量用户并发请求，记录系统的响应时间和吞吐量。
5. 分析测试结果：根据测试结果，评估系统在不同负载下的性能表现，找出系统的瓶颈和性能问题，并进行优化和改进。
6. 编写测试报告：根据测试结果，编写详细的测试报告，包括测试环境、测试用例、测试数据、测试结果和建议等内容。
四、常见的吞吐量测试用例1. 正常场景测试用例：a. 并发用户数为100，模拟用户同时发起请求，测试系统的吞吐量。
b. 并发用户数为1000，测试系统的最大负载能力。
c. 按照预设的业务比例，模拟不同类型的请求并发，测试系统的性能表现。
2. 异常场景测试用例：a. 模拟用户发送大量非法请求，测试系统的容错能力和安全性。
b. 模拟用户发送大量重复请求，测试系统的去重和幂等性处理能力。
c. 模拟用户发送大量大文件上传请求，测试系统的文件处理能力。
吞吐量测试方法
吞吐量测试方法
一、组网
此处组网以产品至少有一个网口，并且有无线功能为例
方法一：
若产品网口默认为LAN口，组网方式如下：
将产品上电后，一号电脑通过网线连接到产品网口，再通过产品无线连接到二号电脑，若两台电脑IP能相互ping通，则说明组网成功.
方法二：
若产品网口默认为WAN口，组网方式如下：
将PC1连接到路由器LAN口，并通过路由器LAN口连接到待测产品网口，再通过产品无线网络连接到PC2，两台电脑IP能相互ping通，则说明组网完成.
二、测试
测试相关软件可以自己到网上下载
在PC1打开，然后在PC2打开吞吐量测试软件，
打开软件并成功进入软件界面后，按如下方法建立测试测试组文件
建立完成后，选中建立的文件，Ctrl+C&Ctrl+V多建立几个。
将PC1和PC2都打开速度检测软件，
在吞吐量软件中选中所有建立的测试文件后，点击”run”开始测试.
在PC1和PC2中，可以通过Net Meter软件观察上传下载速度
点击”Swap Endpoint1 and Endpoint 2”交换测试组数据中两台电脑IP地址，交换两台电脑上传、下载测试。
调换后点击”run”，开始测试
当数据测试完成后，观察测试测试速度和测试数据读写稳定性，数据读写无明显波动，越平稳说明产品吞吐量测试结果越好。
网络吞吐量测试.
VoIP网络测试与业务质量评估：
◆支持6种VOIP Codec（G.711a，G.711a ，G.723.1-ACELP，G.723.1-MPMLQ，G.726，G.729） ◆支持MOS评分，便于对VOIP网络进行实时分析。
能够对电信终端进行性能测试和评估：
◆能够测试网卡（10/100/1G/无线/蓝牙），xDSL调制解调器，Cable Modem, ISDN。终端，普 通调制解调器，GPRS手机，CDMA手机。 ◆测试防火墙及应用网关。
IxChriot主界面中，有四个选项，分别是“New”、“Open”、 “Design”、“Help”。
选项 New Open Design Help 说明 新建一个测试 打开一个已保存的测试 自己设计测试环境拓扑 查看帮助文档
2019/1/9
18
点击“New”进入“IxChariot Test”界面，这里是我 们控制观察整个测试过程的地方，如图：
2019/1/9
12
小提示：
CHARIOT可提供定量在线网络性能分析，一些 评测机构采用该软件对客户的网络系统提供网络 性能评估服务。他的兼容性很好支持多种操作系 统。并且CHARIOT的评测是根据一个个的脚本 来实现的，因此用户可以编写自己的脚本满足实 际要求，编写起来难度也 不是很大。
IxChariot内容
IxChariot由两部分组成：控制端Console和终端Endpoint。
两者都可安装在普通PC或者服务器上，控制端Console安装 在Windows操作系统上，终端Endpoint支持各种主流的操作系 统。 如：Compaq Tru64 UNIX、FreeBSD UNIX、HP-UX、IBM AIX、IBM MVS、IBM OS/2、Linux、Microsoft Windows 3.1、 Microsoft Windows 95/98/Me/NT/2000/XP/XP(64bit)/Vista/Win7、Novell Netware、Sco UNIXWare、SGI IRIX、 Spirent Communications TeraMetrics、Sun Solaris。
wifi吞吐量测试标准
wifi吞吐量测试标准一、背景介绍二、wifi吞吐量测试概述2.1 wifi吞吐量测试定义2.2 wifi吞吐量测试的重要性三、wifi吞吐量测试的指标3.1 平均吞吐量3.2 峰值吞吐量3.3 吞吐量稳定性四、wifi吞吐量测试的方法4.1 单设备测试4.2 并发设备测试4.3 多通道测试5.1 硬件要求5.2 软件要求5.3 网络要求六、wifi吞吐量测试的步骤6.1 测试准备6.2 测试设置6.3 测试执行6.4 测试分析七、wifi吞吐量测试的实施注意事项7.1 测试设备选择7.2 测试场景选择7.3 数据采集准备7.4 数据分析8.1 吞吐量评估指标8.2 结果分析九、wifi吞吐量测试的挑战与解决方案9.1 干扰问题9.2 设备兼容性问题9.3 网络环境问题十、未来发展趋势与展望十一、总结根据任务名称，本文将深入探讨wifi吞吐量测试的标准。
首先介绍背景，解释wifi吞吐量测试的概念及其重要性。
然后详细讨论了吞吐量测试的指标，包括平均吞吐量、峰值吞吐量和吞吐量稳定性。
接着介绍了多种测试方法，如单设备测试、并发设备测试和多通道测试。
文章还列举了wifi吞吐量测试的环境要求，包括硬件、软件和网络要求。
随后给出了测试的具体步骤，包括准备、设置、执行和分析。
接下来介绍了测试的注意事项，如测试设备选择、测试场景选择、数据采集准备和数据分析。
然后讨论了评估测试结果的指标和结果分析方法。
接着讲解了wifi吞吐量测试中可能面临的挑战及其解决方案，包括干扰问题、设备兼容性问题和网络环境问题。
最后，对未来的发展趋势和展望进行了讨论，并对全文做了总结。
通过本文的探讨，希望能够对wifi吞吐量测试有更全面、详细的了解，并对相关领域的研究和实践提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信而泰BigTao测试仪对单网口设备测试流程
1.引言
现如今，在多数城市家庭当中，宽带网络已经成为和水、电、气这三者同等重要的家庭基础设施。
对于越来越多的都市青年人而言，网络已经成为其获取咨询、休闲娱乐、甚至日常购物的首要渠道，说的夸张点那可真是到了“可以一日不吃饭，却不可一日不上网”的地步。
尽管网络在人们日常生活中的地位已经日益重要，但对于上网体验影响最为明显的网速却时常会遭到用户的抱怨：网速不稳定、网速达不到标称值，这类问题似乎我们每个人都曾经遇到过。
每次发生网速问题的时候我们首先想到的可能就是网络运营商方面的问题，因为大部分网速问题确实是由于运营商方面的某些故障引起的，然而，除了运营商方面的因素之外还有一个影响上网速度的重要环节却常常会被人们忽略，那就是网卡。
作为个人电脑上网时影响网速的两大因素之一，网卡的吞吐量是否可以达到相应标准，直接关系到了实际上网速率的大小以及网速的稳定性。
由此可知，确保网卡的吞吐量这一指标的稳定可靠也是网卡研发生产的关键步骤。
与此同时，除了PC机上网必配的网卡之外，随着三网融合的推进和OTT领域的高速发展，为客厅娱乐带来更多丰富内容的网络电视机顶盒在近年来开始大行其道。
众多厂家都对这一领域表现出了强大的兴趣，纷纷推出功能各异的网络盒子，一时间上百种网络盒子在各种渠道中纷纷亮相，各具特色。
然而同样基于互联网提供应用的网络盒子在网络性能方面与网卡有着相同的网络技术指标。
具体来说，机顶盒对流量的承受能力会直接影响网络电视流畅程度，从而决定了用户的使用体验。
对机顶盒吞吐量的专业测试则可有效的保证产品质量，是对产品评估的可靠参考。
针对上述单网口类型的网络设备，一套行之有效的测试方案对确保产品质量是必不可少的。
对此，信而泰科技可以提供一整套成熟完整的单网口设备测试方案，可专门针对单网口类型设备进行重要指标的测试和验证，确保被测设备符合出厂要求。
下面以吞吐量这一重要指标为例，对其测试方法做简要介绍。
2.测试步骤
吞吐量（Throughput）是指对网络设备、端口、虚电路或其他设施，单位时间内成功传送的最大数据量（以比特、字节、分组等测量）。
通信上的吞吐量主要包括网络吞吐量和系统吞吐量。
测试时在测试环境搭建准备完成之后通过ping命令确保测试链路是连通的，然后从测试仪的源端口发出ping包到被测网卡或被测单网口设备，链路会从被测网卡端或被
测单网口设备端返回包到测试仪目的端口，通过返回速率的大小来判断被测网卡或被测单网口设备的吞吐量。
网卡吞吐量测试
测试项目网卡吞吐量测试
测试目的测试网卡的吞吐量
测试拓扑：
测试步骤：
1.按上图建立好测试环境；
2.配置插有网卡PC机的IP地址；
3.加载测试仪T6008C测试模块且预约该测试模块，通过ping命令检查测试模块与网卡之间的通信是否畅通；
4.测试仪向网卡发送带ping协议的报文；
5.查看测试仪1端口的所收到的包数。
6.根据测试情况适当调整发包速率，直至收包数略小于发包数。
测试结果：
测试仪1端口的Rx Frame Rate（fps）与Tx Frame Rate（fps）基本相同，则网卡的吞吐量与当前设置的发送速率基本相同。
单网口设备测试
测试项目单网口机顶盒设备测试
测试目的测试单网口设备的吞吐量
测试拓扑：
测试步骤：
1.按上图建立好测试环境；
2.记录单网口设备的MAC地址；
3.检查测试模块与单网口设备之间的链路是否连通；
4.测试仪向单网口设备发送带ping协议的报文；
5.查看测试仪1端口的所收到的包数。
6.根据测试情况适当调整发包速率，直至收包数略小于发包数。
测试结果：
测试仪1端口的Rx Frame Rate（fps）与Tx Frame Rate（fps）基本相同，则单网口设备
的吞吐量与当前设置的发送速率基本相同。
3.结语
吞吐量是决定单网口设备性能的关键因素之一，通过上述方法准确测定设备吞吐量可以有效掌握产品性能，是保证产品质量和提高产品性能的关键一环。
另外，对于关系设备性能及功能的其他技术指标，也均可以通过上述测试平台方便的实现。
