隧道风、水、电管线布置方案
隧道施工通风专项方案
隧道施工通风专项方案一、前言隧道施工通风专项方案是为了确保隧道施工现场的空气质量符合相关标准，保护施工人员的身体健康和生命安全，有效预防事故的发生。
本方案将从隧道施工通风的目标与原则、通风系统设计、通风措施、通风设备选型等方面进行详细介绍。
二、目标与原则1.目标：确保隧道施工现场的空气质量达到国家相关标准，保持施工现场的良好通风状况。
2.原则：（1）合理设计通风系统，保证通风效果；（2）采用适当的通风措施，确保通风系统的可靠性和稳定性；（3）选择合适的通风设备，满足施工现场的通风需求。
三、通风系统设计1.方案选择：根据隧道施工现场的具体情况（如施工区域大小、建筑材料等），选择合适的通风系统方案。
通常包括横向通风、纵向通风、强制通风等。
2.通风系统参数计算：根据施工区域的面积、高度、环境温度、施工人员数量等参数，计算通风系统的设计风量，保证施工现场的通风效果。
3.通风系统布置：根据施工现场的具体布置情况，合理设置通风设备的位置和数量，保证通风系统的全面覆盖。
四、通风措施1.确保施工现场的通风口畅通，清除堵塞物质；2.设置合理的通风口位置，保证通风口与施工作业面的距离符合规范要求；3.选择合适的通风排烟系统，保证施工现场的空气流动；4.定期检查通风设备的运行状态，保证其正常工作；5.配备必要的防护设备，如面罩、防尘口罩等，确保施工人员的安全。
五、通风设备选型1.风机：根据施工现场的需求，选择适当的风机。
通常有轴流风机、离心风机等不同类型的风机可供选择。
2.排烟设备：根据施工现场的需要，配置合适的排烟设备。
常见的排烟设备有排烟管道、排烟风机等。
3.通风口设备：根据施工现场的需求，选择合适的通风口设备。
常见的通风口设备有通风涂料、玻璃纤维通风管道等。
六、安全措施1.建立健全的安全管理制度；2.严格执行隧道施工现场的通风安全规范；3.培训施工人员的安全意识，提高技能水平；4.定期检查通风设备的工作状态，及时发现隐患并处理；5.配备必要的防护设备，确保施工人员的安全。
隧道施工中供风、供水、供电及照明作业工艺标准
隧道施工中供风、供水、供电及照明作业工艺标准FHEC-SD—12—1—20071 适用范围隧道施工中的供风、供水、供电及照明等辅助作业的实施主要是为了确保隧道开挖、运输、支撑及衬砌等基本作业的顺利进行，是各类隧道施工不可缺少的附属工作。
2 应用的国家规范、行业规范及标准2.1中华人民共和国行业标准《公路隧道施工技术规范》JTJ 042—942。
2 中华人民共和国行业标准《公路工程施工安全技术规程》JTJ 076-95 2.3电业安全工作规程DL 408-19912.4电业安全工作规程(电力线路部分） DL 409—19913 施工准备3。
1 技术准备3。
1。
1 做好施工前的调查工作.调查内容包括：水源、水质调查和供水方案的比选，查明水源的地点、水量、水质；可利用的电力资源，查明可利用电网的输电电压、供电量、供电时间、接电地点。
3.1。
2根据工程规模、机械设备、施工力量、现场情况及规范要求等因素综合考虑确定供风、供水、供电及照明方案.3。
1.3 做好施工人员的岗前培训和技术、安全、质量交底工作，确保人员持证上岗。
3.2 机具准备3.2.1供风设备：空压机、高压风管、闸阀、分风器3。
2。
2供水设备：贮水池、高压水箱、泵水房、水泵、高压水管3。
2.3供电、照明设备：发电机、变压器、各类配电开关设备、配电箱、各类照明灯3.3 材料准备修筑贮水池及泵水房的水泥、砂石等原材料、固定水泵所用的地脚螺栓、线路导线等。
3。
4 作业条件3。
4.1 进行空压机房、发电机房、高位水池的场地布置,完成隧道进、出口电力线路设计图.3.4。
2 做好空压机、发电机、变电站和循环水池的圬工基础，确保坚固。
3.4。
3 供水的贮水池及管道在严寒地区应有防冻措施，并应于冬季前及早完成.4 施工操作工艺4。
1 供风4。
1。
1 工艺流程图计算空压机站的供风能力 空压机的选择 空压机站的布置 风管的选择4.1。
2 操作步骤及方法1 计算空压机的供风能力空压机的供风能力取决于耗风量的大小，并考虑一定的备用系数。

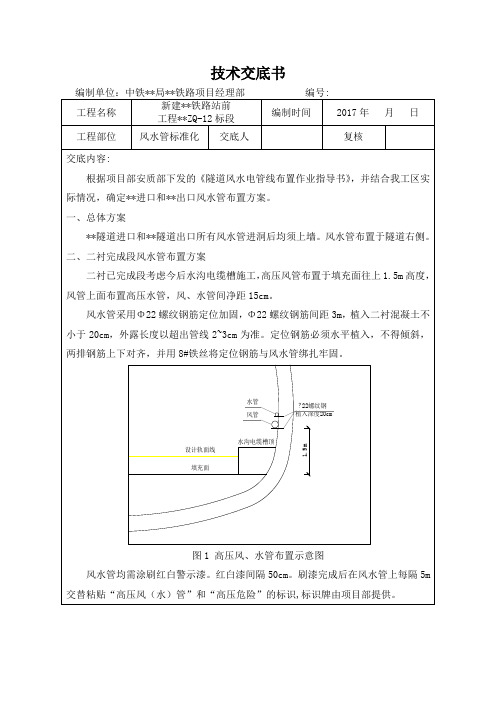

风水管标准化技术交底
技术交底书
图2 高压风、水管刷漆、标识布置参考图
三、二衬未完成段风、水管布置方案
二衬未完成段风、水管采用橡胶软管。
高压风、水管穿过台车处根据现场实际情况布置，要求管线布置顺直、整齐。
防水板台车与掌子面之间高压风、水管同样要求全部上墙。
风水管布置位置为：（1）三台阶开挖时要求风水管高度为中台阶拱脚向上1m位置。
（2）两台阶开挖时要求风水管高度为上台阶拱脚向上1m位置。
（3）全断面开挖时要求风水管高度为开挖断面底向上1m位置。
高压风、水管采用Φ22螺纹钢筋定位，Φ22螺纹钢筋间距1.5m，植入初支面不小于20cm，外露长度30cm。
定位钢筋必须水平植入，不得倾斜，且所有钢筋位于同一直线上。
将高压风水管整齐的放置于定位钢筋上，要求所有管线必须顺直，整齐。
定位钢筋要在仰拱施工时拔出后重复利用。
接收部门职务姓名接收时间。
洞内通风、供电系统施工方案
隧道洞内通风、供电系统施工方案（一）洞内通风1、隧道内施工环境必须符合下列规定：（1）氧气含量按体积比不得低于20%。
（2）每立方米空气中含10%以上游离二氧化硅的粉尘不超过2mg。
（3）洞内有害气体最高容许浓度：一氧化碳不超过30mg/m3；氧化物换算二氧化氮不超过5mg/m3；二氧化碳（CO2）不得超过0.5%。
（4）气温不超过28℃。
（5）噪音不大于90dB。
（6）甲烷浓度不大于3‰。
2、喷浆采用湿喷法，洞内通风主要采用鼓风机顶部送风。
3、在喷浆作业以后或洞内气温高于28℃可用Ф40的橡胶软管把高压风引至掌子面进行通风。
（二）洞内供电和照明1、由于注浆、喷射混凝土、和混凝土浇注的机械设备均布置在竖井外，洞内用电只有照明和电焊机、捣固器等用电。
洞内动力电采用三相五线制，洞内动力设备额定电压为380V，把配电箱设在竖井上，再通过电缆把动力电引入洞内。
洞内照明电压在作业地段采用36V的安全电压，不作业地段采用220V电压。
2、施工用电线路架设方法及要求：（1）施工工作面区间的临时电线采用橡套电缆，在竖井处采用铠装电缆。
（2）隧道工序繁杂、工作面多，为避免意外，拟将照明线及动力线安装在隧道的同一侧，并分层架设，电线悬挂高度距人行地面不小于2m。
（3）开挖地段按移动式线路布置，在初支结构上临时钻孔按固定线路的方法设置。
（4）分支接头与所接设备之间安装开关和熔断器，照明线路仅在分支接头处设置开关及熔断器。
（5）成洞地段每8m安装一盏高压钠灯，未成洞地段每4m安装一盏60W白炽灯。
（6）36V低压配电箱安在安全、干燥处，机壳接地。

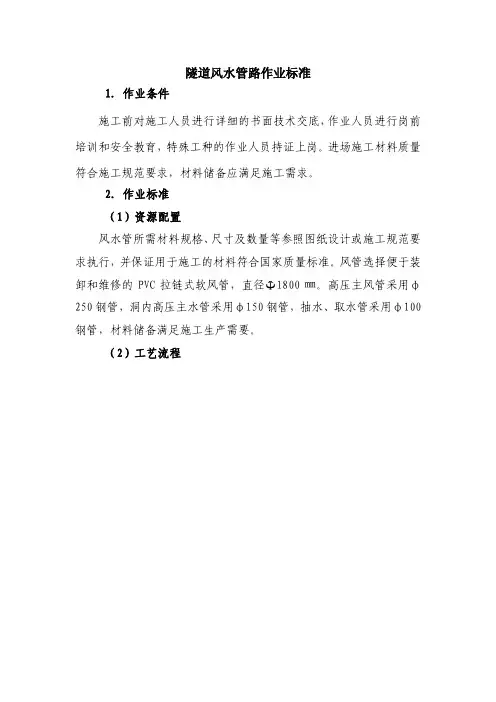

隧道风水管路布置作业标准教程
隧道风水管路作业标准1. 作业条件施工前对施工人员进行详细的书面技术交底，作业人员进行岗前培训和安全教育，特殊工种的作业人员持证上岗。
进场施工材料质量符合施工规范要求，材料储备应满足施工需求。
2. 作业标准（1）资源配置风水管所需材料规格、尺寸及数量等参照图纸设计或施工规范要求执行，并保证用于施工的材料符合国家质量标准。
风管选择便于装卸和维修的PVC拉链式软风管，直径Ф1800㎜。
高压主风管采用φ250钢管，洞内高压主水管采用φ150钢管，抽水、取水管采用φ100钢管，材料储备满足施工生产需要。
（2）工艺流程通风施工工艺流程图（3）作业要点㈠分段管线布置为了规范洞内管线路的布置，在保证不妨碍正常施工的前提下，保持洞内管线布置整齐、有序。
洞内管线路的布置应根据隧道洞口现场地形条件进行确定，在确定风机的安设位置后，综合布置洞内的管线路。
成洞段洞内管线应按下图进行布置。
双线隧道衬砌段管线布置图单线隧道衬砌段管线布置图㈡高压风水管布置作业⑴高压风水管和排污管挂设方式，制作专用钢管挂设支架。
⑵高压风、水管和排污管钢管尽头安设分配器，由分配器接装橡胶软管，分配器至距离掌子面20m地段的橡胶软管须悬挂整齐，开挖作业台架上、中、下层的高压水管宜不同颜色加以区分；开挖、喷浆作业时橡胶软管挂设在边墙钢筋上，挂设高度员援 1.5m；停止风水使用（出渣）时，风水软管向洞口方向收回，挂设在钢管下方。
⑶高压风、水管和排污管钢管穿越衬砌台车方式，执行管线路过台架作业标准，仰拱作业段至掌子面管路挂设按图要求，须平顺、牢固。
⑷开挖作业台架设置风、水分配器，开挖台架就位后，从高压风水管用橡胶软管连接到分配器以满足开挖作业，台架上的管线布置见作业台架标准作业部分。
台阶法施工的简易台架由橡胶软管直接供应高压风、水。
钢管托架图㈢高压风水管作业要求①管线标识管线上标明管线类型和方向。
材料：反光材料。
尺寸：据实制作。
格式内容：需较为醒目，一般为白底红字或红底白字，此处禁用企业标识。
电力隧道施工方案
电力隧道施工方案电力隧道施工方案一、工程概况电力隧道施工方案是为了满足城市电力供应的需求而进行的一项重要工程。
该隧道位于城市的地下，负责承载城市的电力线路，确保电力的稳定供应。
二、隧道设计1. 隧道位置：根据城市规划和电力供应网络的需求，确定隧道的位置，并考虑到隧道施工对周围环境的影响。
2. 隧道结构：隧道采用混凝土结构，具有良好的承载能力和抗震能力。
同时，在隧道内部设置了电力线路的敷设通道，以便对电缆进行维修和更换。
3. 隧道通风：为了保证隧道内的空气质量，设置了通风系统，通过空气流通来降低温度和换气。
三、施工方案1. 施工前准备：在施工前，需要进行现场调查和勘测，确定施工范围和条件。
同时，制定详细的施工方案和时间计划，确定施工方法和安全措施。
2. 地下施工：该隧道位于地下，施工过程中需要充分考虑地面的稳定性。
采用先开挖、后加固的施工方法，确保施工过程安全可靠。
3. 电力线路敷设：在隧道内部设置电力线路敷设通道，根据设计方案进行电缆敷设。
同时，设置电缆接头处的检修井，方便后期的维修和检修工作。
4. 隧道通风：隧道通风是一个重要的施工步骤，需要设置通风管道和风机进行空气流通。
同时，要严格控制施工现场的粉尘和有害气体排放，确保施工人员的工作环境安全。
5. 完工验收：隧道施工完成后，需要进行完工验收，确保隧道结构的安全和合格。
同时，对电力线路进行电气性能测试，确保电力供应的正常运行。
四、安全措施1. 施工人员必须配备安全帽、防护服等必要的个人防护装备。
2. 施工现场必须设置合理的警示标志和隔离栏，确保施工区域的安全。
3. 施工过程中，严禁使用明火，防止引发火灾和爆炸。
4. 严格控制施工现场的噪声和粉尘污染，保证周围环境的安全。
5. 施工过程中，要定期进行安全检查和维护，及时消除安全隐患。
综上所述，电力隧道施工方案是一个综合性的工程项目，需要对隧道的位置、结构以及施工方案进行全面的考虑。
施工过程中，要严格遵守安全规定，确保施工质量和安全。
judy隧道风水管线布置标准技术交底705
交底单位：莞惠城际轨道交通GZH-4标项目经理部工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：隧道施工风管、水管、电缆标准化布置技术交底交底内容：本交底适用于莞惠城际4标左、右线区间隧道内风管、水管、电缆线标准化布置施工，为加强现场文明施工及安全标准化建设工作，在二衬施工结束后，隧道内管线布置按本交底执行。
一、工程概况本标段正线长5.300km，位于东莞市东城区及竂步镇，区间场地属剥蚀丘陵及丘间谷底地貌，地形有较大起伏，标高在6.2～133.3m之间变化，谷间多为菜地、高尔夫球场、上屯村居民区。
隧道先后穿越光明二路、八一大道、环城路、莞深高速公路、西南路，上屯村及黄沙河。
二、高压风、水管架设标准2.1隧洞内施工的高压风、水管线，应沿洞壁架空布设，其高度距离地面以0.8m-1.0m 为宜，按照每5m 设置一个支撑点（用Φ22钢筋加工制成支架），高压风、水管线间距为20cm，每50m 设置标志牌（规格为：15×10cm 白底黑字铁皮制作）。
临时布设的高压风、水管线要沿洞壁固定，施工结束后及时拆除。
风、水管线示意图如下：图2-1 高压风、水管沿壁向断面布置图2.2高压风、水管道布设，要求平、顺、直，接头严密，安稳支牢，尽量少转弯，弯角成钝角。
编制人：审核人：第1页，共6 页交底单位：莞惠城际轨道交通GZH-4标项目经理部工程名称：隧道施工风管、水管、电缆标准化布置受控编号：GCB-SJ-主送单位：工程管理部日期：接收单位：李君、侯华伟、李海阳架子队接收人：图2-2 高压风、水管沿壁向平面布置图2.3隧道施工为顺坡开挖时，掌子面于二衬之间每30米设置一处集水坑，由集水坑抽水至排水沟排出洞外，隧道施工为逆坡开挖时，掌子面处设置设置一小型抽水泵，将掌子面中心处的积水抽至后方的泵站（根据开挖进尺，每100米设置一泵站，然后泵站排水系统排至指定地点。
隧道施工通风、供风、供电、供水、排水作业标准化
中铁XX局集团有限公司铁路隧道通风、风水电供应、排水辅助作业标准化操作手册二〇一七年十二月目录第一章隧道通风、风水电供应、排水总体规划与布置 (3)第二章隧道施工通风作业标准化 (5)第三章隧道施工临时供电标准化 (17)第四章隧道供风标准化 (30)第五章隧道施工供水作业标准化 (38)第六章隧道施工排水作业标准化 (46)第一章隧道通风、风水电供应、排水总体规划与布置一、总体规划施工通风:机械通风布置应根据坑道长度、断面大小、施工方法、设备条件等综合确定，可选用压人式或混合式通风，有条件时宜用巷道式通风；隧道施工独头掘进长度超过150m时，应采用机械通风，独头掘进长度超过1000m的隧道，应进行施工通风专项设计。
施工供风：压风站供风能力须满足隧道正常施工需要，保证隧道施工最大同时用风量，供风管路布置应尽量避免压力损失，保证工作面使用风压不小于0.5MPa；集中供风空压机站应设在洞口附近或洞内，并靠近变压器；独头掘进长度大于1500m，宜采用移动式空压机供风。
空压机站可根据当地的气候条件，应有防水、降温和保温设施；高压风管的直径应根据最大送风量、风管长度、闸阀数量等条件计算确定，不宜小于100mm；供风管道前端至开挖面距离不应大于50m。
施工供水：按施工需要的供水压力（水压不小于0.3MPa）合理选址修建施工高位水池，水池的容量、供水量、水压应满足工程集中用水的需要；水池和水管应根据当地的气候情况，采取防冻措施；无条件建造高位水池的隧道，可采用增压泵供水工作面水压超过工作水压时应采取措施减压；隧道开挖工作面的水压宜为0.3 MPa，水管的直径应根据最大供水量、管路长度、弯头数量、闸阀等条件计算确定；供水管道前端至开挖面一般不超过50m。
施工临时供电：隧道施工供电应采用三相五线供电系统。
采用三级配电二级保护方式，并进行供电设计；施工供电要考虑永临结合，对于短隧道应采用高压至洞口，再低压进洞；长隧道及特长隧道应考虑高、中压进洞，以满足施工需要。
隧道工程强弱电管线工程施工方案
隧道工程强弱电管线工程施工方案1. 引言本文档旨在提供隧道工程强弱电管线工程施工方案。
该方案旨在确保施工过程中的安全性、可靠性和高效性。
2. 工程背景本工程是一个隧道工程项目，包括强弱电管线的布置和施工。
强弱电管线是隧道工程中电力设备和通信设备的重要组成部分，对隧道的正常运行至关重要。
3. 施工方案3.1 设计方案在进行隧道工程强弱电管线的施工前，首先需要进行详细的设计工作。
设计方案应根据工程需求、现有网络布局和技术规范进行制定。
设计方案应涵盖强弱电管线的布置、线缆材料选择、电缆走向、绝缘等级、接地方案等内容。
3.2 材料采购根据设计方案确定所需的强弱电管线材料，并进行相应的采购工作。
在采购过程中，应确保材料的质量和规格与设计要求相符。
3.3 施工准备在进行施工前，需要进行相应的施工准备工作。
包括但不限于准备施工人员、准备施工设备和工具、清理施工现场等。
3.4 施工过程根据设计方案和施工准备工作，按照施工流程进行强弱电管线的布置和安装。
在施工过程中，应确保施工质量和工期的控制。
3.5 安全措施在进行隧道工程强弱电管线施工时，应重视施工安全。
施工过程中应严格遵守安全操作规程，确保施工人员的安全。
4. 施工进度和质量控制施工过程中应严格按照预定的进度和施工质量进行控制。
施工进度和质量的控制是保证工程质量和工期的关键。
5. 环境保护在进行隧道工程强弱电管线施工时，应注重环境保护。
在施工过程中应采取相应的环保措施，防止对周围环境造成污染。
6. 结束语本文档提供了隧道工程强弱电管线工程施工方案。
该方案应该根据具体工程情况进行调整和优化，以确保工程的顺利进行和高质量完成。
隧道反坡排水、施工通风专项施工方案
城关隧道反坡排水、施工通风专项施工方案一、隧道工程概况城关隧道，起讫里程为DK62+905～DK70+211，隧道全长7306m。
隧道DK64+913.87～DK68+631.90段3718.03m位于右偏曲线上，纵坡为单面上坡，进口段坡度3.0％，出口段坡度9.408％，变坡里程DK65+900。
隧道围岩分级，Ⅱ级围岩5865延米，占整个隧道80.28%，Ⅲ级围岩895延米，占整个隧道12.25%，Ⅳ级围岩385延米，占整个隧道5.27%，Ⅴ级围岩161延米，占整个隧道2.20% 。
隧道内设置双侧救援通道、双侧电缆槽，隧道进、出口洞口段设置有碴轨道，洞身段设置无碴轨道。
隧道设置单车道斜井一座，斜井位于线路前进方向左侧，与左线线路中线相交于DK65+904处，与线路小里程方向夹角为45°。
XDK0+000～XDK0+089为平坡段，长89m，坡度2%，XDK0+089～XDK0+395为爬坡段，长306m，坡度9.22%，斜井净宽7.5m，净高6.2m。
隧址位于剥蚀中低山区，地形起伏较大，自然坡度20～50°，相对高差100～900m。
植被较发育，山间多冲沟，隧道多处下穿山间谷地，谷地地势较平坦，多辟为农田、村庄，地表发育径流，水量不大。
隧道最大埋深351m，谷地浅埋段洞顶最小埋深24m。
隧址地区地处沿海内陆山区，闽江上游，为中亚热带季风气候类型。
气候温暖湿润，四季分明，雨量充沛。
夏半年多东风炎热多雨，冬半年多东北风寒冷干燥。
本地区洪水一般发生在4～7月，尤以6月为甚，约占50%以上。
一般台风影响不显著。
年平均气温18.8—19.6℃之间，极端最低气温为-7.1℃，最高为41.4℃，年平均风速0.7m/s，定时最大风速为12m/s，年平均降雨量1678.8mm。
隧址区地表水主要为山间、谷地溪流，局部沟谷开阔处汇成小河，冲沟、水系发育，呈树枝状分布，流量受大气降雨影响较大。
隧道在DK65+280～DK66+304段埋深较浅，隧道下穿山间谷地溪流，地表径流发育。
