最新资料酒店管理设计 酒店消防广播及背景音响系统2015(叶予舜)
背景音乐与紧急广播系统-酒店
紧急广播与背景音乐系统概述广播系统包括消防紧急广播和公众广播。
既能实现公众广播、背景音乐和一般性的播放要求，又能实现消防紧急情况下的紧急广播。
本次设计之智能化公共广播系统。
1)点位设置原则：●在大堂、地下室办公区域走廊、通道等区域设置吸顶扬声器；●在每间客房入口处设置吸顶扬声器，作为紧急广播之用；●在客房内设置扬声器，作为音乐频道的输出，同时设置代频道选择的音量控制器，达到最人性化的服务。
●在客房卫生间设置有源吸顶扬声器，作为电视机音源的输出，达到最人性化的服务。
●在地下室、设备间采用壁挂扬声器。
●建议在酒店室外绿化设置室外草坪扬声器。
室外扬声器的设置仅为初步估算，需在绿化、道路配套等设计好以后进行进一步的详细设计。
2)系统主要有如下特色功能：分区灵活、多音乐输出、本地音源接入、多音源选择、音乐定时广播。
3)在酒店消防安保控制中心设立一个广播系统总控机房，用于对酒店广播系统的控制和管理；4)广播总控机房主要配备主机、呼叫站、音源、控制计算机、功率放大器等；所有主机设备的故障信息能够即时反馈在系统主机和控制计算机上。
便于及时排除故障；设计品牌：SAYADA。
背景音乐与紧急广播系统1、系统设计依据按照要求，本设计主要参照以下标准进行。
1、JBJ/T16-92《民用建筑电气设计规范》2、DBJ08-47-98《智能建设设计标准》3、GBJ16-87《建筑设计防火规范》4、其他相关的国家弱电标准2、系统概述该广播系统是我公司根据系统要求并结合酒店的特点而设计的。
方案中选用了高新技术，由PC机实现对广播系统的自动化控制，定时开关设备、切换控制并自动播放存储于PC机内的声音、效果、乐曲、钟声等。
其作用功能比传统的楼宇有线广播有了量的提高和质的发展, 美秒动听的音乐给酒店带来勃勃生机，休闲时节奏轻快的音乐将给每位顾客带来轻松愉快的感觉。
新型的高保真广播音箱与高雅幽致的酒店设计融为一体,每个广播收听单元均可根据自己的需求调节音量的大小，或关闭不需要的广播。
酒店管理设计 酒店声学设计目标及标准(叶予舜)
酒店管理设计酒店声学设计目标及标准声学设计目标及标准混响时间（声音能量在500Hz衰减60dB所需的时间）混响时间是一个用来评估室内装修的吸音是否适合的指标，以获得最佳的语言清晰度。
较短的混响时间相对会获得较佳的语言清晰度。
不同的房间会有与其容积相适应的混响时间（以中频计算），而人的数目可以改变建议的混响时间20%。
噪音标准根据酒店要求，提供由空调在正常操作情况下所产生的最大噪音标准，它使用（Noise Criteria，NC 噪声标准值）标准来描述。
客房受外来的噪音侵扰不可高于背景噪声5～8NC点。
空调系统引致的NC水平越高，间墙的隔声要求便会相应的减少。
这是由于空调声音提供了一个遮盖的保护作用。
也由于开放空间，房间布置会影响最后结果，且考虑到房间本身的活动噪声较高，客房设计基于NC30标准。
室外噪声适用本项目的噪声标准是根据国家标准《城区环境噪声标准》（GB3096-93）即而定，为5类城区制定了环境噪声标准如下：声音分隔声音穿透等级（STC）是从实验室在完美的测试环境下取得的结果。
而现场声音穿透等级（NIC）目的则是用来制定在施工现场的设计规范。
实验室测试的数据是用来作为初步的设计比较。
酒店建筑隔音要求及施工措施楼板声音分隔由于楼板的隔音效能视乎混凝土的质量而定，单位为kg/㎡,楼板质量越高，隔音效能越好。
酒店客房楼板是厚度为120mm的混凝土楼板（标准表面重量约300kg/㎡），加上表面水泥砂浆垫层，符合客房楼层之间隔音要求。
基于酒店设计标准，客房楼板至顶棚的撞击缓冲等级为55，一般地毯都能达到此要求。
但在酒店客房玄关位置以石材做地板，如果以硬鞋跟直接踏上，即使加厚楼板，也不能防止撞击噪声传到楼下，要控制及减少撞击噪声的方法是加上10mm厚的软垫物于石材下作避震处理。
横向隔音间墙的隔音酒店客房采用的四层石膏板的间墙设计在高级酒店客房之间，其隔音效能为“邻房的电视机极高声谈话只是勉强听得到”。

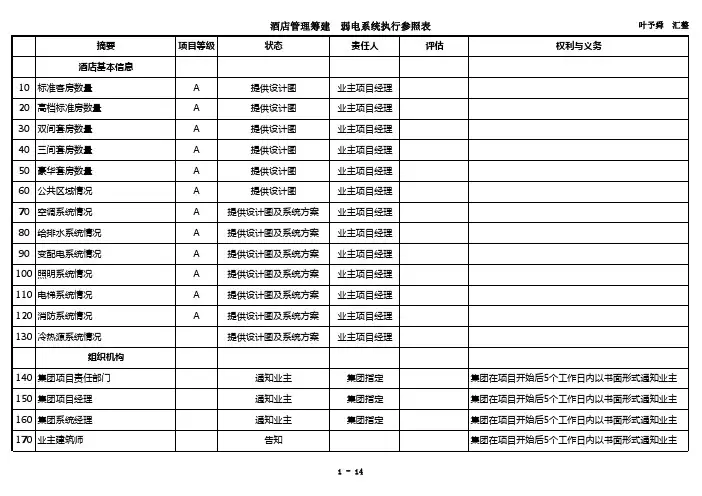

酒店管理筹建弱电系统执行参照表（叶予舜）
酒店基本信息10标准客房数量A提供设计图业主项目经理20高档标准房数量A提供设计图业主项目经理30双间套房数量A提供设计图业主项目经理40三间套房数量A提供设计图业主项目经理50豪华套房数量A提供设计图业主项目经理60公共区域情况A提供设计图业主项目经理70空调系统情况A提供设计图及系统方案业主项目经理80给排水系统情况A提供设计图及系统方案业主项目经理90变配电系统情况A提供设计图及系统方案业主项目经理100照明系统情况A提供设计图及系统方案业主项目经理110电梯系统情况A提供设计图及系统方案业主项目经理120消防系统情况A提供设计图及系统方案业主项目经理130冷热源系统情况提供设计图及系统方案业主项目经理组织机构140集团项目责任部门通知业主集团指定集团在项目开始后5个工作日内以书面形式通知业主150集团项目经理通知业主集团指定集团在项目开始后5个工作日内以书面形式通知业主160集团系统经理通知业主集团指定集团在项目开始后5个工作日内以书面形式通知业主170业主建筑师告知集团在项目开始后5个工作日内以书面形式通知业主180业主项目经理和联系的详细资料告知业主项目经理项目咨询服务190需要讨论的问题：B告知业主项目经理业主需提前3个工作日以书面形式通知邦臣集团，由其安排访问时间200访问日期（1）：B业主项目经理210访问日期（2）：B业主项目经理220访问日期（3）：B业主项目经理230访问日期（4）：B业主项目经理240集团提供弱电系统技术要求规范（最新版本）A通知业主集团项目经理集团将在项目执行到适当的时候，提供给业主，并由其签收。
250弱电各子系统方案，包括：楼宇自控系统（BAS），安保系统（SAS），停车场管理系统（PS），电子会议暨专业音响系统，背景音响及紧急广播系统（PAS），结构化综合布线系统（PDS），局域网和Internet宽带服务系统（LAN）,有线电视和卫星电视服务系统（CATV），电话程控交换机系统（PABX），酒店计算机管理系统（PMS）A提供给集团系统经理业主项目经理如业主具备上述所有或部分资料，需在项目开始后尽快提供给集团系统经理，以便评估。
酒店管理筹建酒店筹建工程-酒店项目筹建工程进度总控计划节点表
工程推进
土建建设与施工
基桩钢立柱桩平面布置图及施工
0.00土建基础施工
260天
土建主体工程施工
总建筑平面与市政建设规划地平 开挖、沙井、水电布管建设
G1外墙立面设计及幕墙装饰工程
360天 60天 120天
G2外墙立面设计及幕墙装饰工程
土
建
建
G1酒店塔楼间墙出图及施工
物
施
工
（
G2办公塔楼间墙出图及施工
项目名称
各专业工程进 展时间
工程推进
G1酒店楼层装修工程施工（一标段）
150
G1酒店楼层装修工程施工（二标段）
180
G1酒店楼层装修工程施工（三标段）
200
G2办公楼层装修工程施工（一标段）
150
G2办公楼层装修工程施工（二标段）
150
G2办公楼层装修工程施工（三标段）
150
裙楼一层装饰装修施工阶段
（见给排工程施工计划明细表）另附
机
电
七
工 配电机电设备采购招标
程
招
标 发电机设备安装 部
分
配电设施主干安装工程施工 （见强电安装工程计划明细表）另附
30天 120天
30天 120天 30天 30天 180天
12 - 17
七
工
程
招
标
部
分
项专 目业
叶予舜2024/5/23
酒店管理筹建 酒店筹建工程——酒店项目筹建工程进度总控计划节点表
G1多媒体视频会议系统设计及优化
程控交换机（机房工程)及防雷接地 +不间断电源
G1G2安防监控中心（机房工程） 及防雷接地+不间断电源
国内酒店背景音乐与消防广播系统 设计要求
背景音乐与消防广播系统4-10-1．…………………………………………………………概述；4-10-2……………………………………………………………设计原则；4-10-3……………………………………………………………背景音乐；4-10-4……………………………………………………………消防紧急广播；4-10-5……………………………………………………………音源开关的设置原则；4-10-6……………………………………………………………综合服务功能：4-10-7……………………………………………………………系统要求；4-10-8……………………………………………………………扬声器安装位置4-10-9……………………………………………………………控制室的配套设施4-10-10……………………………………………………………设计和施工要求；4-10背景音乐与消防广播系统4-10-1概述；广播控制中心设置在酒店安全保卫或消防控制中心。
调频调幅(AM)（FM）节目，系统节目通过有线广线路分路、分层、分区域同时传送至酒店内各处。
音响节目来源无线广播节目、用户自办的节目、MP3、CD等。
4-10-2设计原则；●背景音乐和火灾事故广播均采用扬声器。
遵循国家《火灾自动报警系统设计规范》) JGJ/T16-92,。
《民用建筑电气设计规范》JGJ/T16-92，火灭时应能在消防控制室将火灾疏散层的扬声器和广播音响扩音器强制切入火灾事故广播状态。
消防广播应具有最高优先权。
●公共区域、后勤区域、客房走道背景音乐与消防广播合并为(PA)公共广播系统。
火灾事故时必须具备切断背景音乐音源自动切入消防广播状态功能。
●客房的扬声器是独立的火灾事故广播系统。
客房的音乐节目来源与客房收音机和电视机。
●传输缆线和扬声器应达到国家规定要求。
●消防广播系统供电的末端配电箱需设置2路供电，并具备自动切换功能和备用电源设备，在交流电断电的情况下，确保消防广播系统正常工作。
酒店管理声学酒店的声学(叶予舜)
•
追求至善凭技术开拓市场，凭管 理增创 效益， 凭服 务树立 形象。2020年10月21日星期三下午8时7分34秒20:07:3420.10.21
•
严格把控质量关，让生产更加有 保障。2020年10月下午8时7分20.10.2120:07October 21, 2020
•
作业标准记得牢，驾轻就熟除烦 恼。2020年10月21日星期三8时7分34秒20:07:3421 October 2020
48
4、宴会厅的音质设计
目标：消除回声、颤动回声、声聚焦等声学缺陷，中频混响时间控制在 1.0-1.1秒，低频混响时间控制在1.1-1.4秒，使厅内听音清晰。
措施：采用全频吸音材料安装空间吸音体或吸音天花或吸音墙、地毯。
49
5、餐厅的音质设计
• 圆形顶棚质设计
59
•
树立质量法制观念、提高全员质 量意识 。20.10.2120.10.21Wednesday, October 21, 2020
•
人生得意须尽欢，莫使金樽空对 月。20:07:3420:07:3420:0710/21/2020 8:07:34 PM
•
安全象只弓，不拉它就松，要想 保安全 ，常把 弓弦 绷。20.10.2120:07:3420:07Oct-2021-Oct-20
六、（单层墙体）隔音质量定律
墙体的单位面积质量越大，则隔音效果越好，单位面积 质量每增加一倍，隔音量可增加6分贝。
单层砖墙厚度与隔音量的关系
轻质砖墙厚度 12CM
24CM
48CM
隔音量 37分贝
43分贝
49分贝
11
七、双层墙体（窗户）的隔音
双层墙体（窗户）增加的隔音量与空气层的厚度有关，如下图所示，
酒店管理消防设计 酒店消防喷淋设计规范——集团连锁酒店管理公司2033(叶予舜)
酒店管理消防设计酒店消防喷淋设计规范——集团连锁酒店管理公司酒店消防喷淋设计规范稳压泵、自动排气阀、信号阀、多功能水泵控制阀、止回阀、泄压阀、减压阀、蝶阀、闸阀、压力表等，应经相应国家产品质量监督检验中心检测合格。
检查数量：全数检查。
1.喷头的商标、型号、公称动作温度、响应时间指数(RTI)、制造厂及生产日期等标志应齐全；2.阀门及其附件的现场检验应符合下列要求：①阀门的商标、型号、规格等标志应齐全，阀门的型号、规格应符合设计要求；②阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；③报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志；④报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象，阀体内应清洁、无异物堵塞；⑤水力警铃的铃锤应转动灵活、无阻滞现象；传动轴密封性能好，不得有渗漏水现象。
⑥报警阀应进行渗漏试验。
试验压力应为额定工作压力的2倍，保压时间不应小于5min。
阀瓣处应无渗漏。
检查数量：全数检查。
⑦检查方法：观察检查及在专用试验装置上测试，主要测试设备有试压泵、压力表、秒表。
3.压力开关、水流指示器、自动排气阀、减压阀、泄压阀、多功能水泵控制阀、止回阀、信号阀、水泵接合器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器、水泵接合器、减压阀、止回阀、过滤器、泄压阀、多功能水泵控制阀尚应有水流方向的永久性标志；安装前应进行主要功能检查。
检查数量：全数检查。
检查方法：观察检查及在专用试验装置上测试，主要测试设备有试压泵、压力表、秒表。
4.吸水管及其附件的安装应符合下列要求：①吸水管上应设过滤器，并应安装在控制阀后。
②吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用没有可靠锁定装置的蝶阀，蝶阀应采用沟槽式或法兰式蝶阀5.消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力表；系统的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。
酒店管理设计 酒店消防广播及背景音响系统2015(叶予舜)
酒店管理设计酒店消防广播及背景音响系统1.消防广播须包括酒店前台区域以及所有后勤区域：所有走道、公共区域、卫生间、员工餐厅、厨房、更衣室、所有服务间、办公室、值班室、机房、消防疏散楼梯间（最少每2层1个）及电梯轿箱等所有各后台区域，各个分区域须安装音量开关，在电话总机房应带声控调节。
后勤区、办公室、厨房、值班、主要机房、楼梯间（最少每2层1个）。
2.背景音乐广播需包括酒店所有公众区域，大堂，宴会厅、餐厅、贵宾房、会议室、客房、通道、公共卫生间、及电梯轿箱等（客房除外）。
3.酒店公共区域的男女公共厕所内必须增加烟感探头和广播喇叭（背景音乐广播）。
4.室内游泳池四周休息处必须增加烟感探头和广播喇叭（背景音乐广播）。
5.消防应急广播必须能自动强切至背景音乐广播和各个区域音响系统。
6.背景音乐广播各个分区域须安装音量开关，发生火警须强切连动。
7.设有本区音响的地方如宴会/舞厅、多功能厅、酒吧、卡拉OK等，发生火灾须强切连动。
8.消防广播可以与背景音乐广播合用一个线路系统（客房除外，客房只需要设应急广播系统），消防广播功放需要有足够的功率作全大楼同时广播（手动）的需要，最少设置1台备用功放器。
9.消防中心的火灾自动报警主机需带备用电池（stand-by battery）：①应提供主机至少24小时运行；②加上30-60分钟消防报警；③备用电池或UPS（back-up UPS），应满足至少1小时全楼广播操作；10.消防广播应至少有3个频道（最好是储藏在集成蕊片里）的预先录制好的不同语言的声音讯息，能作自动信息广播，建议警报方案是声光报警器先响约10秒，放录音广播（约30-40秒），再响声光报警器，不断重复循环。
11.消防喇叭须有金属（至少为坚固塑料）底箱作保护。
12.每组喇叭回路需有断路及短路故障监测。
13.消防中心要设置应急广播楼层/区域选择器。
较大的酒店同时在电话话务员房设置酒店广播系统（麦克风和区域选择器）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酒店管理设计酒店消防广播及背景音响系统
1.消防广播须包括酒店前台区域以及所有后勤区域：所有走道、公共区域、卫生间、员
工餐厅、厨房、更衣室、所有服务间、办公室、值班室、机房、消防疏散楼梯间（最少每2层1个）及电梯轿箱等所有各后台区域，各个分区域须安装音量开关，在电话总机房应带声控调节。
后勤区、办公室、厨房、值班、主要机房、楼梯间（最少每2层1个）。
2.背景音乐广播需包括酒店所有公众区域，大堂，宴会厅、餐厅、贵宾房、会议室、客
房、通道、公共卫生间、及电梯轿箱等（客房除外）。
3.酒店公共区域的男女公共厕所内必须增加烟感探头和广播喇叭（背景音乐广播）。
4.室内游泳池四周休息处必须增加烟感探头和广播喇叭（背景音乐广播）。
5.消防应急广播必须能自动强切至背景音乐广播和各个区域音响系统。
6.背景音乐广播各个分区域须安装音量开关，发生火警须强切连动。
7.设有本区音响的地方如宴会/舞厅、多功能厅、酒吧、卡拉OK等，发生火灾须强切连动。
8.消防广播可以与背景音乐广播合用一个线路系统（客房除外，客房只需要设应急广播系统），
消防广播功放需要有足够的功率作全大楼同时广播（手动）的需要，最少设置1台备用功放器。
9.消防中心的火灾自动报警主机需带备用电池（stand-by battery）：
①应提供主机至少24小时运行；
②加上30-60分钟消防报警；
③备用电池或UPS（back-up UPS），应满足至少1小时全楼广播操作；
10.消防广播应至少有3个频道（最好是储藏在集成蕊片里）的预先录制好的不同语言的声音讯
息，能作自动信息广播，建议警报方案是声光报警器先响约10秒，放录音广播（约30-40秒），再响声光报警器，不断重复循环。
11.消防喇叭须有金属（至少为坚固塑料）底箱作保护。
12.每组喇叭回路需有断路及短路故障监测。
13.消防中心要设置应急广播楼层/区域选择器。
较大的酒店同时在电话话务员房设置酒店广播系
统（麦克风和区域选择器）。
14.标准客房的消防广播喇叭应设在进门处小走廊天花上，平时不响，不兼作背景音响。
（客房内
的床头柜不设集中控制板和广播）。
15.套房每个房间须有消防广播喇叭。
16.客房内小走道顶上只设消防广播，不需要播放背景音乐。
17.客房卫生间电视背景广播喇叭：设在卫生间顶上（或卫生间其他地方），接受电视机的音频信
号，播放电视机的音响广播，并设音量控制开关（通常在卫生间电话分机旁）。
参考附件
(一)消防广播/背景音响系统：
1.消防广播/广播系统须选择技术成熟国际知名专业厂家产品，品牌选用范围BOSCH，TOA
等；
2.系统采用音响管理系统，按消防广播分区。
并设置音量开关；
3.广播系统均内置固态录音/播放模块、预录事故广播、疏散广播等音源，且信号均可设置
优先切换功能；
4.背景音乐要求酒店公共区域（客房内除外），包括：大堂、电梯间、公共走廊、卫生间、
宴会厅、宴会前厅、包间、酒吧、咖啡厅、中西餐厅、会议室、健身房、泳池区域等；
5.背景音乐广播与消防应急广播可以合用一个线路系统（客房除外，客房只设应急广播系统，
不设背景音乐广播，客房浴室设电视音频广播）；
6.背景音乐的音量应高于现场噪音3Db左右，公共广播的音量就高于现场噪音10Db左右；
7.功率放大器有足够的功率作全大楼同时广播，并且须有备用功放器。
备用蓄电池应满足至
少1小时的广播；
8.广播系统应具备对末端扬声器实现关键语音信道（消防话筒到任意喇叭回路）的检测功能，
喇叭线路的独立检测功能（通过加载导频信号或回路阻抗检测），可以保证在线路发生故
障时，在系统主机上给予报警指示，同时给出具体报警回路编号及故障类型；
9.消防喇叭须有保护背盒和接线盒；
10.紧急广播启动时须自动强切各个有关区域，以及各个就（本）地音响系统，如：宴会厅、
酒吧、KTV等本地音响系统等；
11.背景音乐各功能区域都要求安装调音开关，保证各分区都能独立调节音量大小；
12.标准客房安置消防广播喇叭（套房按具体房间计），不需要背景音乐，喇叭在客房小走廊
（消防广播），卫生间电视广播喇叭，接受电视机的音频信号，调音开关设在分机电话旁：
13.客房卫生间设专用防水型扬声器，用于电视音频信号的扩音，设调音开关；
14.客房设置电视音响系统，由电视接受4套广播节目，其中2套音乐，2套当地广播节目，
音频信号通过酒店内部的电视线路传送；
(二)酒店音响系统要求
1.酒店内的特殊功能区，除要求具有与酒店统一的背景音响外，还要安装独立的专用音响系
统包括：宴会厅、宴会前厅、酒吧、咖啡厅、中西餐厅、健身房、泳池等；
2.酒店内必要的特殊功能区的专用音响系统应具有：扩声、混声、调音、录音、监听等功能；酒店宴会厅可由活动隔断分为二至三个独立分区，各独立分区的音响系统可分可合，既可单独使用又可统一管理。
