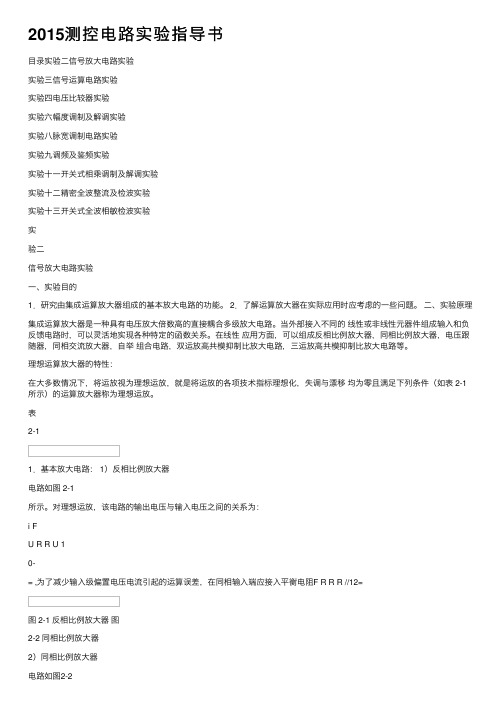

2015测控电路实验指导书
2015测控电路实验指导书⽬录实验⼆信号放⼤电路实验实验三信号运算电路实验实验四电压⽐较器实验实验六幅度调制及解调实验实验⼋脉宽调制电路实验实验九调频及鉴频实验实验⼗⼀开关式相乘调制及解调实验实验⼗⼆精密全波整流及检波实验实验⼗三开关式全波相敏检波实验实验⼆信号放⼤电路实验⼀、实验⽬的1．研究由集成运算放⼤器组成的基本放⼤电路的功能。
2．了解运算放⼤器在实际应⽤时应考虑的⼀些问题。
⼆、实验原理集成运算放⼤器是⼀种具有电压放⼤倍数⾼的直接耦合多级放⼤电路。
当外部接⼊不同的线性或⾮线性元器件组成输⼊和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应⽤⽅⾯，可以组成反相⽐例放⼤器，同相⽐例放⼤器，电压跟随器，同相交流放⼤器，⾃举组合电路，双运放⾼共模抑制⽐放⼤电路，三运放⾼共模抑制⽐放⼤电路等。
理想运算放⼤器的特性：在⼤多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，失调与漂移均为零且满⾜下列条件（如表 2-1所⽰）的运算放⼤器称为理想运放。
表2-11．基本放⼤电路： 1）反相⽐例放⼤器电路如图 2-1所⽰。
对理想运放，该电路的输出电压与输⼊电压之间的关系为：i FU R R U 10-= ,为了减少输⼊级偏置电压电流引起的运算误差，在同相输⼊端应接⼊平衡电阻F R R R //12=图 2-1 反相⽐例放⼤器图2-2 同相⽐例放⼤器2）同相⽐例放⼤器电路如图2-2所⽰。
对理想运放，该电路的输出电压与输⼊电压之间的关系为：i FU R R U )1(10+=，其中F R R R //12=. 当∞→1R 时，i U U =0，即得到电压跟随器。
3）电压跟随器电路如图2-3所⽰。
图2-3 电压跟随器对理想运放，该电路的输出电压与输⼊电压之间的关系为：U0= Ui ，图中R 1= R F ，⽤以减少漂移和起保护作⽤。
⼀般⼀般R F 取10K Ω，R F 太⼩起不到保护作⽤，太⼤则影响到跟随性。
湖南大学电子线路实验报告
实验一、实验二一、实验要求(1)建立单管共发射极放大电路。
(2)分析共发射极放大电路放大性能。
(3)分析共发射极放大电路频率特性。
(4)分析共发射极放大电路静态工作点。
二、实验内容实验内容一：用Ni Multisim软件验证习题2.14，2.15，分析实验结果。
实验内容二：(1)建立单管共发射极放大电路实验电路，如图1-1所示。
NPN型晶体管(QNL电流放大系数为80，基极体电阻为100Ω，发射结电容为3pF，集电结电容为2pF。
用信号发生器产生频率为lkHz、幅值为5mV的正弦交流小信号作为输入信号。
示波器分别接到输入波形和输出端观察波形。
(2)打开仿真开关，双击示波器，进行适当调节后，用示波器观察输入波形和输出波形。
注意输出波形与输入波形的相位关系。
并测量输入波形和输出波形的幅值，计算放大电路的电压放大倍数。
(3)建立共发射极放大电路静态工作点测量电路。
如图1-2所示。
利用直流电压表和电流表测量集电极电压、电流以及基极电流。
判断晶体管是否工作在放大区。
(4)如果将基极电阻由580kΩ改变为400kΩ，再测量各项电压、电流，判断晶体管是否工作在放大区。
然后将图1—1中基极电阻Rb由580kΩ改变为400kΩ，再用示波器观察放大电路的输入波形和输出波形，观察输出波形发生什么样的变化，属于什么类型的失真。
三、实验电路原理图四、实验结果及分析2-14电路图一：要求集电极电压V0=（5~7）V，通过计算可知，R1的电阻值在（2.5~3.5）千欧，R2的电阻值为5.65千欧。
设置R1的电阻值为2.5千欧，R2的电阻值为5.65千欧，测出的VO 为7V。
电路图二：将器件改为PNP管，要求电压数值不变，保证集电极电压|VO|、电流IC不变，通过计算可知，R1的电阻值为5.65千欧，R2的电阻值在（2.5~3.5）千欧。
设置R1的电阻为5.65千欧，R2电阻值为3.5千欧，测出的VO为-5.054V。
2-15电路图一：通过计算可知，VCE为3.35V，实际VCE为3.366。
热电阻热电偶温度传感器校准实验
湖南大学实验指导书课程名称: 实验类型:实验名称：热电阻热电偶温度传感器校准实验学生姓名：学号：专业：指导老师：实验日期：年月日一、实验目的1.了解热电阻和热电偶温度计的测温原理2.学会热电偶温度计的制作与校正方法3.了解二线制、三线制和四线制热电阻温度测量的原理4.掌握电位差计的原理和使用方法5.了解数据自动采集的原理6.应用误差分析理论于测温结果分析。
二、实验原理1.热电阻（1）热电阻原理热电阻是中低温区最常用的一种温度检测器.它的主要特点是测量精度高，性能稳定.其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。
热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,此外，现在已开始采用镍、锰和铑等材料制造热电阻.常用铂电阻和铜电阻,铂电阻在0—630.74℃以内，电阻Rt与温度t的关系为：Rt=R0(1+At+Bt2）R0系温度为0℃时的电阻,铂电阻内部引线方式有两线制，三线制，和四线制三种,两线制中引线电阻对测量的影响最大,用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。
四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。
本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。
（2) 热电阻的校验热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外,实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法两种校验方法.比较法是将标准水银温度计或标准铂电阻温度计与被校电阻温度计一起插入恒温水浴中，在需要的或规定的几个稳定温度下读取标准温度计和被校验温度计的示值并进行比较,其偏差不超过最大允许偏差。
在校验时使用的恒温器有冰点槽,恒温水槽和恒温油槽，根据所校验的温度范围选取恒温器。
湖南大学电气工程826电路二2015回忆版试题(欢迎拍砖、建议、修改和补充)解析
2015年湖大电路826一共有5道填空题，9道计算题。
现在只能想起4道填空题和7道计算题，其中计算题第3题考察的三相电路的知识，为原题，出处为清华大学出版社出版向国菊老师的《电路典型题解 第二版》，138页。
第6题和第7题的数据可能有一点不对，但是计算方法是对的。
今年考了以前没有考过的二阶电路，还考了其他学校也不常考的磁链守恒，所以复习的时候要抓全面、重基础。
综合这几年的题目，湖大的电路题型比较灵活、基础也比较奇葩。
湖大的电路不是很难，抓好基本功就没有问题。
具体的来说题目挺奇葩有的计算之后直接短路，有的一部分电路可以直接忽略。
多做原题才可以体会到。
一．填空题1.如图 0.5t i e A -= 求ab 两端的电压。
解：0.5t i e A -=0.5u 5*5c i e V -==0.5*2.5t cc du i c e A dt-==- 0.51.5t l c i i i e A -=+=-0.5*0.75t ll di u l e V dt-== 0.50.5 4.5t ab l c c u u u i e V -=++=2.如图，求ab 两端的等效电阻。
解：此为双T 型电路，等效电路图如下ab2/3R 2R4/3R2/34/3//(22)5/3ab R R =++=3.如图，121,3l H l H ==。
t<0时开关闭合，已达稳定状态，求t=0时开关断开，求i 的表达式。
DC 8V1H 3H 4Ω4Ωi解：开关断开前，(0)2i A -=，根据磁链守恒有：112*(0)()*(0)l i l l i -=++(0)0.5A i +=，又()1A i ∞=。
=L/R=0.5s 。
所以 2(1(0.51)*e )A t i -=+-。
4.如图，R1=2Ω，L1=2j ，Z=3+xj ，Z 为2Ω的电阻和可调电抗器串联，求Z 上获得最大功率时Z 上获得的复功率。
R1L15VZAC解：当X=-2时，Z=3-2j ，为匹配阻抗，可获得最大功率。
