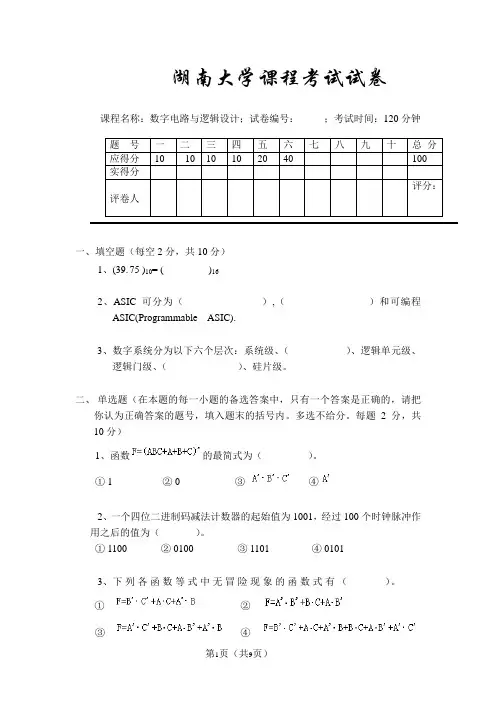

湖南大学数字逻辑课程试卷

湖南大学课程考试试卷课程名称：数字电路与逻辑设计；试卷编号：；考试时间：120分钟一、填空题（每空2分，共10分）1、(39.75 )10= ( )162、ASIC可分为（）,（）和可编程ASIC(Programmable ASIC).3、数字系统分为以下六个层次：系统级、（）、逻辑单元级、逻辑门级、（）、硅片级。

二、单选题（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题末的括号内。

多选不给分。

每题2分，共10分）1、函数的最简式为（）。

① 1 ② 0 ③④2、一个四位二进制码减法计数器的起始值为1001，经过100个时钟脉冲作用之后的值为（）。

① 1100 ② 0100 ③ 1101 ④ 01013、下列各函数等式中无冒险现象的函数式有（）。

①②③④4、用四选一数据选择器实现函数Y= A1A0+A1’A0，应使（）。

①D0=D2=0，D1=D3=1②D0=D2=1，D1=D3=0③D0=D1=0，D2=D3=1④D0=D1=1，D2=D3=05、T触发器Q端的输出信号频率是输入信号频率的（）倍。

① 1 ② 1/2 ③ 2 ④ 1/4三、判断题（下列各题，你认为正确的，请在题末的括号内打“√”，错的打“×”，并更正。

每题2分，共10分）1、不用的CMOS输入端绝不能悬空。

（）2、对逻辑函数Y=AB’+A’B+B’C+BC’利用代入规则，令A=BC代入，得Y= BCB’+（BC）’B+B’C+BC’=B’C+BC’成立。

（）3、处于三态输出的高阻态，因输出没和电路连上，所以输出端没有电流。

（）4、由两个或非门构成的基本RS触发器，当R=S=0时，触发器的状态为不定。

（）5、优先编码器的编码输入信号是相互排斥的，不允许有多个编码信号同时有效。

（）四、简答题（任选2题，每题5分，共10分）:1、格雷码和奇偶校验码的特点分别是什么？为什么说它们是可靠性编码？2、简述双稳态元件的亚稳定性概念及特点。

数字逻辑模拟试卷

4、如果竞争的结果导致电路最终进入同一稳定总态，则称为临界竞争。

（）5、门电路的扇出是表示输出电压与输入电压之间的关系。

（）三、简答题（每题5分，共10分）1、请列出3种“曾经是模拟的”现在却“已经成为数字的”系统，并简述为什么会有这种转变。

2、采用CMOS 晶体管实现的“与非门”和“或非门”，哪个速度快？为什么？四、应用题（共70分）1、已知接收端收到的汉明码码字a7a6a5a4a3a2a1=1100010，问在最多一位错的情况下发送端发送的码字是什么？（5分）2、用卡诺图化简下列函数：（5分） ()()15,14,13,2,1,012,11,10,5,4,3,,,d F ZY X W +=∑3、旅客列车分为特快A ，直快B 和慢车C ，它们的优先顺序为：特快、直快、慢车。

同一时间内，只能有一趟列车从车站开出，即只能给出一个开车信号，试设计满足上述要求的开车信号控制电路。

（10分）（1）列出真值表（5分）（2）写出最简的输出逻辑表达式（5分）4、运用一个MSI 器件实现余3码向8421BCD 码的转换。

（10分）5、运用“圈到圈”逻辑设计思想，采用74X138译码器和适当的逻辑门设计一个1位十进制数2421码的奇偶位产生电路（假定采用奇检验）。

（10分）1）作出状态/输出表（5分）。

2）说明它是Mealy 机还是Moore 机（2分）3）说明这个电路能对何种输入序列进行检测。

（3分）7、作“0101”序列检测器的Mealy 型状态表和Moore 型状态表。

凡收到输入序列为“0101”时，输出为1；并规定检测的“0101”序列不重叠。

典型输入输出序列如下：（10分）输入X ：1 1 0 1 0 1 0 1 0 0 1 1 输出Z ：0 0 0 0 0 1 0 0 0 0 0 0 看下面的例子就清楚了：某序列检测器有一个输入端x 和一个输出端Z 。

输入端 x 输入一串随机的二进制代码，当输入序列中出现011时，输出Z 产生一个1输出，平时Z 输出0 。

湖南大学电子技术数字部分习题答案

第一章数字逻辑习题1．1数字电路与数字信号 1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例 MSB LSB0 1 2 11 12 （ms ）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10% 1.2数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 42−（2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B =（177）O=（7F ）H 72（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD 码：（1）43 （3）254.25 解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASC Ⅱ码的表示：P28 （1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASC Ⅱ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASC Ⅱ码为0101011，则（00101011）B=（2B ）H （2）@的ASC Ⅱ码为1000000,(01000000)B=(40)H(3)you 的ASC Ⅱ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75 (4)43的ASC Ⅱ码为0110100,0110011,对应的十六紧张数分别为34,33 1.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A ，B`的波形，画出各门电路输出L 的波形。

解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

(完整版)数字电路与逻辑设计试题与答案,推荐文档

数字电路与逻辑设计(1)班级学号姓名成绩一．单项选择题（每题1分，共10分）1．表示任意两位无符号十进制数需要（）二进制数。

A ．6B ．7C ．8D ．9 2．余3码10001000对应的2421码为（）。

A ．01010101 B.10000101 C.10111011 D.111010113．补码1．1000的真值是（）。

A ． +1.0111 B. -1.0111 C. -0.1001 D. -0. 10004．标准或-与式是由（）构成的逻辑表达式。

A ．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与5.根据反演规则，()()E DE C C A F ++⋅+=的反函数为（）。

A. E )]E D (C C [A F ⋅++=B. E)E D (C C A F ⋅++=C. E )E D C C A (F ⋅++= D. E)(D A F ⋅++=E C C 6．下列四种类型的逻辑门中，可以用（）实现三种基本运算。

A. 与门B. 或门C. 非门D. 与非门7．将D 触发器改造成T 触发器，图1所示电路中的虚线框内应是（）。

图1A. 或非门B. 与非门C. 异或门D. 同或门8．实现两个四位二进制数相乘的组合电路，应有（）个输出函数。

A ． 8 B. 9 C. 10 D. 11 9．要使JK 触发器在时钟作用下的次态与现态相反，JK 端取值应为（）。

A ．JK=00 B. JK=01 C. JK=10 D. JK=11 10．设计一个四位二进制码的奇偶位发生器（假定采用偶检验码），需要（）个异或门。

A ．2 B. 3 C. 4 D. 5二．判断题（判断各题正误，正确的在括号内记“∨”,错误的在括号内记“×”,并在划线处改正。

每题2分，共10分）1．原码和补码均可实现将减法运算转化为加法运算。

（）2．逻辑函数7),M(1,3,4,6,C)B,F(A,∏=则m(0,2,5)C)B,(A,F ∑=。

湖南师范大学数字电路历年真题答案

湖南师范大学数字电路历年真题答案1、交流接触器的额定工作电压,是指在规定条件下,能保证电器正常工作的( )电压。

A、低B、最高C、平均【答案】B2、正确选用电器应遵循的两个基本原则是安全原则和( )原则。

A、经济B、性能C、功能【答案】A3、热继电器的保护特性与电动机过载特性贴近,是为了充分发挥电机的( )能力。

A、过载B、控制C、节流【答案】A4、熔断器的保护特性又称为( )。

A、安秒特性B、灭弧特性C、时间性【答案】A5、并联电力电容器的作用是( )。

A、降低功率因数B、提高功率因数C、维持电流【答案】B6、为了防止跨步电压对人造成伤害,要求防雷接地装置距离建筑物出入口、人行道最小距离不应小于( )米。

A、3B、2.5C、4【答案】A7、防静电的接地电阻要求不大于( )Ω。

A、10B、40C、100【答案】C8、PE线或PEN线上除工作接地外其他接地点的再次接地称为( )接地。

A、直接B、间接C、重复【答案】C9、保险绳的使用应( )。

A、高挂低用B、低挂调用C、保证安全【答案】A10、“禁止合闸,有人工作”的标志牌应制作为( )。

A、红底白字B、白底红字C、白底绿字【答案】B11、当电气设备发生接地故障,接地电流通过接地体向大地流散,若人在接地短路点周围行走,其两脚间的电位差引起的触电叫( )触电。

A、单相B、跨步电压C、感应电【答案】B12、根据线路电压等级和用户对象,电力线路可分为配电线路和( )线路。

A、照明B、动力C、送电【答案】C13、列材料中,导电性能最好的是( )。

A、铝B、铜C、铁【答案】B14、导线的中间接头采用铰接时,先在中间互绞( )圈。

A、2B、1C、3【答案】C15、国家标准规定凡( )KW以上的电动机均采用三角形接法。

A、3B、4C、75【答案】B16、降压启动是指启动时降低加在电动机( )绕组上的电压,启动运转后,再使其电压恢复到额定电压正常运行。

A、转子B、定子C、定子及转子【答案】B17、电动机在额定工作状态下运行时,定子电路所加的( )叫额定电压。

数字电路试题五套(含答案)汇总

《数字电子技术》试卷一一、填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（）8421BCD２、最基本的门电路是：、、。

３、有N 个变量组成的最小项有个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有字，字长_____位，地址线根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。

二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

湖大数字电路与逻辑设计试卷答案

数字电路与逻辑设计1_3试卷和答案一、填空（每空1分，共45分）1．Gray码也称循环码，其最基本的特性是任何相邻的两组代码中，仅有一位数码不同，因而又叫单位距离码。

2．二进制数转换成十进制数的方法为：按权展开法。

3．十进制整数转换成二进制数的方法为：除2取余法，直到商为0 止。

4．十进制小数转换成二进制数的方法为：乘2取整法，乘积为0或精度已达到预定的要求时，运算便可结束。

5．反演规则：对于任意一个逻辑函数式F，如果将其表达式中所有的算符“·”换成“+ ”，“+ ”换成“·”，常量“0”换成“1 ”，“ 1 ”换成“0”，原变量换成反变量，反变量换成原变量，则所得到的结果就是。

称为原函数F的反函数，或称为补函数6．n个变量的最小项是n个变量的“与项”，其中每个变量都以原变量或反变量的形式出现一次。

对于任何一个最小项，只有一组变量取值使它为 1 ，而变量的其余取值均使它为0 。

7．n个变量的最大项是n个变量的“或项”，其中每一个变量都以原变量或反变量的形式出现一次。

对于任何一个最大项，只有一组变量取值使它为0 ，而变量的其余取值均使它为 1 。

8．卡诺图中由于变量取值的顺序按格雷码排列，任何几何位置相邻的两个最小项，在逻辑上都是相邻的。

，保证了各相邻行(列)之间只有一个变量取值不同。

9．卡诺图化简逻辑函数方法：寻找必不可少的最大卡诺圈，留下圈没有变化的那些变量。

求最简与或式时圈 1 、变量取值为0对应反变量、变量取值为1对应原变量；求最简或与式时圈0 、变量取值为0对应原变量、变量取值为1对应反变量。

10．逻辑问题分为完全描述和非完全描述两种。

如果对于输入变量的每一组取值，逻辑函数都有确定的值，则称这类函数为完全描述逻辑函数。

如果对于输入变量的某些取值组合逻辑函数值不确定，即函数值可以为0，也可以为1(通常将函数值记为Ø或×)，那么这类函数称为非完全描述的逻辑函数。

数字电路与逻辑设计1_3试卷参考答案

一、填空（每空1分，共45分）1．Gray码也称，其最基本的特性是任何相邻的两组代码中，仅有一位数码，因而又叫单位。

2．二进制数转换成十进制数的方法为：。

3．十进制整数转换成二进制数的方法为：法，直到商为止。

4．十进制小数转换成二进制数的方法为：法，乘积为0或精度已达到预定的要求时，运算便可结束。

5．反演规则：对于任意一个逻辑函数式F，如果将其表达式中所有的算符“·”换成“”，“”换成“·”，常量“0”换成“”，“”换成“0”，原变量换成变量，变量换成原变量，则所得到的结果就是。

称为原函数F的反函数，或称为补函数F6．n个变量的最小项是n个变量的“项”，其中每个变量都以原变量或变量的形式出现一次。

对于任何一个最小项，只有一组变量取值使它为，而变量的其余取值均使它为。

7．n个变量的最大项是n个变量的“项”，其中每一个变量都以原变量或变量的形式出现一次。

对于任何一个最大项，只有一组变量取值使它为，而变量的其余取值均使它为。

8．卡诺图中由于变量取值的顺序按码排列，任何几何位置相邻的两个最小项，在逻辑上都是相邻的。

，保证了各相邻行(列)之间只有个变量取值不同。

9．卡诺图化简逻辑函数方法：寻找必不可少的最大卡诺圈，留下圈内的那些变量。

求最简与或式时圈、变量取值为0对应变量、变量取值为1对应变量；求最简或与式时圈、变量取值为0对应变量、变量取值为1对应变量。

10．逻辑问题分为描述和描述两种。

如果对于输入变量的每一组取值，逻辑函数都有确定的值，则称这类函数为描述逻辑函数。

如果对于输入变量的某些取值组合逻辑函数值不确定，即函数值可以为0，也可以为1(通常将函数值记为Ø或×)，那么这类函数称为描述的逻辑函数。

11．数字集成电路按其内部有源器件的不同可以分为两大类：型晶体管集成电路和MOS(Metal Oxide Semiconductor)集成电路。

12．TTL集成电路工作速度、驱动能力，但功耗、集成度；MOS集成电路集成度、静态功耗。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

10、时序电路按(输出与现态和输入的关系)可分为：Mealy型和Moore型
二、判断题（下列各题，你认为正确的，请在题末的括号内打“√”，错的打“×”，并更正。

每小题2分，共10分）
1、如果逻辑函数表达式在一定条件下可变成X+X‘或者X X’的形式，则该函数表达式可能产生冒险。

（√）
2、本质冒险产生的原因：经过激励逻辑和反馈通路的传播延迟的最小值大于通过“输入逻辑”的最大定时偏移。

（√）
3、CMOS反向门比非反向门所用的晶体管要少。

（√）
4、如果竞争的结果导致电路最终进入同一稳定总态，则称为临界竞争。

（×）
5、门电路的扇出是表示输出电压与输入电压之间的关系。

（×）
门电路所具有的输入端的数目称为扇入。

扇出是指该门电路在不超过其最坏情况负载规格下能驱动的输出端个数。

三、简答题（每题5分，共10分）
1、请列出3种“曾经是模拟的”现在却“已经成为数字的”系统，并简述为什么会有这种转变。

2、采用CMOS晶体管实现的“与非门”和“或非门”，哪个速度快？为什么？
四、应用题（共70分）
1、已知接收端收到的汉明码码字a7a6a5a4a3a2a1=1100010，问在最多一位错的情况下发送端发送的码字是什么？（5分）
答：第三位出错，应该是1100110
2、用卡诺图化简下列函数：（5分）
3、旅客列车分为特快A，直快B和慢车C，它们的优先顺序为：特快、直快、慢车。

同一时间内，只能有一趟列车从车站开出，即只能给出一个开车信号，试设计满足上述要求的开车信号控制电路。

（10分）
（1）列出真值表（5分）
（2）写出最简的输出逻辑表达式（5分）
4、运用一个MSI器件实现余3码向8421BCD码的转换。

（10分）
5、运用“圈到圈”逻辑设计思想，采用74X138译码器和适当的逻辑门设计一个1位十进制数2421码的奇偶位产生电路（假定采用奇检验）。

（10分）
注：此题中用的不熟74138。

我们在做时要用两个74138级联。

详见教材P274
6、分析下图所示的时钟同步状态机（状态Q1Q2=00 ~ 11使用状态名A ~ D）。

（10分）
1）作出状态/输出表（5分）。

2）说明它是Mealy机还是Moore机（2分）
3）说明这个电路能对何种输入序列进行检测。

（3分）
答案没有找到。

同类型题7.12
7、作“0101”序列检测器的Mealy型状态表和Moore型状态表。
