自调式防沉降井盖和施工方法
防沉降井盖介绍
路面沥青结构层
弹性锁定装置：使盖板紧扣支座，防止井盖
跳动、位移或意外开启，有效减少震动，大 大减少井盖周边路面碎裂的可能
承插式结构：井框的下部与井体的内壁 紧密配合
必须确保整个(zhěnggè)新铺装沥青层的 紧实度
精品PPT
井盖成为路面 (lùmiàn)完整的一 部分
混凝土井盖的胶条
精品PPT
我们采用 (cǎiyòng)的胶条是不易 老化的氯丁胶，工艺是 在球墨铸铁基础框上机 加工出一圈倒梯形的槽 ，然后将胶条镶嵌进去 。
8
问题三
窨井盖框区域下沉或突起
沉降(chénjiàng)
精品PPT
凸起(tū qǐ)
原因分析
• 交通载荷、重载车量的日益 增长
• 井框与窨井(yìnjǐng)座连接不 够稳固，结合部位的混凝土 砂浆破损流失.
● 使井体所承受的负荷减少 80% 以上， 降低井口破损或井盖下沉的可能性
● 井框的法兰面对井盖周围(zhōuwéi)路面起到 很好的保护作用，延长了井盖的使 用寿命
11
精品PPT
全球墨铸铁防沉降井盖剖面图
法兰式上盘面：井盖成为路面(lùmiàn)完整的 一部分，将负荷直接分散到路面(lùmiàn)结构 层，保护井盖周围沥青路面(lùmiàn)，防止沉 降
传统井盖五大问题
防盗
窨井盖框区域下沉或突起
-3-
精品PPT
问题一
井框周围沥青层的龟裂
原因分析： 井框壁薄，铰链外置，当车快速通过的时候，不仅对窨井有
垂直向下的压力，还有横向的冲击力。在不断的冲击力作用下， 井框位置移动，造成(zào chénɡ)周围沥青层龟裂。
预制检查井和可调式防沉降井盖施工工法
预制检查井和可调式防沉降井盖施工工法预制检查井和可调式防沉降井盖施工工法一、前言本文将介绍一种新型的施工工法——预制检查井和可调式防沉降井盖施工工法。
该工法具有多项独特的工艺特点和优势，适用范围广泛，可以有效解决井盖沉降和维护困难的问题。
二、工法特点预制检查井和可调式防沉降井盖工法具有以下几个特点：1. 井盖预制：采用工厂预制的井盖，质量可靠，工艺简便，加工精度高，能够大大提高施工效率。
2. 可调式防沉降井盖：采用可调节高度的井盖，可以根据实际情况进行调整，确保井盖与道路之间的平整度，避免沉降。
3. 节约材料：由于井盖预制，避免了现场跳污，减少了材料浪费，提高了工程经济效益。
三、适应范围该工法适用于城市道路、广场、停车场等各种需要设置井盖的场所，特别适合大型、重要的交通要道和人流密集区域。
四、工艺原理该工法的基本原理是利用预制和可调节的井盖组合，通过精确的施工步骤和技术措施，解决井盖沉降的问题。
1. 施工工法与实际工程的联系：通过分析实际工程的要求和特点，进行合理设计和施工，保证工程质量和持久性。
2. 采取的技术措施：通过采用先进的生产工艺和施工方法，确保井盖的质量和使用寿命。
例如，采用预应力钢筋加固井盖，增加其承重能力和抗变形能力。
五、施工工艺1. 设计和准备工作：根据实际要求进行井盖尺寸和高度设计，并准备所需材料和设备。
2. 预制井盖：在工厂进行井盖的预制，包括混凝土浇筑、预应力钢筋的安装等。
3. 场地准备：清理施工现场，制定施工方案，确保施工环境和安全。
4. 井盖安装：根据设计要求，将预制的井盖进行安装，采取可调节的方式进行高度调整。
5. 地面修复：对施工现场进行清理和地面修复，恢复原貌。
六、劳动组织根据项目规模和施工周期，合理组织施工队伍和劳动力，确保工期的紧凑和施工质量。
七、机具设备该工法所需的机具设备主要包括起重机、混凝土泵车、板车等，这些设备能够有效地提高施工效率和质量。
八、质量控制为了确保施工质量达到设计要求，需要采取一系列质量控制措施，包括材料检查、工艺控制、现场检测等。

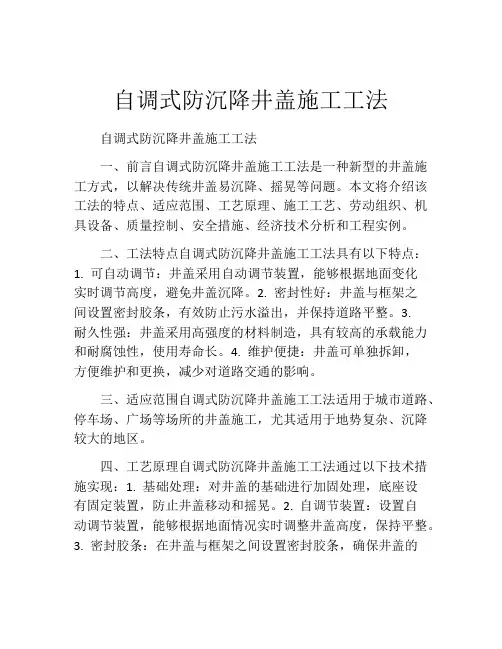

自调式防沉降井盖施工工法(2)
自调式防沉降井盖施工工法自调式防沉降井盖施工工法一、前言自调式防沉降井盖施工工法是一种新型的井盖施工方式，以解决传统井盖易沉降、摇晃等问题。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点自调式防沉降井盖施工工法具有以下特点：1. 可自动调节：井盖采用自动调节装置，能够根据地面变化实时调节高度，避免井盖沉降。
2. 密封性好：井盖与框架之间设置密封胶条，有效防止污水溢出，并保持道路平整。
3.耐久性强：井盖采用高强度的材料制造，具有较高的承载能力和耐腐蚀性，使用寿命长。
4. 维护便捷：井盖可单独拆卸，方便维护和更换，减少对道路交通的影响。
三、适应范围自调式防沉降井盖施工工法适用于城市道路、停车场、广场等场所的井盖施工，尤其适用于地势复杂、沉降较大的地区。
四、工艺原理自调式防沉降井盖施工工法通过以下技术措施实现：1. 基础处理：对井盖的基础进行加固处理，底座设有固定装置，防止井盖移动和摇晃。
2. 自调节装置：设置自动调节装置，能够根据地面情况实时调整井盖高度，保持平整。
3. 密封胶条：在井盖与框架之间设置密封胶条，确保井盖的密封性和防水性。
4. 材料选择：选择高强度、耐腐蚀的材料制造井盖和框架，提高承载能力和使用寿命。
五、施工工艺自调式防沉降井盖施工工艺包括以下施工阶段：1. 基础处理：清理基础地面，加固基础，安装固定装置。
2. 框架安装：根据井盖尺寸和道路状况，安装井盖框架。
3.井盖制作：制作井盖，选择合适的材料和工艺进行制造。
4.自调节装置安装：安装自动调节装置，确保井盖高度可调。
5. 密封胶条安装：在井盖框架上安装密封胶条，保证井盖的密封性和防水性。
6. 井盖安装：将制作好的井盖安装在框架上，并调整井盖高度。
7. 维护：定期检查井盖状态，根据需要进行维护和更换。
六、劳动组织自调式防沉降井盖施工工法需要有工地施工队伍，包括项目经理、技术人员、施工人员和安全保障人员等。

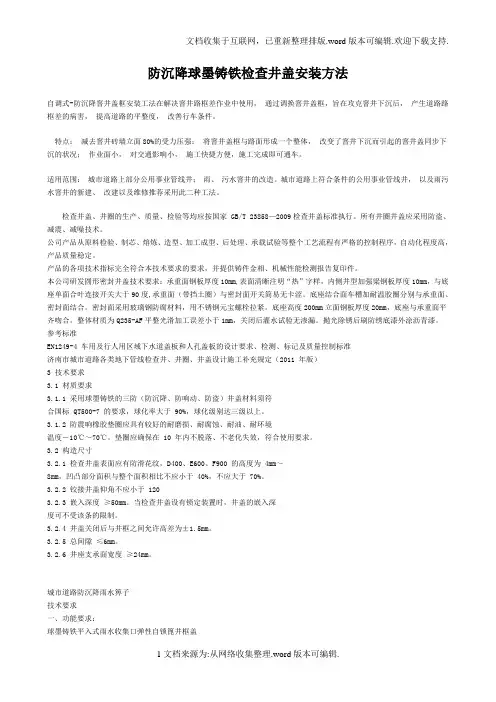

市政道路防沉降球墨铸铁检查井盖安装方法
防沉降球墨铸铁检查井盖安装方法自调式-防沉降窨井盖框安装工法在解决窨井路框差作业中使用，通过调换窨井盖框，旨在攻克窨井下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件。
特点：减去窨井砖墙立面80%的受力压强；将窨井盖框与路面形成一个整体，改变了窨井下沉而引起的窨井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。
适用范围：城市道路上部分公用事业管线井；雨、污水窨井的改造。
城市道路上符合条件的公用事业管线井，以及雨污水窨井的新建、改建以及维修推荐采用此二种工法。
检查井盖、井圈的生产、质量、检验等均应按国家 GB/T 23858—2009检查井盖标准执行。
所有井圈井盖应采用防盗、减震、减噪技术。
公司产品从原料检验、制芯、熔炼、造型、加工成型、后处理、承载试验等整个工艺流程有严格的控制程序，自动化程度高，产品质量稳定。
产品的各项技术指标完全符合本技术要求的要求，并提供铸件金相、机械性能检测报告复印件。
本公司研发圆形密封井盖技术要求：承重面钢板厚度10mm,表面清晰注明“热”字样，内侧井型加强梁钢板厚度10mm，与底座单面合叶连接开关大于90度,承重面（带挡土圈）与密封面开关简易无卡涩。
底座结合面车槽加耐温胶圈分别与承重面、密封面结合。
密封面采用玻璃钢防腐材料，用不锈钢元宝螺栓拉紧。
底座高度200mm立面钢板厚度20mm，底座与承重面平齐吻合。
整体材质为Q235-AF平整光滑加工误差小于1mm，关闭后灌水试验无渗漏。
抛光除锈后刷防绣底漆外涂沥青漆。
参考标准EN1249-4 车用及行人用区域下水道盖板和人孔盖板的设计要求、检测、标记及质量控制标准济南市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2011 年版）3 技术要求3.1 材质要求3.1.1 采用球墨铸铁的三防（防沉降、防响动、防盗）井盖材料须符合国标 QT500-7 的要求，球化率大于 90%，球化级别达三级以上。

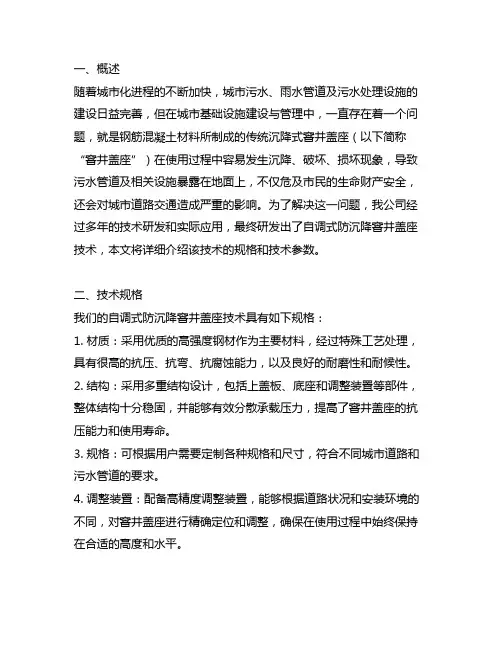

上海自调式防沉降窨井盖座技术规格
一、概述随着城市化进程的不断加快，城市污水、雨水管道及污水处理设施的建设日益完善，但在城市基础设施建设与管理中，一直存在着一个问题，就是钢筋混凝土材料所制成的传统沉降式窨井盖座（以下简称“窨井盖座”）在使用过程中容易发生沉降、破坏、损坏现象，导致污水管道及相关设施暴露在地面上，不仅危及市民的生命财产安全，还会对城市道路交通造成严重的影响。
为了解决这一问题，我公司经过多年的技术研发和实际应用，最终研发出了自调式防沉降窨井盖座技术，本文将详细介绍该技术的规格和技术参数。
二、技术规格我们的自调式防沉降窨井盖座技术具有如下规格：1. 材质：采用优质的高强度钢材作为主要材料，经过特殊工艺处理，具有很高的抗压、抗弯、抗腐蚀能力，以及良好的耐磨性和耐候性。
2. 结构：采用多重结构设计，包括上盖板、底座和调整装置等部件，整体结构十分稳固，并能够有效分散承载压力，提高了窨井盖座的抗压能力和使用寿命。
3. 规格：可根据用户需要定制各种规格和尺寸，符合不同城市道路和污水管道的要求。
4. 调整装置：配备高精度调整装置，能够根据道路状况和安装环境的不同，对窨井盖座进行精确定位和调整，确保在使用过程中始终保持在合适的高度和水平。
三、技术参数自调式防沉降窨井盖座技术的技术参数包括但不限于以下内容：1. 承载能力：经过多次静载试验和动载试验，自调式防沉降窨井盖座的承载能力远高于传统沉降式窨井盖座，能够承受大型车辆和行人的重压而不会发生沉降和变形。
2. 使用寿命：经过科学的材料选用和结构设计，自调式防沉降窨井盖座具有更长的使用寿命，可以正常使用多年而不需要经常更换和维修。
3. 耐腐蚀性能：经过严格的防腐处理和防锈处理，自调式防沉降窨井盖座能够在恶劣环境中长期使用而不会受到腐蚀和损坏，保持良好的外观和功能。
4. 易安装性：自调式防沉降窨井盖座的安装非常便捷，无需大型起重设备，只需普通的人工施工和简单的机械设备即可完成安装，大大减少了安装成本和安装时间。
浅谈城市道路检查井自调节防沉降井盖维护施工工法
浅谈城市道路检查井自调节防沉降井盖维护施工工法摘要：在城市道路上有着各种各样的检查井，其井盖容易出现松动、下沉等多种病害，危害较大。
文中介绍了一种检查井整治施工方法，为借鉴路面平整度问题、沉降问题和噪音问题提供了借鉴。
关键词：检查井；维护施工；自调节防沉降井盖1、前言城镇道路上有着各种类型的检查井，如雨污水检查井、电力井、电信井、自来水管井及燃气管线井等，极易出现松动、下沉等病害, 直接给车辆行驶带来安全隐患。
我局在多年的检查井维护整治中，通过不断摸索、积淀，成功的总结出了一套经实践证明效果良好的检查井整治施工方法，即采用强度高、性能好的自调节防沉降井盖替代旧式井盖, 解决了路面平整度问题、沉降问题和噪音问题，获得了良好的社会效益和经济效益。
2、适用范围城镇道路上的各种检查井。
3、工法原理自调节防沉降井盖，系利用井框的特殊结构，将井框与窨井座由原来的“墩座式”连接改为“承插式”连接，大边框座在沥青路面上，无外置铰链，通过井框侧面和上面承受压力，将窨井所承受的荷载大大减少，有效解决了路面沉降及破损问题，并通过采用三点式弹簧臂锁定装置固定盖、框，防止了井盖跳动，降低了噪音。
其安装示意图如下：安装示意图4、施工工艺流程及施工操作要点4.1 工艺流程施工准备→放线、切割→拆除旧井座及路面→基层清理，修整及清理工作面→安装调节环→安装铸铁框→沥青混凝土铺筑、夯实→取出安装框、安装自调节防沉降井盖→碾压沥青混凝土及井盖→清场、开放交通。
4.2 施工操作要点1）.施工准备进行维护作业前，首先，应会同交警部门编制道路交通组织设计方案，对维护作业控制区范围合理进行交通组织，尽量减少维护作业对交通的影响。
其次，安排施工机械设备如切割机、压路机、多功能山猫、渣车等进场，并停放在围挡后面或与施工作业点同一车道附近。
附安全文明施工示意图，如下：2）.放线、切割施工放线时以垂直于路沿方向为横向线，平行于路沿方向为纵向线，尺寸应满足夯实机具操作面的宽度，开挖直径为850mm+冲击夯夯头的宽度×2，一般为1. 4 m×1.4m为宜。
防沉降检查井盖安装施工工法方案
防沉降检查井盖安装施工工法方案一、工艺原理防沉降检查井施工是通过沥青混凝土与球墨铸铁井圈和砼垫圈间的紧密结合，使检查井盖框与路面面层紧密贴合，这样来自上部的压力被分散到道路的表面，使检查井所承受的压力负荷减少，并使其与路面保持在同一水平面上，与路面同步沉降，保持路面行车平顺。
利用专用工具提前压实井周围沥青砼，再放上井盖同步碾压，解决了井周边压实度不足、易脱落等质量通病。
二、施工工艺流程及操作要点2.1施工工艺流程施工工艺流程2.2操作要点1.井筒砌筑井口高度不足的应按要求长井，井口砌砖应按检查井砌筑标准控制，应砂浆饱满、砌筑规范、尺寸准确；基底井周部分采用低标号C15混凝土填实、找平。
井口高度为粗粒式沥青砼下16cm，保证井口上直接安装预制调节环。
2.井圈安装预制调节环外径为1020mm，防沉降检查井结构层破除区域直径控制在1350mm，用水泥砂浆将混凝土预制调节环固定，井圈与井口同心，与水上基层顶面齐平，稳固调平；预制调节环与道路基层每侧宽度为165mm，采用现浇混凝土进行填充。
3.乳化沥青喷对混凝土上表面及切除范围内沥青层外露部分喷涂乳化沥青，要喷涂到位，用量均匀。
4.沥青混凝土摊铺碾压为防止渣土及沥青混合料落入检查井，将防土渣坠落器安放于砼垫圈内固定，此用具由跌落槽，密封圈及顶丝组成。
防坠落施工用具与检查井井筒周围空隙采用橡胶圈进行严密密封，保证沥青结构层施工时，沥青混合料及其他杂物无法落入检查井内。
沥青结构层布料前，重点注意井筒周围卫生清理，保证现场清洁。
将井口定型专用模具安装到砼垫圈上，摊铺沥青混凝土，基坑内分层摊铺，沥青虚铺厚度按虚铺系数控制，布料原则为宁欠料不多料，防止沥青压实后井筒周围沥青高于已施工完成的沥青表面，对沥青平整度产生影响。
沥青混合料压实采用冲击夯与平板夯交替进行，布料完成后首先采用平板夯进行初压，沥青混合料表面平整后采用冲击夯进行复压，复压完成后再采用平板夯进行表面处理。
预制检查井和可调式防沉降井盖施工工法(2)
预制检查井和可调式防沉降井盖施工工法预制检查井和可调式防沉降井盖施工工法一、前言预制检查井和可调式防沉降井盖施工工法是一种在地下管线施工中常用的技术手段。
该工法通过预先制造检查井和井盖，并通过可调节的构造设计，以应对不同地质条件和工程要求，达到提高施工效率和保障工程质量的目的。
二、工法特点1. 高度预制化：检查井和井盖在工厂中进行预制，减少现场施工时间和工程风险；2. 可调节性：井盖采用可调节式设计，能够在施工和使用过程中灵活调整高度，并能够随着地面沉降进行适应性调整；3. 耐用性：井盖采用优质材料制造，具有抗压、防腐、防水和耐久性能，能够长期使用；4. 维护便捷：井盖具有拆卸和更换的特点，方便维护人员进行管线检修和维修。
三、适应范围该工法适用于城市道路、人行道、广场、公园等地下管线较密集的区域，特别适合于沉降较严重、地质条件复杂和水位较高的地区。
四、工艺原理该工法的工艺原理主要包括：1. 地质勘察：通过对施工地点进行地质勘察，了解地质状况和存在的问题，为后续施工决策提供依据；2. 井体制作：根据设计要求，在工厂进行井体制作，采用预制混凝土或玻璃钢等材料进行制造；3. 整体运输：将制作好的井体运输至施工现场，并进行吊装或推进安装；4. 井盖调整：根据地面沉降情况，通过调整井盖高度或井身抬升，以保持地面与井盖平齐；5. 辅助工程：包括搭设施工平台、安装检测设备、连接管道等。
五、施工工艺 1. 地基准备：对施工现场进行挖掘和清理，确保井体能够完全安装并满足设计要求；2. 井体安装：将预制好的井体进行吊装或推进安装，并进行定位和调整；3. 井盖调整：根据地面沉降情况，通过调整井盖高度或井身抬升，以保持地面与井盖平齐；4. 管道连接：将管道连接至检查井，并进行密封和检测；5. 井盖安装：将井盖放置于井体顶部，并进行固定和平整处理；6. 辅助工程：搭设施工平台、安装检测设备、连接管道等。
六、劳动组织根据工程的规模和施工进度，合理组织施工人员，分工明确，保障施工效率和质量。
