轻骨料混凝土现场拌制工艺标准
全现浇结构(大模板)轻骨料混凝土施工艺标准(422-1996)
全现浇结构（大模板）轻骨料混凝土施工艺标准（422-1996）范围本工艺标准适用于现场搅拌的陶粒、浮石轻骨料，普通砂轻骨料混凝土浇筑的全现浇大模板工程。
施工准备2.1 材料及主要机具：2.1.1 轻骨料：浮石：最大粒径不宜大于20mm，不允许含有超过最大粒径两倍的颗粒。
级配要求为通过5mm筛孔不大于90%，通过10mm筛孔为30%～70%；通过200mm 筛孔不大于10%。
空隙率不大于50%，吸水率1h比不大于25%，含泥量不大于2%，松散密度，筒压强度符合设计要求。
陶粒：与上述要求相同，并不得混夹杂物或粘土块。
2.1.2 砂：中砂或粗砂，含泥量当混凝土强度等级为C10～C30时，不大于5%，当混凝土强度等级大于C30时，不大于3%。
2.1.3 水泥：325号、425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.4 外加剂：产品经质量认证，掺量必须通过试验室确定，技术性能符合有关标准的规定。
2.1.5 主要机具：搅拌机、吊斗、手推车、磅秤、插入式振捣器、铁锹、铁盘、木抹子、小平锹、小勺、水桶、胶皮水管、外加剂计量容器等。
2.2 作业条件：2.2.l 原材料包括水泥、轻骨料、外加剂等进场时检查出厂合格证，其各项技术性能指标必须符合要求，并应复验轻骨料，每2003为一批（不足200m3按一批），必须检验：松散密度、颗粒级配、筒压强度、1h吸水率。
天然轻骨料检验含泥量，复验不合格，应查明原因，采取措施。
2.2.2 试验室进行试配，确定配含比及坍落度。
轻骨料混凝土的强度，密度均应符合设计要求。
2.2.3 轻骨料堆放场地应有排水措施，使用时尽量保持颗粒混合均匀，避免大小颗粒分离，按自然级配堆放时，其高度不宜超过2m，防止树叶、泥土或其它有害物质混入。
2.2.4 模板拼缝应严密，若采用木模时，必须浇水湿润。
外墙大模板外模下口圈梁部位应有防止漏浆的措施。
2.2.5 施工前熟悉图纸的设计要求，进行技术交底。
操作工艺3.1 工艺流程作业准备→材料计量→搅拌→ 运输→浇筑→振捣→ 养护3.2 材料计量：骨料、水泥、水和外加剂均按重量计，骨料计量允许偏差应小于±3%，水泥、水和外加剂计量允许偏差应小于±2%，轻骨料宜在搅拌前预湿，因此根据配合比确定用水量时，还须计算骨料的含水量（搅拌前应测定骨料含水率），做相应的调整，在搅拌过程中应经常抽测，雨天或坍落度异常应及时测定含水率，调整用水量。
屋面轻集料混凝土做法

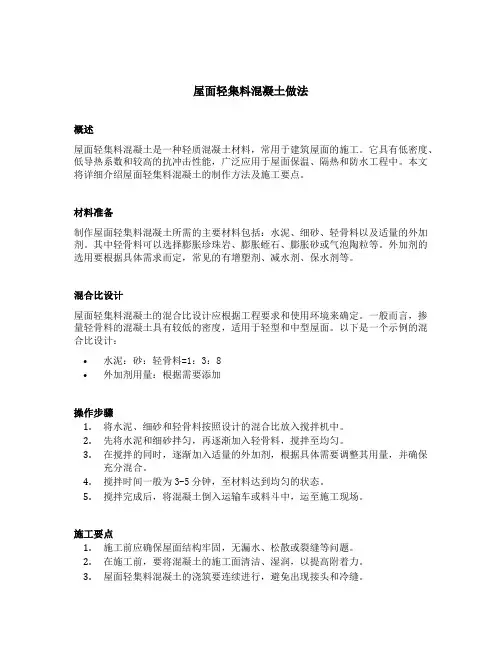

屋面轻集料混凝土做法概述屋面轻集料混凝土是一种轻质混凝土材料，常用于建筑屋面的施工。
它具有低密度、低导热系数和较高的抗冲击性能，广泛应用于屋面保温、隔热和防水工程中。
本文将详细介绍屋面轻集料混凝土的制作方法及施工要点。
材料准备制作屋面轻集料混凝土所需的主要材料包括：水泥、细砂、轻骨料以及适量的外加剂。
其中轻骨料可以选择膨胀珍珠岩、膨胀蛭石、膨胀砂或气泡陶粒等。
外加剂的选用要根据具体需求而定，常见的有增塑剂、减水剂、保水剂等。
混合比设计屋面轻集料混凝土的混合比设计应根据工程要求和使用环境来确定。
一般而言，掺量轻骨料的混凝土具有较低的密度，适用于轻型和中型屋面。
以下是一个示例的混合比设计：•水泥：砂：轻骨料=1：3：8•外加剂用量：根据需要添加操作步骤1.将水泥、细砂和轻骨料按照设计的混合比放入搅拌机中。
2.先将水泥和细砂拌匀，再逐渐加入轻骨料，搅拌至均匀。
3.在搅拌的同时，逐渐加入适量的外加剂，根据具体需要调整其用量，并确保充分混合。
4.搅拌时间一般为3-5分钟，至材料达到均匀的状态。
5.搅拌完成后，将混凝土倒入运输车或料斗中，运至施工现场。
施工要点1.施工前应确保屋面结构牢固，无漏水、松散或裂缝等问题。
2.在施工前，要将混凝土的施工面清洁、湿润，以提高附着力。
3.屋面轻集料混凝土的浇筑要连续进行，避免出现接头和冷缝。
4.在浇筑过程中，要通过振捣来排除气泡，提高混凝土的密实性。
5.屋面轻集料混凝土的厚度一般为50mm-150mm，具体根据工程要求来定。
6.浇筑完成后，要及时进行养护，保持湿润和遮阳，防止混凝土过早干燥和开裂。
优点及适用范围屋面轻集料混凝土具有以下优点： - 低密度，减轻建筑物自重，降低荷载 - 低导热系数，提供良好的保温性能 - 抗冲击性能好，能够有效防止外力破坏 - 施工简便，易于操作，适用于各种屋面形状和结构屋面轻集料混凝土适用于以下场合： - 屋面保温、隔热和防水工程 - 轻型和中型屋面结构 - 需要提供良好保温性能和抗冲击性能的建筑物结语屋面轻集料混凝土是一种具有良好性能的混凝土材料，广泛应用于建筑屋面工程中。
022全现浇结构（大模板）轻骨料混凝土施工工艺

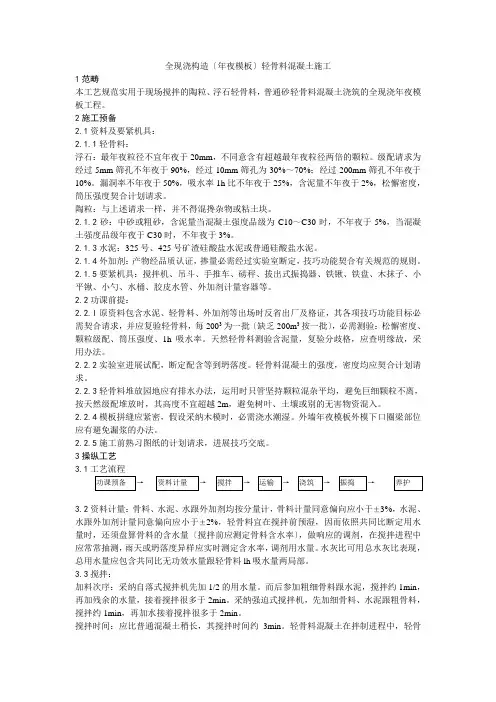

全现浇构造〔年夜模板〕轻骨料混凝土施工1范畴本工艺规范实用于现场搅拌的陶粒、浮石轻骨料，普通砂轻骨料混凝土浇筑的全现浇年夜模板工程。
2施工预备2.1资料及要紧机具：2.1.1轻骨料：浮石：最年夜粒径不宜年夜于20mm，不同意含有超越最年夜粒径两倍的颗粒。
级配请求为经过5mm筛孔不年夜于90%，经过10mm筛孔为30%～70%；经过200mm筛孔不年夜于10%。
漏洞率不年夜于50%，吸水率1h比不年夜于25%，含泥量不年夜于2%，松懈密度，筒压强度契合计划请求。
陶粒：与上述请求一样，并不得混搀杂物或粘土块。
2.1.2砂：中砂或粗砂，含泥量当混凝土强度品级为C10～C30时，不年夜于5%，当混凝土强度品级年夜于C30时，不年夜于3%。
2.1.3水泥：325号、425号矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.4外加剂：产物经品质认证，掺量必需经过实验室断定，技巧功能契合有关规范的规则。
2.1.5要紧机具：搅拌机、吊斗、手推车、磅秤、拔出式振捣器、铁锹、铁盘、木抹子、小平锹、小勺、水桶、胶皮水管、外加剂计量容器等。
2.2功课前提：2.2.l原资料包含水泥、轻骨料、外加剂等出场时反省出厂及格证，其各项技巧功能目标必需契合请求，并应复验轻骨料，每2003为一批〔缺乏200m3按一批〕，必需测验：松懈密度、颗粒级配、筒压强度、1h吸水率。
天然轻骨料测验含泥量，复验分歧格，应查明缘故，采用办法。
2.2.2实验室进展试配，断定配含等到坍落度。
轻骨料混凝土的强度，密度均应契合计划请求。
2.2.3轻骨料堆放园地应有排水办法，运用时只管坚持颗粒混杂平均，避免巨细颗粒不离，按天然级配堆放时，其高度不宜超越2m，避免树叶、土壤或别的无害物资混入。
2.2.4模板拼缝应紧密，假设采纳木模时，必需浇水潮湿。
外墙年夜模板外模下口圈梁部位应有避免漏浆的办法。
2.2.5施工前熟习图纸的计划请求，进展技巧交底。
3操纵工艺3.1工艺流程3.2资料计量：骨料、水泥、水跟外加剂均按分量计，骨料计量同意偏向应小于±3%，水泥、水跟外加剂计量同意偏向应小于±2%，轻骨料宜在搅拌前预湿，因而依照共同比断定用水量时，还须盘算骨料的含水量〔搅拌前应测定骨料含水率〕，做响应的调剂，在搅拌进程中应常常抽测，雨天或坍落度异样应实时测定含水率，调剂用水量。
全现浇结构轻骨料混凝土施工工艺

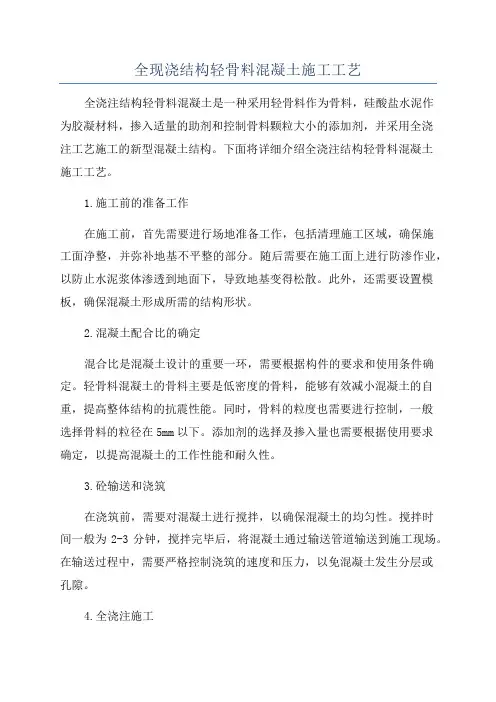

全现浇结构轻骨料混凝土施工工艺全浇注结构轻骨料混凝土是一种采用轻骨料作为骨料，硅酸盐水泥作为胶凝材料，掺入适量的助剂和控制骨料颗粒大小的添加剂，并采用全浇注工艺施工的新型混凝土结构。
下面将详细介绍全浇注结构轻骨料混凝土施工工艺。
1.施工前的准备工作在施工前，首先需要进行场地准备工作，包括清理施工区域，确保施工面净整，并弥补地基不平整的部分。
随后需要在施工面上进行防渗作业，以防止水泥浆体渗透到地面下，导致地基变得松散。
此外，还需要设置模板，确保混凝土形成所需的结构形状。
2.混凝土配合比的确定混合比是混凝土设计的重要一环，需要根据构件的要求和使用条件确定。
轻骨料混凝土的骨料主要是低密度的骨料，能够有效减小混凝土的自重，提高整体结构的抗震性能。
同时，骨料的粒度也需要进行控制，一般选择骨料的粒径在5mm以下。
添加剂的选择及掺入量也需要根据使用要求确定，以提高混凝土的工作性能和耐久性。
3.砼输送和浇筑在浇筑前，需要对混凝土进行搅拌，以确保混凝土的均匀性。
搅拌时间一般为2-3分钟，搅拌完毕后，将混凝土通过输送管道输送到施工现场。
在输送过程中，需要严格控制浇筑的速度和压力，以免混凝土发生分层或孔隙。
4.全浇注施工全浇注是指将一次性将整个构件内的混凝土全部倒入，不分段浇筑。
在施工时，需要控制浇筑的速度和浇筑的方式，以确保混凝土能够填充到每个角落并与模板充分接触，避免出现空洞和虚浆现象。
5.成型和养护在混凝土倾注至模板后，需要进行成型和养护。
成型是指对混凝土进行振捣、压实和平整处理，以提高混凝土的密实性和表面平整度。
养护是指对混凝土进行保养，以确保混凝土能够适当地进行水化反应，并达到设计强度。
全浇注结构轻骨料混凝土施工工艺具有施工周期短、成本低、施工效率高、抗震性能好等优点。
因此，在一些对结构承载能力和抗震性能要求较高的建筑项目中得到了广泛应用。
但在施工过程中，也需要采取一系列的措施，如加强施工现场管理、控制施工条件等，以确保混凝土的质量和工程安全性。
编制轻骨料混凝土现场拌制施工技术方案

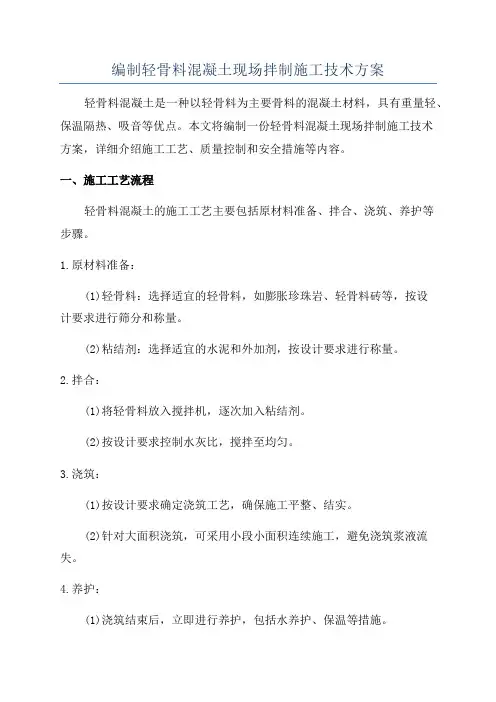

编制轻骨料混凝土现场拌制施工技术方案轻骨料混凝土是一种以轻骨料为主要骨料的混凝土材料，具有重量轻、保温隔热、吸音等优点。
本文将编制一份轻骨料混凝土现场拌制施工技术方案，详细介绍施工工艺、质量控制和安全措施等内容。
一、施工工艺流程轻骨料混凝土的施工工艺主要包括原材料准备、拌合、浇筑、养护等步骤。
1.原材料准备：(1)轻骨料：选择适宜的轻骨料，如膨胀珍珠岩、轻骨料砖等，按设计要求进行筛分和称量。
(2)粘结剂：选择适宜的水泥和外加剂，按设计要求进行称量。
2.拌合：(1)将轻骨料放入搅拌机，逐次加入粘结剂。
(2)按设计要求控制水灰比，搅拌至均匀。
3.浇筑：(1)按设计要求确定浇筑工艺，确保施工平整、结实。
(2)针对大面积浇筑，可采用小段小面积连续施工，避免浇筑浆液流失。
4.养护：(1)浇筑结束后，立即进行养护，包括水养护、保温等措施。
(2)养护期间，避免外部冲击和过早负荷。
二、质量控制为确保轻骨料混凝土的质量，需要严格控制施工中的各项参数。
1.原材料质量控制：(1)检验轻骨料的质量，包括粒径、密度、吸水率等指标。
(2)检验水泥和外加剂的质量，包括标称强度、含水率等指标。
2.施工配合比控制：(1)按设计要求确定水灰比，控制拌合过程中水的用量。
(2)严格控制骨料与水泥的配比，确保混凝土拌合均匀。
3.施工工艺控制：(1)搅拌时间控制在规定范围内，不得过长或过短。
(2)浇筑工艺要合理，确保混凝土均匀浇筑、排气顺畅。
4.养护控制：(1)养护期间定期检查混凝土的硬化情况。
(2)根据设计要求进行水养护、保温等措施。
三、安全措施在轻骨料混凝土的现场拌制施工中，需要采取一系列安全措施，保障施工人员的人身安全和施工质量。
1.施工现场安全：(1)设置合理的施工区域，明确标识警示标识，确保施工人员的安全。
(2)定期检查施工现场的设备和工具，确保使用的器材安全可靠。
2.人身安全：(1)施工人员应定期进行安全培训，并佩戴必要的个人防护设备。
lc5.0轻集料混凝土施工工艺

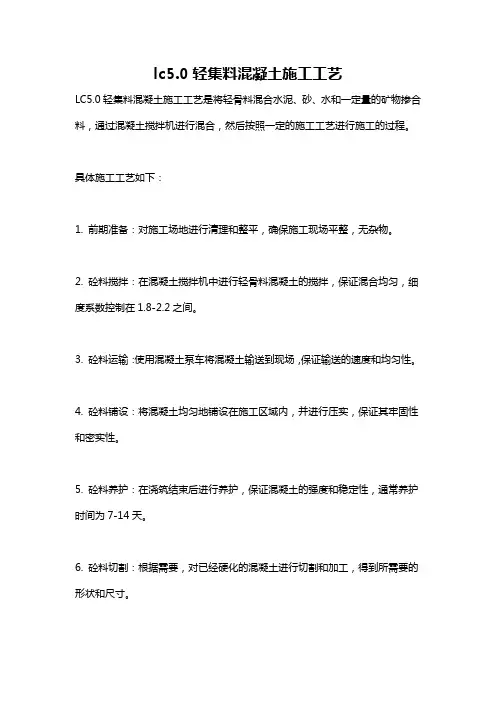

lc5.0轻集料混凝土施工工艺
LC5.0轻集料混凝土施工工艺是将轻骨料混合水泥、砂、水和一定量的矿物掺合料，通过混凝土搅拌机进行混合，然后按照一定的施工工艺进行施工的过程。
具体施工工艺如下：
1. 前期准备：对施工场地进行清理和整平，确保施工现场平整，无杂物。
2. 砼料搅拌：在混凝土搅拌机中进行轻骨料混凝土的搅拌，保证混合均匀，细度系数控制在1.8-2.2之间。
3. 砼料运输：使用混凝土泵车将混凝土输送到现场，保证输送的速度和均匀性。
4. 砼料铺设：将混凝土均匀地铺设在施工区域内，并进行压实，保证其牢固性和密实性。
5. 砼料养护：在浇筑结束后进行养护，保证混凝土的强度和稳定性，通常养护时间为7-14天。
6. 砼料切割：根据需要，对已经硬化的混凝土进行切割和加工，得到所需要的形状和尺寸。
7. 砼料验收：对施工完成后的混凝土进行验收，检测强度，保证施工质量和安全性。
总之，LC5.0轻集料混凝土施工工艺需要严格控制施工过程中的各个环节，保证混凝土质量和施工质量，实现最终的优质成果。
轻骨料混凝土现场拌制工艺标准(419-1996)
轻骨料混凝土现场拌制工艺标准（419-1996）范围本工艺标准规定了轻骨料混凝土现场拌制的施工准备、操作工艺、质量标准和质量验收资料等。
本工艺标准适用于工业与民用建筑的轻骨料混凝土的现场拌制。
施工准备2.1 材料及主要机具：2.1.1 水泥：水泥的品种、标号、厂别及牌号应符合混凝土配合比通知单的要求。
水泥应有出厂合格证及进场试验报色。
2.1.2 砂：砂的粒径及产地应符合混凝土配合比通知单的要求。
砂中含泥量；当混凝上强度等级≥C30时，其含泥量应≤3%；混凝土强度等级<C30时，其含泥量应≤5%。
砂中泥块的含量（大于5mm的纯泥）：当混凝土强度等级≥C30时，应<1%；混凝土强度等级<C30时，应≤2%。
砂应有试验报告单。
2.1.3 轻粗细骨料：轻粗细骨料（陶粒或浮石等）的品种、粒径、产地应符合混凝土配合比通知单的要求。
轻粗细骨料应有出厂质量证明书和进场试验报告。
必须试验的项目有：粗细骨料筛分析试验；粗细骨料堆积密度；粗骨料筒压强度；粗骨料吸水率试验。
轻粗骨料的级配应符合表4-30的要求，其自然级配的空隙率不应大于50%。
其最大粒径不宜大于20mm。
其含泥量不大于2%。
轻粗骨科的级配表4-30筛孔尺寸dmin(5) 1/2dmax(10) dmax(20) 2dmax(2×20)圆球型的及单一粒级累积筛余≥90 不规定≤10 0普通型的混合级配按重量计≥90 30～70 ≤10 0碎石型的混合级配(%) ≥90 40～60 ≤10 0轻砂细度模数不宜大于4.0，其大于5mm的累计筛余量不宜大于10%（按重量计）。
轻粗细骨料的堆积密度，轻粗骨料的筒压强度及强度等级应符合设计要求。
轻砂和天然轻粗骨料的吸水率不做规定；其它轻粗骨料的吸水率1h不大于22%。
2.1.4 水：宜采用饮用水。
其它水质必须符合《混凝土拌合用水标准》（JGJ63一89）的规定。
2.1.5 外加剂；所用轻骨料混凝土外加剂的品种、生产厂家及牌号应符合配合比通知单的要求。
轻骨料混凝土标准
轻骨料混凝土标准
轻骨料混凝土是指利用轻质骨料和适量的水泥、砂浆等材料混合而成的一种具有轻质、高强度和隔热性能的建筑材料。
其标准主要包括以下方面：
1. 轻质骨料的选择和要求：轻骨料可以选择石膏、珍珠岩、蛭石等，其要求包括粒径范围、容重、吸水率、抗压强度等。
2. 水泥和砂浆的比例和要求：轻骨料混凝土中的水泥和砂浆的比例通常按照一定的配合比进行调整，以保证混凝土的强度和稳定性。
3. 混凝土的配合比和施工工艺：轻骨料混凝土的配合比和施工工艺需要根据具体工程要求和材料性能进行确定，包括水灰比、调节剂的使用、搅拌时间等。
4. 轻骨料混凝土的强度和耐久性指标：轻骨料混凝土的强度和耐久性是评价其性能的重要指标，包括抗压强度、抗冻性、抗渗性等。
5. 轻骨料混凝土的检测和质量控制：对于轻骨料混凝土的质量控制需要进行相关的检测和监测，包括抽样和试验方法、质量评定等。
以上是轻骨料混凝土的一些标准内容，具体的标准可以根据不同国家和地区的规范和标准进行确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻骨料混凝土现场拌制工艺标准轻骨料混凝土现场拌制工艺标准1范围本工艺标准规定了轻骨料混凝土现场拌制的施工准备、操作工艺、质量标准和质量验收资料等。
本工艺标准适用于工业与民用建筑的轻骨料混凝土的现场拌制2施工准备2.1材料及主要机具：2.1.1水泥：水泥的品种、标号、厂别及牌号应符合混凝土配合比通知单的要求。
水泥应有出厂合格证及进场试验报告。
2.1.2砂：砂的粒径及产地应符合混凝土配合比通知单的要求。
砂中含泥量；当混凝上强度等级》C30时，其含泥量应W 3%混凝土强度等级＜C30时，其含泥量应w 5%砂中泥块的含量（大于5mm勺纯泥）：当混凝土强度等级》C30 时，应＜1%混凝土强度等级＜C30时，应w 2%砂应有试验报告单。
2.1.3轻粗细骨料：轻粗细骨料（陶粒或浮石等）的品种、粒径、产地应符合混凝土配合比通知单的要求。
轻粗细骨料应有出厂质量证明书和进场试验报告。
必须试验的项目有：粗细骨料筛分析试验；粗细骨料堆积密度；粗骨料筒压强度；粗骨料吸水率试验。
轻粗骨料的级配应符合下表的要求，其自然级配的空隙率不应大于50%其最大粒径不宜大于20mm其含泥量不大于2%轻粗骨料的级配表轻砂细度模数不宜大于4.0，其大于5mm的累计筛余量不宜大于10%（按重量计）。
轻粗细骨料的堆积密度，轻粗骨料的筒压强度及强度等级应符合设计要求。
轻砂和天然轻粗骨料的吸水率不做规定；其它轻粗骨料的吸水率1h不大于22%2.1.4水：宜采用饮用水。
其它水质必须符合《混凝土拌合用水标准》的规定。
2.1.5外加剂；所用轻骨料混凝土外加剂的品种、生产厂家及牌号应符合配合比通知单的要求。
外加剂应有出厂质量证明书及使用说明，并应有有关指标的进厂试验报告。
国家规定要求认证的产品，还应有准用证件。
外加剂必须有掺量试验。
2.1.6混合材料（目前主要是掺粉煤灰）：所用混合材料的品种、生产厂家及牌号应符合配比通知单的要求。
混合材料应有出厂质量证明书及使用说明，并应有进场试验报告。
混合材料必须有掺量试验。
2.1.7主要机具：砂轻混凝土宜优先采用强制式搅拌机，也可采用自落式搅拌机。
全轻混凝土应采用强制式搅拌机。
计量设备一般采用磅秤或电子计量设备。
水计量可采用流量计、时间继电器控制的流量计或水箱水位管标志计量器。
上料设备如双轮手推车、铲车、装载机及粗、细骨料贮料斗和配套的其它设备。
现场试验器具，如坍落度测试设备、试模等。
2.2作业条件：2.2.1试验室已下达轻骨料混凝土配合比通知单，并将其转换为每盘实际使用的施工配合比，并公布于搅拌配料地点的标牌上。
2.2.2所用的原材料经检查，全部应符合配合比通知单所提出的要求。
223搅拌机及其配套的设备运转灵活、安全、可靠。
电源及配电系统符合要求，安全可靠。
2.2.4所有计量器具必须有检定的有效期标识。
地磅下面及周围的砂、石清理干净，计量器具灵敏可靠，并按施工配合比设专人定磅。
2.2.5管理人员向作业班组进行配合比、操作规程和安全技术交底。
2.2.6需浇筑轻骨料混凝土的工程部位已办理隐检、预检手续，轻骨料混凝土浇筑的申请单已经有关管理人员批准。
2.2.7新下达的轻骨料混凝土配合比，应进行开盘鉴定。
开盘鉴定的工作已进行并符合要求后，再开始浇注混凝土。
3操作工艺3.1基本工艺流程：轻骨料混凝土生产基本工艺流程图：原材料的堆放与贮存—原材料计量与抽检计量—请骨料混凝土投料与拌制f出料f质量检查3.2原材料的堆放与贮存：3.2.1轻粗骨料应按粒级堆放，且应有防雨和排水措施，以防止含水率变化。
混合粒级堆放时，堆料高度一般不宜大于2m以防大小颗粒离析，级配不均。
若与普通骨料混合使用时，应使轻重骨料分别贮放，严禁混杂，以保证配料准确。
322水泥、掺合料、外加剂应贮放于防雨、防潮的库房，以防止水泥硬结，掺合料含水率变化，粉状外加剂失效，液体外加剂浓度变化。
3.3原材料计量与抽检计量：3.3.1轻粗细骨料计量：宜采用体积计量，亦可采用重量计量，但必须严格检测骨料的含水率，去除其规定含水率以外的水的重量，以保证配料准确。
普通砂采用重量计量。
体积计量时，必须使用专用计量手推车或专用体积计量器，每盘要严格计量。
采用重量计量，使用手推车时，必须车车过磅，卸多补少。
有贮料斗及配套的计量设备，采用自动或半自动上料时，需调整好斗门开关的提前量，以保证计量准确。
轻粗细骨料计量的允许偏差w±3%3.3.2水泥计量：采用袋装水泥时，必须按进货批随机抽查计量。
一般对每批进场的水泥应抽查10袋的重量，并计算平均每袋的实际重量。
小于标定重量的要开包补足，或以每袋水泥实际重量为准，调整粗细骨料、水及其它材料的用量，按给定配合比重新确定每盘施工配合比。
采用散装水泥时，应每盘精确过磅计量。
水泥计量的允许偏差应w±2%3.3.3外加剂及混合料计量：对手袋装粉状外加剂和混合料，应按每批进场抽查10袋重量，并计量每袋平均重量，小于标定重量要补足。
对于散装或大包装外加剂，应按施工配合比每盘用量预先在其存放处进行计量，并以小包装形式运到搅拌地点备用。
液态外加剂要随用随搅拌，并用比重计检查其浓度，用量筒计量。
外加剂及混合料的计量允许偏差应=±2%3.3.4搅拌用水必须盘盘用流量计量器读数计量，或用水箱水位管标志计量器。
其每盘计量允许偏差w±2%3.4轻骨料混凝土拌制的投料工艺程序:341轻骨料吸水率小于10%勺混凝土拌制，宜采用二次投料工艺程序。
即将粗细骨料投入搅拌机内与1/2用水量先拌合约1min,再加入水泥拌合数秒，继而加入剩余的水和外加剂，继续搅拌至2mi n。
3.4.2轻骨料吸水率大于10%勺混凝土拌制，宜采用预湿骨料投料及拌合工艺程序。
即一般轻粗骨料搅拌前预湿，按粗骨料、水泥、细骨料的顺序投入搅拌机汇总斗，再一并投入搅拌机的搅拌筒干搅拌0.5min，然后与水和外加剂搅拌2.5min，此法的投料及拌合程序图是：水一粗骨料一净用水量一外加剂一水泥搅拌一混凝土拌合物一细骨料3.4.3采用自落式搅拌机的投料及拌合工艺程序是：先加入1/2的总用量的水，然后加入粗细骨料和水泥搅拌lmin，再加人剩余水量继续搅拌2min。
3.4.4采用强制式搅拌机的投料及拌合工艺程序是：先投粗骨料、水泥、细骨料，搅拌lmin，再加水继续搅拌不少于2min。
3.5第一盘搅拌混凝土应注意的问题：3.5.1搅拌混凝土前，加水空转数分钟，待搅拌筒充分润湿后，将余水排净。
3.5.2第一盘搅拌混凝土时，水泥砂浆粘筒壁造成配合比损失。
需采取预搅拌法，即先用设计给定轻骨料混凝土配合比的原材料投入搅拌机搅拌，其时间须延长一倍以上，待部分砂浆粘贴在搅拌机筒壁上，然后将其余拌合物卸出（二次加料拌合再用），随后则可进行正常拌制。
3.6搅拌时间控制与检查：轻骨料混凝土搅拌的最短时间，比普通混凝土搅拌时间应延长60〜90s，一般为180s；当掺有外加剂时，搅拌时间应适当延长。
3.7出料：出料时应先少许出料，目测拌合物的外观质量，如目测合格方可出料。
每盘拌合物必须出尽。
3.8轻骨料混凝土拌制的质量检查:3.8.1检查拌制轻骨料混凝土所用原材料的品种、规格及用量，每一个工作班至少两次。
雨期施工对轻骨料含水率要增加检查和测定次数。
3.8.2检查轻骨料混凝土在浇筑地点的坍落度、和易性，每工作班两次以上。
雨期、冬期施工和改换轻骨料混凝土等级时，要加强检测的次数。
3.8.3在每工作班内，当轻骨料混凝土配合比由于外界影响有变动时，应及时检查。
3.8.4轻骨料混凝土搅拌时间应随时检查。
3.8.5检查轻骨料混凝土拌合物外观质量应该是，搅拌均匀、颜色一致，具有良好的流动性、粘聚性和保水性，不泌水，不离析。
不符合要求时，应查原因，及时调整。
3.8.6按以下规定留置试块：3.8.6.1 每拌制100盘且不超过100m3的同配合比的混凝土，其取样不得少于一次。
3.8.6.2 每工作班拌制的同配合比的混凝土不足100盘时，其取样不得少于一次。
3.8.6.3 对现浇混凝土结构，每一现浇楼层同配合比的混凝土，其取样不得少于一次。
3.8.6.4 每次取样应至少留置一组标准试件，同条件养护试件的留置组数，可根据技术交底的要求确定。
为保证留置试块有代表性，应在搅拌混凝土后第三盘至搅拌结束前30min 之间取样。
3.9冬期施工轻骨料混凝土的搅拌：其间，对原材料的要求、搅拌时间、原材料加热、拌合物出罐温度要求等，应认真执行《普通混凝土现场拌制工艺标准》中3.9条及《混凝结构工程施工质量及验收规范》3.9.1粗细骨料不得含有冰雪及呈冻团状。
3.9.2冬期搅拌轻骨料混凝土宜采用二次上料，二次搅拌工艺，以改善轻骨料混凝土的和易性。
3.9.3冬期应注意检测骨料的含水率，及时调整用水量，及时给定坍落度不同控制值。
一般应比常温坍落度增大4〜6cm以保证其具有良好的流动性、粘聚性和保水性。
4质量标准4.1主控项目：4.1.1轻骨料混凝土所用的水泥、骨料、外加剂、混合料规格、品种和质量必须符合施工规范及有关规定。
检查方法：检查原材料出厂合格证、试验报告单。
4.2.2评定轻骨料混凝土强度的试块，必须按《混凝土强度检验评定标准》的规定取样制做。
检查方法：检查轻骨料混凝土试块强度试压报告及强度评定资料。
4.2 一般项目：4.2.1轻骨料混凝土应搅拌均匀、颜色一致，具有良好的和易性。
检查方法；观察检查。
4.2.2轻骨料混凝土拌合物的坍落度应符合施工规范或其配合比通知单的要求。
检查方法：现场测定及检查施工记录。
4.2.3冬期施工时水、骨料加热温度及混凝土拌合物出罐温度应符合施工规范的要求。
检查方法：现场测定及检查施工记录。
5应注意的质量问题5.1拌合物搅拌不匀。
颜色不一致：主要原因是搅拌时间不足。
特别要保证冬期施工和加外加剂时，对拌合物搅拌的足够时间。
5.2和易性差：其拌合物产生松散不粘聚，骨料上浮离析，或拌合物于结成团不宜浇筑。
主要原因是：轻骨料级配差；砂率过小；原材料计量不准确；或搅拌时间短。
应认真克服这些缺欠，以保证拌合物的良好和易性。
5.3拌合物坍落度不稳定。
主要原因是用水量掌握不准确，粗细骨料中含水率的变化未及时测定，未及时调整用水量。
其次是用水计量不准确，水用量时多时少。
此现象必须克服，以保证拌合物的内在质量。
5.4使用外加剂时，宜在骨料吸水后加入。
以避免骨料孔隙对外加剂过多的吸收。
特别是液态外加剂，使用未预湿骨料时，外加剂应与剩余水同时加入。
粉状外加剂可制成液态按前法加入，也可与水泥混合物同时加入，以保证其搅拌均匀。
6质量记录本工艺标准应具备以下质量记录：6.1水泥出厂合格证或试验证明。
6.2水泥复试单。
6.3砂子试验报告单。
6.4轻细骨料试验报告单。
6.5轻粗骨料试验报告单。
