2013年10月传感器与检测技术试卷

合集下载

全国自考传感器与检测技术历年真题 2001年10月-2013年10月

全国自考传感器与检测技术历年真题 2001年10月-2013年10月

全国自考传感器与检测技术真题2001年10月——— 2013年10月全全国2001年10月自学考试传感器与检测技术试卷课程代码:02202第一部分选择题(共24分)一、单项选择题(本大题共12小题,每小题2分,共24分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1.下列被测物理量适合于使用红外传感器进行测量的是()A.压力B.力矩C.温度D.厚度2.属于传感器动态特性指标的是()A.重复性B.线性度C.灵敏度D.固有频率3.按照工作原理分类,固体图象式传感器属于()A.光电式传感器B.电容式传感器C.压电式传感器D.磁电式传感器4.测量范围大的电容式位移传感器的类型为()A.变极板面积型B.变极距型C.变介质型D.容栅型5.利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小()A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联C.两个桥臂应当分别用应变量变化相反的工作应变片D.两个桥臂应当分别用应变量变化相同的工作应变片6.影响压电式加速度传感器低频响应能力的是()A.电缆的安装与固定方式B.电缆的长度C.前置放大器的输出阻抗D.前置放大器的输入阻抗7.固体半导体摄像元件CCD是一种()A.PN结光电二极管电路B.PNP型晶体管集成电路C.MOS型晶体管开关集成电路D.NPN型晶体管集成电路吸收电路,其作用是()A.抑制共模噪声B.抑制差模噪声C.克服串扰D.消除电火花干扰9.在采用限定最大偏差法进行数字滤波时,若限定偏差△Y≤0.01,本次采样值为0.315,上次采样值为0.301,则本次采样值Y n应选为()A.0.301 B.0.303 C.0.308 D.0.31510.若模/数转换器输出二进制数的位数为10,最大输入信号为2.5V,则该转换器能分辨出的最小输入电压信号为()A.1.22mV B.2.44mV C.3.66mV D.4.88mV11.周期信号的自相关函数必为()A.周期偶函数B.非周期偶函数C.周期奇函数D.非周期奇函数12.已知函数x(t)的傅里叶变换为X(f),则函数y(t)=2x(3t)的傅里叶变换为()A.2X(f3) B.23X(f3) C.23X(f) D.2X(f)第二部分非选择题(共76分)二、填空题(本大题共12小题,每小题1分,共12分)不写解答过程,将正确的答案写在每小题的空格内。

《传感器与检测技术》试题及答案.pdf

《传感器与检测技术》试题及答案.pdf

《传感器与检测技术》试题一、填空:(20分)1,测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。

(2分)2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。

3、光电传感器的理论基础是光电效应。

通常把光线照射到物体表面后产生的光电效应分为三类。

第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管;第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应,这类元件有光敏电阻;第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应,这类元件有光电池、光电仪表。

4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的,其表达式为Eab (T ,To )=T B A TT BA 0d )(N N ln )T T (e k 0σ−σ⎰+−。

在热电偶温度补偿中补偿导线法(即冷端延长线法)是在连接导线和热电偶之间,接入延长线,它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方,以减小冷端温度变化的影响。

5.压磁式传感器的工作原理是:某些铁磁物质在外界机械力作用下,其内部产生机械压力,从而引起极化现象,这种现象称为正压电效应。

相反,某些铁磁物质在外界磁场的作用下会产生机械变形,这种现象称为负压电效应。

(2分)6. 变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量(①增加②减小③不变)(2分)7. 仪表的精度等级是用仪表的(① 相对误差 ② 绝对误差 ③ 引用误差)来表示的(2分)8. 电容传感器的输入被测量与输出被测量间的关系,除(① 变面积型 ② 变极距型 ③ 变介电常数型)外是线性的。

(2分)9. 电位器传器的(线性),假定电位器全长为Xmax, 其总电阻为Rmax ,它的滑臂间的阻值可以用Rx = (① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax )来计算,其中电阻灵敏度Rr=(① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h))1、变面积式自感传感器,当衔铁移动使磁路中空气缝隙的面积增大时,铁心上线圈的电感量(①增大,②减小,③不变)。

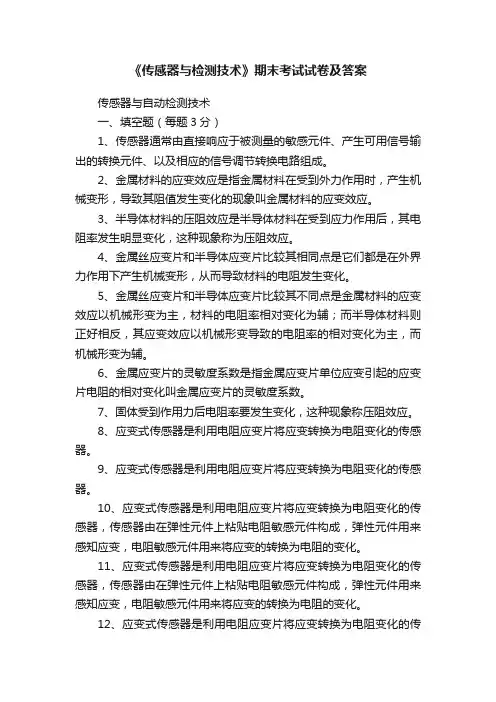

《传感器与检测技术》期末考试试卷及答案.

《传感器与检测技术》期末考试试卷及答案.

《传感器与检测技术》期末考试试卷及答案.传感器与⾃动检测技术⼀、填空题(每题3分)1、传感器通常由直接响应于被测量的敏感元件、产⽣可⽤信号输出的转换元件、以及相应的信号调节转换电路组成。

2、⾦属材料的应变效应是指⾦属材料在受到外⼒作⽤时,产⽣机械变形,导致其阻值发⽣变化的现象叫⾦属材料的应变效应。

3、半导体材料的压阻效应是半导体材料在受到应⼒作⽤后,其电阻率发⽣明显变化,这种现象称为压阻效应。

4、⾦属丝应变⽚和半导体应变⽚⽐较其相同点是它们都是在外界⼒作⽤下产⽣机械变形,从⽽导致材料的电阻发⽣变化。

5、⾦属丝应变⽚和半导体应变⽚⽐较其不同点是⾦属材料的应变效应以机械形变为主,材料的电阻率相对变化为辅;⽽半导体材料则正好相反,其应变效应以机械形变导致的电阻率的相对变化为主,⽽机械形变为辅。

6、⾦属应变⽚的灵敏度系数是指⾦属应变⽚单位应变引起的应变⽚电阻的相对变化叫⾦属应变⽚的灵敏度系数。

7、固体受到作⽤⼒后电阻率要发⽣变化,这种现象称压阻效应。

8、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器。

9、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器。

10、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件⽤来感知应变,电阻敏感元件⽤来将应变的转换为电阻的变化。

11、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件⽤来感知应变,电阻敏感元件⽤来将应变的转换为电阻的变化。

12、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件⽤来感知应变,电阻敏感元件⽤来将应变的转换为电阻的变化。

13、应变式传感器是利⽤电阻应变⽚将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件⽤来感知应变,电阻敏感元件⽤来将应变的转换为电阻的变化。

自考传感器与检测技术试题及答案

自考传感器与检测技术试题及答案

自考传感器与检测技术试题及答案一、单项选择题1. 下列哪一种传感器不属于力学传感器?A. 应变片式传感器B. 压力传感器C. 加速度传感器D. 光电传感器答案:D2. 下列哪一种检测技术属于无损检测?A. 电阻测量法B. 超声波检测法C. 磁粉检测法D. 电涡流检测法答案:B3. 下列哪一种传感器的工作原理是基于电容的变化?A. 温度传感器B. 湿度传感器C. 电容传感器D. 电阻传感器答案:C4. 下列哪一种传感器主要用于测量物体的位移?A. 光电传感器B. 电感传感器C. 差动变压器D. 磁电传感器答案:A5. 下列哪一种检测技术属于接触式检测?A. 光电检测法B. 超声波检测法C. 磁粉检测法D. 振动检测法答案:C6. 下列哪一种传感器属于温度传感器?A. 热电偶传感器B. 应变片式传感器C. 湿度传感器D. 电涡流检测法答案:A7. 下列哪一种传感器主要用于测量物体的速度?A. 光电传感器B. 电感传感器C. 差动变压器D. 磁电传感器答案:D8. 下列哪一种检测技术属于非接触式检测?A. 光电检测法B. 超声波检测法C. 磁粉检测法D. 振动检测法答案:A9. 下列哪一种传感器属于位置传感器?A. 光电传感器B. 电感传感器C. 差动变压器D. 磁电传感器答案:A10. 下列哪一种检测技术属于力学传感器?A. 电阻测量法B. 超声波检测法C. 磁粉检测法D. 电涡流检测法答案:A二、多项选择题1. 常见的力学传感器有()。

A. 应变片式传感器B. 压力传感器C. 加速度传感器D. 光电传感器答案:ABC2. 常见的温度传感器有()。

A. 热电偶传感器B. 应变片式传感器C. 湿度传感器D. 电涡流检测法答案:A3. 常见的位移传感器有()。

A. 光电传感器B. 电感传感器C. 差动变压器D. 磁电传感器答案:AC4. 常见的接触式检测技术有()。

A. 光电检测法B. 超声波检测法C. 磁粉检测法D. 振动检测法答案:C5. 常见的非接触式检测技术有()。

《传感器与检测技术》期末考试试卷及答案

《传感器与检测技术》期末考试试卷及答案

《传感器与检测技术》期末考试试卷及答案传感器与自动检测技术一、填空题(每题3分)1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。

2、金属材料的应变效应是指金属材料在受到外力作用时,产生机械变形,导致其阻值发生变化的现象叫金属材料的应变效应。

3、半导体材料的压阻效应是半导体材料在受到应力作用后,其电阻率发生明显变化,这种现象称为压阻效应。

4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形,从而导致材料的电阻发生变化。

5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主,材料的电阻率相对变化为辅;而半导体材料则正好相反,其应变效应以机械形变导致的电阻率的相对变化为主,而机械形变为辅。

6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。

7、固体受到作用力后电阻率要发生变化,这种现象称压阻效应。

8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。

9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。

10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。

11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。

12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。

13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。

《传感器与检测技术》试卷(共五套)

《传感器与检测技术》试卷(共五套)

1
传感器与检测技术试卷及答案
题的空格内。错填或不填均无分。
13.对传感器进行动态
的主要目的是检测传感器的动态性能指标。
14.传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下,允许超过 的能力。
15.传感检测系统目前正迅速地由模拟式、数字式,向
方向发展。
16.已知某传感器的灵敏度为 K0,且灵敏度变化量为 △K 0,则该传感器的灵敏度误差计算公式
32.一热敏电阻在 0℃和 100℃时,电阻值分别为 200kΩ和 10kΩ 。试计算该热敏电阻在 20℃时 的电阻值。
33.求正弦信号 x(t )=x0sinω t 的自相关函数。 五 、应用题(本大题共 2 小题,每小题 8 分,共 16 分)
34.图示为电阻网络 D/A 转换电路。 ( 1)写出电流 i 与电压 V REF 的关系式。 ( 2)若 VREF=10V 输入信号 D3D 2D 1D0=1000 , 试计算输出电压 V 0=?
为 rs=

17.为了测得比栅距 W 更小的位移量,光栅传感器要采用
技术。
18.在用带孔圆盘所做的光电扭矩测量仪中,利用孔的透光面积表示扭矩大小,透光面积减小,
则表明扭矩

19.电容式压力传感器是变
型的。
20.一个半导体应变片的灵敏系数为 180,半导体材料的弹性模量为
πL为
Pa-1 。
1.8× 105Mpa, 其中压阻系数
RC 吸收电路,其作用是 ()
串扰
D .消除电火花干扰
9.在采用限定最大偏差法进行数字滤波时,若限定偏差
△Y ≤ 0.01,本次采样值为 0.315,上次
采样值为 0.301,则本次采样值 Y n 应选为(

传感器与检测技术试卷3及答案

传感器与检测技术试卷3及答案

《传感器与检测技术》试卷班级:学号:姓名:成绩:一、选择与填空题:(30分)1、变面积式自感传感器,当衔铁移动使磁路中空气缝隙的面积增大时,铁心上线圈的电感量(①增大,②减小,③不变)。

2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中,(①变面积型,②变极距型,③变介电常数型)是线性的关系。

3、在变压器式传感器中,原方和副方互感M的大小与原方线圈的匝数成(①正比,②反比,③不成比例),与副方线圈的匝数成(①正比,②反比,③不成比例),与回路中磁阻成(①正比,②反比,③不成比例)。

4、传感器是__________________________________,传感器通常由直接响应于被测量的______ 和产生可用信号输出的______ 以及相应的_____组成。

5、热电偶所产生的热电热是由___电热和___ 电热组成。

6、偏差式测量是指在____________________________的方法;零位测量是指_______________________________的方法;微差式测量是____________________________的方法。

二、简答题:(50分)1、简述霍尔电动热产生的原理。

(6分)2、简述热电偶的工作原理。

(6分)3、以石英晶体为例简术压电效应产生的原理。

(6分)4、简述电阻应变片式传感器的工作原理(6分)5、什么是传感器动态特性和静态特性,简述在什么频域条件下只研究静态特性就能够满足通常的需要,而在什么频域条件下一般要研究传感器的动态特性?(10分)6、绘图并说明在使用传感器进行测量时,相对真值、测量值、测量误差、传感器输入、输出特性的概念以及它们之间的关系。

(10分)7、如图所示,Rt是Pt100铂电阻,分析下图所示热电阻测量温度电路的工作原理,以及三线制测量电路的温度补偿作用。

(6分)三、分析、计算题:(20分)1、分析(线性)电位器式传感器由于测量线的线路中的负载电阻RL带来的负载误差,并计算它与位移x之间的关系;(10分)2、分析如图1所示自感传感器当动铁心左右移动(x1,x2发生变化)时自感L变化情况。

传感器与检测技术试题及答案(212题)

传感器与检测技术试题及答案(212题)

传感器与检测技术试题及答案(212题)1、己知某温度传感器为时间常数T=3s的一阶系统,当受到突变温度作用后,传感器输出指示温差的三分之一所需的时间为() sA、3B、1C、1.2D、1/3答案内容:C;2、下列传感器中的不属于结构型传感器的是()A、扩散硅压阻式压力传感器。

B、线绕电位器式传感器。

C、应变片式压力传感器。

D、金属丝式传感器。

答案内容:A;3、下列不属于按传感器的工作原理进行分类的传感器是()。

A、应变式传感器B、化学型传感器C、压电式传感器D、热电式传感器答案内容:B;4、随着人们对各项产品技术含量要求的不断提高,传感器也朝向智能化方面发展。

其中,典型的传感器智能化结构模式是()。

A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机答案内容:B;5、(本题为多选题)传感技术的研究内容主要包括:()A、信息获取B、信息转换C、信息处理D、信息传输答案内容:ABC;6、一阶传感器输出达到稳态值的10%到90%所需的时间称为()。

A、延迟时间B、上升时间C、峰值时间D、响应时间答案内容:B;7、传感器的下列指标全部属于静态特性的是()。

A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性答案内容:C;8、传感器的下列指标全部属于动态特性的是()。

A、迟滞、灵敏度、阻尼系数B、幅频特性、相频特性C、重复性、漂移D、精度、时间常数、重复性答案内容:B;9、(本题为多选题)利用霍尔片,我们可以测量一步到位哪些物理量()。

A、磁场;B、电功率;C、载流子浓度;D、载流子类型。

答案内容:ABCD;10、在整个测量过程中,如果影响和决定误差大小的全部因素(条件)始终保持不变,对同一被测量进行多次重复测量,这样的测量称为()。

A、组合测量.B、静态测量C、等精度测量D、零位式测量答案内容:C;11、下列传感器中的物性型传感器的是()A、扩散硅压阻式压力传感器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2013年10月全国高等教育自学考试传感器
与检测技术试卷
(课程代码2202)
应试人
一、单项选择题(本大题共12小题,每小题2分,共24分)在每小题列出的四个选项中只有一个是符合题目要求的,请将其代码填在题后的括号内。

错选、多选或未选均无分。

1. 按照工作原理分类,固体图像传感器属于 [ A]
A 光电式传感器
B 压电式传感器
C 磁电式传感器
D 电容式传感器2,下列压力传感器,
无外加电源也能工作的是
[ C]
A.压阻式传感器
B ,电感式传感器
C 压电式传感器 D.应变式传感器
3.要测量很微小的压力,选用压力传感器时应首先考虑 [ B]
A 精度
B 灵敏度
C 稳定性
D 线性度
4.在测量位移时,感应同步器利用了
[ A]
A 电磁感应原理
B 电容式变换原理
C 电涡流变换原理
D 电阻式变换原理
5 当电桥的供电电源和被测应变量一定时,利用半桥测量法使电桥输出增大的方法是
[ D]
A 两个桥臂都接入大电阻值应变片
B 两个桥臂都接入两个串联的应变片
C 两个桥臂接入感受相同应变量的应变片 D
两个桥臂接入感受相反应变量的应变片
传感器与检测技术试卷第1页(共8页)
6 在尘埃,油污较严重,温度变化大,并伴有振动等干扰的恶劣环境下测量时,首先要考
虑传感器的 [ C]
A 精度
B ,灵敏度
C.稳定性
D.响应特性
7 下列热电偶中,响应速度最快的是
[ B]
A 。

普通热电偶
B ,薄膜热电偶
C 凯装热电偶
D 并联热电偶
8 若模/数转换器输出二进制数的位数为8,最大输入信号为2,5V,则该转换器能分辨出的最小输入电压信号为
[ B]
A 4.88mV
B 9.77mV
C .19.54mV
D .29.31mV
9.静电屏蔽的作用在于消除静电荷对测量仪器产生的
[ C]
A 。

放电干扰
B ,漏电流干扰
C 静电场干扰
D 高次谐波干扰
10 在采用限定最大偏差法进行数字滤波时,如限定偏差ΔY ≤0.015,本次采样值为
0.415,上次采样值为0.401,则应选本次采样值Yn 为 [ C]
A 0.386
B 0.401
C 0.415
D .0.430
11. 信号x(t)的概率密度函数p(x)描述了x(t)的
[ D]
A 方差
B 直流分量
C .平均功率
D .对指定幅值的取值机会
12. 已知一矩形脉冲信号的脉宽为τ,其幅值为A,若以幅频谱中第二个零点为该信号的截止频率,则该信号的截止频率为
[ D]
A 1/(2πτ)
B
1/(2τ)
C
1/τ
D 2/τ
传感器与检测技术试卷第2页(共8页)
二、填空题(本大题共12小题,每小题1分,共12分) 不写解答过程,将正确的答案写在每小题的空格内。

错填或不填均无分。

三、问答题(本大题共6小题,每小题4分,共24分)
13 按传感器输出信号的性质,电阻式、电容式、电感式传感器属于 模拟
型传感器。

14.传感器的动态响应取决于传感器本身的特性和
输入
信号的形式。

.
15.某传感器的满量程输出值为X ,输入输出特性的校准曲线与拟合直线不一致的最大偏差的绝对值为ΔLmax,则该传感器线性度计算公式为_ ΔLmax/X*100%
效应。

16,当传感器感受的被测物理量有微小变化时,该传感器输出的变
化量较大,则说明该传感器的
灵敏度
较高。

17. 为了提高自感式传感器特性的线性度和灵敏度,实用中大都采用 差动
式。

18. 一般情况下,压电式加速度传感器的几何尺寸越大,固有频率
越低。

19.在电阻应变测量中,为了减小温度的影响,常把工作应变片和温度补偿应变片设置在电桥的相邻
桥臂上。

25.直流测速发电机的性能应满足哪些要求??答:1。

输出电压与转速成线性关系;
2.单位转速产生的输出电压要大,即要有足够的灵敏度; 3.转动惯量要小,具有好的动态响应特性
4.自身消耗的功率要小,即负载效应要小评分参考:任答对一项给一分,答对两项给2分,答对三项给4分。

26 简述感应同步器测量位移的特点。

答:1.可测大位移(测量范围大);
2。

精度较高;3。

工作可靠
4.抗干扰能力强;
5。

维护简单 6。

寿命长; 7。

对环境要求较低
评分参考:任答对一项给1分,答对两项给2分,答对3项给4分
27.简述霍尔式压力传感器的工作原理。

答;
20. 半导体应变片在应力作用下,其 电阻率(或电阻) 为压阻效应.
_发生变化,这种现象称
(1)波登管在压力P 作用下,其末端产生位移,带动霍尔元件在均匀梯度的磁场中运动
; (2分)
(2)但霍尔元件输入恒定电流时,产生与被测压力成正比的霍尔电势,实现压力——电 21 固体半导体摄像机所使用的摄像元件为 电荷耦合器件(或CCD ) 。

22.用于测量浇铸,轧钢,热处理等温度范围700℃~3200℃的传感器,要兼有较宽的量程和较高的精度,一般采用
亮度_式温度传感器。

压(电势)的转换。

(2分)
28.简述直流电阻型水分传感器的工作原理,并画出传感器系统的原理框图。

(1) 高分子物质的电阻值与其含水率呈单调下降的关系,通过测定电阻值来间接测定含水 23.传感检测系统中,中间转换电路的作用是将于处理或测量的电信号。

敏感
元件的输出信号转换成易
量;(3分)
(2)测量原理图为:(1分)
24.若光栅位移传感器的栅距不变,光栅副之间的夹角θ越小,则莫尔条纹越宽。

传感器与检测技术试卷第3页(共8页)
传感器与检测技术试卷第4页(共8页)
Ω
20mV/度,即对应的输出电压传感器与检测技术试卷第5页(共8页)
2
T
T

C
⎧ A
t ⊆
⎪ x (t ) = ⎨ (1分)
⎪0
< t ⎩
2

⊆ T /2 x (t )=a 0+∑(a n cos n 0t +b n sin n 0t )
n =1
(1分)
33 解:式中:
= 2 a = 1
T x (t )dt = 1 2
Adt =A (1分)
x(t)=a0


T T
T T - 2 T
2 2
2A - 2
n a n = T ⎰ x (t ) cos n 0tdt = T -T
2
sin C ( 0
2 ) (n = 1,2,3..() 1分)
b n = 0
(1分)
⎧ c = a =A
⎪ 0 0
(2)根据傅里叶变换,可得:Y( )= ⎨
T n = 1,2,3,....(3分)
⎪ ⎩
⎪ n
== a n =2A T sin C (n 0
2
五、应用题(本大题共2小题,每小题8分,共16分)
34 对悬臂梁的结构参数进行测试时,需对悬臂梁的某点施加激振力,使其产生振动,测量振动的位移、速度、加速度等,从而得出结构的力学动态特性。

(1)选用两种传感器分别测量位移和加速度,要求其中一个为非接触式的,另一个为接
触式的。

(2)当考虑传感器的附加质量时,试说明这两种传感器的测量结果是否相同?为什么?
解:(1)测量位移:选用电涡流式位移传感器(或其他形式的非接触式位移传感器) (3分)测量加速度:选用接触式的压电式加速度传感器(或其他形式的接触式加速度传感器) (3分) (2)测量结果不同。

由于压电式加速度传感器与悬臂梁接触,压电式加速度传感器附加在悬臂梁上的质量m 会改变悬臂梁原来固有的力学动态特性。

而非接触的电涡流式传感器不存在这个负载效应。

传感器与检测技术试卷第7页(共8页)
2
T。
