放大电路的三种基本组态(推荐文档)
一、复习引入复习基本共射极放大电路的结构及各元件的名称和作用。
二、新授（一）基本共射极放大电路分析（1）基本共射极放大电路的静态工作点无输入信号（u i=0）时电路的状态称为静态，只有直流电源U cc加在电路上，三极管各极电流和各极之间的电压都是直流量，分别用I B、I C、U BE、U CE表示，它们对应着三极管输入输出特性曲线上的一个固定点，习惯上称它们为静态工作点，简称Q点。
I B、I C、U BE、U CE通常表示为I BQ、I CQ、U BEQ 和U CEQ。
(a)共射放大电路 (b)直流通路图1 共射基本放大电路及其直流通路静态值既然是直流，故可用交流放大电路的直流通路来分析计算。
在如图1（b）所示共射基本电路的直流通路中，由+U cc —R b—b极—e极—地可得:一般U CC>U BEE，则I BQ=（U CC-U BEQ）/R b≈U CC/R b当U CC和R b选定后，偏流I B即为固定值，所以共射极基本电路又称为固定偏流电路。
如果三极管工作在放大区，且忽略I CEO，则I CQ≈βI BQ由+U cc—R c b极—c极—e极—地可得U CEQ=U CC=I CQ R C如果按上式算得值小于0.3V，说明三极管已处于或接近饱和状态，I CQ将不再与I BQ成β倍关系。
此时I CQ称为集电极饱和电流I CS，集电极与发射极间电压称为饱和电压U CES。
U CES值很小，硅管取0.3V。
可由下式求得I CS =(U CC-U CES)/R C一般情况下，U cc>U CESI CS≈U CC/R C（2）微变等效电路分析法共射基本放大电路的微变等效电路，如图2所示。
从图中可以看出，输入电阻R i为R b与r be的并联值，所图2 R i基本共射电路的微变等效电路R i=R b//r be≈r be当us被短路时，i b=0,i c=0，从输出端看进去，只有电阻Rc，所以输出电阻为R0=R C从图2中输入回路可以看出U i=i b r be令RL′=RC//RL，其输出电压为U O=-i c(R C//R L)=-i c R L′=-βi b R L′因此，电压放大倍数为A u=u o/u i=-iβR L/r be式中，负号表示U0志u r相位相反。
源电压放大倍数为A us= u o/u i= u i/u s·u o/u i=R i/R s/(R s+R i)A u由于R b>r be,可得A us=R b//r be/(R s+R b)//r be·A u≈-r be/(R s+r be)·βR L′/ r be=βR L′(R s+r be)例1 某电子设备中一级放大电路如图3（a）所示,已知I EQ=1.9mA, β=50, 信号源内阻R s=500Ω，试估算A u、A us、R i、R o。
解：首先画出该电路的交流通路如图3（a）所示，因为电阻R el未并接旁路电容，三极管发射极通过R el接地。
将三极管用简化微变等效模型替换，画出该电路的微变等效电路如图3（c）所示。
（1）求r be由于I C≈I EQ=1.9mA为已知.故r be≈300+β26mV/I C mA=300+50×2.6/2.9(Ω)≈998Ω（a）电路图（b）交流通路（c）微变等效电路（d）求的等效电路图3 例1的图（2）求输入电阻R i从图3（c）可以看出，输入电阻R i为R b1、R b2与、R el 支路的等效电阻R i′三者并联。
r be与R el中流过电流不同，流过r be的电流为i b，而流过R el的电流为i e，故r be与R el不能直接串联相加。
因为 u i=i b r be+i e R el=i b[r be+(1+β)R el]所以 R i′=u i/i b= r be+(1+β)R el故 R i= R b1// R b2// R i′=R b// R i′即 R i= R b// [r be+(1+β)R el]则由公式可算出本题的R i=6.69k（3）求输出电阻R o当u s被短路且R L→∞时，如图3（b）所示，由KVL可得i b r be+(1+β)i b R el+i b(R s//R b)=0i b=0即受控电流源开路，则i c=0R0=u o/i o=u o/i RcR0=R C则本题中的R0=3.9 k（4）求放大倍数A u令R L′=R C//R L，因为u o=-i c R L′=-βi b R L′，所以A u= u o/u i = -βR L′/ (r be+(1+β) R el )式中，负号表示uo与ui相伴相反。
代入数据得Au=-6.43 （5）求源电压放大倍数AusA us=u o/u s=(u o/u i)·（u i/u s）=A u·i i R i/i i(R s+R i)=R i/(R s+R i)A u 代入数据或得A us=-5.98（二）共集电极放大电路共集电极放大电路的组成如图4(a)所示。
图4(b)为其微变等效电路，由交流通路可见，基极是信号的输入端，集电极则是输入、输出回路的公共端，所以是共集电极放大电路，发射极是信号的输出端，又称射极输出器。
各元件的作用与共发射极放大电路基本相同，只是R e除具有稳定静态工作的作用外，还作为放大电路空载时的负载。
(a)电路图 (b)微变等效电路图4 共集电极放大电路1．静态分析由图4(a)可得方程V CC=I B R B+U BE+(1+β)I B R E则I B= (V CC - U BE )/R B+(1+β)R EI C=βI BU CE= V cc-I E R E≈V cc-I C R E2．动态分析（1）电压放大倍数A u由图图4(b)可知u i=i b r be+i e R L′=i b[r be+(1+β)R L′]u o=i e R L′=(1+β)i b R L′式中：R L′=R E//R L。
故A u==u o/u i=i b(1+β)R L′/ I b[r be+(1+β)R L′]= (1+β)R L′/[r be+(1+β)R L′]一般（1+β)R L′> r be，故A u≈1，即共集电极放大电路输出电压与输入电压大小近似相等，相位相同，没有电压放大作用。
（2）输入电阻R iR i=u i/i b=i b r eb+(1+β)i b R L′/ I b = r be+(1+β)R L′故R i= R B// R L′=R B//[r be+(1+β)R L′]说明,共集电极放大电路的输入电阻比较高,它一般比共射基本放大电路的输入电阻高几十倍到几百倍.（3)输出电阻R o将图4(b)中信号源U s短路,负载R L断开,计算R0的等效电路如图5所示。
图5 计算输出电阻的等效电路由图4可得I=I e+I b+βI b=I e+(1+β)I b=U o/(R E+(1+β))·U/(r be+R S′)式中：R s′=R S//R B。
故u o/i=R E//( r be+R S′/1+β)通常Re一般较小，所以R0≈(r be+R S′)/(1+β)=[r be+(R S//R b)]/ 1+β式中，信号源内阻和三极管输入电阻r be都很小，而管子的β值一般较大，所以共集电极放大电路的输出电阻比共射极放大电路的输出电阻小得多，一般在几十欧左右。
3．特点和应用共集电极放大电路的主要特点是：输入电阻高，传递信号源信号效率高。
输出电阻低，带负载能力强；电压放大倍数小于或近似等于1而接近于1；且输出电压与输入电压同相位，具有跟随特性。
虽然没有电压放大作用，但仍有电流放大作用，因而有功率放大作用。
这些特点使它在电子电路中获得了广泛的应用。
（1）作多级放大电路的输入级由于输入电阻高可使输入放大电路的信号电压基本上等于信号源电压。
因此常用在测量电压的电子仪器中作输入级。
（2）作多级放大电路的输出级由于输出电阻小提了放大电路的带负载能力，故常用于负载电阻较小和负载变动较大的放大电路的输出级。
（3）作多级放大电路的缓冲级将射极输出器接在两级放大电路之间，利用其输入电阻高、输出电阻小的特点。
可作阻抗变换用，在两级放大电路中间起缓冲作用。
（三）共基极放大电路共基极放大电路的主要作用是高频信号放大，频带宽，其电路组成如图6所示。
图6中R B1、R B2为发射结提供正向偏置，公共端三极管的基极通过一个电容器接地，不能直接接地，否则基极上得不到直流偏置电压。
输入端发射极可以通过一个电阻或一个绕组与电源的负极连接，输入信号加在发射极与基极之间（输入信号也可以通过电感耦合接入放大电路）。
集电极为输出端，输出信号从集电极和基极之间取出。
图6 共基极放大电路1.静态分析由图6不难看出，共基极放大电路的直流通路与共射极分压式偏置电路的直流通路一样，所以与共射极放大电路的静态工作点的计算相同。
2.动态分析共基极放大电路的微变等效电路如图6所示，由图6可知'e (R //)o L L u i b be beU Ic R R A U I r r β-===- 说明，共基极放大电路的输出电压与输入电压同相位，这是共射极放大电路的不同之处；它也具有电压放大作用，A u 的数值与固定偏置共射极放大电路相同。
由图6可得()/1(1+)i b beeb be e bU I r r r I I ββ-===+-- 它是共射极接法时三极管输入电阻的()1/1β+倍，这是因为在相同的U i 作用下，共基极法三极管的输入电流(1+)b I I β=,比共射接法三极管的输入电流大(1+)β倍，这里体现了折算的概念，即将r be 从基极回路折算到射极电路的输入电阻()/////1e be e be R r R r β=+⎡⎤⎣⎦可见，共射极放大电路的输入电阻很小，一般为几欧到几十欧。
图6 共基极放大电路的微变等效电路 由于在求输出电阻R O 时令0s u =。
则有b I =0 ，b I =0 β受控电流源作开路处理，故输出电阻R o ≈R C由式可知，共基极放大电路的电压倍数较大，输出和输入电压相位相同；输入电阻较小。
输出电阻较大。
由于共基极电路的输入电流为发射极电流。
输出电流为集电极电流，电流放大倍数为β/(1+)β，小于1且近似为1，因此共基极放大电路又叫电流跟随器。
共基极放大电路主要应用于高频电子电路中。
作业布置：1、射极输出器如图所示，已知三极管的β=100，U BEQ =0.7V,r be =1.5K Ω(1)试估算静态工作点；（2）分别求出当R L =∞和R L =3K Ω时放大电路的电压放大倍数 ou iU A U == ？ (3)估算该射极输出器的输入电阻R i 和输出电阻R 0; （4）如信号源内阻R s =1 K Ω ；R L =3k Ω，则此时?ous sU A U ==。
3.3BJT三种基本组态放大电路交流特性的分析
Vi RB rbe
CE放大器小信号模型
ib
RL Vo
RC
1）电压放大倍数的计算
模拟电路基础
ii
ib
ic
vi ibrbe
ib
RL vo
vo ibR'L
vi RB rbe
R'L RC // RL
因为
rbe
gm
VT
IC
RC
Av
R' L rbe
所以
Av
RL
rbe
3）输出电阻 Ro
Ro VS' ~
模拟电路基础
放大电路对其负载而言，相当于信号源，我们 可以将它等效为戴维南等效电路，这个戴维南 等效电路的内阻就是输出电阻。
定义：从放大器输出端看进去的等效电阻。 意义：输出电阻是一个表征放大器带负载能力的参数。
模拟电路基础
对于电压放大器，Ro 越小，则放大器带负载的能力越强，
gm RL
RL VT
IC
特点：负载电阻越小，放大倍数越小。
2）输入电阻的计算
ii
ib
vi RB rbe
ic
ib
RL vo
RC
Ri R’i(管端输入电阻）
模拟电路基础
Ri
vi ii
RB // rbe
3）输出电阻的计算
ii 0 ib
ic
RB rbe
Ib
模拟电路基础
用加压求流法求 0 输出电阻：
模拟电路基础
3. 基极分压射极偏置电路较之固定基流偏 置电路的优点是什么？
Q点更稳定
4. 放大电路正常工作时，电路里交、直流信号 是共存的吗？如果是，交流信号和直流信号分别 有什么意义？
(完整word版)放大电路的工作原理和三种基本放大组态
放大电路的工作原理和三种基本放大组态放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。
共射放大电路如图所示。
V cc是集电极回路的直流电源，也是给放大电路提供能量的，一般在几伏到几十伏范围，以保证晶体三极管的发射结正向偏置、集电结反向偏置，使晶体三极管工作在放大区。
R c是集电极电阻，一般在几 K 至几十K 范围，它的作用是把集电极电流i C的变化变成集电极电压u CE的变化。
V BB是基极回路的直流电源，使发射结处于正向偏置，同时通过基极电阻R b提供给基极一个合适的基极电流I BQ，使三极管工作在放大区中适当的区域，这个电流I BQ常称为基极偏置电流，它决定着三极管的工作点，基极偏置电流I BQ是由V BB和基极电阻R b共同作用决定的，基极电阻R b一般在几十KΩ至几百KΩ范围。
如在输入端加上一个较小的正弦信号u i , 通过电容C1加到三极管的基极，从而引起基极电流i B在原来直流I BQ的基础上作相应的变化，由于u i是正弦信号，使i B随u i也相应地按正弦规律变化，这时的i B实际上是直流分流I BQ和交流分量i b迭加后的量。
同时i B的变化使集电极电流 i C 随之变化，因此i C也是直流分量I C和交流分量i c的迭加，但i C要比i B大得多（即β倍）。
电流i C在电阻R C上产生一个压降，集电极电压u CE =V CC－i C R L，这个集电极电压u CE也是由直流分量I C和交流分量 i C两部分迭加的。
这里的 u CE和 i C相位相反，即当 i C增大时, u CE减少。
由于C 2的隔直作用，使只有 u CE的交流分量通过电容C2作为放大电路的输出电压u O。
如电路参数选择适当，u O要比 u I的幅值要大得多，同时 u I与 u O的相位正好相反。
电路中各点的电流、电压波形如图所示。
放大电路的图解法放大电路有三种主要分析方法：一是图解法，二是微变等效电路法，三是计算机辅助分析法。

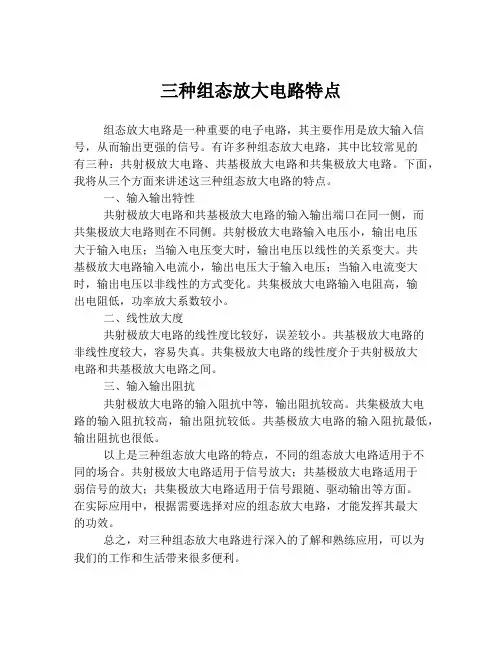

三种组态放大电路特点
三种组态放大电路特点
组态放大电路是一种重要的电子电路，其主要作用是放大输入信号，从而输出更强的信号。
有许多种组态放大电路，其中比较常见的
有三种：共射极放大电路、共基极放大电路和共集极放大电路。
下面，我将从三个方面来讲述这三种组态放大电路的特点。
一、输入输出特性
共射极放大电路和共基极放大电路的输入输出端口在同一侧，而
共集极放大电路则在不同侧。
共射极放大电路输入电压小，输出电压
大于输入电压；当输入电压变大时，输出电压以线性的关系变大。
共
基极放大电路输入电流小，输出电压大于输入电压；当输入电流变大时，输出电压以非线性的方式变化。
共集极放大电路输入电阻高，输
出电阻低，功率放大系数较小。
二、线性放大度
共射极放大电路的线性度比较好，误差较小。
共基极放大电路的
非线性度较大，容易失真。
共集极放大电路的线性度介于共射极放大
电路和共基极放大电路之间。
三、输入输出阻抗
共射极放大电路的输入阻抗中等，输出阻抗较高。
共集极放大电
路的输入阻抗较高，输出阻抗较低。
共基极放大电路的输入阻抗最低，输出阻抗也很低。
以上是三种组态放大电路的特点，不同的组态放大电路适用于不
同的场合。
共射极放大电路适用于信号放大；共基极放大电路适用于
弱信号的放大；共集极放大电路适用于信号跟随、驱动输出等方面。
在实际应用中，根据需要选择对应的组态放大电路，才能发挥其最大
的功效。
总之，对三种组态放大电路进行深入的了解和熟练应用，可以为
我们的工作和生活带来很多便利。
2-6晶体管放大电路的三种组态
2.6 三极管放大电路的三种组态
第2章 三极管及其放大电路
13
2.6 三极管放大电路的三种组态
第2章 三极管及其放大电路
2. 6. 2 共集电极放大电路 共集基本放大电路如图2—33所示，集电极作为交流信号 所示， 共集基本放大电路如图 所示 的公共端，由发射极取出输出信号，因此也称为射极输出器。 的公共端，由发射极取出输出信号，因此也称为射极输出器。 假定BJT的(β＝80，rbe＝lk ，RL＝3k 。放大电路的静态和 假定 的 ＝ ， 动态分析如下： 动态分析如下：
图2—33共集电极电路静态分析 共集电极电路静态分析
7
2.6 三极管放大电路的三种组态
第2章 三极管及其放大电路
1.静态分析 静态分析
根据直流通路图2—33 (b)求解 点： 求解Q点 根据直流通路图 求解
UCC = IBQRb +UBEQ + (1+ β )IBQRe
IBQ =
UCC −UBEQ Rb + (1+ β)Re
Rb2 UB = ⋅ UCC Rb1 + Rb2
UB − UBE ICQ ≈ IEQ = Re
IBQ =
ICQ
β
UCEQ = UCC − ICQ Rc − IEQ Re
2
2.6 三极管放大电路的三种组态
第2章 三极管及其放大电路
2. 动态分析
微变等效电路如图2—32所示，电压放大倍数、输 所示，电压放大倍数、 微变等效电路如图 所示 入电阻和输出电阻求解如下。 入电阻和输出电阻求解如下。
& & & ' U o = I e ( Re // RL ) = (1 + β ) I b RL
放大电路的三种基本组态
一、复习引入复习基本共射极放大电路的结构及各元件的名称和作用。
二、新授（一）基本共射极放大电路分析（1）基本共射极放大电路的静态工作点无输入信号（u i=0）时电路的状态称为静态，只有直流电源U cc加在电路上，三极管各极电流和各极之间的电压都是直流量，分别用I B、I C、U BE、U CE表示，它们对应着三极管输入输出特性曲线上的一个固定点，习惯上称它们为静态工作点，简称Q点。
I B、I C、U BE、U CE通常表示为I BQ、I CQ、U BEQ 和U CEQ。
(a)共射放大电路 (b)直流通路图1 共射基本放大电路及其直流通路静态值既然是直流，故可用交流放大电路的直流通路来分析计算。
在如图1（b）所示共射基本电路的直流通路中，由+U cc —R b—b极—e极—地可得:一般U CC>U BEE，则I BQ=（U CC-U BEQ）/R b≈U CC/R b当U CC和R b选定后，偏流I B即为固定值，所以共射极基本电路又称为固定偏流电路。
如果三极管工作在放大区，且忽略I CEO，则I CQ≈βI BQ由+U cc—R c b极—c极—e极—地可得U CEQ=U CC=I CQ R C如果按上式算得值小于0.3V，说明三极管已处于或接近饱和状态，I CQ将不再与I BQ成β倍关系。
此时I CQ称为集电极饱和电流I CS，集电极与发射极间电压称为饱和电压U CES。
U CES值很小，硅管取0.3V。
可由下式求得I CS =(U CC-U CES)/R C一般情况下，U cc>U CESI CS≈U CC/R C（2）微变等效电路分析法共射基本放大电路的微变等效电路，如图2所示。
从图中可以看出，输入电阻R i为R b与r be的并联值，所图2 R i基本共射电路的微变等效电路R i=R b//r be≈r be当us被短路时，i b=0,i c=0，从输出端看进去，只有电阻Rc，所以输出电阻为R0=R C从图2中输入回路可以看出U i=i b r be令RL′=RC//RL，其输出电压为U O=-i c(R C//R L)=-i c R L′=-βi b R L′因此，电压放大倍数为A u=u o/u i=-iβR L/r be式中，负号表示U0志u r相位相反。
双极型三极管放大电路的三种基本组态
41 × 2.8 = 1.6 + 41× 2.8 = 0.986
12
第五节 双极型三极管放大电路的三种基本组态
3. 输入、输出电阻
b ib
e - ie
+ Rs us+ ui
rbe Rb
iC βib
+
RL Re
uo
--
-
c
Ri = Rb //[ rbe + （1 + β） Re′] = 78.4 kΩ
-
b ib
ic c
rbe
Rb
e
βib
+
Re
RL uo
-
4
第五节 双极型三极管放大电路的三种基本组态
+ Rs
+ ui us
-
b ib
ic c
rbe
βib
Rb
e
Re
RL
ii
b ib
eie
io
R s +
rbe
+
+ ui
+ uo
u s-
-
-
βib
uo R e ic c
b ib
e - ie
+
rbe
+
Rs us+ ui Rb
ii +
ui
Re
ie e ic
ib
βib
rbe
io c +
uo
R´L
-
-
b 共基极放大电路的等效电路
共基接法的输出电阻比共射接法高得多 考虑Rc的作用 Ro= Rc // rcb ≈ Rc
三极管基本放大电路的三种组态
除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。
(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。
又由于输出信号从发射极引出，因此这种电路也称为射极输出器。
下面对共集电极放大电路进行静态和动态分析。
一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。
四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。
由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。
五、输出电阻在上图（b）中，当输出端外加电压U。
，而US=0时，如暂不考虑Re的作用，可得下图。
由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。
由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。
2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。
由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。
三极管基本放大电路的三种组态
除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示(1)直流分析/『W B厂心訓【血斗⑴的』"叱亡―厶傀_ '忧_Wn流通路R产隔川4交流通路,(2)交流分析渤呼筲帥由淬迴園b2h放大倍数/输入电阻/输出电阻① 中Ifi 电压放人倍数 芜賽（1+处;碍"（1 + 0）化比较匸£和CU 组态放大电瞎的电压放大倍数公式.它们的分r 足"乘以输岀电极对地妁址漩这效负载屯 阻.分母都是三极管基极对地的交流输入电阻。
② 输入电阻尽"Ke 十（”®用L ）］③ 输出电阳 将綸入信号 垣路，负载开 路异那 ，信 巧源短路，内阻 保留〃總=叫g 十码）,R\ =尺〃鹉"甩 氏=［（1M ）1* A 肛+心沪（底爪）共基组态放大电路如图生广冻*舟+玮广幷（1+”）P 先企） 死乩电苗电蹦组态三：共基极放大电路微变等效电路共基极组态基本放大电路的微变等效电路I「1仁矶o —1 +]&比tO■1—►b—性能指标① 电压放大倍数 弟=!&//&=十色型$he② 输入电限 R.=曲 jfe= 1 1L+0 % 1 协③ 输出电阻R 严氐交流、直流通路空流通路;三种组态电路比较■共射电路；电压和电流放大倍数均大，输入输岀电压相位相反，输岀输出电阻适中°常用于电压放大.・共集电路二电压放大倍数是小于且扌妾近于1的正数，具有电压跟随特点I输入电阳大’输岀电阻小.常作为电路的输入和输出级乜■共基电弟匕放大倍数同共射电路.输入电阻小，频率特性好.帘用作宽带庶大器口放大电路的三种基本组态2. 6. 1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。
放大电路三种组态
三种组态
16
共基极放大电路
2、动态分析
画出电路的交流 通路 （1）电压放大倍数
.
.
Ie
Ic
V
＋
e
c
＋
RS
.
b
＋
Ui Re .
US
Ib
Rc
. Uo
RL
－－
－
ui ibrbe
u oib(R C//R 、放大电路的三种组态
1、共发射极放大电路
2、共集电极放大电路
共集电极放大 电路
RB C1+
+
Rs
u
s
+ －
ui －
+UCC
V +C2
+
RE
RL uo
－
3、共基极放大电路
共基极放大电 路
2020/4/8
三种组态
2
二、共集电极放大电路（射极输出器）
C1+ ui
＋UCC RB
注意： 1、Au为正值，ui与u0相位相同 2、ui≈ u0，电压并没有被放大 3、u0是由射极输出的，所以共集电极放大电路又称为“射极 输 出器”。 4、因ie=(1+β)ib，说明电路仍有电流放大和功率放大作用。
2020/4/8
三种组态
8
Ii B
Ib
Ic C
+ Rs
+ Ui
Us
－－
I1 rbe
共同的交流“地”端，因此称之为 共集电极放大电路。
ui RB
ib βib
rbe
RE RL u0
2020/4/8
三种组态
5
Ii B
Ib
基本放大电路的三种组态
基本放大电路的三种组态
1. 共射极放大电路：电压和电流增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有很大关系。
适用于低频情况下，作多级放大电路的中间级。
2. 共集电极放大电路：只有电流放大作用，没有电压放大，有电压跟随作用。
在三种组态中，输入电阻最高，输出电阻最小，频率特性好。
可用于输入级、输出级或缓冲级。
3. 共基极放大电路：只有电压放大作用，没有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关。
高频特性较好，常用于高频或宽频带低输入阻抗的场合，模拟集成电路中亦兼有电位移动的功能。
