可编程控制器应用形成性考核作业参考答案
可编程控制器应用形成性考核答案及答案
可编程序控制器应用形成性考核作业（一）一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对进行控制，也可以对进行控制。
2、PLC具有逻辑运算功能，能够描述继电器触点的和等各种连接。
3、PLC具有和功能，完成对模拟量的控制与调节。
4、按结构形式分类，PLC可分为式和式两种。
5、模块是可编程序控制器系统的运算控制核心。
6、是安装可编程控制器各类模板的机架，可根据实际需要选择。
7、模板用于对PLC内部电路供电。
8、是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
9、输出电平转换是用来将控制的低电平信号转换为控制设备所需的电压或电流信号。
10、是在微处理器与I/O回路之间采用的防干扰措施。
二、判断题（正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。
（）2、PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。
（）3、PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。
（）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（）5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。
（）6、输入输出模板必须与CPU模板放置在一起。
（）7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。
（）8、PLC的扫描周期因程序的长度不同而不同。
（）9、PLC的扫描周期仅取决于程序的长度。
（）10、PLC的扫描周期仅取决于CPU模板的运算速度。
（）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？2、什么叫扫描周期？它主要受哪些因素影响？3、简述可编程控制器的特点。
4、可编程控制器的性能指标有哪些？5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？6、简述可编程控制器的基本结构及其各部分功能。

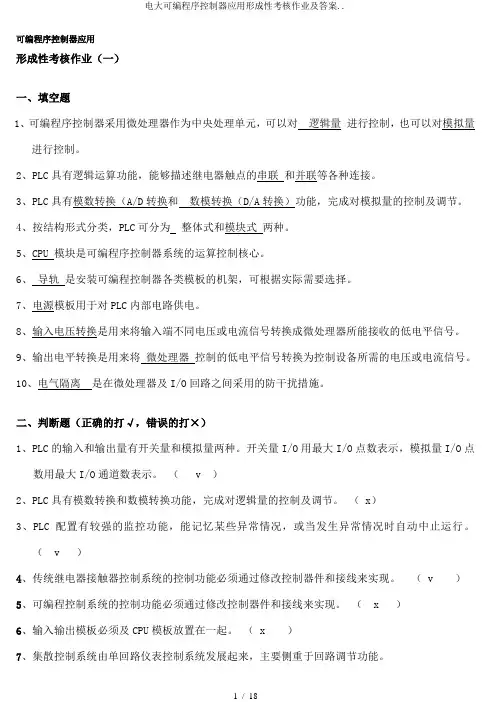

电大可编程序控制器应用形成性考核作业及答案..
可编程序控制器应用形成性考核作业（一）一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对逻辑量进行控制，也可以对模拟量进行控制。
2、PLC具有逻辑运算功能，能够描述继电器触点的串联和并联等各种连接。
3、PLC具有模数转换（A/D转换和数模转换（D/A转换）功能，完成对模拟量的控制及调节。
4、按结构形式分类，PLC可分为整体式和模块式两种。
5、CPU 模块是可编程序控制器系统的运算控制核心。
6、导轨是安装可编程控制器各类模板的机架，可根据实际需要选择。
7、电源模板用于对PLC内部电路供电。
8、输入电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
9、输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
10、电气隔离是在微处理器及I/O回路之间采用的防干扰措施。
二、判断题（正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。
（ v ）2、PLC具有模数转换和数模转换功能，完成对逻辑量的控制及调节。
（ x）3、PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。
（ v ）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（ v ）5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。
（ x ）6、输入输出模板必须及CPU模板放置在一起。
（ x ）7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。
（ x ）8、PLC的扫描周期因程序的长度不同而不同。
（ v ）9、PLC的扫描周期仅取决于程序的长度。
（ x ）10、PLC的扫描周期仅取决于CPU模板的运算速度。
（ x ）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
2024秋期国家开放大学《可编程控制器应用实训》一平台在线形考(形成任务3)试题及答案
国家开放大学《可编程控制器应用实训》
一平台在线形考
形考任务3 答案
说明：资料整理于2024年10月16日；适用于2024秋期国家开放大学专科学员一平台在线形考考试。
可编程控制器应用实训形考任务三
实验目的：通过使用PLC的指令编程，并通过编程软件进行程序的编制、编译、调试相关的组态等工作，使学生掌握各类PLC指令的应用。
实验要求：1．根据功能控制要求，编写PLC程序，并通过编程软件进行程序的编制、编译、调试相关的组态等工作；
2．同一班级中，可按照个人或小组在指导教师的指导下进行选题。
实训内容
1.1 FX系列PLC简介
（1）FX系列PLC特点
FX系列可编程控制器是当前国内外新型的具有特色和代表性的微型PLC。
它由日本三菱电机公司研制开发的。
FX系列PLC基于“基本功能、高速处理、便于使用”的研发理念，使其具有数据传送与比较、四则运算与逻辑循环与移动等应用系统。
除此之外，还具有输入输出刷新、中断、高速计数器比较指令、高速脉冲输出等高速处理指令，以及在SFC控制方面，将机械控制的标准动作封装化的状态初始化指令等，使功能大大增强。
（2）FX系列PLC型号的含义
FX系列可编程控制器型号格式如图所示：
（3）硬件简介
①、上端子排
②、下端子排
③、串口
④、拨动开关
（4）FX系列PLC主要性能指标
200。

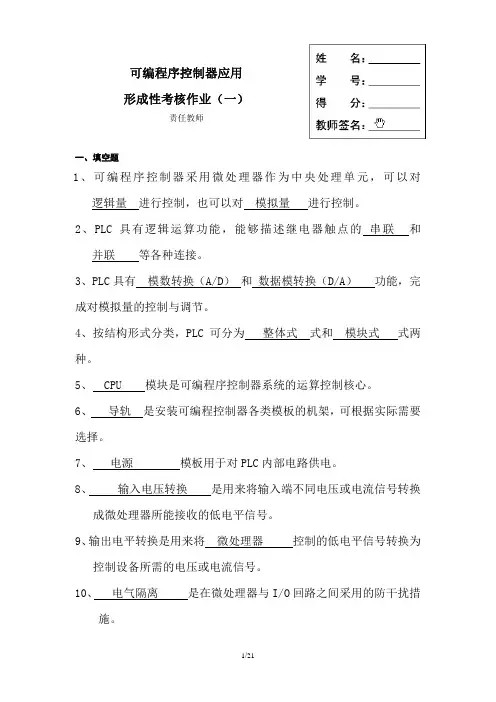

可编程控制器应用形成性考核答案
信等功能；（4）输入输出模板：连接 CPU 模板与现场输入\输出元件或设备。 7、PLC 配置电气隔离的作用是什么？ 涉及的知识点及答题分析：这个题的考核知识点是 PLC 配置电气隔离的作用。 答：PLC 配置电气隔离的作用是从电路上把干扰源和易干扰的部分隔离开来，从而达到
隔离现场干扰的目的。 8、西门子（SIEMENS）公司有哪些主要系列的 PLC 产品？可以采用哪几种编程语言？ 涉及的知识点及答题分析：这个题的考核知识点是西门子（SIEMENS）PLC。 答：西门子（SIEMENS）公司主要的 PLC 产品有早期的 S3 系列、S5 系列和当前的 S7 系
答：模块 1 和模块 3 的地址分配如下：
模块 1
模块 2
模块 3
模块 4
模块 5
主机 CPU224
DI4/DO4
DI8
AI4/AO1
DO8
AI4/AO1
DC24V
DC24V
DC24V
I0.0 Q0.0
I2.0 Q2.0 I3.0
AIW0 AQW0
Q3.0
AIW8 AQW2
I0.1 Q0.1
I2.1 Q2.1 I3.1
6、简述可编程控制器的基本结构及其各部分功能。 涉及的知识点及答题分析：这个题的考核知识点是可编程控制器的基本结构及其各部 分功能。 答：（1）导轨：安装 PLC 各类模块的机架；（2）电源模块：用于对 PLC 供电；（3）CPU 模块： CPU 模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输 入设备的状态和参数，诊断 PLC 内部电路工作状态和编程过程中的语法错误，完成用户程序 规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通

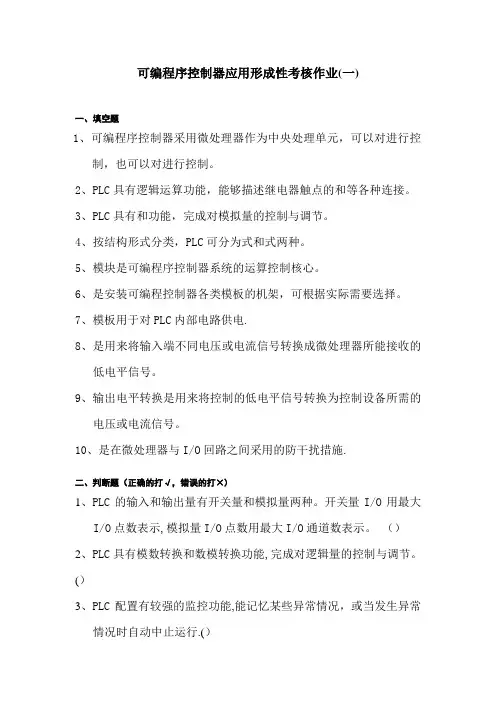

可编程控制器应用形成性考核答案及答案
可编程序控制器应用形成性考核作业(一)一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对进行控制，也可以对进行控制。
2、PLC具有逻辑运算功能，能够描述继电器触点的和等各种连接。
3、PLC具有和功能，完成对模拟量的控制与调节。
4、按结构形式分类，PLC可分为式和式两种。
5、模块是可编程序控制器系统的运算控制核心。
6、是安装可编程控制器各类模板的机架，可根据实际需要选择。
7、模板用于对PLC内部电路供电.8、是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
9、输出电平转换是用来将控制的低电平信号转换为控制设备所需的电压或电流信号。
10、是在微处理器与I/O回路之间采用的防干扰措施.二、判断题（正确的打√，错误的打×)1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O点数表示,模拟量I/O点数用最大I/O通道数表示。
（）2、PLC具有模数转换和数模转换功能,完成对逻辑量的控制与调节。
(）3、PLC配置有较强的监控功能,能记忆某些异常情况，或当发生异常情况时自动中止运行.(）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（)5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。
（）6、输入输出模板必须与CPU模板放置在一起.（)7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。
（）8、PLC的扫描周期因程序的长度不同而不同. （）9、PLC的扫描周期仅取决于程序的长度。
（）10、PLC的扫描周期仅取决于CPU模板的运算速度. （)三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？2、什么叫扫描周期？它主要受哪些因素影响?3、简述可编程控制器的特点。
4、可编程控制器的性能指标有哪些？5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？6、简述可编程控制器的基本结构及其各部分功能.7、PLC配置电气隔离的作用是什么？8、西门子（SIEMENS)公司有哪些主要系列的PLC产品?可以采用哪几种编程语言?可编程序控制器应用形成性考核作业（二)一、填空题1、可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统,通过、的输入和输出完成各种机械生产过程的控制。
可编程控制器应用形成性考核作业参考答案
可编程控制器应用形成性考核作业（一）参考答案一、填空题1、逻辑量模拟量；2、串联并联；3、模数转换（A/D转换）数模转换（D/A转换）；4、整体式模块式；5、CPU；6、导轨；7、电源；8、输入电压转换；9、微处理器； 10、电气隔离二、判断题1、（√）2、（×）3、（√）4、（√）5、（×）6、（×）7、（×）8、（√）9、（×） 10、（×）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
2、什么叫扫描周期？它主要受哪些因素影响？答：PLC重复执行3个阶段：输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。
扫描周期与用户程序的长短和CPU模板的运算速度有关。
3、简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
（详细解答也可）4、可编程控制器的性能指标有哪些？答：衡量PLC的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标包括扫描速度、存储容量、指令功能和编程语言等。
5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
6、简述模块式可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC各类模块的机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU模板与现场输入\输出元件或设备。
电大可编程序控制器应用形成性考核作业及答案
可编程序控制器应用 形成性考核作业（一） 10、电气隔离是在微处理器与I/O 回路之间采用的防干扰措施。
10、PLC 的扫描周期仅取决于 CPU 模板的运算速度。
三、简答题1、 传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系 统为“软接线”程序控制系统，通过修改PLC 程序并改动少量接线端子来改变控制功能。
2、 什么叫扫描周期？它主要受哪些因素影响？答：PLC 重复执行3个阶段：输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。
扫 描周期与用户程序的长短和CPU 模板的运算速度有关。
3、 简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
4、 可编程控制器的性能指标有哪些？ 答：衡量PLC 的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出 特性等；软件指标包括扫描速度、存储容量、指令功能和编程语言等。
5、 可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量 处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要 侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
6、 简述可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC 各类模块的机架；（2）电源模块：用于对 PLC 供电；（3）CPU 模块：CPU 模块为系统的运算 控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC 内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对 PLC 具有逻辑运算功能，能够描述继电器触点的串联 ________ 和并联等各种连接。
可编程序控制器应用形成性考核作业及答案
可编程序控制器应⽤形成性考核作业及答案可编程序控制器应⽤形成性考核作业（⼀）⼀、填空题、可编程序控制器采⽤微处理器作为中央处理单元，可以对1进⾏控制。
进⾏控制，也可以对具有逻辑运算功能，能够描述继电器触点的PLC和2、等各种连接。
功能，完成对模拟量的控制和具有3、PLC与调节。
式两种。
4、按结构形式分类，PLC可分为式和模块是可编程序控制器系统的运算控制核⼼。
、5、是安装可编程控制器各类模板的机架，可根据实际6需要选择。
内部电路供电。
7、模板⽤于对PLC、是⽤来将输⼊端不同电压或电流信号转换成微处理8器所能接收的低电平信号。
控制的低电平信号转换为控9、输出电平转换是⽤来将制设备所需的电压或电流信号。
回路之间采⽤的防⼲扰措施。
、10是在微处理器与I/O×），错误的打⼆、判断题（正确的打√⽤最⼤的输⼊和输出量有开关量和模拟量两种。
开关量、PLCI/O1（I/O点数⽤最⼤点数表⽰，模拟量I/OI/O通道数表⽰。
）．、PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。
2（）、PLC配置有较强的监控功能，能记忆某些异常情况，或当发⽣异3常情况时⾃动中⽌运⾏。
（）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（）5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。
（））6、输⼊输出模板必须与CPU模板放置在⼀起。
（7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。
（））、PLC的扫描周期因程序的长度不同⽽不同。
（8、PLC）的扫描周期仅取决于程序的长度。
（9、PLC的扫描周期仅取决于（模板的运算速度。
10CPU）三、简答题、传统继电器接触器控制系统和可编程控制系统有何区别？1、什么叫扫描周期？它主要受哪些因素影响？2、简述可编程控制器的特点。
3、可编程控制器的性能指标有哪些？4、可编程控制系统与⼯业控制计算机、集散控制系统的主要区别在5．哪些？、简述可编程控制器的基本结构及其各部分功能。
可编程序控制器形成性考核作业及答案
可编程序控制器应用形成性考核作业（一）一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对逻辑量进行控制，也可以对模拟量进行控制。
2、PLC具有逻辑运算功能，能够描述继电器触点的串联和并联等各种连接。
3、PLC具有模数转换（A/D 转换）和数模转换（D/A 转换）功能，完成对模拟量的控制与调节。
4、按结构形式分类，PLC可分为整体式式和模块式式两种。
5、CPU 模块是可编程序控制器系统的运算控制核心。
6、导轨是安装可编程控制器各类模板的机架，可根据实际需要选择。
7、电源模板用于对PLC内部电路供电。
8、输入电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
9、输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。
10、电气隔离是在微处理器与I/O 回路之间采用的防干扰措施。
1、可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输入和输出完成各种机械生产过程的控制。
2、PLC可以代替继电器进行组合逻辑与顺序逻辑控制。
3、PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段。
4、可编程序控制器系统也称之为“软接线” 程序控制系统，由硬件和软件两大部分组成。
5、可编程序控制器的程序由操作系统和用户程序两部分组成。
6、可编程序控制器程序的表达方式基本有梯形图、指令表、逻辑功能图和高级语言。
7、编程指令是程序的最小独立单位。
8、指令的操作数在PLC的存储器中，此时的操作数由标识符和参数组成。
9、定时时间等于时基和定时值的乘积。
10、在S7系列的PLC中有三种计数器，分别是加计数器、减计数器和可逆计数器。
1、PLC的输入和输出量有开关量和模拟量两种。
2、PLC可以代替继电器进行组合逻辑与顺序逻辑控制。
3、PLC 重复执行输入采样阶段、程序执行阶段和输出刷新阶段三个阶段，每重复一次的时间称为一个扫描周期。
可编程控制器应用形成性考核作业参考答案Word版
可编程控制器应用形成性考核作业（一）参考答案一、填空题1、逻辑量模拟量；2、串联并联；3、模数转换（A/D转换）数模转换（D/A转换）；4、整体式模块式；5、CPU；6、导轨；7、电源；8、输入电压转换；9、微处理器； 10、电气隔离二、判断题1、（√）2、（×）3、（√）4、（√）5、（×）6、（×）7、（×）8、（√）9、（×） 10、（×）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
2、什么叫扫描周期？它主要受哪些因素影响？答：PLC重复执行3个阶段：输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。
扫描周期与用户程序的长短和CPU模板的运算速度有关。
3、简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
（详细解答也可）4、可编程控制器的性能指标有哪些？答：衡量PLC的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标包括扫描速度、存储容量、指令功能和编程语言等。
5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
6、简述模块式可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC各类模块的机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU 模板与现场输入\输出元件或设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

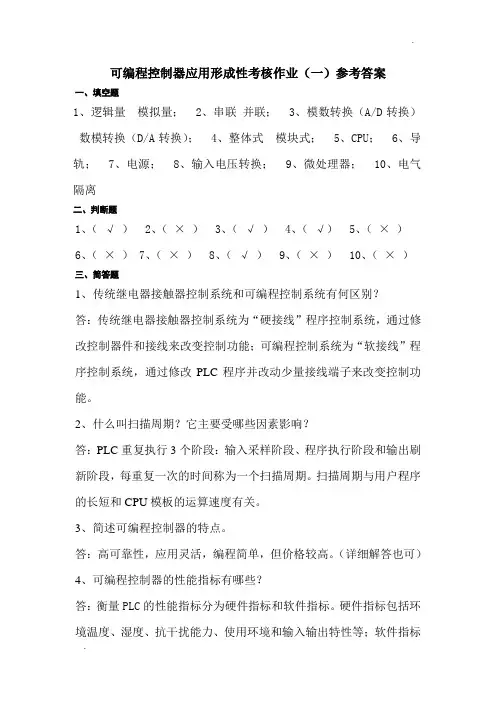

可编程控制器应用形成性考核作业（一）参考答案
一、填空题
1、逻辑量模拟量；
2、串联并联；
3、模数转换（A/D转换）数模转换（D/A转换）；
4、整体式模块式；
5、CPU；
6、导轨；
7、电源；
8、输入电压转换；
9、微处理器； 10、电气隔离
二、判断题
1、（√）
2、（×）
3、（√）
4、（√）
5、（×）
6、（×）
7、（×）
8、（√）
9、（×） 10、（×）
三、简答题
1、传统继电器接触器控制系统和可编程控制系统有何区别？
答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
2、什么叫扫描周期？它主要受哪些因素影响？
答：PLC重复执行3个阶段：输入采样阶段、程序执行阶段和输出刷新阶段，每重复一次的时间称为一个扫描周期。
扫描周期与用户程序的长短和CPU模板的运算速度有关。
3、简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
（详细解答也可）4、可编程控制器的性能指标有哪些？
答：衡量PLC的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标
包括扫描速度、存储容量、指令功能和编程语言等。
5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？
答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
6、简述模块式可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC各类模块的机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU 模板与现场输入\输出元件或设备。
7、PLC配置电气隔离的作用是什么？
答：电气隔离是在微处理器与I/O回路之间采用的防干扰措施。
8、西门子（SIEMENS）公司有哪些主要系列的PLC产品？可以采用哪几种编程语言？
答：西门子（SIEMENS）公司主要的PLC产品有早期的S3系列、S5系列和当前的S7系列。
S7系列可采用的编程语言如下：（1）梯形图（LAD）；（2）语句表（STL）；（3）功能块图/逻辑功能图（FBD）；（4）
标准控制语言（SCL）；（5）顺序控制（S7-G
raph）；（6）连续功能图（CFC）。
可编程序控制器应用形成性考核作业（二）参考答案
一、填空题
1、开关量模拟量；
2、继电器；
3、输入采样阶段输出刷新阶段；
4、硬件软件；
5、操作系统用户程序；
6、梯形图指令表；
7、编程指令；
8、标识符参数；
9、乘积； 10、加计数器可逆计数器
二、改错
1、
2、
三、画出下述语句表程序对应的梯形图
四、根据梯形图写出梯形图指令
1、
LDN M0.0
A M0.1
= Q4.1
LDN M0.0
= Q4.2
2、
LD M0.0
AN I0.1
= M0.3
A T5
= Q0.0
AN M0.4
= Q0.1
五、分析题
1、某控制系统选用CPU224，其中模拟量扩展模块以2字节递增的方式来分配地址。
请按表中介绍的模块连接形式，填写模块1和模块3的地址分配。
主机CPU224
模块1
DI4/DO4
DC24V
模块2
DI8
模块3
AI4/AO1
模块4
DO8
DC24V
模块5
AI4/AO1
2、某控制系统选用CPU224，请按表中介绍的模块连接形式，填写模块1、模块3和模块4的地址分配。
可编程序控制器应用形成性考核作业（三）参考答案
一、填空题
1、开关量模拟量；
2、组合逻辑顺序逻辑；
3、程序执行阶段扫描周期；
4、集散控制（DCS）；
5、指令；
6、时基定时值；
7、断开接通断开；
8、接通断开接通；
9、接通接通断开； 10、断开断开接通
二、判断题
1、（×）
2、（×）
3、（√）
4、（√）
5、（×）
6、（×）
7、（√）
8、（×）
9、（√） 10、（√）
三、简答题
1、集散控制系统和可编程控制系统有何区别？
答：集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优
势，主要侧重于开关量顺序控制。
2、工业控制计算机和可编程控制系统有何区别？
答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；可编程控制系统具有很高的可靠性和抗干扰性。
3、在PLC控制系统设计中最为重要的原则是什么？
答：在PLC控制系统设计中最为重要的原则是满足控制对象的控制要求、确保控制系统的安全可靠性、简化系统结构。
四、改错
1、（注：PT前加上的数据可为0～32767的任意自然数。
）
2、
（注：（1）计数器C8的设定值可为0～32767的任意自然数；（2）不能重复使用同一个计数器的线圈编号，将其中一个C8改为C0～C255之间的任意其他线圈。
）
五、根据梯形图写出梯形图指令
LD I0.3
A C20
ON I0.1
A I0.2
= Q2.1
LDN I0.1
A C20
O I0.3
AN I0.4
= Q2.2
六、设计题
1、(1) 表电动机正反转控制电路I／O分配表
(2) 选西门子S7-200的plc(也可以选其它型号plc)
图电动机正反转控制电路的PLC控制程序
2、（1）关联控制功能的I/O分配表
SB1I0.0总停按钮，常闭触点
SB2I0.1电动机一正转起动按钮，常开触点
SB3I0.2电动机一反转起动按钮，常开触点
SB4I0.3电动机二起动按钮，常开触点
KM1Q2.1电动机一正转运行
KM2Q2.2电动机一反转运行
KM3Q2.3电动机二运行
（2）选西门子S7-200的plc(也可以选其它型号plc)
图电动机关联控制的PLC控制程序
可编程序控制器应用形成性考核作业（四）参考答案
一、填空题
1、多点接口（MPI）；
2、多点接口全局数据（或GD）；
3、多点接口（MPI）；
4、全局数据（或GD）；
5、令牌方式主从方式；
6、主站网络部件；
7、集散控制系统
二、判断题
1、（×）
2、（×）
3、（×）
4、（×）
5、（×）
6、（√）
7、（×）
8、（√）
9、（√）
三、根据梯形图写出梯形图指令
1、
LDN M0.0
O M0.1
O M0.2
A I2.0
O I2.1
NOT
= Q0.2
2、
LDN M0.0
AN T38
TON T38, 100
LD T38
LD C20
CTU C20, 100
四、设计题
1、（1）产品检测控制电路I/O分配表
SB1I0.0光电开关，常开触点
SB2I0.1解除报警开关，常闭触点
Q0.0报警信号
T37时间继电器
（2）选西门子S7-200的plc(也可以选其它型号plc)
图产品报警检测的PLC控制程序
2、（1）小车自动往返运动控制电路I/O分配表
SB1I0.2停止按钮，常闭触点
SB2I0.0右行起动按钮，常开触点SB3I0.1左行起动按钮，常开触点SQ1I0.3左限位开关，常开触点
SQ2I0.4右限位开关，常开触点
FR I0.5热保护，常闭触点
KM1Q0.0正转运行
KM2Q0.1反转运行
（2）选西门子S7-200的plc(也可以选其它型号plc)
图电动机正反转控制电路的PLC控制程序
3、（1）电动机控制的I/O分配表
SB1I0.0起动按钮，常开触点
SB2I0.1停机按钮，常闭触点
FR1I0.2电动机M1热保护，常闭触点
FR2I0.3电动机M2热保护，常闭触点
KM1Q2.1电动机M1运行
KM2Q2.2电动机M2运行
T38时间继电器
（2）选西门子S7-200的plc(也可以选其它型号plc)
图PLC控制程序
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
