金属嵌件成型是指在模具内装入预先准备的异材质嵌件后，在注入树脂，熔融的材料与嵌件接合固化，制成一体化注塑件产品的成型方法。
目前很多国内注塑加工厂在金属嵌件方面还有所欠缺。
金属嵌件成型相对比较简单，但是产生的成型收缩率也比较不均一，在产品注塑加工之前应做重要部位的外形、尺寸精度的极限实验。
注塑过程中金属嵌件容易发生变形和移位等情况，故设计的时候应充分考虑模具结构和容易保持金属嵌件的模具形状。
对于金属嵌件形状比较难改变的产品，事先应该做足充足的实验准备。
模具浇口位置方式、成型周期等制约模具构造的可预测事项，尽可能事先解决或有相对应的改善对策。
应确认金属嵌件是否需要预热或干燥处理，目的在于保证产品的质量和成型的稳定性。
为了避免金属嵌件、成型品的细微片堆积在模腔内，有必要的话可组装气吹装备。
决定金属嵌件的成型率、生产性和成型成本条件的因素有很多，如：金属嵌件品的精度、嵌件的形状、模具是否有利于嵌件成型和成型品形状等。
注射机、模具、自动化装置的有效组合和如何在短时日内发挥出其优秀的性能，是决定自动嵌件成型系统的关键。
江苏恒太电子塑胶自2004年以来，一直为美国一家客户生产多种汽车和工业用传感器注塑件，这些注塑件感器外壳都需要运用各种材质的金属插针，金属插针的表面有别出心裁的电镀要求（包括镀金、镀镍、镀锡等)。
TPU成型工艺指导
TPU注塑成型TPU模塑成型工艺有多种方法：包括有注塑、吹塑、压缩成型、挤出成型等，其中以注塑最为常用。
注塑的功能是将TPU加工成所要求的制件，分成预塑、注射和机出三个阶段的不连续过程。
注射击机分柱塞式和螺杆式两种，推荐使用螺杆式注射机，因为它有提供均匀的速度、塑化和熔融。
1、注射机的设计注射机料筒衬以铜铝合金，螺杆镀铬防止磨损。
螺杆长径比L/D=16~20为好，至少15；压缩比2.5/1〜3.0/1。
给料段长度0.5L，压缩段0.3L,计量段0.2L。
应将止逆环装在靠近螺杆顶端的地方，防止反流并保持最大压力。
加工TPU宜用自流喷嘴，出口为倒锥形，喷嘴口径4mm以上，小于主流道套环入口0.68mm,喷嘴应装有可控加热带以防止材料凝固。
从经济角度考虑，注射量应为额定量的40%〜80%。
螺杆转速20〜50r/min。
2、模具设计模具设计就注意以下几点：（1）模塑TPU制件的收缩率收缩受原料的硬度、制件的厚度、形状、成型温度和模具温度等模塑条件的影响。
通常收缩率范围为0.005〜0.020cm/cm。
例如，100X10X2mm的长方形试片，在长度方向浇口，流动方向上收缩，硬度75A比60D 大2〜3倍。
TPU硬度、制作厚度对收缩率的影响见图1。
可见TPU硬度在78A〜90A之间时，制件收缩率随厚度增加而下降；硬度在95A〜74D时制件收缩率随厚度增加而略有增加。
（2）流道和冷料穴主流道是模具中连接注射机喷嘴至分流道或型腔的一段通道，直径应向内扩大，呈2。
以上的角度，以便于流道赘物脱模。
分流道是多槽模中连接主流道和各个型腔的通道，在塑模上的排列应呈对称和等距分布。
流道可为圆形、半圆形、长方形，直径以6~9mm为宜。
流道表面必须像模腔一样抛光，以减少流动阻力，并提供较快的充模速度。
冷料穴是设在主流道末端的一个空穴，用以捕集喷嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口堵塞。
冷料混入型腔，制品容易产生内应力。
某医疗器械带金属嵌件塑件的注塑模具设计
加工设备与应用CHINA SYNTHETIC RESIN AND PLASTICS合 成 树 脂 及 塑 料 ， 2021， 38（2）： 622016年以来，随着健康中国的实施，中国医疗器械产业进入黄金发展期，已成为世界医疗器械的主要生产国和主要消费国之一。
医疗器械行业是技术密集型科技行业，集电子、机械、化工、医药、塑料多种行业于一体［1-4］。
本工作涉及的带金属嵌件塑件是一次性包皮切割缝合器核心部件之一，在开发过程中，遇到一些难以用传统注塑模具成型方法解决的问题，通过改进模具浇注系统、成型零件、脱模推出机构、注塑机工作台等，以满足客户对产品的生产和质量要求。
1 塑件分析带金属嵌件塑件的结构见图1，塑件中镶有嵌件刀片。
目前，按照客户需要，共生产12种规格产品。
产品规格按刀片内径确定，包括12，15，18，20，22，24，25，29，30，32，34，36 mm共12种规格。
塑件呈漏斗状，由斗颈、斗身、斗尾等组成，材料为奇美实业股份有限公司提供的质量分数为20%玻璃纤维改性的丙烯腈-丁二烯-苯乙烯共聚物。
塑件内外表面美观，无飞边及熔接痕等缺陷。

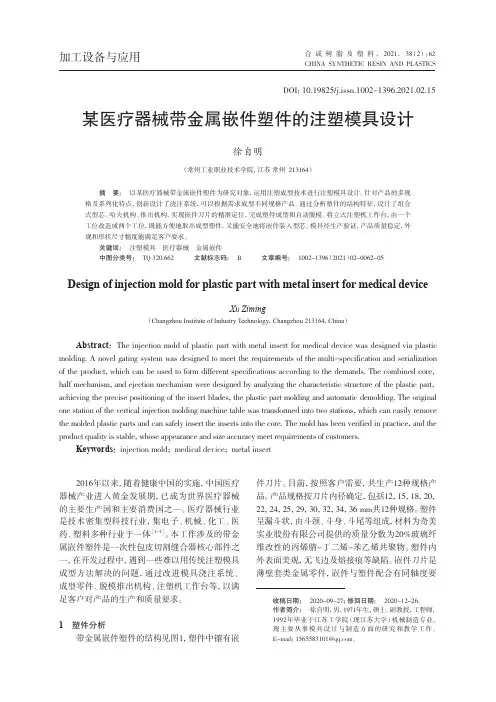

嵌件刀片是薄壁套类金属零件，嵌件与塑件配合有同轴度要某医疗器械带金属嵌件塑件的注塑模具设计徐自明（常州工业职业技术学院，江苏 常州 213164）摘要：以某医疗器械带金属嵌件塑件为研究对象，运用注塑成型技术进行注塑模具设计。
针对产品的多规格及系列化特点，创新设计了浇注系统，可以根据需求成型不同规格产品。
通过分析塑件的结构特征，设计了组合式型芯、哈夫机构、推出机构，实现嵌件刀片的精准定位，完成塑件成型和自动脱模。
将立式注塑机工作台，由一个工位改造成两个工位，既能方便地取出成型塑件，又能安全地将嵌件装入型芯。
模具经生产验证，产品质量稳定，外观和形状尺寸精度能满足客户要求。
关键词：注塑模具 医疗器械 金属嵌件中图分类号：TQ 320.662 文献标志码：B 文章编号：1002-1396（2021）02-0062-05Design of injection mold for plastic part with metal insert for medical deviceXu Ziming（Changzhou Institute of Industry Technology，Changzhou 213164，China）Abstract：The injection mold of plastic part with metal insert for medical device was designed via plastic molding. A novel gating system was designed to meet the requirements of the multi-specification and serialization of the product，which can be used to form different specifications according to the demands. The combined core，half mechanism，and ejection mechanism were designed by analyzing the characteristic structure of the plastic part，achieving the precise positioning of the insert blades，the plastic part molding and automatic demolding. The original one station of the vertical injection molding machine table was transformed into two stations，which can easily remove the molded plastic parts and can safely insert the inserts into the core. The mold has been verified in practice，and the product quality is stable，whose appearance and size accuracy meet requirements of customers.Keywords：injection mold； medical device； metal insertDOI：10.19825/j.issn.1002-1396.2021.02.15收稿日期：2020-09-27；修回日期：2020-12-26。
简述嵌件注塑成型加工技术
简述嵌件注塑成型加工技术嵌件成型（insert molding）指在模具内装入预先打算的异材质嵌件后注入树脂，熔融的材料与嵌件接合固化，制成一体化产品的成型工法。
基体上注塑成型（out-sert molding）指在金属板面的局部上注塑成型件嵌入的工法。
上述二种成型工法本质上是相同的。
其特点如下。
１．树脂的易成型性、弯曲性与金属的刚性、強度及耐热性的互相组合补充可牢固地制成复杂精巧的金属塑料一体化产品。
２．特殊是利用了树脂的绝缘性和金属的道电性的组合，制成的成型品能满意电气产品的基本机能。
３．多个嵌件的事前成型组合，使得产品单元组合的后工程更合理化。
４．嵌件品不尽限于金属，也有布、纸、电线、塑料、玻璃、木材、线圏类、电气零件等多种。
５．对于刚性成型品、橡胶密封垫板上的弯曲弹性成型品，通过基体上注塑成型制成一体化产品后，可省去罗列密封圏的复杂作业，使得后工序的自动化组合更简单。
６．由于是熔融的材料与金属嵌件的接合，与压入成型法相比较，金属嵌件间隙可以设计得更狭窄，复合产品成型的牢靠性更高。
７．抉择适当的树脂和成型条件，即是对于易変形破损的产品（如玻璃、线圈类、电气零件等），通过树脂也可密封固定。
８．抉择适当的模具构造，嵌件品也可彻低封入树脂内。
９．嵌件成型后，经过去芯孔处理，也可制成帯有中空凹槽的产品。
１０．立式注塑机与机械手、嵌件品整列装置等的组合，嵌件成型工程大都可实现自动化生产。
自动嵌件成型系统设计抉择留意事项１．金属嵌件成型简单产生成型收缩率不均一，事先应做重要部位的样子、尺寸精度的极限实验。
２．注射过程中金属嵌件简单变形和移位，应充分考虑模具构成和简单保持金属嵌件的模具样子的设计。
对于嵌件样子不能转变的产品，事先实验是不行缺少的。
３．金属嵌件的罗列分别而使用输送器的场合下，金属嵌件之间和嵌件与振动球的接触，会使嵌件表面产生微小的损伤，而影响产品质量。
应事先确认其品质容许极限范围。
４．应事先测定金属嵌件由于冲压加工而引起的锯齿状、翘曲量、材料厚度差、直径差、敷金加工引起的厚度差等。
碳纤维加工工艺——模压成型步骤介绍
碳纤维加工工艺——模压成型步骤介绍模压成型工艺进程包括：嵌件放置并预热、加料、合模、排气、保压固化、脱模、清理模具等步骤，接下来就给大伙儿详细介绍一下各个步骤。
一、嵌件放置嵌件一样由金属制成，可对制品起增强作用，利用嵌件的制品力学性能提高较大。
也有的是为了给制品给予导电、导热特性或其他功能特性而加入嵌体。
嵌件放置前，进行预热为佳。
一般是用手放置嵌件，放置位置要准确、稳固，假设是小型嵌件亦可用钳子或镊子安装。
一件制品能够用一个嵌件，也可放置几种不同的嵌件，其位置不得放错，不得歪斜，必然要使嵌件稳固，必要时应加以固定，避免位移或脱掉，不然达不到利用嵌件的目的，反而会造成制品的报废，乃至会损害模具。
二、加料加料量的精准度会直接阻碍制品的尺寸与密度，应严格加以定量，将物料均匀地加入型模槽中。
定量加料法有:重量法、计数法和容量法。
重量法准确但较麻烦，多用于尺寸要求精准和难以用容量法加料的物料，如碎屑状、纤维状物料。
容量法不如重量法准确，但操作方便，一样用于粉料计量。
计数法只用于预压物料加料。
注意事项:加料前，应第一检查型腔内是不是有油污、飞边、碎屑和其他异物。
将准确计量的物料，按型腔形状加入，对某些流动阻力大的部位应尽可能填满，并注意难以充模部位(如凸台、细小孔眼、狭缝及开口周围)，应多加些物料。
为了排气方便，最好将物料中间突起，并在嵌件周围预先放上物料并压紧，如此可减少料流对嵌件的冲击力，嵌件的插孔内也可不能发生“逃料”现象。
若是预先预压成制品形状加料更为方便。
3、合模合模分为两步，凸模未接触物料前，需低压(1.5一3.0MPa)快速，如此，能够缩短周期和幸免塑料发生转变，当凸模接触物料以后，应开始放慢闭模速度，改用高压(15-30MPa)慢速，以避免损坏嵌件、并使模内空气排出。
4、排气为了排除模内空气、水气及挥发物，在模具闭合后，有的还需要将模具开启一段时刻，那个进程称为排气。
排气操作应力求迅速，必然要在物料尚未塑化时完成。
金属嵌件注塑成型技术特点及二次注塑加工注意事项
金属嵌件注塑成型技术特点及二次注塑加工注意事项一、金属嵌件注塑成型技术特点1.注塑成型技术的基本原理注塑成型技术是一种以热塑性塑料为原料，利用注塑机将熔融的塑料注入模具中，经冷却后形成所需的塑件的工艺。
而金属嵌件注塑成型技术则是在注塑成型的基础上，将金属嵌件注入到塑件中，使其具有更强的机械性能和耐腐蚀性能。
2.金属嵌件注塑成型技术的优点金属嵌件注塑成型技术相比传统的注塑成型技术具有以下优点：（1）提高了塑件的强度和硬度，增强了其耐磨性和耐腐蚀性能；（2）减小了塑件的膨胀系数，使其更加稳定和可靠；（3）金属嵌件可以帮助塑件更好地固定在特定的部件上，提高了整体装配的可靠性；（4）金属嵌件还可以在塑件上形成导热凸起，提高塑件的散热性能。
3.金属嵌件注塑成型技术的应用领域金属嵌件注塑成型技术在各个领域都有广泛的应用，尤其在汽车零部件、电子电器、航空航天等领域有着重要的应用价值。
在汽车零部件中，金属嵌件注塑成型技术可以帮助提高汽车零部件的机械性能和耐久性，同时还可以减轻零部件的重量，提高汽车整体的燃油效率。
在电子电器领域，金属嵌件注塑成型技术可以帮助提高电子产品的散热性能和抗干扰能力，同时还可以减小产品的体积，提高产品的性能密度。
二、二次注塑加工注意事项1.注塑成型前的金属嵌件处理在进行二次注塑加工前，需要对金属嵌件进行表面处理，以提高其与塑料的粘接性。
一般采用喷砂、化学处理或表面镀层等方法对金属嵌件进行表面处理，以增加其表面粗糙度和粘着力。
2.注塑成型过程中的温度控制在进行二次注塑加工时，需要对注塑成型设备的温度进行严格控制，以保证金属嵌件和塑料之间的粘接效果。
通常需要根据金属嵌件和塑料的材质特性，合理设置注塑成型设备的温度参数，以确保金属嵌件和塑料之间的粘接效果稳定和可靠。
3.注塑成型后的金属嵌件检测在进行二次注塑加工后，需要对金属嵌件进行严格的质量检测，以确保其粘接效果和尺寸精度符合要求。
一般需要采用金属嵌件的拉伸试验、弯曲试验、硬度测试等方法进行检测，以保证金属嵌件的质量合格。
嵌件注塑工艺(3篇)
第1篇一、引言嵌件注塑工艺是一种广泛应用于塑料制品生产的成型技术。
它通过将嵌件（即预成型的金属或塑料件）嵌入模具中，再通过注塑机将熔融塑料注入模具，冷却固化后取出成品。
这种工艺具有成型精度高、生产效率高、成本较低等优点，被广泛应用于汽车、家电、电子、医疗器械等行业。
本文将详细介绍嵌件注塑工艺的原理、工艺流程、注意事项及常见问题。
二、嵌件注塑工艺原理1. 嵌件定义嵌件是指预先制造好的金属或塑料件，在注塑过程中将其嵌入模具型腔中，与注塑塑料共同形成最终产品。
嵌件可以是圆形、方形、长条形等多种形状，其材质主要有金属、塑料等。
2. 工艺原理嵌件注塑工艺主要包括以下步骤：（1）将嵌件安装在模具型腔中；（2）通过注塑机将熔融塑料注入模具型腔；（3）熔融塑料填充型腔，并与嵌件紧密结合；（4）冷却固化后，打开模具取出成品。
三、嵌件注塑工艺流程1. 模具设计（1）确定产品结构、尺寸及材料；（2）根据产品结构，设计模具型腔、嵌件位置及尺寸；（3）设计浇注系统、冷却系统、排气系统等。
2. 嵌件制造（1）根据模具设计，制造嵌件；（2）对嵌件进行表面处理，确保其表面质量。
3. 模具制造（1）根据模具设计图纸，制造模具；（2）对模具进行表面处理，确保其表面质量。
4. 模具组装（1）将模具组件组装成完整模具；（2）对模具进行试模，确保模具性能。
5. 注塑生产（1）将熔融塑料注入模具型腔；（2）冷却固化后，打开模具取出成品。
6. 成品检验（1）对成品进行外观、尺寸、性能等检验；（2）不合格品进行返工或报废。
四、嵌件注塑工艺注意事项1. 模具设计（1）确保模具结构合理，型腔尺寸精确；（2）合理设计浇注系统、冷却系统、排气系统，提高成型质量。
2. 嵌件制造（1）确保嵌件尺寸、形状及表面质量；（2）嵌件材质与注塑塑料相匹配。
3. 注塑参数（1）合理选择注塑温度、压力、速度等参数；（2）控制注塑过程，防止溢料、收缩、变形等缺陷。
4. 后处理（1）对成品进行去毛刺、打磨、抛光等处理；（2）确保成品表面质量。
具有金属嵌件的注塑制品的制作流程
S3：模具合模及高压锁模后，注射成型；
S4：模具冷却至预设温度(50℃～100℃)后，开模，取出产品。
可见，与采用传统的点胶热压成型方法获得的注塑制品相比，本技术新型的注塑制品中，省去了在结合处涂覆胶液，通过改进金属嵌件20与 第一塑胶本体10及第二塑胶本体30之间结合处的结构，提高了注塑制品的结合强度。以笔记本电脑前盖为例，其转轴处为金属件与塑件件的 结合件。对采用传统的点胶热压成型方法获得的注塑制品进行拉拔力测试，其拉拔力为25kgf；而同样条件下，对本技术新型的注塑制品进行 测试，其拉拔力可达到35kgf～45kgf。
实施例10
本技术新型提供一种注塑制品，如图10所示。本实，本实施例中，第二塑胶本 体30的顶面开设有第二通孔40。其中，设置第二通孔40的原因与实施例5中的相同，在此不再详述。
制备上述实施例1至10的注塑制品时，一般包括以下步骤：
S1：提供一加工好的金属嵌件20；
