EPS应急电源的工作原理
EPS应急电源的工作原理
EPS应急电源的工作原理1.从IEC的定义来说，后备式UPS是市电正常时，由市电向负载供电，当市电出现故障时，由电池组提供能量，经逆变器向负载供电。
EPS从功能上来说与上述后备式UPS定义符合。
但是，说EPS就是后备式UPS,这种说法不科学，有意无意贬低EPS的重要作用。
大家知道，常用后备式UPS是小功率范围，保护对象大多为PC机。
由于保护对象非重点，而且市场需求量大，技术含量低，价格竞争激烈，冒牌货较多，导致产品质量不高，返修率大，给人们留下不良印象，后备式UPS是可有可无的IT业外设。
而EPS是应急电源|稳压器，重点在于应急。
其真正是养兵千日，用兵一时的设备，为了真正应急，可想对EPS的可靠性有很高的期望值。
2.EPS拓扑设计不是简单的组合有人认为：EPS(电子部分)=整流/充电器+逆变器+输出转换开关(互投装置)+控制单元等部件就能构成应急电源。
不错，EPS的基本单元是由上述部分组成，但是为了满足整机可靠性(MTBF),各基本单元的可靠性如何分配才是最合理呢？下式告诉我们：EPSMTBF=(整流/充电器)MTBF+(逆变器)MTBF+(转换开关)MTBF+(控制单元)MTBF从上式可知，EPS整机的MTBF是由各大部件的MTBF叠加而成，因此EPS整体设计就需要详细研究。
分析。
计算各大部件的MTBF,提高薄弱部件的MTBF,从EPS整体安全生命周期的需要来配置各大组成部件的安全生命周期。
3.EPS生产厂家一哄而上由于近年来我国UPS市场全面大洗牌，一些小型。
杂牌的UPS生产厂家，经受不住市场法则的检验，纷纷面临被淘汰的危险。
为了逃避被清洗的命运，抱着一知半解的心态匆忙转产EPS,企图鱼目混珠，祈求解救燃眉之急，引起中国EPS市场出现一哄而上的现象。
他们没有理解市场真正需要何种EPS,盲目采用各大部件拼凑组合方法来生产，同时为了价格竞争，。
EPS应急电源的工作原理
EPS应急电源的工作原理1.从IEC的界说来说，后备式UPS是市电畸形时，由市电向负载供电，当市电涌现毛病时，由电池组组需要能量，经逆变器向负载供电。
EPS从性能下去说与上述后备式UPS界说相符。
然而，说EPS 就是后备式UPS,这种言论没有迷信，成心有意抬高EPS的主要作用。
自己晓得，罕用后备式UPS是小功率范畴，掩护对于象大多为PC机。
因为掩护对于象非力点，并且市面需要量大，技能含量低，价钱合作强烈，冒牌货较多，招致货物品质没有高，返修率大，给众人容留没有良记忆，后备式UPS是无足轻重的IT业外设。
而EPS是应变电源稳压器，力点正在于应变。
其真正是“养家活口千日，起兵一时”的设施，为了真正应变，可想对于EPS的牢靠性有很高的期冀值。
2.EPS拓扑设想没有是容易的结合有人以为：EPS(电子全体)=整组/充气料+逆变器+输入转换电门(互投安装)+掌握单元等元件就能形成应变电源。
没有错，EPS的根本单元是由上述全体组成，然而为了满意零件牢靠性(MTBF),各根本单元的牢靠性如何调配才是最正当呢？下式通知咱们：EPSMTBF=(整组/充气料)MTBF+(逆变器)MTBF+(转换电门)MTBF+(掌握单元)MTBF从上式可知，EPS零件的MTBF是由各大元件的MTBF叠加而成，因而EPS全体设想就需求细致钻研。
综合。
打算各大元件的MTBF,进步雄厚元件的MTBF,从EPS全体保险生活周期的需求来配置各大组成元件的保险生活周期。
3.EPS消费厂家一哄而上因为近年来本国UPS市面片面大洗牌，一些中型。
杂色的UPS消费厂家，禁受没有住市面规律的测验，纷繁面临被淘汰的风险。
为了躲避被荡涤的遭遇，抱着只知其一;瞸恢 涠 的心态急促转产EPS,意图滥竽充数，企求拯救十万火急，惹起中国EPS市面涌现“一哄而上”的景象。
他们没有了解市面真正需求何种EPS,自觉采纳各大元件凑合组协办法来消费，同声为了价钱合作，运用优良原资料，那样又怎能保障请求高牢靠的EPS呢？4.EPS市面紊乱的缘由众人越来越分明地意识到应变电源EPS正在生涯和消费当中的主要性，然而因为迄今仍未有国度规范一致其技能规范和消费标准，是招致中国EPS市面紊乱的次要缘由，最终的受益者能够是间接用户。
应急电源eps工作原理
应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。
EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。
本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。
一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。
这四个环节是：主电源环节、充电环节、逆变环节和控制环节。
1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。
该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。
具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。
（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。
稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。
（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。
2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。
充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。
具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。
（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。
3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。
eps电源工作原理
eps电源工作原理
EPS（Emergency Power Supply）电源是一种应急电源系统，
其工作原理是在主电源故障或断电时，通过备用电源提供电力供应，以保证关键设备或系统的正常运行。
EPS电源由主电源、备用电源和控制系统组成。
主电源通常是市电，当主电源故障或断电时，控制系统会立即检测到信号并切换到备用电源上。
备用电源可以是蓄电池、发电机或可再生能源等。
当主电源恢复正常时，控制系统会再次检测信号，将供电切换回主电源。
在正常情况下，主电源提供电能给设备或系统工作；而在主电源故障时，控制系统迅速将备用电源切换到工作状态，以保持电力供应。
这样，即使主电源发生故障，关键设备或系统也能持续供电，避免影响正常运行。
为确保EPS电源的可靠性和稳定性，通常还会配备电压监控、过载保护、短路保护等措施。
电压监控用于实时检测主电源的电压变化，以判断是否出现故障；过载保护会在电流超过额定值时，切断电源以保护设备免受损坏；短路保护用于防止电路短路时产生过高电流，从而避免设备受损。
总之，EPS电源通过备用电源的切换来保证设备或系统在主电源故障时的持续供电，从而确保关键设备或系统的正常运行。
eps消防应急电源工作原理
EPS消防应急电源（Emergency Power Supply for Fire Protection Systems）是一种用于消防系统的备用电源设备，其工作原理如下：
1. 主电源供电：EPS消防应急电源通常通过主电源供电，与电网连接。
2. 待机状态：在正常情况下，主电源可以为消防系统提供稳定的电力供应，EPS消防应急电源处于待机状态，不工作。
3. 电网故障检测：当主电源出现故障（如停电、电压异常等）时，EPS消防应急电源能够及时检测到电网的故障信号。
4. 切换过程：EPS消防应急电源在检测到电网故障后，会迅速启动，并通过内部的电力切换装置将电路从主电源切换到备用电源上。
5. 备用电源供电：EPS消防应急电源在切换完成后，开始使用备用电源（如蓄电池组、柴油发电机等）为消防系统提供电力供应。
6. 电力稳定输出：EPS消防应急电源通过内部的电力调节装置，对备用电源输出的电力进行稳定调节，确保消防系统正常运行所需的电力质量。
7. 主电源恢复：当主电源故障解除，恢复正常供电时，EPS消防应急
电源会检测到电网恢复信号，并迅速切换回主电源供电状态。
通过以上工作原理，EPS消防应急电源能够在主电源故障时，及时为消防系统提供稳定的备用电力，确保消防系统能够正常运行，保障人员生命安全和财产安全。
EPS应急电源图文详解
谢谢观看，欢迎补充
二、EPS结构与功能
EPS应急电源系统主要包括整流充电器、蓄电池组、逆变器、互投装 置和系统控制器等部分。 ①整流充电器的作用是在市电输入正常时，实现对蓄电池组适时充电。 ②逆变器是核心。在市电非正常工作时，将储存的直流电源转换成交流 电源。 ③互投装置保证负载在市电及逆变器输出间的顺利切换。 ④系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和 远程联动控制信号，并可通过标准通讯口由上机位实现EPS系统的远事项 EPS产品是随用户图纸设计的不同需求而变化的产品，所以要根据图纸 了解清楚产品的规格。 ①输入电网的路数，是双路输入还是单路输入； ②输入的相数，是单相还是三相； ③负载的总容量，负载的种类，值做照明还是作动力用，带什么负载； ④应急备用时间； ⑤输出支路数，指要求输出多少回路；是否要求带消防联动功能； ⑥机箱颜色，以及上述没有提到的其他要求；

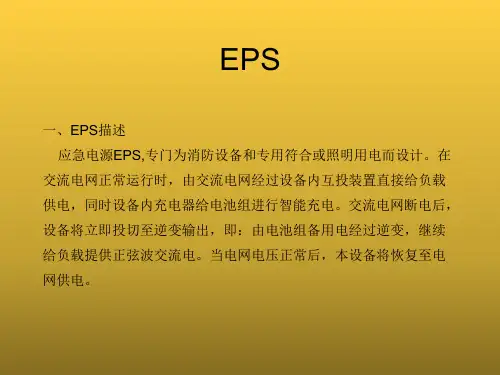

EPS
一、EPS描述 应急电源EPS,专门为消防设备和专用符合或照明用电而设计。在 交流电网正常运行时，由交流电网经过设备内互投装置直接给负载 供电，同时设备内充电器给电池组进行智能充电。交流电网断电后， 设备将立即投切至逆变输出，即：由电池组备用电经过逆变，继续 给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电 网供电。
什么是eps应急电源
什么是eps应急电源一、什么是eps电源EPS应急电源是Emergency Power Supply的英文缩写。
FEPS系列EPS应急电源是指专门用在消防上面的、通过国家3C认证和消防检测报告的、为用户一级负载提供二路备用电源解决方案而精心设计的高性能的应急电源。
我司的eps电源外观图：二、工作原理EPS应急电源是一种备用电源，其平常是出于待机状态，基本核心就是一个实现交-直-交的转变过程，要实现这个过程一般会有以下几个元器件即充电器、电池、逆变器、控制器、市电接触器、逆变接触器和升压变压器等等。
具体就是市电正常的时候充电器把交流电整流成直流电给蓄电池充电，市电经过市电接触器输出供给负载；当检测到市电异常时，蓄电池工作把直流电输出给逆变模块逆变出交流电，交流电再经过输出变压器升压隔离成市电通过逆变接触器供给负载。
网电恢复或消防信号解除，应急电源恢复网电工作状态。
具体的原理图如下：当然在实际使用过程中有些特殊的设备如金卤灯、高压钠灯等卤化物灯具，由于这类灯具在市电和备用电的切换时间要求高，故而产生了一种在线式的eps电源，没有切换时间，其基本原理也是一样的只是做切换的不是用接触器而是用静态开关而已。
三、主要组成部分3.1充电器我们这里所说的充电器都是指铅酸蓄电池所用的充电器，常用的充电器有DC48V、 DC192V、DC324V、DC492V等，EPS电源中的充电器一般采用智能恒流恒压二阶段充电方式或恒压限流的充电方式。
充电器的好坏对蓄电池的容量及使用寿命影响较大，应保证最大充电电流不超过所配用蓄电池的允许值，浮充电压满足配用蓄电池的推荐值，如具备温度补偿特性则更佳，避免快速充电。
当然也有高端的采用其他充电方式，如定时自动进行循环充电方式、自动均充-浮充控制等，但在控制上略为复杂。
市电正常时，EPS中的充电器通常还需要为控制系统供电。
充电器应具备高可靠性和良好的自保护功能，应能适应较宽的输入交流电压范围，以保证在各种恶劣供电环境中正常充电并为EPS的控制系统供电。
eps 电源 原理
eps 电源原理
EPS（Emergency Power Supply）是一种用于应急情况下供电
的电源系统。
它的原理是通过存储电能来为关键设备或系统提供电力，以确保在主电源无法正常工作时能够提供稳定的电力支持。
EPS的工作原理主要分为两个部分：充电和放电。
在正常情况下，主电源供电给EPS系统，通过直流电源将电能转化为电
池的充电能量。
同时，也会将电能供应给关键设备或系统。
在这个过程中，EPS系统会监测电池电量，确保其处于充足状态。
当主电源故障或电压异常时，EPS系统会自动切换至备用电源模式。
这时，电池会被放电，将储存的电能转化为交流电或直流电，以供关键设备或系统使用。
为了提供稳定的电力支持，EPS系统通常具备过载保护、电压稳定控制和频率稳定控制等功能。
EPS的设计还考虑到了输出电压和容量的需求。
根据不同的应用和需求，EPS系统可以提供多种输出电压，并具备不同容量的电池组。
这样可以满足不同设备或系统的功率需求。
总的来说，EPS电源的原理是依靠电池储存电能，并在主电源故障时自动切换至备用电源模式，以提供稳定的电力支持。
它在各种应急场景中发挥着重要的作用，确保关键设备或系统正常运行不受电力中断的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EPS应急电源的工作原理
摘要：应急电源EPS的工作原理,以及如何使用户能够理性的去选择产品。
文中详细分析了EPS的构造和工作原理以及带负载时的工作特性和运行参数。
关键词：应急电源EPS 应急电源工作原理EPS特性
随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代化，使建筑对供电的依赖也越来越大，尤其是一些重要的公共建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，后果就更不堪设想。
所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。
一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。
”多年来，运行经验表明，电网供电时采用两路独立的电源．若主供电线路停电，则由备用才路供电，采用这种方式虽然简单、可靠，但供电线路复杂。
当发生大面积停电事故时，两路电源均可能发生停电事故。
因此，应急电源作为独立于电网之外的备用电源．被广泛应用于各种建筑工程之中。
目前，应急电源包括柴油发电机组和蓄电池，近年来，含蓄电池的EPS作为应急电源，被广泛应用，尤其是被用做消防应急电源。
1、EPS的工作原理
应急电源采用单体逆变技术, 集充电器、蓄电池、逆变器及控制器于一体。
YFD、YFS、YFS/P系列智能化应急电源,采用后备式运行方式。
⑴当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。
在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(Ah)的充电电流的小功率直流电源,它并不具备直接向逆变器提供直流电源的能力。
此时,市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。
与此同时,在EPS的逻辑控制板的调控下,逆变器停止工作处于自动关机状态。
在此条件下,用户负载实际使用的电源是来自电网的市电,因此,EPS应急电源也是通常说的一直工作在睡眠状态,可以有效的达到节能的效果。
⑵当市电供电中断或市电电压超限(±15%或±20%额定输入电压)时,互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下,此时,用户负载所使用的电源是通过EPS的逆变器转换的交流电源,而不是来自市电。
⑶当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作,同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。
此后,EPS在经交流旁路供电通路向负载提供市电的同时,还通过充电器向电池组充电。
2、如何选配EPS
EPS通常产品特征分为以下三类产品：
⑴YFD系列EPS(0.5～10KW)
YFD系列EPS由单路、双路供电输入二类产品组成(输入电压220V/AC或380V/AC，输出电压220V/AC，适应于应急照明和事故照明的照明负载。
(2)YFS系列EPS(2.2～400KW)
YFS系列EPS由单路、双路供电输入二类产品组成（输入电压380V/AC,输出电压380V/AC），除可用于应急照明、事故照明,同时也适应于消防电梯、卷帘门、风机、水泵、淋浴泵、供水泵等电感性负载或混合供电。
(3)YFS/P系列EPS(2.2～400KW)
YFS/P系列EPS由单逆变单台负载、单逆变单台负载一用一备用、双逆变单台负载一用一备用三类产品组成（输入电压380V/AC，输出电压380V/AC)。
仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,在电源和电机之间无需任何启动装置就可以解决电动机的应急供电及其启动过程中对供电设备的冲击。
适应于高层建筑的电梯、中央空调、消防水泵等电机负载。
根据产品所带负载特征如何选用您所需求的EPS及其注意的要点:
2.1应急照明或事故照明用EPS(1~50KV A)
按GB17945-2000国家标准(消防应急灯具),为确保大楼的应急照明系统能正常运行,对EPS提出如下基本要求:
(1)要求负责向普通应急照明灯供电EPS的供电中断时间<5s.但对于高危险工作区及关键工作区的应急照明而言,则要求EPS的供电中断时间<0.25s。
(2)为尽可能的利用市电,当市电电压在187~242V(220V,-15%,+10%)的范围内不允许EPS进入逆变器供电状态。
(3)要求EPS配置足够容量的电池组,以便在市电供电中断时,至少确保应急照明灯可以继续工作90min以上。
(4)EPS中的充电器对电池组的最长充电时间小于24H,最大充电电流小于0.4C(A)
在市电供电正常时,EPS是通过它的交流旁路向负载供电.原则上,它可以带具有各种不同功率因数的负载.然而.在市电供电中断或市电电压或频率超限时,则是有EPS中的逆变器来供电的.在此条件下,EPS的带载能力不仅需要考虑逆变器在不同功率因数值负载时的降额度输出特性.而且,还需要根据所使用的应急照明灯具的不同来选配EPS的输出功率和机型.在选配EPS时应注意以下几个问题:
(1)普通的应急照明灯具.由于应急照明的功耗是用有功功率P(KW)来标注的,而EPS逆变器的输出功率是用功率因数cosφ=0.8(滞后)时的视在功率S(KV A)来标注的.所以,实际选用EPS的满载输出功率应为:S=P/0.8。
(2)应急照明灯具为荧光灯时,所选用的EPS满载输出功率应为S=(1.3~1.5)P/0.8.其原因是荧光灯启动时存在较大的“”启动浪涌”电流。
(3)应急照明灯具为高压气体灯时(例:高压钠灯,高压钯灯等),宜选用切换时间小于20ms的EPS产品.这是因为.如果对高压气体灯的供电中断时间超过20ms时,就有可能致使气体灯中的放电电弧”熄灭或中断”.一旦发生放电电弧中断现象,即使马上恢复供电也可能导致长达数分钟的灯具熄灭现象发生.这因为它需要足够长时间来重新预热高压气体灯中灯丝的缘故.显然,对于大型体育馆和演出场地的照明系统来说,是不允许出现这种故障的。
2.2应急照明+电动机混合型负载用EPS (三相,5~400KVA )
