五、高层协议
网络各层的功能
（1） 会话层 会话是在应用进程之间交换信息而按一定规则建立起来的一个 暂时联系 。 会话层通过对两个会话用户间的数据流进行方向的控制。 并且通过增强传输数据流的结构性的手段提供服务 。
网络各层的功能
（3）服务质量
服务是网络中各层向紧邻的上层提供的一组操作。 任何服务都有服务质量问题 。 网络层服务质量最主要的指标就是可靠性，包括是否有分组 丢失、重复、失序、连接及释放的时延等 。 根据不同类型的子网服务质量，OSI将传输协议分为5类：
0类协议：简单类，是面向A型网络服务的。其功能只是 建立一个简单的端到端的传输连接和在数据传输阶段具有将 长数据报文分段传输的功能。该类协议没有差错恢复和将多 条传输连接复用到一条网络连接上的功能。
（2）表示层
网络上不同的计算机对数据信息有不同的描述方法 。 表示层试图用一种抽象语法描述信息，以实现不同系统之间 信息表示的统一 。
网络各层的功能（3）Fra bibliotek用层应用层直接为各种应用服务。应用层是应用进程中与通信有关的 那部分环境空间。在这个空间内，对等的应用实体使用OSI各层提供 的服务交换有意义的信息。应用层的功能是向应用进程提供访问OSI 的手段。OSI在应用层中定义了几个重要的应用层标准，包括虚拟终 端标准VTP，用于不同类型的终端访问网络上不同的主机应用进程； 文件传输、访问和管理标准FTAM，用于不同等系统间能够在网络上 传输文件； 报文处理系统MHS用于对网络上使用非常普遍的电子邮件系统进行标 准化。
网络体系结构
网络体系结构网络体系结构，简称网络架构，指的是互联网整体架构的逻辑架构、物理架构和协议架构，它决定了互联网的功能、性能、可靠性和安全性，同时也为互联网的拓展和发展提供了基础支持。
一、逻辑架构网络逻辑架构是指网络系统中各个部分的功能和互相之间的关系。
它是网络系统最基本的部分，以分层的方式进行组织，从上至下分别是：应用层、传输层、网络层、数据链路层和物理层。
1. 应用层应用层是网络体系结构中最靠近用户的一层，它主要负责处理和管理用户与网络之间的信息交互。
在这一层上，包括了很多常见的协议，如HTTP、FTP、SMTP等。
2. 传输层传输层主要负责网络数据的传输和速率的控制，它负责把数据分成若干个数据包，并负责传输和接收。
这一层也包括了两个主要的协议：TCP和UDP。
3. 网络层网络层主要负责寻找最佳的路径，实现不同网络之间的数据传输，强调数据包在网络中的传输。
在这一层上最常见的协议是IP协议。
4. 数据链路层数据链路层位于物理层和网络层之间，主要负责将网络层传过来的数据包转换成适合物理层传输的数据包。
最常见的协议是以太网协议。
5. 物理层物理层负责传输和接收网络中的数据以及硬件的控制。
它决定了数据的传输速率、数据的格式和传输媒介等。
最常见的传输媒介是有线和无线两种。
二、物理架构网络物理架构是指网络系统中各个设备之间的连接方式和传输媒介等硬件设备的布局、位置和组成。
物理架构包括以下几种架构方式：1. 局域网（LAN）局域网是指在一个较小范围内的计算机网络，其覆盖范围通常在一个建筑物或者一个校园内。
局域网的传输速率非常快，最常常用的网线是双绞线。
2. 城域网（MAN）城域网是指在一个城市或者地理范围比较大的区域内的计算机网络。
城域网常用的传输媒介是光纤。
3. 广域网（WAN）广域网是指在一个大范围的区域内的计算机网络，它由多个局域网和城域网组成。
广域网的传输媒介是电话线路或者无线电波。
三、协议架构网络协议架构是指网络系统中使用的通信协议以及协议之间的关系。
计算机网络基础知识及体系结构
计算机网络基础知识及体系结构一、计算机网络基础知识1.计算机网络的定义：计算机网络是由若干台计算机及其互连设备（路由器、交换机等）通过通信链路和交换设备相互连接起来，共享资源并进行信息交换的系统。
2.通信协议：计算机网络中的通信是通过通信协议实现的。
通信协议规定了计算机之间信息的传输格式、传输方式、传输控制等规范。
3.网络拓扑结构：计算机网络中的拓扑结构有多种形式，常见的有总线型、环形、星型、树型等，不同的拓扑结构适用于不同的应用场景。
4.IP地址：IP地址是计算机在网络中的唯一标识，它由32位或128位二进制组成，用于定位计算机的位置。
5.域名系统（DNS）：DNS是将域名与IP地址进行映射的系统，通过DNS可以通过域名访问到具体的计算机。
6.网络地址转换（NAT）：NAT是一种将内部IP地址转换成公共IP 地址的技术，它可以实现多台计算机共享一个公共IP地址。
二、计算机网络体系结构1. TCP/IP体系结构：TCP/IP体系结构是Internet中最常用的体系结构，它分为四层：应用层、传输层、网络层和链路层。
-应用层：提供各种应用程序的网络服务，如HTTP、FTP、DNS等。
-传输层：提供可靠的端到端数据传输，如TCP、UDP等。
-网络层：负责数据的路由和转发，如IP等。
-链路层：将数据帧转化为比特流进行传输，如以太网、Wi-Fi等。
2.OSI参考模型：OSI参考模型是国际标准化组织（ISO）制定的一个网络体系结构，它分为七层：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
-物理层：负责电子信号的传输以及物理设备的连接和物理特性的定义。
-数据链路层：负责数据的分帧、差错检测和纠正，以及对物理层的错误控制。
-网络层：负责数据报的路由和转发。
-传输层：提供可靠的端到端传输和端口号的管理。
-会话层：负责建立、管理和终止会话。
-表示层：负责数据的加密解密、数据压缩和编码转换等。
-应用层：提供各种应用程序的网络服务。
《网络体系结构》课件
网络安全的未来发展
人工智能在网络安 全中的应用
人工智能可用于预测网络攻击
行为，加强网络安全防御。
区块链技术的网络 安全应用
区块链技术可以确保数据的安
全性和不可篡改性，用于加强
网络安全。
云安全的挑战与解决 方案
云安全面临着数据隐私和访问 控制等挑战，而安全监控和加 密技术则是解决这些挑战的关 键。
网络安全Байду номын сангаас决方案
谢谢观看！下次再见
网络体系结构的 演变
网络体系结构的演变从早期的单一主机到分布式计算，从 局域网演变到互联网，从传统的中心化体系结构到边缘计 算。
网络体系结构的演变
单一主机
网络仅由单一主机 组成
互联网
连接全球各地网络
边缘计算
在数据源附近进行 计算
分布式计算
多台计算机共同完 成任务
● 02
第2章 OSI参考模型
OSI参考模型概 述
防火墙
用于控制网络流量， 保护内部网络免受
外部攻击
加密技术
用于保护数据的机 密性和完整性
入侵检测系统
监控网络流量，及 时发现异常行为
01 网络攻击
包括DDoS攻击、恶意软件、黑客攻击等
02 数据泄露
包括敏感数据泄露、隐私泄露等
03 合规要求
如GDPR、HIPAA等要求的合规性
网络安全的未来发展
未来，人工智能将被广泛应用于网络安全领域，帮助提高网 络安全的智能化水平。区块链技术的发展也将为网络安全带 来更多创新。同时，云安全将面临挑战，但也必将迎来更多 解决方案。
网络体系结构的分类
分布式体系结 构
多个网络间互相连 接
对等体系结构
网络体系结构

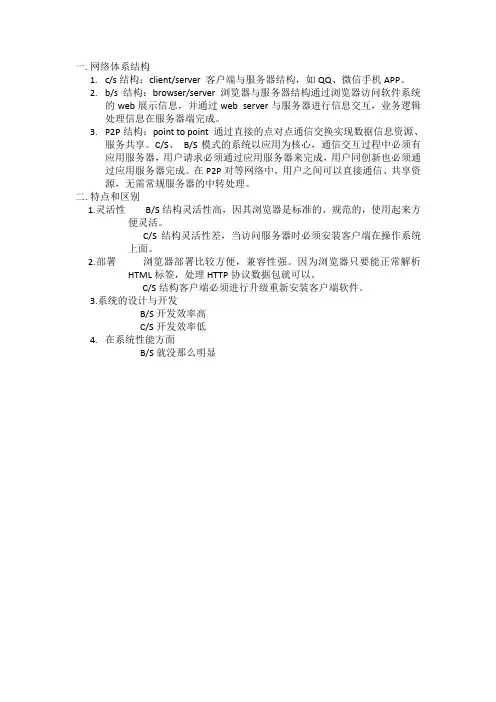

一.网络体系结构
1.c/s结构：client/server 客户端与服务器结构，如QQ、微信手机APP。
2.b/s结构：browser/server 浏览器与服务器结构通过浏览器访问软件系统
的web展示信息，并通过web server与服务器进行信息交互，业务逻辑处理信息在服务器端完成。
3.P2P结构：point to point 通过直接的点对点通信交换实现数据信息资源、
服务共享。
C/S、B/S模式的系统以应用为核心，通信交互过程中必须有应用服务器，用户请求必须通过应用服务器来完成，用户同创新也必须通过应用服务器完成。
在P2P对等网络中，用户之间可以直接通信、共享资源，无需常规服务器的中转处理。
二.特点和区别
1.灵活性B/S结构灵活性高，因其浏览器是标准的、规范的，使用起来方
便灵活。
C/S结构灵活性差，当访问服务器时必须安装客户端在操作系统上面。
2.部署浏览器部署比较方便，兼容性强。
因为浏览器只要能正常解析
HTML标签，处理HTTP协议数据包就可以。
C/S结构客户端必须进行升级重新安装客户端软件。
3.系统的设计与开发
B/S开发效率高
C/S开发效率低
4.在系统性能方面
B/S就没那么明显。

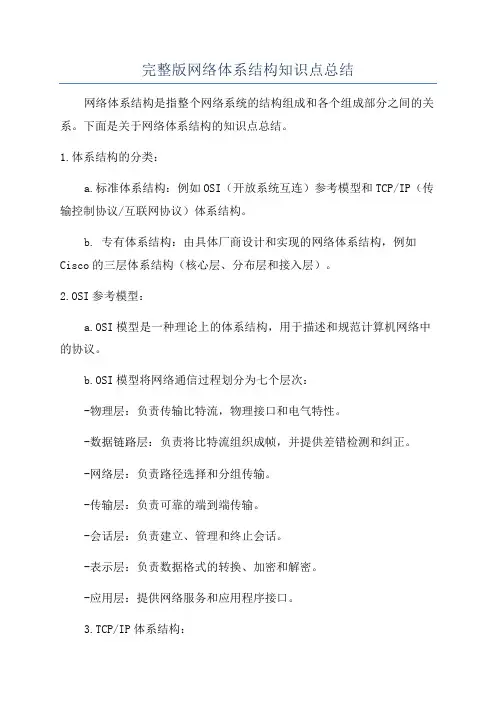

完整版网络体系结构知识点总结
