(整理)材料的光学性能测试.
材料科学实验讲义(一级实验指导书)东华大学材料科学与工程中心实验室汇编2009年7月一、实验目的和要求1、掌握透过率、全反射和漫反射测定的基本原理；2、掌握透过率、全反射和漫反射测定的操作技能；3、测定聚合物膜和无机非金属材料的薄膜的透过率和全反射率，学会测定无机材料粉末的漫反射光谱。
4、针对不同的材料形式(如薄膜，粉末等)能判断该如何选择不同的测试模式。
二、实验原理光学性能是材料的重要也是最常用的性能之一，薄膜、陶瓷、玻璃、粉末、聚合物、人工晶体甚至胶体的性能评价都离不开光学性能的表征。
本实验中所涉及到材料的光学性能主要是指透过率、反射率尤其是漫反射模式测定的反射率等光学性能的测定，涉及的材料包括聚合物、粉末和玻璃等。
在通常所用的分光光度法中，常常将待测定的物质溶解在溶剂中，通过比色来定性或定量物质的含量或浓度等。
一些无机粉末或者聚合物本身并不溶于常见的溶剂中，将这些不溶解的物质分散在液体介质中得到的是消光光谱而不是吸收光谱，测定的是消光(Extinction)而不仅仅是吸收(Absorption)。
另外，对薄膜材料来说，能进行原位测定是重要的，因为在溶解过程中往往改变了材料的状态，所测定的也不再是实际应用中所要知道的结果。
薄膜、粉末等是实际应用中常见的材料形式，这些材料的光学性能的测定对材料提出了更高的要求。
目前中高档的紫外-可见分光光度计均可选配积分球附件来测定物质的漫反射光谱(UV-vis diffuse reflenctance spectrum，UV-vis DRS)，UV-vis DRS特别适用粉末样品的测定。
聚合物、聚合物与无机物的杂化材料、多种无机化合物半导体均可用UV-vis DRS进行测定。
带积分球的分光光度计还可测定玻璃、有机玻璃、塑料制品的透过率和反射率等。
下面就有机物、无机物和化合物的紫外－可见光谱的原理作详细的介绍：1、有机物的紫外—可见吸收光谱：分子的紫外—可见吸收光谱是基于物质分子吸收紫外辐射或可见光，其外层电子跃迁而成，又称分子的电子跃迁光谱。
紫外—可见分光光度法是基于物质分子的紫外—可见吸收光谱而建立的一种定性、定量分析方法。
有机化合物此外吸收光谱(电子光谱)是由分子外层电子或价电子跃迁所产生的。
按分子轨道理论，有机化合物分子中有：成键σ轨道，反键σ*轨道；成键π轨道，反键π*轨道(不饱和烃)；另外还有非键轨道(杂原子存在)。
各种轨道的能级不同，如图1所示。
*σπnπσ轨道*σ轨道*π非键轨道轨道π轨道σ图1 有机物的电子跃迁相应的外层电子和价电子有三种：σ电子、π电子和n 电子。
通常情况下，电子处于低的能级(成键轨道和非键轨道)。
当用合适能量的紫外光照射分子时，分子可能吸收光的能量，而又低能级跃迁到反键*轨道。
在紫外可见光区，主要有下列几种跃迁类型：①N→V跃迁：电子又成键轨道跃迁到反键轨道，包括σ→σ*；π→π*跃迁。
②N→Q跃迁：分子中未成键的n 电子跃迁到反键轨道，包括n→σ*；n→π*跃迁。
③N→R跃迁：σ电子逐级跃迁到各高能级，最后脱离分子，使分子成为分子离子的跃迁。
(光致电离)④电荷迁移跃迁：当分子形成配合物或分子内的两个大π体系相互接近时，外来辐射照射后，电荷可以由一部分转移到另一部分，而产生电荷转移吸收光谱。
可见，有机化合物一般主要有4种类型的跃迁：n→π*、π→π*、n→σ*和σ→σ*。
各种跃迁所对应的能量大小为n→π*< π→π*< n→σ*< σ→σ*。
2、无机化合物的紫外吸收光谱：产生无机化合物紫外、可见吸收光谱的电子跃迁形式，一般分为两大类：电荷迁移跃迁和配位场跃迁。
许多无机配合物有电荷迁移跃迁所产生的电荷迁移吸收光谱。
电荷迁移跃迁：指络合物吸收了可见-紫外光后，电子从中心离子的某一轨道跃迁到配位体的某一轨道，或从配位体的某一轨道跃迁到与中心离子的某一轨道。
所产生的吸收光谱称为电荷迁移吸收光谱。
(相当于内氧化还原反应)。
一般可表示为：M n+-L b-→ M(n+1)+-L(b+1)-(hν)[Fe3+-SCN-]2+→[Fe2+-SCN]2+(这就是配合物λmax=490nm为血红色原因)金属配合物的电荷转移吸收光谱，有三种类型：(1) 电子从配体到金属离子：相当于金属的还原。
(2) 电子从金属离子到配体：产生这种跃迁的必要条件是金属离子容易被氧化(处于低氧化态)，配位体具有空的反键轨道，可接受从金属离子转来的电子，如吡啶、2,2'-联吡啶，1,10-二氮杂菲及其衍生物等，这类试剂易与可氧化性的Ti(III)、Fe(II)、V(II)、Cu(I)等结合，生成有色配合物，反应过程中，电子从主要定域在金属离子的d 轨道，转移到配位体的π轨道上。
(3) 电子从金属到金属：配合物中含有两种不同氧化态的金属时，电子可在其间转移，这类配合物有很深的颜色，如普鲁士蓝KFe[Fe(CN)6]，硅(磷、砷)钼蓝H8[SiMo2O5(Mo2O7)5]等。
过度金属离子与含生色团的试剂反应所生成的配合物以及许多水合无机离子，均可产生电荷迁移跃迁。
如，Fe2+--1，10邻二氮菲及Cu+--1，10邻二氮菲配合物。
又如，Fe3+OH-→ Fe2+HO(hν)此外，一些具有d10电子结构的过度元素形成的卤化物及硫化物，如AgBr、HgS 等，也是由于这类跃迁而产生颜色。
电荷迁移吸收光谱出现的波长位置，取决于电子给予体和电子接受体相应电子轨道的能量差。
若中心离子的氧化能力越强，或配位体的还原能力越强，则发生跃迁时需要的能量越小，吸收光波长红移。
电荷迁移吸收光谱的ε一般在103~104之间，其波长通常处于紫外区。
(4) 配位场跃迁配位场跃迁包括d - d 跃迁和f - f 跃迁。
元素周期表中第四、五周期的过度金属元素分别含有3d和4d轨道，镧系和锕系元素分别含有4f和5f轨道。
在配体的存在下，过度元素五个能量相等的d轨道和镧系元素七个能量相等的f轨道分别分裂成几组能量不等的d轨道和f轨道。
当它们的离子吸收光能后，低能态的d电子或f电子可以分别跃迁至高能态的d 或f轨道，这两类跃迁分别称为d - d 跃迁和f - f 跃迁。
由于这两类跃迁必须在配体的配位场作用下才可能发生，因此又称为配位场跃迁。
例如[Co(NH3)5X]n+的吸收光谱，其中d - d 跃迁属配位场跃迁。
配位场跃迁吸收光谱的ε一般在10-1～102之间，其波长通常处于可见区。
ε较小，所以在定量分析上用途不大，但可用于研究无机化合物的结构及键合理论。
这里还要特别强调有一类化合物半导体，按照能带理论，其导带是部分被填充的。
其最高被占用轨道和最低未填充轨道之间的能量差称为带隙，其吸收光谱不再是吸收峰而是一个吸收带边界。
如我们常常说锐钛矿相的二氧化钛的带隙为3.2eV，吸收波长在387nm或以下的光。
氧化锌的带隙为3.37eV，吸收波长在370nm或以下的光。
硒化镉则有点不同，其往往也有一个较明显的吸收峰，其较大的晶粒带隙为1.8eV，吸收波长在688nm或以下的光。
但硒化镉晶粒的吸收光谱具有明显的尺寸效应如：晶粒尺寸为5.6nm，其吸收带边界为610nm；晶粒尺寸为4.1nm，其吸收带边界为560nm；晶粒尺寸为2.8nm，其吸收带边界为505nm (S. Neeleshwar, et al. Size-dependent properties of CdSe quantum dots, Physical Review B 2005, 71, 201307(R))，相应的吸收光谱如图2所示。
3、紫外－可见吸收光谱(UV-vis)及漫反射光谱(DRS)物质受光照射时，通常发生两种不同的反射现象，即镜面反射和漫反射。
镜面反射如同镜子反射一样，光线不被物质吸收，反射角等于入射角，反射光束是平行的。
图3为镜面反射和漫反射的示意，注意较粗糙的表面主要发生漫反射，对于很多粉末样品，将其压片后其表面是粗糙的，可通过一个积分球的附件来测定粗糙表面的漫反射光谱。
积分球是一个内壁涂有高反射率的物质(如硫酸钡)球形附件，可将压片后粉末的漫反射光谱收集起来，通过光电倍增管来定量测定光信号的强弱。
3004005006007002.8nm4.1nm5.6nmWavelength(nm)A b s o r b a n c e (a r b . u n i t )图2 氯仿介质中不同晶粒尺寸的硒化镉的吸收光谱(插入的图为硒化镉的高分辨透射电镜照片)图3 镜面反射和漫反射的区别对于粒径极小的超细粉体，主要发生的是漫反射。
漫反射满足 Kubelka-Munk 方程式：S K R R =-∞∞2)1(2 (1)式(1)中K 为吸收系数，与吸收光谱中的吸收系数的意义相同，S 为散射系数，R ∞表示无限厚样品的反射系R 的极限值。
实际上，反射系数R 通常采用与一已知的高反射系数(R ∞≈1)标准物质比较来测量，测定R ∞(样品)/R ∞(标准物)比值，将此比值对波长作图，构成一定波长范围内该物质的反射光谱。
常用的标准物质为硫酸钡粉末。
三、实验设备采用北京普析通用的TU-1901型双光束紫外－可见分光光度计，仪器配有IS19-1积分球，积分球的直径约为60mm 。
主要的功能有：1、吸光度测量：为用户提供单点或多点读数的功能，测量1～10个波长处的吸光度或透过率并可按设定的公式进行科学度算。
还可计算平均值及四则运算结果。
2、光谱扫描：为用户提供指定波段范围的扫描功能，支持Abs、T% 和能量方式。
可进行重复扫描。
按设定的波长范围进行吸光度或透过率的谱图扫描并可进行各种数据处理，如峰值检出，导数光谱，谱图运算等。
多通道光谱测量，彩色曲线显示与打印，配各种数据处理功能，能满足各行各业的需求。
3、定量计算：单波长，双波长，三波长及微分定量，定量测定的工作曲线制作更加方便，可实现多达20点的1～4次曲线回归，对吸光度非线性样品也可实现准确测定。
用户可根据不同的需要进行选择。
4、时间扫描：为用户提供定点波长的时间扫描功能。
在设定的1～10个波长处进行吸光度或透过率的时间扫描并可进行各种数据处理，如峰值检出，谱线微分，谱线运算等。
用户可根据不同的需要对扫描时间、间隔时间和采样点进行设置。
同时，还可以对时间增量进行设置。
时间扫描与光谱扫描类似，都具有重复扫描的功能。
5、性能指标波长范围190nm～900nm波长准确度±0.3nm(开机自动校准)波长重复性0.1nm光谱带宽TU-1900: 2nm；TU-1901: 0.1nm、0.2nm、0.5nm、1.0nm、2.0nm、5.0nm 杂散光≤0.010%T(220nm，NaI：340nm，NaNO2)光源转换自动切换(可在320nm～380nm波段范围内任意设定)光度方式透过率、吸光度、反射率，能量光度范围-4.0～4.0Abs光度准确度±0.002Abs (0～0.5Abs)、±0.004Abs (0.5～1.0Abs)、±0.3%T (0～100%T) 光度重复性0.001Abs (0～0.5Abs)、0.002Abs (0.5～1Abs)基线平直度±0.001Abs基线漂移0.0004Abs/h(500nm，0Abs预热后)噪声±0.0004Abs主机光源插座型长寿命溴钨灯及氘灯(更换灯后无须调整)检测器光电倍增管样品室可选配八联样品池架，积分球附件等体积587×562×260mm重量30kg四、实验内容和实验步骤1、胶体的消光光谱实际上胶体对光仍有部分散射，所以标准的样品池得到的是消光光谱而不是吸收光谱。
光学元件的制备与性能测试
光学元件的制备与性能测试光学元件是现代光学领域中的重要组成部分。
它们广泛应用于成像系统、激光器、光纤通信和其他领域。
在光学元件的制备与性能测试方面，科技工作者们不断推进技术水平，旨在提高光学元件的品质和性能，提高光学元件在实际应用中的效能。
制备光学元件的技术主要包括制造工艺和材料选择。
目前，常用的光学元件制造工艺主要有光学薄膜沉积、离子束抛光和3D打印等。
各种工艺各有特点，应根据不同的需求进行选择。
光学薄膜沉积是一种制备光学元件的常用工艺。
它是在光学元件的表面沉积一层高反射率或低反射率的薄膜，使光能够更好地进入或退出元件中。
该技术具有高效、规则性好、成本低等特点，常用于抗反射膜、滤光器等光学元件的制作。
离子束抛光（IBF）是一种高度自动化的加工技术，可用于制造高精度光学元件，并具有优异的光学性能。
IBF的加工速度快，表面质量高，加工精度高，是一种十分理想的磨削、抛光、铣削和雕刻工艺。
3D打印技术也常用于光学元件的制造。
该技术在光学领域中被称为“数字式制造技术”，通常采用定向光固化、粉末烧结和光束材料沉积等多种方法进行制造。
与传统加工方法相比，3D打印技术具有设计自由度高、加工周期短、生产成本底等特点。
除了制造工艺外，材料的选择也对光学元件的性能和使用寿命产生着重要影响。
常用的光学材料包括玻璃、石英、单晶材料和纳米材料。
玻璃和石英是光学元件中常用的材料，晶体材料和纳米材料的使用范围相对较窄，主要用于特殊应用。
光学元件的性能测试是评价其品质和性能的重要手段。
性能测试的方法主要包括光学测试和物理测试。
常用的光学测试方法有透射率测量、折射率测量、反射率测量、光谱测量、激光输出测量等。
透射率、折射率和反射率是光学元件性能测试中最基本的参数，必须精确可靠地测量。
光谱测量可用于分析光学元件的光学特性和机理，激光输出测量是激光器性能测试中的重要内容。
物理测试主要包括强度测试、温度测试和湿度测试等。
强度测试是测试光学元件的耐用程度、物理强度和耐冲击性。
光学材料的力学性能测试与分析
光学材料的力学性能测试与分析光学材料作为一种特殊的材料，在实际应用中承受着各种形式的力学应力，因此对其力学性能进行测试与分析显得尤为重要。
本文将介绍光学材料的力学性能测试方法及其分析。
一、试验样品的制备光学材料力学性能测试的首要步骤是制备试验样品。
样品的尺寸和形状应该符合相应的标准或要求，并且应该考虑到材料的各向异性特性。
对于透明材料，应避免出现任何表面缺陷，以保证测试结果的准确性。
二、静态力学性能测试1. 弹性模量测试弹性模量是评估材料在受到力作用时发生形变的能力，通常通过压缩试验或拉伸试验进行测试。
在测试中，需测量应力-应变曲线，进而计算得到弹性模量。
2. 剪切强度测试剪切强度是评估材料在受到切割力作用时的抵抗能力，通常通过剪切试验来确定。
在试验中，需施加一定的剪切力，记录材料的应力-应变曲线，以得到剪切强度值。
3. 硬度测试硬度测试是评估材料抵抗表面变形和塑性变形的能力，常用的测试方法有洛氏硬度、维氏硬度等。
通过在试样表面施加一定负荷，并测量压痕的深度或直径，得出相应的硬度值。
三、动态力学性能测试动态力学性能测试主要是对材料在振动或冲击等动态载荷下的性能进行评估。
1. 振动测试振动测试主要包括固有频率和阻尼比的测量。
通过在试样上施加一定频率和振幅的振动，利用高精度传感器测量振动频率和振幅的变化，进而计算得到固有频率和阻尼比。
2. 冲击测试冲击测试主要评估材料在接受突发冲击时的性能表现。
通过在试样上施加冲击载荷，记录载荷与位移或时间的关系，以得到冲击应力和应变曲线，从而评估材料的抗冲击能力。
四、力学性能分析在得到试验数据后，还需要对其进行力学性能分析。
根据不同的测试方法和试验结果，可以进行以下分析：1. 弹性模量与材料的组成、晶体结构和晶格缺陷之间的关系分析，以确定材料的力学特性。
2. 剪切强度与材料的晶体结构、晶面取向以及晶格缺陷之间的关系分析，了解材料的受力性能和断裂机制。
3. 硬度值与材料的晶体结构、晶格缺陷以及内部应力之间的关系分析，评估材料的硬度和抗刮擦性能。
物理实验技术中的材料光学测试方法与技巧
物理实验技术中的材料光学测试方法与技巧引言：物理实验技术在材料光学测试中起着重要作用。
光学测试是通过对材料和器件的光学性质进行测量，以获取关于材料结构、光学常数、光学性能等信息的方法和技巧。
本文将介绍一些常见的物理实验技术中的材料光学测试方法与技巧。
一、透射光谱测试方法与技巧透射光谱测试是一种常见的光学测试方法，通过测量材料透射的光谱信息，可获得材料的吸收、折射和透明度等性质。
在进行透射光谱测试时，应注意以下技巧：1. 样品制备：样品的制备对透射光谱测试结果具有重要影响。
应尽量保证样品的均匀性和表面平整度，避免因不均匀或不平整样品而引起的测试误差。
2. 光源选择：透射光谱测试中，光源的选择直接影响到测量结果的准确性。
合适的光源应具有较宽的光谱范围和高的亮度，如白炽灯、氘灯等。
3. 仪器校准：在进行透射光谱测试前，应对测试仪器进行校准，以确保测量结果的准确性和可靠性。
二、反射光谱测试方法与技巧反射光谱测试是一种常用的光学测试方法，通过测量材料反射的光谱信息，可以分析材料的表面性质、反射率以及折射率等。
在进行反射光谱测试时，应注意以下技巧：1. 样品制备：样品的制备对反射光谱测试结果有着重要影响。
应尽量避免样品的表面存在氧化层、污染物等，以确保测试结果的准确性。
2. 光源选择：反射光谱测试中，光源的选择对测量结果有较大影响。
合适的光源应具有宽波长范围、高亮度和稳定性。
常见的光源有氘灯、钨灯等。
3. 光谱分析：反射光谱测试结果需要进行光谱分析处理，以获得所需的材料信息。
常用的光谱分析方法有高斯拟合、傅里叶变换等。
三、激光扫描显微镜（LSCM）技术激光扫描显微镜是一种常见的材料光学测试技术，通过利用激光束对材料进行扫描，可以获得高分辨率的表面形貌和结构信息。
在使用激光扫描显微镜进行测试时，应注意以下技巧：1. 样品制备：样品制备时应注意选择适当的材料和制备方法，以确保样品的完整性和光学性能。
2. 扫描参数选择：在进行激光扫描显微镜测试时，应合理选择扫描参数，如扫描速度、激光功率等，以获取清晰的图像和可靠的测试结果。
材料光学性能的测试与分析
材料光学性能的测试与分析在现代科学研究中占据着重要地位。
光学性能是指材料对光的吸收、反射和透射等相关特性。
通过对材料的光学性能进行测试与分析，可以深入了解材料的光学特性，为材料的应用提供理论依据和技术支持。
一、材料光学性能的测试方法1. 可见光透射率测试可见光透射率是材料对可见光的透过能力，常用的测试方法有透射率计、分光光度计等。
通过测试可见光透射率，可以评估材料对可见光的透过程度，为光学材料的选择提供有力的依据。
2. 紫外可见吸收光谱分析紫外可见吸收光谱是材料在紫外可见光区域吸收光的特性，通过分析材料的紫外可见吸收光谱，可以了解材料的吸光性能和颜色特征，为材料的光学应用提供参考。
3. 光学薄膜反射率测试光学薄膜反射率是指薄膜对入射光的反射能力，通过测试光学薄膜的反射率，可以评估薄膜的反射性能，为光学镜片、光学器件等的设计提供支撑。
4. 光学材料的色散性测试色散性是光学材料对不同波长光的折射率差异，通过测试光学材料的色散性，可以了解材料对光的色散效应，为光学器件的设计和应用提供理论指导。
二、材料光学性能的分析手段1. 数据处理与分析在测试材料光学性能时，产生大量的数据，需要进行数据处理与分析。
常用的数据处理方法有统计分析、图像处理、光谱分析等，通过数据处理与分析，可以从大量的数据中提取出有用的信息，为研究提供支持。
2. 光学性能的理论分析除了实验数据的处理与分析，还需进行光学性能的理论分析。
通过光学理论模型的建立与分析，可以深入了解材料的光学特性，为材料的应用提供理论依据。
3. 光学性能的相关性分析光学性能是综合性能，与材料的组分、结构等因素密切相关。
通过光学性能与材料组分、结构等因素的相关性分析，可以揭示光学性能形成的原因，为提高材料的光学性能提供思路。
三、材料光学性能的应用1. 光学镜片与光学器件材料的光学性能直接影响光学镜片和光学器件的性能。
通过对材料光学性能的测试与分析，可以筛选出适合的材料，为光学镜片与光学器件的设计提供参考。
化学领域中的材料性能测试方法
化学领域中的材料性能测试方法材料性能测试是化学领域中至关重要的一项工作。
它对于研发和制造各种化学材料，如金属、塑料、橡胶、高分子材料等，具有重要的指导作用。
通过材料性能测试，可以评估材料的力学性能、热学性能、电学性能、光学性能等，为材料的研发和应用提供科学依据。
1. 力学性能测试方法力学性能是材料工程中最常见的性能之一，主要包括材料的强度、韧性、硬度等指标。
常用的力学性能测试方法有拉伸试验、压缩试验、弯曲试验等。
拉伸试验是一种常见的力学性能测试方法，通过对试样施加正向力来测定材料的抗拉强度、屈服强度和延伸率等。
压缩试验用于测定材料的抗压强度和变形特性，常用于金属和陶瓷材料的测试。
弯曲试验则用于测定材料的弯曲强度和弯曲模量。
2. 热学性能测试方法热学性能测试涉及材料的导热性、热膨胀性等性能指标。
导热性测试是一种常用的热学性能测试方法，主要用于测定材料的导热系数。
常见的导热性测试方法有热传导仪法和热释电法等。
热膨胀性测试用于测定材料的线膨胀系数和体膨胀系数，常见的测试方法有膨胀仪法和激光干涉法等。
3. 电学性能测试方法电学性能测试是研究材料的电导率、介电常数等电学性质的方法。
电导率测试是电学性能测试中的重要方法之一，用于测定材料的电导率和电阻率。
常用的电导率测试方法有四探针法、电导率仪器法等。
介电常数测试用于测定材料在电场作用下的电导率和介电耗散因子，常见的测试方法有介电分析法和介电谐振法等。
4. 光学性能测试方法光学性能测试主要用于研究材料的光学特性，如折射率、透射率、反射率等。
透射率测试是光学性能测试中的一种常用方法，用于测定材料对光的透明程度。
反射率测试用于测定材料对光的反射能力，常见的测试方法有透射—反射法和半球积分法等。
折射率测试用于测定材料在光场中的折射性能，常用的测试方法有折射光栅法和竖直玻璃分杯法等。
总结而言，化学领域中的材料性能测试方法涵盖了力学性能、热学性能、电学性能和光学性能等多个方面。

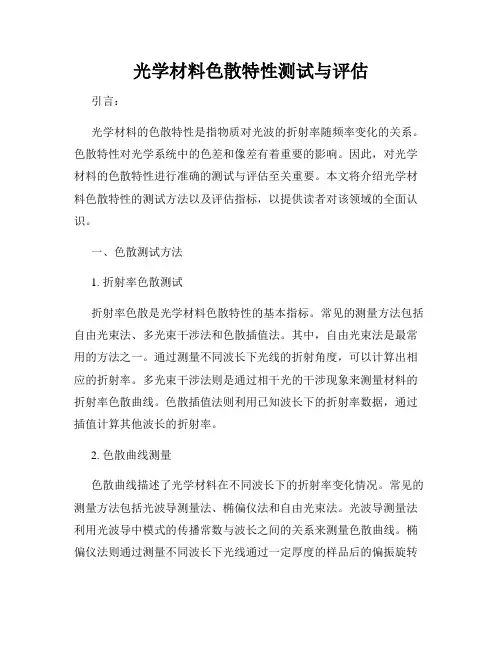

光学材料色散特性测试与评估

光学材料色散特性测试与评估引言：光学材料的色散特性是指物质对光波的折射率随频率变化的关系。
色散特性对光学系统中的色差和像差有着重要的影响。
因此，对光学材料的色散特性进行准确的测试与评估至关重要。
本文将介绍光学材料色散特性的测试方法以及评估指标，以提供读者对该领域的全面认识。
一、色散测试方法1. 折射率色散测试折射率色散是光学材料色散特性的基本指标。
常见的测量方法包括自由光束法、多光束干涉法和色散插值法。
其中，自由光束法是最常用的方法之一。
通过测量不同波长下光线的折射角度，可以计算出相应的折射率。
多光束干涉法则是通过相干光的干涉现象来测量材料的折射率色散曲线。
色散插值法则利用已知波长下的折射率数据，通过插值计算其他波长的折射率。
2. 色散曲线测量色散曲线描述了光学材料在不同波长下的折射率变化情况。
常见的测量方法包括光波导测量法、椭偏仪法和自由光束法。
光波导测量法利用光波导中模式的传播常数与波长之间的关系来测量色散曲线。
椭偏仪法则通过测量不同波长下光线通过一定厚度的样品后的偏振旋转角度来得到色散曲线。
自由光束法是一种间接方法，通过测量光线通过样品后的干涉条纹的移动来反推色散曲线。
二、色散特性评估指标1. 高色散材料评估指标高色散材料在光学器件设计中具有重要的应用。
其中，对于光纤通信系统来说，色散特性对于信号传输的带宽和传输距离有着重要的影响。
常见的评估指标包括色散系数和色散均匀性。
色散系数是描述材料色散特性的量化指标，数值上表征了光波在材料中传播时频率的变化量。
色散均匀性则反映了材料色散特性的一致性和稳定性。
2. 超快激光器材料评估指标超快激光器是研究光学、光谱学和生物医学领域的重要工具。
超快激光器材料的色散特性对于脉冲宽度、功率、光束质量等具有直接影响。
评估超快激光器材料的指标包括色散折射率、色散曲线平坦度和高阶色散。
色散折射率描述了材料对于不同频率光波的折射率变化，平坦度则反映了材料色散曲线的均匀性。
物理实验技术中的材料光学性能测试方法与技巧
物理实验技术中的材料光学性能测试方法与技巧引言：材料光学性能是指材料对光的传播和相互作用的特性，其中包括折射率、透射率、吸收系数等。
在物理实验中，准确测量材料的光学性能对于材料研究和应用具有重要意义。
本文将介绍几种常见的材料光学性能测试方法与技巧。
一、透射率测试方法与技巧透射率是指光线穿过材料后的光强与入射光强之比。
常用的透射率测试方法有透射光强度法和透射光谱法。
1. 透射光强度法：这种方法使用光强计测量透射光通过样品后的光强度，然后将其与入射光强度比较，计算出透射率。
为保证结果的准确性，需要注意以下几点：(1) 选择适当的检测器：不同波长的光有不同的特性，所以在选择检测器时，要根据具体的实验目的和样品特性选择波长范围合适的检测器。
(2) 标定仪器：在进行测量前，需要对光强计进行标定，通过与已知透射率的样品进行对比，校准仪器的灵敏度。
(3) 控制背景干扰：为了准确测量透射光强度，需要尽量排除其他光源的干扰。
可以使用屏蔽罩或者黑色背景来减少背景干扰。
2. 透射光谱法：透射光谱法是通过分析透射光在不同波长下的强度变化，来获得材料的透射率谱线。
常用的设备有分光光度计和光谱仪。
在进行透射光谱测量时，需要注意以下几点：(1) 样品制备：为了得到准确的透射谱线，需要制备均匀的样品。
如果样品不均匀，可能会导致透射光的吸收不均匀，进而影响透射光谱的测量结果。
(2) 分光光度计的选择：根据需要测量的波长范围，选择合适的分光光度计。
如果测量范围较广，可以考虑使用光谱仪以获取更多的光谱信息。
(3) 数据处理与分析：测量完毕后，需要对获得的谱线进行数据处理和分析，如计算透射率的平均值、绘制透射率曲线等。
在数据处理和分析时，要注意有效数字的处理，以提高测量结果的准确性和可靠性。
二、折射率测试方法与技巧折射率是指光线由一种介质射向另一种介质时，入射角和折射角的比值。
测量材料的折射率可以通过光束偏转法或光栅光谱仪测量。
1. 光束偏转法：这种方法是通过测量入射光线经过材料后的偏转角度来计算折射率。
材料物理性能(第四章材料的光学性能)
以上是关于材料物理性能(第四章材 料的光学性能)的高质量文案，包含 了各个层级的标题和与标题相关的
内容列表。
谢谢大家
汇报人：AIPPT 汇报时间：202X.XX
材料物理性能(第四章材料的光学性能)
汇报人：AIPPT 汇报时间：202X.XX
目录
光学性能概述
折射率的影响因素
光学性能的应用
01
光学性能概述
光学性能的定义和重要性
光学性能的定义
光学性能是指材料在光学方面的表现和特性。 它包括折射率、透过率、反射率、发光性能等指标。
光学性能的重要 性
光学性能直接影响材料在光学器件中的应用效果。 各种光学性能指标的优化可以提高光学器件的性能和效率。
折射率的调控可以实现透镜和棱镜的光学性能优化。 合适的折射率分布可以消除光学器件的像差。
02
光纤和光波导的应用
折射率的调控可以实现光纤和光波导的传输性能优化。 通过改变折射率分布可以实现光信号的传输和调控。
光学涂层和薄膜的设计
反射镜和透射镜的设计
反射镜和透射镜的光学性能与材料的折射率相关。 通过合适的折射率调控可以实现涂层的光学性能优化。
光学滤波器和频率选择器的应用
光学滤波器和频率选择器的设计依赖于材料的折射率。 材料的折射率调控可以实现滤波器和选择器的工作波长。
光学材料的发光性能优化
发光材料的选择和设计
不同发光材料具有不同的能带结构和发光性能。 通过选择合适的发光材料可以实现发光器件的效率和亮度优化。
光电子器件的应用
光电子器件的光学性能与材料的发 光性能相关。
杂质和掺杂物的影响
杂质和掺杂物的引入会改变材料的折射率。 杂质和掺杂物的能带结构和晶体结构对折射 率有影响。
物理实验技术中的材料光学性能测试方法与实验技巧
物理实验技术中的材料光学性能测试方法与实验技巧在物理实验中，材料光学性能的测试是非常重要的一部分。
光学性能的研究不仅能帮助了解材料的特性，还能为材料的设计和应用提供依据。
本文将探讨一些常用的材料光学性能测试方法以及相关实验技巧。
一、红外光谱分析红外光谱分析是通过测量材料在红外光波段的吸收和散射来研究其结构和性质的方法。
在实验中，常用的红外光谱仪可以将红外光分解成不同波长的光束，然后测量样品在不同波长下的吸收强度。
这些数据可以用来确定材料的结构和化学成分。
在进行红外光谱分析时，有几个实验技巧需要注意。
首先，样品的制备非常关键。
样品应该被制备成足够薄且均匀的膜状，以确保光线可以透过样品并产生可靠的数据。
其次，在进行红外光谱测量时，需要确保所使用的仪器和设备的精确度和稳定性。
最后，在分析数据时，应将测量结果与已知标准进行对比，以确定样品的成分和结构。
二、紫外可见光谱分析紫外可见光谱分析是通过测量材料在紫外和可见光波段的吸收和散射来研究其颜色和光学特性的方法。
在实验中，常用的紫外可见光谱仪可以控制不同波长的光束照射到样品上，并测量样品在不同波长下的吸收强度。
这些数据可以用来确定材料的颜色和透明度。
在进行紫外可见光谱分析时，同样需要注意样品的制备和测量条件的准确性。
为了得到准确的结果，样品应该被制备成透明且均匀的薄片或溶液。
此外，应该进行数据的后处理，包括对吸收强度进行归一化和峰值的准确定位。
这些步骤可以提高结果的可靠性。
三、激光衍射实验激光衍射实验是用于研究材料结构和表面形貌的重要方法。
在实验中，通过将激光束照射到样品上，并观察样品表面的激光衍射图案，可以推断出样品的结构和形貌特征。
这种实验技巧在材料科学、纳米技术和生物学等领域广泛应用。
在进行激光衍射实验时，需要注意保证激光的稳定性和定位精度。
此外，样品的制备也是关键的一步。
样品应该被制备成光滑且均匀的表面，以确保激光的衍射图案能够清晰可见。
在观察和记录激光衍射图案时，应注意使用适当的检测器和图像处理软件，以获取准确的数据和图像。
材料综合实验报告
材料综合实验报告材料综合实验报告导言：材料科学是一门研究材料性质、结构和性能的学科，其研究对象包括金属、陶瓷、聚合物等各类材料。
为了深入了解材料的性能和应用，我们进行了一系列综合实验。
本报告将对实验过程、结果和结论进行详细描述和分析。
实验一：材料力学性能测试在这个实验中，我们选择了两种常见的材料，金属和聚合物，来测试它们的力学性能。
首先，我们使用万能材料试验机对金属样品进行拉伸实验。
通过加载和测量样品上的力和位移，我们获得了应力-应变曲线。
曲线的斜率表示了材料的弹性模量，而曲线的最大值则表示了材料的屈服强度。
接下来，我们对聚合物样品进行了压缩实验。
通过加载和测量样品上的力和位移，我们获得了应力-应变曲线。
通过比较两种材料的力学性能，我们可以得出结论：金属具有较高的强度和刚度，而聚合物则具有较高的韧性和延展性。
实验二：材料热性能测试热性能是材料在高温下的表现，对于材料的应用非常重要。
在这个实验中，我们选择了陶瓷和聚合物两种材料，通过热重分析仪对它们的热性能进行测试。
首先，我们将样品放入热重分析仪中，然后逐渐升温。
在升温过程中，热重分析仪会测量样品的质量变化，并绘制质量-温度曲线。
通过分析曲线，我们可以得出结论：陶瓷具有较高的热稳定性，能够在高温下保持较好的性能，而聚合物则具有较低的热稳定性，会在高温下发生分解或熔化。
实验三：材料电性能测试电性能是材料在电场作用下的表现，对于电子器件的设计和制造至关重要。
在这个实验中，我们选择了金属和半导体两种材料，通过电阻测试仪对它们的电性能进行测试。
首先，我们将样品连接到电阻测试仪上，然后施加电压并测量通过样品的电流。
通过计算电阻值，我们可以得出结论：金属具有较低的电阻，能够有效导电，而半导体则具有较高的电阻，能够在一定条件下控制电流的流动。
实验四：材料光学性能测试光学性能是材料对光的相互作用的表现，对于光学器件的设计和制造非常重要。
在这个实验中，我们选择了玻璃和塑料两种材料，通过光谱仪对它们的光学性能进行测试。
