Revit基本操作说明
Revit基础教程快速入门指南
Revit基础教程快速入门指南Revit是一款由美国Autodesk公司开发的建筑信息模型（BIM）软件，可以帮助建筑师、设计师和工程师在建筑项目的规划、设计和施工过程中进行协作和信息共享。
本文将为各位读者提供一个Revit基础教程的快速入门指南，帮助初学者快速上手使用Revit软件。
1. 软件下载和安装首先，你需要从Autodesk官方网站或其他可信来源下载Revit软件的安装程序。
安装程序下载完成后，双击运行并按照提示进行安装。
确保你的计算机符合软件的最低配置要求，并注意选择合适的安装选项。
2. 界面和视图启动Revit软件后，你将看到软件的主界面。
主界面由多个工具栏、菜单和视图组成。
你可以根据自己的需求和习惯，自定义界面的布局和工具栏的显示。
3. 创建项目在Revit中，你需要先创建一个项目来开始你的建模工作。
在主界面中，点击"新建项目"，然后选择一个适合的模板，如建筑、结构或MEP（机电管道）模板。
4. 设置单位和坐标系在开始建模之前，你需要设置合适的单位和坐标系。
点击"项目设置"，进入设置对话框，选择你所需的单位和坐标系。
确保设置正确的单位和坐标系，以便进行准确的建模和量化。
5. 创建建筑元素Revit中的建模是通过创建和编辑建筑元素来完成的。
你可以从工具栏上选择相应的工具，如墙体、地板、屋顶等，然后按照你的设计需求来绘制和编辑这些元素。
6. 添加参数和约束在建模过程中，你可以为建筑元素添加参数和约束来控制其属性和行为。
参数和约束可以使你的设计更加灵活和精确。
通过选择建筑元素，然后在属性面板中设置参数和约束的数值或条件。
7. 创建视图和视图模板Revit支持多种视图类型，如平面视图、立面视图、剖面视图等，可以帮助你更好地查看和审查设计。
你可以根据需要创建不同的视图，并使用视图模板来调整其显示和样式。
8. 添加注释和标记在设计过程中，你可能需要添加注释和标记来说明特定的细节和要求。
Revit建筑设计操作方法及界面解读
Revit建筑设计操作方法及界面解读Revit是一种专业的建筑信息建模（BIM）软件，广泛应用于建筑行业。
使用Revit进行建筑设计可以提高效率和准确性。
本文将介绍Revit的主要操作方法和界面解读，帮助读者快速上手并了解其功能和特点。
一、Revit操作方法1. 创建项目在打开Revit软件后，首先需要创建一个新的项目。
在"文件"菜单中，选择"新建"，然后选择"项目"。
根据需求选择合适的项目模板，如建筑、结构或机电等。
接下来，可以设置项目的单位、坐标系等参数。
2. 绘制建筑元素通过Revit的绘图工具，可以快速创建各种建筑元素，例如墙体、楼板、柱子等。
在"建模"菜单中，选择相应的工具，并按照设计需求在图纸上进行绘制。
Revit的智能识别功能可以自动捕捉和连接相邻的元素，提高绘图效率。
3. 创建族族除了使用内置的建筑元素，Revit还支持创建自定义的族族。
通过"族编辑器"可以创建专属的建筑元素，例如特殊形状的窗户、门等。
这些自定义的族族可以被保存在库中，以备将来使用。
4. 进行建筑分析Revit提供了多种建筑分析工具，例如能源分析、结构分析和照明分析等。
通过这些工具，可以评估建筑的性能表现，优化设计方案，提高建筑的可持续性和效率。
5. 进行协作设计Revit支持多人协同设计，不同的设计人员可以同时对同一项目进行编辑。
通过Revit Server或BIM 360等工具，可以实现项目文件的共享和同步，提高团队合作效率。
二、Revit界面解读1. 菜单栏Revit的菜单栏位于软件窗口的顶部，包含“文件”、“编辑”、“查看”、“插入”、“修改”等主要菜单。
通过菜单栏可以进行文件的打开、保存、复制，以及对建模元素的选择、编辑和删除等操作。
2. 工具栏Revit的工具栏位于菜单栏的下方，包含一系列常用工具按钮。
湖南Revit功能操作教程67页

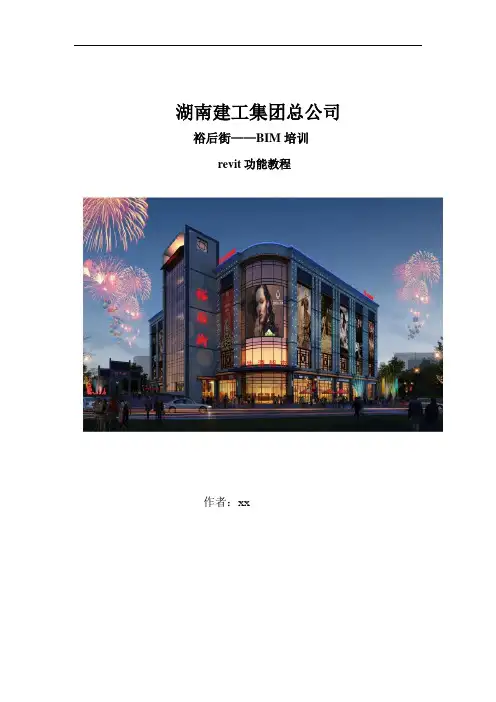

湖南建工集团总公司裕后街——BIM培训revit功能教程作者：xx一、界面基本操作1.样板选择2.类别3.选项设置4.属性界面二、建模——轴网1.轴网绘制2. 不显示轴网编号或者两头显示轴网编号3. 更改轴网符号4.修改轴网符号位置5.复制多个轴网三、建模——标高1.改变楼层平面名称2.轴号必须在标高上3.新增相应楼层平面四、建模——场地1.绘制地形表面2.编辑高程五、建模——墙1.绘制建筑墙2.墙体高度3.创建墙六、建模——柱1.绘制柱2.载入柱3.创建柱4.柱子标高七、建模——梁1.绘制梁。
2.新建梁1.绘制楼板2.新建板九、建模——屋顶1.绘制屋顶2.创建屋顶十、建模——门和窗1.门的绘制2.绘制窗户3.插入门族和窗族十一、建模——楼梯1绘制楼梯十二、建模——构件添加钢筋1.载入钢筋族2.绘制钢筋一、界面基本操作1.样板选择进入Revit操作界面，在项目栏下，有四个样板，分别为构造、建筑、结构、机械样板，前三个属于土建样板，机械样板在新建项目时按如下操作步骤进行。
第一步：点击新建，选择项目样板、机械样板第二步：点击浏览，选择机械样板里的最后一个样板文件第三步：确定后进入机械样板操作界面，编辑成符合项目形式的样板文件后点击文件另存为样板文件。
下次新建机械项目时回到第一步，选择新建项目、机械样板后浏览点击项目样板文件，选择项目，确定后进入操作界面。
土建样板中，任意点击一个样板进入操作界面，此次我们点击构造样板进入操作界面。
操作界面主要由以下几部分组成：快速选择栏、菜单栏、工具栏、项目浏览器、绘图区域、视图控制栏、属性对话框。
属性对话框须点击构件后点击属性工具自动弹出（默认左侧）。
小结：Revit软件公司针对土建样板的计算规则与程序设置与国内相同，因此，在新建土建样板时直接点击样板名称进入，编辑后可以另存为项目；而机械样板由于Revit公司自带样板与国内项目设置存在较大差异，故须新建项目样板，重新编辑，设置成符合项目特征的样板文件后才能新建项目。
Revit基本操作命令
Revit基本操作命令一、文件类型：项目样板rte：项目rvt：用建筑样板做轴网标高、体量族样板rft：公制常规模型族（构件集）rfa:可载入族、系统族、内建族二、用户界面1、应用程序菜单：打开和新建，设置背景颜色，快捷键，文件位置2、快速访问工具栏：细线模式，打开和保存，3、信息中心4、功能区功能区上的选项卡：建筑、插入、注释、体量和场地、视图、管理、修改功能区上的上下文选项卡：选中图元、执行命令进入上下文选项卡5、选项栏:执行命令开启选项栏6、“属性”选项板类型选择器：选择和替换族类型编辑类型：打开编辑族类型参数实例属性：编辑族实例属性7、项目浏览器：所有视图、图纸等，双击切换视图8、状态栏：提示操作9、视图控制栏：比例、详细程度、视觉样式、视图裁剪、临时隐藏、显示隐藏10、绘图区域：常用快捷键：按住（shift+滚轮）：动态观察，按住滚轮：平移，转动滚轮：缩放墙：W A修剪：TR门：DR窗：WN对齐：AL移动：MV复制：CO三、基本绘图技能1图元架构：模型、基准、视图专有2图元层级：类别、族、类型、实例3图元的选择：单选：鼠标拾取图元的轮廓线，点击左键（多个图元轮廓线重叠，使用TAB键切换选择）多选：ctrl+单选框选：按住左键从左往右拉框选择触选：按住左键从右往左拉框选择滤选：框选/触选后打开过滤器（上下文选项卡）链选：使用TAB键切换选择链，然后单击左键类选：单选一个图元，右键后选择全部实例（视图中/项目中）4图元的编辑：对齐、修剪、拆分:先执行命令，再选中图元移动、偏移、镜像、复制、阵列:先选中图元再执行命令临时尺寸标注的使用:5上下文选项卡模式：选中图元、执行命令进入上下文选项卡（退出按ESC）6草图编辑模式：进入编辑草图模式（楼板轮廓、墙轮廓、屋顶轮廓、楼梯创建编辑、体量创建、族形体创建、洞口轮廓、），退出点击“绿色勾”完成编辑模式。
7视图控制：视图可见性：视图——可见性——勾选显示视图控制栏：比例、详细程度、视觉样式、临时隐藏、显示永久隐藏细线模式：快速访问工具栏导航栏：全局导航、viewcube三维剖面框：三维视图属性“剖面框”平面视图范围：楼层平面属性“视图范围”四、建筑选项板：1、基准选项卡：标高、轴网2、构建选项卡（1）墙、幕墙网格、竖挺（2）门、窗（3）屋顶、楼板、天花板（4）柱、构建集3、楼梯坡道选项卡：楼梯、扶手4、房间和面积选项卡：房间、房间分割；面积、面积边界；颜色方案5、洞口：6、工作平面：参照平面，设置工作平面五、插入选项板：1、贴花2、导入CAD3、载入族六、注释选项板1、尺寸标注2、标记3、颜色填充图例七、体谅和场地选项板1、内建体量2、场地建模八、视图选项板1、可见性VV2、三维视图：相机、漫游、三维3、平面视图4、图纸5、窗口：切换窗口，用户界面九、管理选项板项目信息设置十、修改选项板1、剪贴板2、几何图形3、修改。
Revit基础教程项目设置和模板的使用
Revit基础教程项目设置和模板的使用Revit基础教程：项目设置和模板的使用在学习Revit建模软件之前，了解如何正确设置项目参数以及使用模板是非常重要的。
本篇文章将为您提供Revit基础教程中关于项目设置和模板使用的详细信息。
一、项目设置在开始任何项目之前，您需要设置项目参数，以确保模型能够准确地反映出您的设计意图。
以下是一些常见的项目设置步骤：1. 单位设置：在Revit中，您可以选择使用不同的单位来绘制模型。
要设置单位，请进入“项目设置”对话框，选择“度量单位”选项卡，并选择适合您项目的单位。
2. 坐标系统：对于大多数项目来说，坐标系统都是非常重要的。
您可以选择使用本地坐标系统、站点坐标系统或项目坐标系统。
请确保正确设置坐标系统，并与团队成员进行协调。
3. 标高设置：标高是建筑模型中一个重要的概念。
在“项目设置”对话框中，您可以创建和编辑标高，确保它们与实际建筑的高度相匹配。
4. 阶段设置：如果您的项目需要涉及建筑施工的多个阶段，那么阶段设置是必不可少的。
在“项目设置”对话框中，您可以创建和编辑不同的设计阶段，并定义它们的起止日期。
二、使用模板在Revit中，模板是用来定义项目的起始设置和默认参数的文件。
通过使用模板，您可以节省大量的时间和精力，并确保模型的一致性。
以下是一些关于使用模板的重点：1. 创建模板：要创建一个新的模板，您可以从头开始设置项目参数，或者选择使用现有项目的设置作为起始点，并将其另存为模板文件。
请务必保存您的模板文件，并且定期进行更新和维护。
2. 自定义模板：Revit默认提供了一些模板，但您也可以根据自己的项目需要进行定制。
您可以自定义单位、添加和删除视图模板、调整图元样式等等。
3. 使用模板：创建新项目时，请选择适当的模板文件作为起始点。
模板文件中已经包含了许多预设的参数和设置，可以帮助您快速开始模型的创建和编辑。
4. 更新模板：随着项目的进展，您可能需要更新模板中的参数和设置。
第三章Revit基础知识和基本操作汇总
不希望显示“最近使用的文件”界面的操作步骤：
启动Revit，单击
右下角的“选项”
弹出
Revit“选项”对话框
切至“用户界面”
取消勾选“启动时启用‘最近使用的文件’页
面”复选框
确定，退出“选项”对话框。
一、 Revit 基础 2、Revit的界面基本布局
3.1 Revit 概论
快捷访问工具 栏
应用菜单栏
Autodesk
3.1 Revit 概论
一、 Revit 基础
1、Revit的启动 Revit最多会显示4个最近打开的项目或族文件。如果最近打开的项目文件或族文
件被删除、重命名或移动至其他位置，则在启动时会自动从最近使用的项目列表 中删除该文件。
3.1 Revit 概论
一、 Revit 基础
1、Revit的启动
二、 Revit 的基本术语 2、族
3.1 Revit 概论
在Revit中进行设计时，基本的图形单元被称为图元。例如：在项目中 建立的柱、梁、文字、尺寸标注等都被称为图元，所有这些图元都是使用“族 ”来创建的。可以说“族”是Revit 的设计基础。
二、 Revit 的基本术语
3.1 Revit 概论
一、 Revit 基础 3、Revit帮助与信息中心
3.1 Revit 概论
Revit提供了非常完善的帮助文件系统，方便用户在遇到使用困难时查阅。 可以随时单击“帮助与信息中心”栏中的“Help”按钮口或按键盘F1键， 打开帮助文件查阅相关的帮助。
二、 Revit 的基本术语
3.1 Revit 概论
二、 Revit 的基本术语 2、族
3.1 Revit 概论
“族”中包括许多可以自由调节的参数，这些参数记录着图元在项目中的尺寸、 材质、安装位置等信息。修改这些参数可以改变图元的尺寸、位置等。
Revit基础教程创建和编辑墙体
Revit基础教程创建和编辑墙体Revit基础教程：创建和编辑墙体Revit是一款被广泛应用于建筑设计和施工的BIM（建筑信息模型）软件。
在Revit中，墙体是建筑模型中最基本的组成部分之一。
本教程将向大家介绍如何在Revit中创建和编辑墙体。
一、创建墙体1. 打开Revit软件并选择新建项目。
2. 在打开的项目中，选择“建筑”专业，然后单击“墙体”工具。
3. 根据需要选择墙体类型，例如“基本墙体”或“复合墙体”。
4. 在绘图界面中，单击鼠标左键以确定墙体的起点，并拖动鼠标以确定墙体的长度和方向。
5. 单击鼠标右键或按下Esc键以完成墙体的创建。
二、编辑墙体1. 选择“修改”工具栏中的“编辑”工具或按下键盘上的"EL"快捷键。
2. 在弹出的编辑墙体对话框中，选择要编辑的墙体。
3. 根据需要，可以通过以下方法来编辑墙体：a. 拉伸：通过拖动墙体的端点或边缘来改变墙体的长度或高度。
b. 剪切：在墙体上创建剪切平面，然后将墙体分割成两部分。
c. 复制：对墙体进行复制并将其移动到新的位置。
d. 旋转：通过选择墙体并拖动旋转手柄来改变墙体的角度。
e. 清除附加元素：删除或调整与墙体相关的其他元素，如窗户、门等。
4. 完成对墙体的编辑后，单击“完成编辑”按钮以关闭编辑墙体对话框。
三、调整墙体属性1. 选择要调整属性的墙体。
2. 在“属性”窗格中，您可以更改墙体的材料、高度、类型等属性。
3. 单击“应用”按钮以使更改生效。
四、创建墙体类型1. 在“项目浏览器”中，展开“族”文件夹，并选择“墙体”文件夹。
2. 在“创建”选项卡中，单击“新建”按钮。
3. 选择要基于的现有墙体类型，并为新墙体类型命名。
4. 在“属性”窗格中，根据需要调整新墙体类型的各种参数，如厚度、材料等。
5. 单击“应用”按钮以保存并使用新的墙体类型。
五、偏移墙体1. 选择要偏移的墙体。
2. 在“修改”工具栏中，选择“偏移”工具。
revit基本建模步骤
revit基本建模步骤1）新建一个项目：打开Revit后选择“新建项目”即可，不更改设置的情况下，软件默认使用自带的中国样板文件。
2）绘制轴网和标高：轴网和标高在Revit建模中有很重要的作用，模型的图元需要依靠标高和轴网来确定它们的位置，因此建立一套精确详细的标高和轴网首先就为建筑物模型定下一个正确而精确的方向，就会使后面的建模过程更加便捷。
在Revit中只需选择任意一个平面视图绘制一次轴网，其他平面和剖面、立面等视图都会自动显示。
轴网和标高的绘制顺序是先轴网后标高，因为视图中会显示轴网的位置，在绘制标高的时候能够有所参照。
3）绘制墙：根据绘制好的轴网绘制墙体，在墙的类型属性中可以更改墙体信息，包括墙体的结构厚度以及材质等，也可以构造较为复杂的墙体，比如设置墙的分隔缝，踢脚线等。
然后根据楼层标高设置墙的高度。
在绘制墙体的过程中我们可以绘制参照平面来辅助。
4）绘制柱：首先在选项卡选择柱下拉菜单中的柱子的形式，柱分为结构柱和建筑柱两种，根据模型的结构形式来选择。
然后在属性面板中选择合适尺寸的柱子，在轴网的交点处点击插入柱。
和墙一样，我们可以在它的属性面板中更改它的尺寸、材质以及填充图案等等。
最后在属性中限制条件一栏，我们可以设置合适的高度以及偏移。
5）绘制梁：梁的绘制方式和绘制柱的方式很类似，在此不再重复。
6）绘制楼板：首先在选项卡选择楼板下拉菜单中的楼板的类型，然后选择楼板的结构形式，然后以绘制线和拾取线两种最常用的方式绘制楼板边缘线，完成以后在楼板的属性中修改楼板的结构、厚度、材质等。
7）绘制屋顶：屋顶绘制方法较为简单，和楼板的绘制方式类似，这里不再赘述。
常用的是迹线屋顶，拉伸屋顶通常是用于绘制不规则屋顶使用。
8）添加门窗：在Revit建模中门窗类型都是以族的形式存储在Revit 的族库内，使用时可以方便的调用。
如果族库中没有我们需要的门窗族的类型，我们可以自己新建一个符合类型的族，然后存储到Revit 的族库内，方便下次使用。
