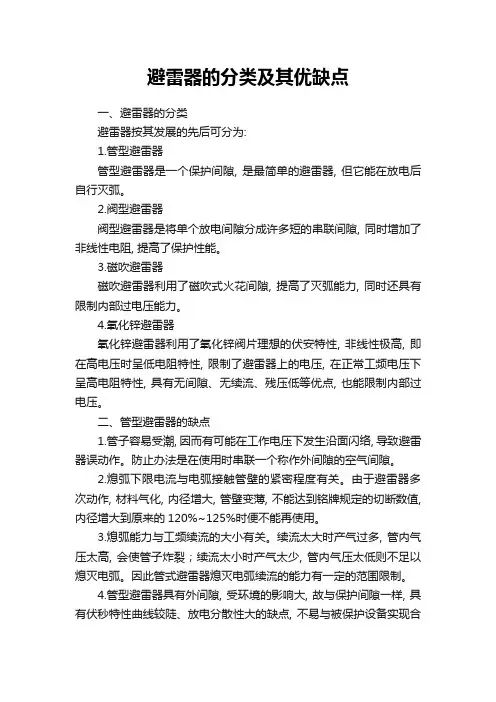

避雷器的分类及其优缺点
避雷器的分类及其优缺点一、避雷器的分类避雷器按其发展的先后可分为:1.管型避雷器管型避雷器是一个保护间隙, 是最简单的避雷器, 但它能在放电后自行灭弧。
2.阀型避雷器阀型避雷器是将单个放电间隙分成许多短的串联间隙, 同时增加了非线性电阻, 提高了保护性能。
3.磁吹避雷器磁吹避雷器利用了磁吹式火花间隙, 提高了灭弧能力, 同时还具有限制内部过电压能力。
4.氧化锌避雷器氧化锌避雷器利用了氧化锌阀片理想的伏安特性, 非线性极高, 即在高电压时呈低电阻特性, 限制了避雷器上的电压, 在正常工频电压下呈高电阻特性, 具有无间隙、无续流、残压低等优点, 也能限制内部过电压。
二、管型避雷器的缺点1.管子容易受潮, 因而有可能在工作电压下发生沿面闪络, 导致避雷器误动作。
防止办法是在使用时串联一个称作外间隙的空气间隙。
2.熄弧下限电流与电弧接触管壁的紧密程度有关。
由于避雷器多次动作, 材料气化, 内径增大, 管壁变薄, 不能达到铭牌规定的切断数值, 内径增大到原来的120%~125%时便不能再使用。
3.熄弧能力与工频续流的大小有关。
续流太大时产气过多, 管内气压太高, 会使管子炸裂；续流太小时产气太少, 管内气压太低则不足以熄灭电弧。
因此管式避雷器熄灭电弧续流的能力有一定的范围限制。
4.管型避雷器具有外间隙, 受环境的影响大, 故与保护间隙一样, 具有伏秒特性曲线较陡、放电分散性大的缺点, 不易与被保护设备实现合理的绝缘配合。
5.管型避雷器动作后会产生截波, 危及变压器等有线圈设备的绝缘。
6、为了消除振荡所引起的过电压, 在避雷器的放电回路中串联电阻, 电阻越大震荡的可能性越小。
但这样雷电电流通过电阻及间隙又会产生很高的残压, 如果残压大于被保护设备的绝缘强度, 就会使该设备击穿损坏。
因管型避雷器存在上述缺点, 所以它只能用来保护线路的个别绝缘弱点和变电所的进线段。
三、氧化锌避雷器的优点1.结构简单, 造价低廉, 性能稳定。

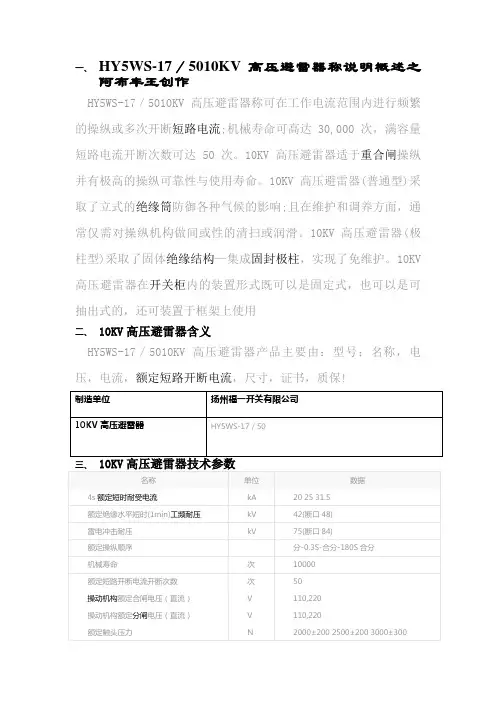

10KV高压避雷器HY5WS-17／50详情说明
一、HY5WS-17／5010KV高压避雷器称说明概述之阿布丰王创作HY5WS-17／5010KV高压避雷器称可在工作电流范围内进行频繁的操纵或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
10KV高压避雷器适于重合闸操纵并有极高的操纵可靠性与使用寿命。
10KV高压避雷器(普通型)采取了立式的绝缘筒防御各种气候的影响;且在维护和调养方面，通常仅需对操纵机构做间或性的清扫或润滑。
10KV高压避雷器(极柱型)采取了固体绝缘结构—集成固封极柱，实现了免维护。
10KV 高压避雷器在开关柜内的装置形式既可以是固定式，也可以是可抽出式的，还可装置于框架上使用二、10KV高压避雷器含义HY5WS-17／5010KV高压避雷器产品主要由：型号；名称，电用户可根据被呵护对象选用分歧型号的10KV高压避雷器，对使用场合的分歧可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《10KV高压避雷器HY5WS-17／50》五、10KV高压避雷器使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超出3000m（瓷套式不超出1000m）；4.电源频率不小于48Hz、不超出62 Hz；5.长期施加在10KV高压避雷器端子间的工频电压不超出10KV 高压避雷器的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超出35m/s。
8.10KV高压避雷器呵护发电厂、变电站的交流电气设备免受大气过电压和操纵电压的损坏。
10KV高压避雷器是变电站被呵护设备免遭雷电冲击波袭击的设备。
10KV高压避雷器丈量电流是否超出电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行呵护。
在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。
六、10KV高压避雷器基来源根基理10KV高压避雷器是一种过电压(电流)呵护器，主要用于呵护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操纵过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。

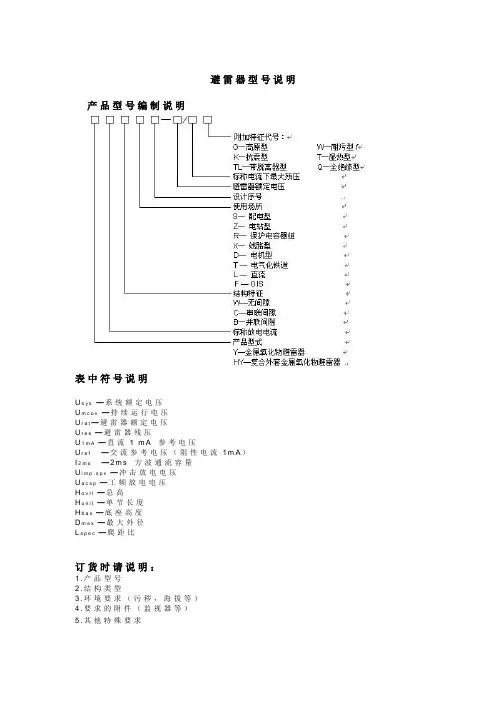

避雷器型号说明
避雷器型号说明产品型号编制说明
表中符号说明
U s y s—系统额定电压
U m c o v—持续运行电压
U r a t—避雷器额定电压
U r e s—避雷器残压
U1m A—直流1m A参考电压
U r e f—交流参考电压（阻性电流1m A）
I2m s—2m s方波通流容量
U i m p.s p v—冲击放电电压
U a c s p—工频放电电压
H o v r l—总高
H u n i t—单节长度
H b a s—底座高度
D m a x—最大外径
L s p e c—爬距比
订货时请说明：
1.产品型号
2.结构类型
3.环境要求（污秽，海拔等）
4.要求的附件（监视器等）
5.其他特殊要求
M O A的结构是由氧化锌电阻片、外套(瓷壳或硅橡胶)、底座、上盖板、均压环组装而成。
我公司生产的Y5W S/Y H5W S、Y5W Z/Y H5W Z、Y10W Z/Y H10W Z、Y5W R/Y H5W R、Y2.5W D/Y H2.5W D等系列M O A性能完全符合国家标准G B11032-2000和I E C60099-4(2001)《交流无间隙金属氧化物避雷器》标准的有关规定。
我公司生产的复合外套氧化锌避雷器与瓷外套相比具有：体积小、重量轻、生产工艺简单、密封性能好、防爆功能优异、使用寿命长、不易破损、耐污性好、可减少线路维护工作量等优点，是国内外近十年来避雷器行业重点开发的新产品，也是我公司氧化锌避雷器发展的新方向。
避雷器参数说明
苏州南瓷电瓷电器有限公司型号价格含税YH5WR-1.6 80 张135****9804 YH5WR-4/13 127YH5WR-5/13.5 155YH5WR-10/27 181YH5WR-17/45 211YH5WR-15/40 207西安博隆避雷器类别避雷器型号避雷器额定电压(kV)系统标称电压(kV)持续运行电压(kV)直流1mA参考电压(不小于)(kV)0.75倍直流参考电压下漏流(不大于)(μA)陡坡冲击电流(不大于)(kV)雷电冲击电流(不大于)(kV)操作冲击残压(不大于)(kV)2mS方波通流容量(电流A、18次)并联补偿电容器(R)H(Y)5WR-8/13.5 5 3 4.0 7.2 40-13.5 10.5 400 6565-100 H(Y)5WR-10/27 10 6 8.0 14.4 40 27.0 21.0 400H(Y)5WR-17/44 17 10 13.6 24.0 50 46.0 35.0 400-1200H(Y)5WR-48/134(130,125) 48 35 38.1 73.0 50- 134(130,125)105 400-1200 65-100 H(Y)5WR-51/134(130,125) 51 35 40.8 73.0 50 105 400-1200 65-100H(Y)5WR-52.7/134(130,125) 52.7 35 42.2 73.0 50 105 400-1200 65-100 H(Y)5WR-54/134(130,125) 54 35 43.2 73.0 50 105 400-1200 65-100配电型无间隙金属氧化物避雷器电站型无间隙金属氧化物避雷器并联补偿电容器用无间隙金属氧化物避雷器电机型无间隙金属氧化物避雷器变压器中性点用无间隙金属氧化物避雷器带串联间隙金属氧化物避雷器电气化铁道保护用无间隙金属氧化物避雷器FCD3 系列阀式磁吹防爆避雷器低压避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护缘免受过电压的损害。

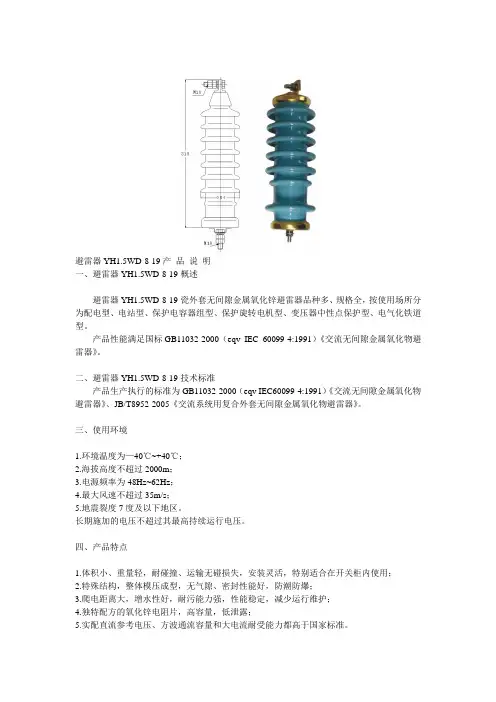

避雷器YH1.5WD-8-19
避雷器YH1.5WD-8-19产品说明一、避雷器YH1.5WD-8-19概述避雷器YH1.5WD-8-19瓷外套无间隙金属氧化锌避雷器品种多、规格全，按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。
产品性能满足国标GB11032-2000（eqv IEC 60099-4:1991）《交流无间隙金属氧化物避雷器》。
二、避雷器YH1.5WD-8-19技术标准产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境1.环境温度为—40℃~+40℃；2.海拔高度不超过2000m；3.电源频率为48Hz~62Hz；4.最大风速不超过35m/s；5.地震裂度7度及以下地区。
长期施加的电压不超过其最高持续运行电压。
四、产品特点1.体积小、重量轻，耐碰撞、运输无碰损失，安装灵活，特别适合在开关柜内使用；2.特殊结构，整体模压成型，无气隙、密封性能好，防潮防爆；3.爬电距离大，增水性好，耐污能力强，性能稳定，减少运行维护；4.独特配方的氧化锌电阻片，高容量，低泄露；5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
五、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
|________________________________复合外套金属氧化锌避雷器（HY为老型号）Y为瓷外套金属氧化锌避雷器六、用户需知1、避雷器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。
2、避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下避雷器5年一次，35KV及以上避雷器2年一次）做如下试验并参照附表与运行前的数据进行对比。
设备认知-避雷器的参数、作用、原理、结构及注意事项
