型钢接头标准及理论重量表
技术说明本标准按《钢结构设计规范》GB50017-2003，《锅炉钢结构技术条件》J B/T1620-1993综合编制。
本标准适用于本公司承制的工业与民用钢结构及一般构筑物钢结构工程。
型钢接头所用钢材的材质与被连接型钢相同。
型钢接头焊接材料：材质为Q235B时，用E43系列焊材；材质为Q345B时，用E50系列焊材。
特殊情况按设计要求。
焊缝质量标准按《钢结构工程施工质量验收规范》GB50205-2001的要求。
对接焊缝采用全焊透的坡口形式，无加强板的对接焊缝为一级，有加强板处对接焊缝清根焊透后磨平，再贴紧加强板焊接。
对接焊缝全焊透坡口形式，当δ﹤16㎜时，采用单面V行坡口，当δ≧16㎜时，采用双面V行坡口。
超长构件在分段时的现场拼接接头形式应按图纸设计要求执行。
第1页第一章角钢拼接1，角钢接头采用加强板进行对接的方式，对接焊缝清根焊透后磨平，再贴紧加强板焊接。
2，对接焊缝及拼接加强板尺寸应按图1及表1的规定。
注：1，V行坡口背向加强板，加强板覆盖处焊缝磨平图1 2，当δ≧16㎜时，采用双面V行坡口。
表1：角钢对接加强板规格角钢规格. A.B.t . 单重（kg）.焊缝高度K .L50及小于L50 不采用加强板L56 70 30 6 4L63 80 35 6 4L70 100 40 6 4L75 100 40 6 5L80 100 45 6 5L90 100 50 6 5L100 100 60 6 5L110 100 65 6 5L125 100 70 6 6L140 120 80 8 6L160 120 100 8 6L180 140 120 8 6L200 140 140 8 6第 2 页第二章槽钢拼接1，槽钢接头采用腹板加强板进行对接的方式，腹板对接焊缝须清根焊透后磨平，再贴紧加强板焊接，翼缘必须焊透并达到一级焊缝标准。
注：1，V行坡口背向加强板，加强板覆盖处焊缝磨平图2 2，当δ≧16㎜时，采用双面V行坡口。
H型钢规格尺寸表与重量
H型钢规格尺寸表与重量
H型钢是目前我国比较常用的一种结构钢，种类非常多。
其规格尺寸
表及重量一般如下：
1. H型钢标准宽度：
① 100mm~630mm；
②材质：Q235B（equivalent to S235JR），Q345B（equivalent to
S355JR）；
2. H型钢规格及尺寸：
（1）尺寸表：H方管的尺寸表按照其截面的形状及尺寸大小，可分为：HN要素管、HT字管、HP型钢管、HM型钢管等四个级别。
（2）重量表：以立方体计算的H型钢重量标准表：
① HN要素管重量每米：0.248 Kg-3.04 Kg；
② HT字管重量每米： 0.367 Kg-4.741 Kg；
③ HP型钢管重量每米： 0.455 Kg-7.6 Kg；
④ HM型钢管重量每米： 0.535 Kg-10.8 Kg；
总之，H型钢的宽度范围从100mm到630mm，根据其特定形状可以分为HN要素管、HT字管、HP型钢管、HM型钢管等四个级别，每种管
按其截面形状及长截面尺寸大小计算其重量，相应的重量分别是0.248
Kg-3.04 Kg、0.367 Kg-4.741 Kg、0.455 Kg-7.6 Kg、0.535 Kg-10.8 Kg，不同重量的H型钢表面精度质量也有所不同。
H型钢拼接和对接标准及重量(汇编)
型钢拼接和对接标准1主题内容和适用范围未标准规定了用钢板焊接型钢的几何尺寸、角焊缝高度和型钢对接的结构型式及对接要求本标准适用于用钢板焊接的型钢及对接型钢的制造。
2引用标准JIS G3192 热扎型钢的形状、尺寸、重量及其允许偏差GB/T 706 热扎工字钢尺寸、外形、重量及其允许偏差SG1403 型钢焊接接头的坡口及锁口尺寸SG0801 锅炉栓焊钢结构制造技术条件3技术要求3.1除设计图样有规定外，型钢拼接时的坡口尺寸应符合SG1403标准的规定。
3.2除下列要求外，其它制造要求按SG0801标准。
3.3钢板焊接型钢（如图1）3.3.1焊接型日钢的外形尺寸参照日本标准JISG3192，工字钢的外形尺寸参照国家标准GB/T706。
3.3.2H型钢与工字钢拼接时所采用的材质应和原设计材料具有相同的等级。
B—翼板宽度Tw—腹板厚度Tf—翼板厚度Wh—焊缝高度3.3焊接型H型钢的规格和几何尺寸如表1表13 型钢的对接3.4.1型钢的对接优先采用有加强板的对接型式，当产品因为结构原因而不允许采用加强板时，允许采用插入的对接型式，如图2b所示。
3.4.2翼缘拼接焊缝（与腹板接合处）应磨平后，再与腹板焊接。
3.4.3所有型钢拼接时，被加强板覆盖的对接焊缝应采用保证能全焊透的坡口形式。
焊后表面磨平后再焊加强板。
3.4.4插入的对接型钢，其对极为焊缝应100%UT及100%MT检查合格，在拼接的十字焊缝处除坡口外，还应开圆弧缺口（R=200mm），并修磨至圆滑。
角焊缝高度按表1。
3.4.5除设计图样有规定外，拼接加强板的尺寸应按图2及表3-6的规定。
3.4.6H型钢作为立柱使用时，可取消腹板加强板件号2，但柱腹板对接焊缝需X射线或超声波检查合格；H型钢作为钢梁使用时，可取消翼板加强件号1，但梁翼板对接焊缝需X射线或超声波检查合格。
3.4.7所有的对接焊缝均应进行100%UT检查合格。
对接焊缝后需热处理的厚度按SG0801的规定。

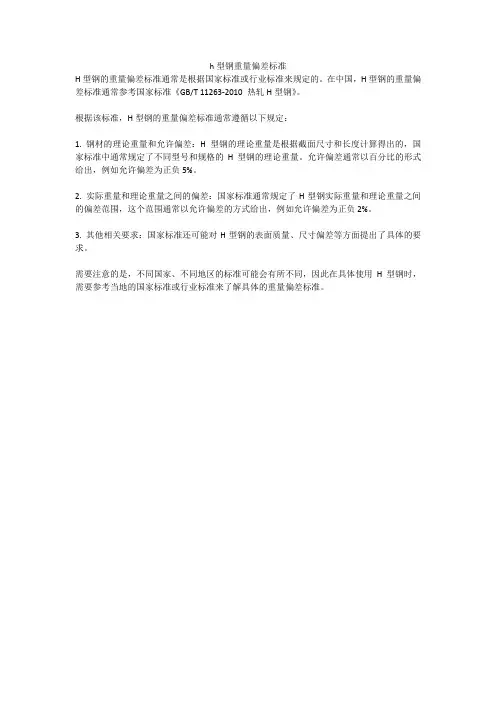

h型钢重量偏差标准
