槽式电缆桥架的安装步骤
电缆桥架、金属线槽安装
电缆桥架、金属线槽安装电缆桥架在电气竖井内、变配电室、设备机房内的桥架用普通槽式桥架，其余均为有防火保护的封闭式金属桥架。
金属线槽施工工序开箱点件→吊（支）架制作、安装→金属线槽安装→检查和验收。
2）吊（支）架的安装根据金属线槽和吊件组装图，进行划线确定固定点，然后在固定点处进行打孔固定。
其固定方法可使用金属膨胀螺栓固定法，预埋螺栓固定法，预埋铁焊接固定法，直接固定在建筑物的金属结构上采用螺栓抱箍卡接或焊接固定方法，固定间距和固定螺栓的选用规格由工程设计确定。
当设计无具体规定时，可根据线槽重量与承载情况选用固定螺栓。
2m电缆桥架水平吊装时，支架间距不大于1.5m，垂直安装时，支架间距不大于2m；线槽施工时，应注意与其他专业的配合。
3）金属线槽的安装要求①电缆金属线槽内横断面的填充率不大于40%。
②不同电压、不同用途的电缆不宜敷设在同一层线槽上：A、1kV以上和1kV以下电缆；B、应急照明和其它照明的电缆；C、强电和弱电电缆如受条件限制，必须安装在同一层线槽上时，应用隔板隔开。
③金属线槽不宜敷设在腐蚀气体管道上方及腐蚀性液体管道的下方，否则应采取防腐隔离措施。
4）金属线槽安装①根据金属线槽布置安装图，找出预埋件或固定点位置，沿吊顶内敷设吊架或支架。
②金属线槽整体与吊（支）架的垂直度与横档的水平度，应调整到符合规范要求，金属线槽上、下各层都对齐后，然后将吊（支）架固定牢固。
③金属线槽敷设完毕后，在竖井中敷设电力电缆或控制电缆时，应做防坠落卡防止线路下坠。
④金属线槽应可靠接地。
⑤电缆线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。
5）检查和验收①根据金属线槽线路平面布置图，检查金属线槽直线段、穿墙、过楼板、转弯、垂直进箱（柜）等处，各接茬应平整，接口缝隙均匀严密，吊、支架或者托臂和立柱固定间距均匀，固定牢固，吊杆平直，受力点正确。
②金属线槽各接茬处连接处固定牢固，接地干线与金属线槽连接符合现行国家施工验收规范规定。
线槽桥架安装工程施工方案
线槽桥架安装工程施工方案一、工程背景与概述线槽桥架是一种用于将各种电缆、线缆和配线管等进行布线、安装的设备。
它可分为室内线槽桥架和室外线槽桥架两种。
本工程是室内线槽桥架的安装工程施工方案，下面将对施工方案进行详细阐述。
二、施工前的准备工作1.资料准备：收集并整理工程相关设计图纸、规范和施工工艺要求等相关资料。
2.器材准备：根据设计要求，准备各种规格的线槽桥架、电缆线管、支架、各种连接件、螺栓等材料。
3.设备准备：准备好施工所需的工具和设备，包括电钻、电动剪刀、电铣、电焊机、螺丝刀等。
三、施工过程1.线槽桥架的安装：（1）根据设计要求，确定线槽桥架的布置位置和走向线路。
（2）在天花板或墙壁上标出线槽桥架的安装位置，并预留出适当的安装空间。
（3）使用电钻和螺丝刀等工具，将线槽桥架的支架固定在安装位置上，保证其水平和牢固。
（4）根据线槽桥架的长度和形状要求，选择合适的线槽桥架连接件进行连接。
2.电缆线管的安装：（1）根据线缆布线要求，在线槽桥架上开口并穿过线缆线管。
（2）使用电动剪刀对线缆线管进行切割，并对切割口进行磨光处理。
（3）将线缆线管安装到线槽桥架上，并使用支架进行固定。
3.路线的规划和布线：（1）根据设计要求，规划好电缆线管的走向路线。
（2）计算电缆线管的布线长度，并预留出合适的余量。
（3）在线缆线管上布置好电缆，同时要保证电缆的压力和弯曲半径不超过规定范围。
（4）使用电焊机对电缆进行接头焊接，并对接头进行绝缘处理。
（5）使用线槽桥架连接件进行电缆线管的衔接，保证其稳固和连续。
四、施工安全措施1.工人必须穿戴好安全帽、手套和安全鞋等个人防护装备。
2.严禁在施工现场吸烟，并保持施工现场的整洁和通风良好。
3.施工过程中，严禁随意丢弃材料和工具，确保施工现场的安全和整洁。
4.施工阶段需要封闭的区域应设立明显的安全警示牌和隔离围栏，以确保施工人员和周围人员的安全。
五、总结与检验1.完工验收：在工程施工结束后，需组织相关人员进行验收，确保全部工程质量符合设计要求和规范要求。
一整套电缆桥架安装施工流程及规范，建议收藏~
一整套电缆桥架安装施工流程及规范，建议收藏~来源：技成培训如有侵权，请联系删除电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。
在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。
那么在施工中电缆桥架安装施工要求及规范怎么样？01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。
(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。
(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。
2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
槽式桥架安装施工方案
一、工程概况本工程为某现代化综合大楼的弱电系统槽式桥架安装工程。
该大楼总建筑面积为121547m²，地下三层，地上38层，建筑总高度165.2m。
槽式桥架主要用于电缆的敷设，确保电缆的安全、可靠运行。
二、施工准备1. 技术准备：熟悉施工图纸，了解槽式桥架的规格、型号、尺寸等参数；了解电缆的规格、型号、数量等参数；掌握槽式桥架安装的施工工艺和注意事项。
2. 材料准备：槽式桥架、支架、螺栓、螺母、接地线、绝缘子、电缆等。
3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底。
4. 施工机具准备：扳手、螺丝刀、电钻、水平尺、线锤、卷尺、切割机等。
三、施工工艺1. 施工顺序：槽式桥架安装→支架安装→电缆敷设→接地线连接→桥架标识。
2. 槽式桥架安装（1）根据施工图纸，确定槽式桥架的安装位置、标高。
（2）在墙面、柱子上标出槽式桥架的安装位置。
（3）使用切割机切割槽式桥架，使其长度符合安装要求。
（4）将槽式桥架安装在标定位置，确保槽式桥架水平、垂直。
3. 支架安装（1）根据施工图纸，确定支架的安装位置、标高。
（2）在墙面、柱子上标出支架的安装位置。
（3）使用电钻在墙面、柱子上钻孔，安装膨胀螺栓。
（4）将支架固定在膨胀螺栓上，确保支架水平、垂直。
4. 电缆敷设（1）根据施工图纸，确定电缆的敷设路径。
（2）将电缆敷设在槽式桥架内，确保电缆整齐、不交叉。
（3）在电缆敷设过程中，注意电缆的弯曲半径，避免损坏电缆。
5. 接地线连接（1）根据施工图纸，确定接地线的连接位置。
（2）将接地线连接在桥架的接地端子上，确保连接牢固。
6. 桥架标识（1）在桥架上标注电缆类型、规格、数量等信息。
（2）在桥架上标注桥架的安装日期、施工单位等信息。
四、质量要求1. 槽式桥架安装牢固，无松动、变形等现象。
2. 支架安装水平、垂直，符合施工图纸要求。
3. 电缆敷设整齐，无交叉、扭曲等现象。
4. 接地线连接牢固，接地电阻符合要求。

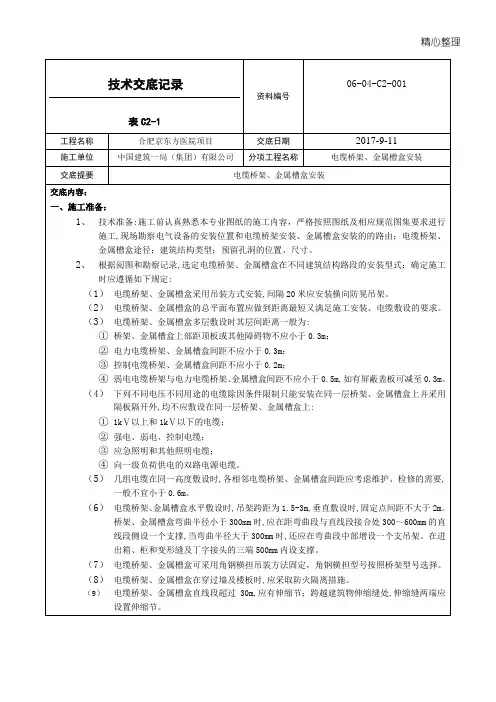

技术经验交底(电缆桥架金属槽盒安装)001
保护地线最小截面积Sp（mm2）
S≤16
Sp=S
16＜S≤35
Sp=16
35＜S≤400
Sp=S/2
本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录
资料编号
06-04-C2-001
表C2-1
工程名称
合肥京东方医院项目Fra bibliotek交底日期2017-9-11
施工单位
3、现场条件
（1）土建工程预留孔洞预留完成并齐全，竖井内顶棚和墙面喷浆、油漆完成，地下一层、地下二层顶面漆施工完成。
（2）电缆桥架、金属槽盒架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。
（3）电缆桥架、金属槽盒的安装遇到交叉作业时，要做好电气工程的成品保护,又要执行其他分项工程成品保护揩施。
二、材料要求：
六、安全注意事项：
1、电缆桥架、金属槽盒施工安装时,其下方不应有人停留。进入现场应戴安全帽。
2、使用活动架登高施工必须做好相应的防范措施,检查牢固无问题后才可施工，活动架上施工人员配备安全带等相应的安全措施，下端应有人扶持。
3、使用电气设备、电动工具要有可靠的保护接地(接零)措施。打眼时,要戴防护眼镜,工作地点下方不得站人。
本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录
资料编号
06-04-C2-001
表C2-1
工程名称
合肥京东方医院项目
交底日期
2017-9-11
施工单位
中国建筑一局（集团）有限公司
分项工程名称
电缆桥架、金属槽盒安装
交底提要
电缆桥架、金属槽盒安装
交底内容：
电缆桥架安装及流程图
电缆桥架安装：4.4.2.1工艺流程4.4.2.2电缆桥架安装应按图纸要求先行放线,以便确定线盒位置和电缆桥架合理走向,作出标记,再以土建标高线为基准确定标高,然后在将线槽进行组装就位,调整,固定。
4.4.32.3电缆桥架以1.5m～2m的间距支撑于墙上或悬挂在顶板上,并垂直和水平。
4.4.2.4电缆桥架内敷设的导线或电缆不应有接头，接头应在接线箱内。
垂直、倾斜或槽口向下敷设金属线槽时应有防止导线或电缆移动的措施。
电缆桥架的连接不得在穿过楼板或墙壁等处进行。
4.4.2.5电线管与电缆桥架连接使用镀锌的连接管箍。
4.4.2.6电缆桥架安装要求（1）电缆桥架的接口应平整，接缝处应紧密平直，电缆桥架盖盖上后应平整无翘角，出线口位置正确，不容许将穿过墙壁的电缆桥架与墙上的空洞一起抹死。
（2）电缆桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通、或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
（3）电缆桥架与盒、箱、柜等联接均为套钢管敷设。
（4）建筑物的表面如有坡度时，电缆桥架应随其变化坡度。
待电缆桥架全部敷设完毕后，应在配线之前进行调整检查。
确认合格后，再进行电缆桥架内配线。
（5）电缆桥架经过建筑物的变形缝时，电缆桥架本身应断开，电缆桥架内用内连接板搭接，不需固定，保护地线和电缆桥架内导线均应留有补偿余量。
（6）敷设在竖井、吊顶、通道、夹层及设备层等处的电缆桥架应符合的有关防火要求。
（7）电缆桥架与各种管道平行或交叉其最小净距应符合下列规定：电缆桥架与各种管道的最小净距（8）电缆桥架的所有非导电部分的铁件均应相互连接和跨接，使之成为一个连续导体，并做好整体接地。
电力用电缆桥架内要通长敷设一根-40X4镀锌扁钢作为PE线并与变电室内的PE线连接。
电缆桥架安装施工工序
电缆桥架安装施工工序
电缆桥架安装施工工序：
一、准备工作
在进行电缆桥架的安装施工前，首先需要进行充分的准备工作。
确
定安装位置、确定桥架种类和规格、准备好所需的施工工具和材料等。
二、测量定位
根据设计图纸和实际情况，对安装位置进行测量定位，确定桥架的
安装线路。
根据测量结果进行标记，确保安装位置准确无误。
三、安装支架
根据设计要求，在确定的位置上安装桥架支架。
首先安装支架底座，然后根据需要进行支架的延伸和连接，确保支架的稳固性和水平度。
四、安装桥架
将桥架放置在预先安装好的支架上，根据需要进行桥架的连接和延伸。
注意桥架的横向和纵向连接，确保桥架的整体性和稳固性。
五、固定电缆
在桥架上安装好后，将需要走线的电缆固定在桥架上。
根据电缆的
种类和数量，选择合适的固定方式，确保电缆的安全和整齐。
六、接地处理
对桥架和电缆进行接地处理，确保在工作中不会发生静电等安全隐患。
按照设计要求，选择合适的接地方式和位置进行接地处理。
七、验收
完成电缆桥架的安装工作后，进行最终的验收工作。
检查桥架的安装位置、连接方式、固定情况，检查电缆的接地情况，确保整个施工过程符合相关要求。
八、清理
清理施工现场，清理多余的材料和工具，确保施工现场的整洁和安全。
以上就是电缆桥架安装施工的工序，通过认真准备、精确测量、细致施工和严格验收，确保电缆桥架的安装质量和安全。
希望以上内容对您有所帮助。
电缆桥架(线槽)安装
电缆桥架（线槽）安装1.工艺流程桥架走向定位支架制作安装桥架安装桥架跨接接地2.桥架走向定位根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。
3.支架安装依据施工图设计及综合平衡深化设计确定标高及桥架位置走向，进行定位，然后依照测量尺寸制作支架。
支架的整体外观应成排成线、长短一致。
水平支架间距为2m，竖向支架间距为1.5m。
水平桥架的安装统一使用C型钢桥架悬空处在综合支架上的安装4.桥架安装●桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。
根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，并将弱电与低压桥架进行标识。
●桥架敷设直线段长度超过30m时，应安装伸缩节，且伸缩灵活。
桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。
●本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。
●桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为300mm。
桥架水平安装图如下：桥架水平安装示意图说明宽度在100～1000 mm的桥架水平安装时，支架均采用热镀锌支架制作。
水平安装的桥架支吊架规格见下表：在公共区域内的主干桥架采用共用支架安装。
强电井内的桥架根据深化设计图来确定桥架的支架样式。
桥架安装穿越防火分区时用防火枕或防火泥封堵。
桥架穿墙的防火封堵如下图：●桥架垂直安装：垂直桥架主要集中在强电井内，因电井内的墙体为高标号的混凝土墙体，在前期结构预留预埋时，电井内预埋铁件（-10mm×100mm×100mm）作为桥架固定支架的焊接连接点，竖向支架采用8#镀锌槽钢与预留钢板焊接，桥架与槽钢支架采用螺栓连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
槽式电缆桥架的安装步骤
槽式电缆桥架适用于敷设计算机通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等一种全封闭型电缆桥架。
它与托盘式电缆桥架、盘架在外观上很是相似。
其不同之处在于，它的宽与高的比例小，也就是说槽式电缆桥架具有一定的深度和封闭性。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆防护都有非常好的效果。
以下是槽式电缆桥架的安装步骤：
（1）绘出槽式电缆桥架平、剖面图，局部部位还应绘出空间图，开列材料表。
（2）荷载计算：计算槽式电缆桥架主干线纵断面上单位长度的电缆重量。
（3）确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路
由的疏密来确定槽式电缆桥架的最佳路由。
（4）确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的。
此外，根据槽式电缆桥架结构选折相应的盖板。
（5）确定槽式电缆桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长度、间距，桥架的宽度和层数。
