实验4-6 法拉第效应
法拉第效应实验报告
法拉第效应一．实验目的1．初步了解法拉第效应的经典理论。
2．初步掌握进行磁光测量的方法。
二．实验原理1．法拉第效应实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度F θ与光波在介质中走过的路程l 及介质中的磁感应强度在光的传播方向上的分量H B 成正比，这个规律又叫法拉第一费尔得定律，即F H VB l θ=()1比例系数V 由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得常数，它与光频和温度有关。
几乎所有的物质都有法拉第效应，但一般都很不显著。
不同物质的振动面旋转的方向可能不同。
一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（0V >）反之叫负旋（0V <）。
法拉第效应与自然旋光不同，在法拉第效应中，对于给定的物质，偏振面相对于实验室坐标的旋转方向，只由B 的方向决定和光的传播方向无关，这个光学过程是不可逆的。
光线往返一周，旋光角将倍增。
而自然旋光则是可逆的，光线往返一周，累积旋光角为零。
与自然旋光类似，法拉第效应也有色散。
含有三价稀土离子的玻璃，费尔德常数可近似表示为：()122t V K λλ-=-()2这里K 是透射光波长t λ，有效的电偶极矩阵元，温度和浓度等物理量的函数，但是与入射波长λ无关。
这种V 值随波长而变的现象称为旋光色散。
2．法拉第效应的经典理论从光波在介质中传播的图像看，法拉第效应可以这样理解:一束平行于磁场方向传播的平面偏振光，可以看作是两柬等幅的左旋和右旋偏振光的叠加，左旋和右旋是相对于磁场方向而言的。
介质中受原子核束缚的电子在人射光的两旋转电矢量作用下，作稳态的圆周运动。
在与电子轨道平面相垂直的方向上加一个磁场B ，则在电子上将引起径向力M F ，力的方向决定于光的旋转方向和磁场方向。
因此，电子所受的总径向力可以有两个不同的值。
轨道半径也可以有两个不同的值。
结果，对于一个给定的磁场就会有两个电偶极矩，两个电极化率。
法拉第效应实验
法拉第效应
一、实验目的
1、了解法拉第效应原理 、 2、掌握光线偏振面旋转角度的测量方法，研究磁感应 、掌握光线偏振面旋转角度的测量方法，
强度和旋转角度的关系
3、测量不同颜色光的旋光角，研究波长和费尔德常数 、测量不同颜色光的旋光角，
的关系
重点： 重点：法拉第测试仪器的正确使用 难点：法拉第效应原理的理解
磁感应强度B与励磁电流I的关系
四、实验内容
3、数据处理
样品名称：重火石玻璃
λ (nm) φ 度） （
B(GS )
2000 3000 4000 5000 6000 422.5 （紫） 534.5 （绿） 587 （黄）
D＝10.1mm
701 （红）
五、实验注意事项
1．认清单色仪狭缝开启方向，切勿使其 认清单色仪狭缝开启方向， 关闭过零。 关闭过零。 2．数显表溢出时，可关小单色仪人射狭 数显表溢出时， 缝或调整放大倍率。 缝或调整放大倍率。 3．数显表未与整机相连时，切勿接通电 数显表未与整机相连时， 以免烧坏仪器。 源，以免烧坏仪器。
二、实验原理
法拉第效应
当一束平面偏振光穿过一些原来不具有旋光性的介质， 当一束平面偏振光穿过一些原来不具有旋光性的介质，且给 介质沿光的传播方向加一磁场， 介质沿光的传播方向加一磁场，就会观察到光经过该介质后偏振 面旋转了一个角度，也就是说磁场使介质具有了旋光性。 面旋转了一个角度，也就是说磁场使介质具有了旋光性。这种现 象就是磁光效应， 象就是磁光效应，亦称法拉第效应 在法拉第效应中，光矢量旋转的角度θ 在法拉第效应中，光矢量旋转的角度θ与光在介质中通距离 L及磁感应强度B成正比，即 及磁感应强度B成正比， θ＝VBL 式中V是表征物质磁光特性的系数（ 式中V是表征物质磁光特性的系数（取决于样品介质的材料 特性和工作波长），称为费尔德 Veraet）常数。 ），称为费尔德（ 特性和工作波长），称为费尔德（Veraet）常数。
法拉第效应实验报告
法拉第效应实验报告法拉第效应一．实验目的1．初步了解法拉第效应的经典理论。
2．初步掌握进行磁光测量的方法。
二．实验原理1．法拉第效应实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度Fθ与光波在介质中走过的路程l 及介质中的磁感应强度在光的传播方向上的分量HB 成正比，这个规律又叫法拉第一费尔得定律，即FHVB l θ=()1比例系数V 由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得常数，它与光频和温度有关。
几乎所有的物质都有法拉第效应，但一般都很不显著。
不同物质的振动面旋转的方向可能不同。
一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（0V >）反之叫负旋（0V <）。
法拉第效应与自然旋光不同，在法拉第效应中，对于给定的物质，偏振面相对于实验室坐标的旋转方向，只由B 的方向决定和光的传播方向无关，这个光学过程是不可逆的。
光线往返一周，旋光角将倍增。
而自然旋光则是可逆的，光线往返一周，累积旋光角为零。
与自然旋光类似，法拉第效应也有色散。
含有三价稀土离子的玻璃，费尔德常数可近似表示为：()122tV K λλ-=-()2这里K 是透射光波长tλ，有效的电偶极矩阵元，温度和浓度等物理量的函数，但是与入射波长λ无关。
这种V 值随波长而变的现象称为旋光色散。
2．法拉第效应的经典理论从光波在介质中传播的图像看，法拉第效应可以这样理解:一束平行于磁场方向传播的平面偏振光，可以看作是两柬等幅的左旋和右旋偏振光的叠加，左旋和右旋是相对于磁场方向而言的。
介质中受原子核束缚的电子在人射光的两旋转电矢量作用下，作稳态的圆周运动。
在与电子轨道平面相垂直的方向上加一个磁场B ，则在电子上将引起径向力MF ，力的方向决定于光的旋转方向和磁场方向。
因此，电子所受的总径向力可以有两个不同的值。
轨道半径也可以有两个不同的值。
结果，对于一个给定的磁场就会有两个电偶极矩，两个电极化率。

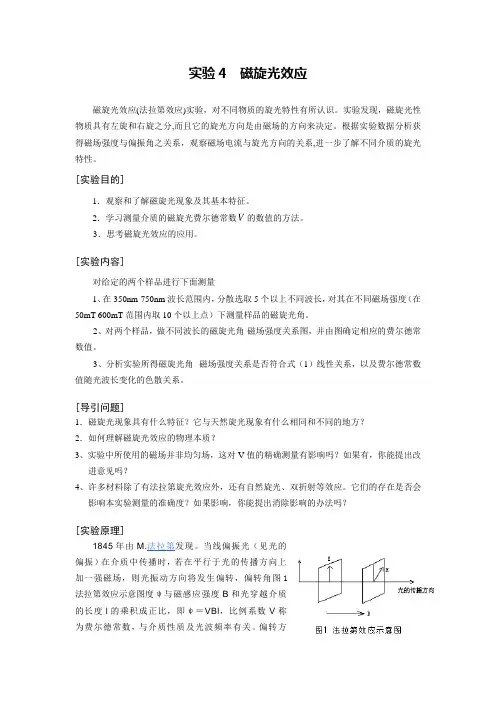

实验4 磁旋光效应
实验4 磁旋光效应磁旋光效应(法拉第效应)实验，对不同物质的旋光特性有所认识。
实验发现，磁旋光性物质具有左旋和右旋之分,而且它的旋光方向是由磁场的方向来决定。
根据实验数据分析获得磁场强度与偏振角之关系，观察磁场电流与旋光方向的关系,进一步了解不同介质的旋光特性。
[实验目的]1．观察和了解磁旋光现象及其基本特征。
2．学习测量介质的磁旋光费尔德常数V的数值的方法。
3．思考磁旋光效应的应用。
[实验内容]对给定的两个样品进行下面测量1、在350nm-750nm波长范围内，分散选取5个以上不同波长，对其在不同磁场强度（在50mT-600mT范围内取10个以上点）下测量样品的磁旋光角。
2、对两个样品，做不同波长的磁旋光角-磁场强度关系图，并由图确定相应的费尔德常数值。
3、分析实验所得磁旋光角--磁场强度关系是否符合式（1）线性关系，以及费尔德常数值随光波长变化的色散关系。
[导引问题]1．磁旋光现象具有什么特征？它与天然旋光现象有什么相同和不同的地方？2．如何理解磁旋光效应的物理本质？3、实验中所使用的磁场并非均匀场，这对V值的精确测量有影响吗？如果有，你能提出改进意见吗？4、许多材料除了有法拉第旋光效应外，还有自然旋光、双折射等效应。
它们的存在是否会影响本实验测量的准确度？如果影响，你能提出消除影响的办法吗？[实验原理]1845年由M.法拉第发现。
当线偏振光（见光的偏振）在介质中传播时，若在平行于光的传播方向上加一强磁场，则光振动方向将发生偏转，偏转角图1法拉第效应示意图度ψ与磁感应强度B和光穿越介质的长度l的乘积成正比，即ψ＝VBl，比例系数V称为费尔德常数，与介质性质及光波频率有关。
偏转方向取决于介质性质和磁场方向。
这种现象称为法拉第效应或磁致旋光效应当一束平面偏振光穿过某介质时，如果对介质在沿光的传播方向加上磁场，就会观察到光经过样品后偏振面转过一个角度(见图1)，亦即磁场使介质具有了旋光性，这种现象就是磁旋光效应，也称为法拉第效应。
法拉第效应
法拉第效应1845年8月，英国科学家法拉第发现原来没有旋光性的重玻璃在强磁场作用下产生旋光性，使偏振光的偏振面发生偏转。
磁致旋光效应后来称为法拉第效应。
法拉第效应有许多应用，特别是在激光技术中制造光调制器、光隔离器和光频环行器，在半导体物理中测量有效质量、迁移率等。
一、实验目的1． 了解法拉第效应的原理；2． 观察线偏振光在磁场中偏振面旋转的现象，确定维尔德（Verdet ）常数；3． 验证偏振面旋转角度、光波波长和磁场强度间的关系。
二、实验器材12v/100w 卤素灯、法拉第效应实验仪、光电器件及平衡指示仪、三、实验原理介质因外加磁场而改变其光学性质的现象称之为磁光效应。
其中，光通过处于磁场中的物质时偏振面发生旋转的效应较为重要，我们称这种偏振面的磁致旋转效应为法拉第效应（Faraday effect ）。
它与克尔效应一起揭示了光的电磁本质，是光的电磁理论的实验基础。
法拉第在寻找磁与光现象的联系时首先发现了线偏振光在通过处于磁场当中的各向同性介质时其偏振面发生旋转的现象。
在磁场不是非常强时，偏振面的旋转角度ϕ∆ 与介质的厚度S 及磁感应强度在光的传播方向上的分量B 成正比VBS =∆ϕ （1）比例系数V 成为维尔德（Verdet ）常数，它取决于光的波长和色散关系，一般物质的维尔德常数比较小，表1给出了几种材料的维尔德常数V 。
法拉第效应与自然旋光不同。
在法拉第效应中对于给定的物质，光矢量的旋转方向只由磁场的方向决定，而与光的传播方向无关，即当光线经样品物质往返一周时，旋光角将倍增。
线偏振光可看作两个相反偏振量σ+和σ –的圆偏振光的相干叠加，从原子物理知识可知，磁场将使原子中的振荡电荷产生旋进运动，旋进的频率等于拉莫尔频率，即ωL =B me ⋅,这里e 和m 分别为振荡粒子的电荷和质量，B 为磁场强度。
线偏振光的σ+和σ –分量有不同的旋进频率，分别为L ωω- 和L ωω+，相应的折射率n +和n -，相速度v +和v - 都不同，而在表1.几种材料的维尔德常数V光学行为中是等效的，偏振面旋转角由下述等式得到，旋转角由光通过的材料长度S 决定,即S c n n ⋅-=∆-+2)(ωϕ （2）上式中，c 为光速，ω为入射光的频率，上式的推导较为简单，是建立在经典电磁理论的基础之上。
法拉第效应测量实验报告
一、实验目的1. 了解和掌握法拉第效应的原理及其在光学和电磁学中的应用。
2. 熟悉法拉第效应实验装置的结构和操作方法。
3. 测量法拉第效应产生的偏振面旋转角度，验证法拉第效应的基本规律。
4. 计算法拉第效应的费尔德常数，了解其与样品材料、磁场强度和光波波长之间的关系。
二、实验原理法拉第效应是指当一束平面偏振光通过含有重金属或稀土离子的光学介质时，在介质中沿光的传播方向加上一个强磁场，偏振面会发生旋转的现象。
这种现象与磁场强度、光波波长和样品材料有关。
法拉第效应的基本原理如下：1. 当光波通过介质时，光波的电场会使介质中的电子发生受迫振动，产生感应电流。
2. 感应电流产生的磁场与外加磁场相互作用，使得光波在介质中的传播速度发生变化。
3. 由于左旋圆偏振光和右旋圆偏振光的传播速度不同，从而导致偏振面发生旋转。
法拉第效应的旋转角度θ与磁场强度B、光波波长λ、介质厚度d和费尔德常数V的关系为：θ = V B d λ三、实验装置1. 光源系统：包括白炽灯、透镜组、单色仪和斩光器。
2. 磁场系统：包括电磁铁、供电电源和特斯拉计。
3. 样品介质：选择含重金属或稀土离子的光学玻璃，制成圆柱状。
4. 旋光角检测系统：包括检偏测角仪、前置放大器、锁相放大器和光电倍增管。
四、实验步骤1. 连接实验装置，确保各部分连接正确。
2. 打开电源，调整光电倍增管电压至650V，观察输出指示，确保不过载。
3. 记录消光角，即法拉第转角的零点。
4. 逐渐增大磁场强度，分别在0、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、270、280、290、300、310、320、330、340、350、360、370、380、390、400、410、420、430、440、450、460、470、480、490、500、510、520、530、540、550、560、570、580、590、600、610、620、630、640、650、660、670、680、690、700、710、720、730、740、750、760、770、780、790、800、810、820、830、840、850、860、870、880、890、900、910、920、930、940、950、960、970、980、990、1000Oe时测量检偏角。
法拉第效应实验报告
（五）最小偏向角测量系统
1. 2. 白炽光源； 单色仪；
3.
分光仪：用来测量样品介质对应不同波长λ和最小偏向角θ的对应关 系。
三、实验内容
（一）法拉第旋光角的测量 1.旋光角测量方法 （1）平面偏振光偏振方位的测定
消光位置附近，光强变化曲率小，难以直接测量， 需利用对称测量法。
（2）旋光角的测量
（二）法拉第旋光角的计算：
根据量子理论，法拉第旋光角大小为：
或 其中 为费德尔常数
二、实验装置
（一）光源系统
1.白炽光源：用来提供白光； 2.单色仪：用来产生单色光； 3.聚光镜筒：产生平行光； 4.起偏镜：用来产生平面偏振光。
（ቤተ መጻሕፍቲ ባይዱ）磁场系统
1.电磁铁：圆柱型磁头，中心有通光孔； 2.激磁电源：10A，60V，输出连续可调； 3.高斯计：用来测量电磁铁所产生的磁场强度。
计算出电子荷质比来。 （二）计算样品介质费德尔常数：
V
DB
五、参考文献
[1]高立模等. 《近代物理实验》. 南开大学出版社，2006.
（三）样品介质系统 1. 样品介质：选用光学玻璃，做成三棱镜形状，四面抛成光学面； 既可以放在磁场中做旋光样品，也可以放在分光仪上测样品介质 的色散关系λ~dn/dλ； 2. 样品盒和支架：铜材料做成。 （四）旋光角检测系统 1. 检偏测角仪：用来检测偏振光的偏振方位； 2. 光电倍增管：用来接收检偏后出射的光信号，转换成电信号输出 给直流复射式检流计； 3. 直流复射式检流计：用来接收光电倍增管输出的电流信号； 4. 高压电源：用来提供光电倍增管工作电压。
实验4-6 法拉第效应
实验目的和要求
1.了解磁光效应现象和法拉第效应的作用机制；
法拉第效应实验报告(2021年整理)
法拉第效应实验报告（2021年整理）
二极管现象是电流电压特性表明的一种现象，在1905年，德国物理学家布拉班尼斯·法拉第发现了二极管的原理。
法拉第实验的目的是从物理学的角度研究了电子束的限制，当空气中的气体受到高压线圈轴的电离时，电子束就会流动，当这些活动的电子束遇到其他可以加以阻止的障碍时，就会形成二极管现象从而改变电流的流向。
法拉第的实验设备主要由电源、燃料池和电流测量仪组成，电源用来为被试设备提供电源，燃料池用来装配气体放电和离子发射。
实验中，法拉第发现，在一个实验装置内，当普通气体放电中，电压波形是有一个上升后随着电流增加减少到基线的趋势，当电压到达一定水平时，气体就会发出能量例如紫外线，这被称作“离子发生”。
实验结果表明，在无加热的情况下，电流集中在一个方向并抵消了另一个方向的电流。
法拉第的实验结果也为后来电子设计奠定了基础，由于法拉第发现的“离子发生”现象，可以反映整个电路中电流的方向，在电子电路中，用二极管就可以实现开关功能。
同时，这也将对阻抗、容性和电容的应用产生了重大影响。
因此，法拉第的实验结果对我们在电子设计中的使用和理解电子学和电子技术有着至关重要的作用，他在研究电子学方面作出的贡献有力地推动了电子技术的发展，也使我们可以更加深入地理解和研究电子学，从而用于制作999种有用的电子产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结果处理
（一）实验精度检验——计算电子荷质比： 在实验测量各对应关系的范围内，适当选择相对应的φ、B、λ及 dn/dλ的值，利用公式：
e −2cϕ = m DBλ ( dn / d λ )
计算出电子荷质比来。 （二）计算样品介质费德尔常数：
思考题: 思考题:
1. 对于本实验来说，引起误差的主要来源有哪几个因素？ 这些因素在实验过程中如何处理得好以减小实验误差 提高实验精度。 2. 试设计一个测量法拉第效应特性的实验方案，并画出 实验光路图。
在磁场作用下，介质中左旋偏振光与右旋偏 振光的传播速度不同，造成偏振面的旋转。
实验原理
（二）法拉第旋光角的计算： 法拉第旋光角的计算：
根据量子理论，法拉第旋光角大小为：
或 其中 为费德尔常数
实验装置
一、光源系统
1.白炽光源：用来提供白光； 2.单色仪：用来产生单色光； 3.聚光镜筒：产生平行光； 4.起偏镜：用来产生平面偏振光。
实验装置
五、最小偏向角测量系统 1.白炽光源 2.单色仪 3.分光仪：用来测量样品介质对应不同波长λ和最 小偏向角θ的对应关系。
实验方法
法拉第旋光角的测量——对称测量法：
消光位置附近，光强变化曲率小，难以直接测量， 需利用对称测量法。
（一）初始偏振方位φ0的测量 ：
无法拉第效应时的偏振方向
（二）不同磁场强度、不同入射波长下的偏振面旋转角测量：
二、磁场系统
1.电磁铁：圆柱型磁头，中心有通光孔； 2.激磁电源：10A，60V，输出连续可调； 3.高斯计：用来测量电磁铁所产生的磁场强度。
实验装置
三、样品介质系统 1. 样品介质：选用光学玻璃，做成三棱镜形状，四面抛成光学面。 既可以放在磁场中做旋光样品，也可以放在分光仪上测样品介质 的色散关系λ~dn/dλ； 2. 样品盒和支架：铜材料做成。 四、旋光角检测系统 1. 检偏测角仪：用来检测偏振光的偏振方位； 2. 光电倍增管：用来接收检偏后出射的光信号，转换成电信号输出 给直流复射式检流计； 3. 直流复射式检流计：用来接收光电倍增管输出的电流信号； 4. 高压电源：用来提供光电倍增管工作电压。
实验内容
实验内容
（三）样品介质的λ和dn/dλ对应关系的测量 把样品棱镜放在分光仪上，采用单色仪做光源，用最小偏向角 测量法，测出波长λ和最小偏向角θ的对应关系，然后利用公式：
n = sin
θ +α
2
sin
α
2
求出样品介质的波长λ和折射率n的对应关系。最后再由λ ~ n的关系进 一步求出样品介质的波长λ和dn/dλ的对应关系。
实验4-6 法拉第效应 实验
南开大学基础物理实验教学中心 近代物理实验室
大 纲
实验目的 实验原理 实验装置 实验内容与方法 结果处理 思考题
实验目的
了解磁光效应现象和法拉第效应的作用机制 掌握旋光角的测量方法，学会使用有关仪器 学会用重要物理量的经典值验证实验原理和实验精度
实验原理
（一）在磁场作用下介质的旋光作用
