O型密封圈使用基本要素
O形圈密封的选型与使用
d1——O 形圈的内径（mm）； d0——O 形圈的截面直径（mm）。
3）接触宽度 O 形圈装入密封沟槽后，其横截面产生压缩变形。变形后的宽度及其与轴的 接触宽度都和 O 形圈的密封性能和使用寿命有关，其值过小会使密封性受到影
响；过大则增加摩擦，产生摩擦热，影响 O 形圈的寿命。O 形圈变形后的宽度 BO （mm）与 O 形圈的压缩率 W 和截面直径 dO 有关，可用下式计算
O 型密封圈的选型与使用
O 形圈密封是典型的挤压型密封。O 形圈截面直径的压缩率和拉伸是密封设 计的主要内容，对密封性能和使用寿命有重要意义。O 形圈一般安装在密封沟槽 内起密封作用。O 形密封圈良好的密封效果很大程度上取决于 O 形圈尺寸与沟槽 尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。密封装置设计加工时，若 使 O 形圈压缩量过小，就会引起泄漏；压缩量过大则会导致 O 形密封圈橡胶应力 松弛而引起泄漏。同样，O 形圈工作中拉伸过度，也会加速老化而引起泄漏。 1、O 形圈密封的设计原则
2、O 型圈沟槽设计 槽体积比 O 型圈体积大 15%左右。设计参数：形状、尺寸、精度、粗糙度， 对于动密封，需要计算相对运动间隙。涉及原则是：容易加工尺寸合理，精度容 易保证，拆装方便。
（1）O 型圈沟槽深度设计 槽深的设计决定 O 型圈的设计压缩量，沟槽深度加上间隙小于 O 型圈自由 状态下 O 型圈的线径。 O 型圈的压缩量由内径压缩量δ’和外径压缩量δ”构成。
1）压缩率 压缩率 W 通常用下式表示： W%= (d0-h)/d0；
式中 d0——O 形圈在自由状态下的截面直径（mm） h ——O 形圈槽底与被密封表面的距离，即 O 形圈压缩后的截面高度（mm）。

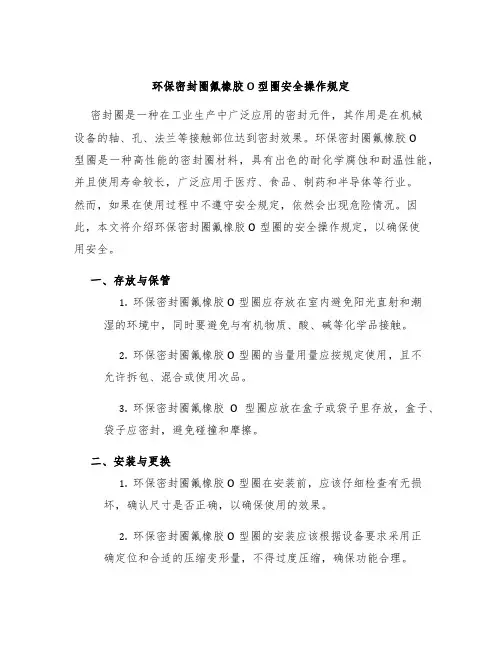

环保密封圈氟橡胶O型圈安全操作规定
环保密封圈氟橡胶O型圈安全操作规定密封圈是一种在工业生产中广泛应用的密封元件，其作用是在机械设备的轴、孔、法兰等接触部位达到密封效果。
环保密封圈氟橡胶O型圈是一种高性能的密封圈材料，具有出色的耐化学腐蚀和耐温性能，并且使用寿命较长，广泛应用于医疗、食品、制药和半导体等行业。
然而，如果在使用过程中不遵守安全规定，依然会出现危险情况。
因此，本文将介绍环保密封圈氟橡胶O型圈的安全操作规定，以确保使用安全。
一、存放与保管1.环保密封圈氟橡胶O型圈应存放在室内避免阳光直射和潮湿的环境中，同时要避免与有机物质、酸、碱等化学品接触。
2.环保密封圈氟橡胶O型圈的当量用量应按规定使用，且不允许拆包、混合或使用次品。
3.环保密封圈氟橡胶O型圈应放在盒子或袋子里存放，盒子、袋子应密封，避免碰撞和摩擦。
二、安装与更换1.环保密封圈氟橡胶O型圈在安装前，应该仔细检查有无损坏，确认尺寸是否正确，以确保使用的效果。
2.环保密封圈氟橡胶O型圈的安装应该根据设备要求采用正确定位和合适的压缩变形量，不得过度压缩，确保功能合理。
3.在更换环保密封圈氟橡胶O型圈时，应先清理设备零件表面的杂质和润滑剂，再进行更换。
更换时应使用匹配的密封圈和正确工具，避免出现破损和误安装。
三、检查与维护1.环保密封圈氟橡胶O型圈应定期进行检查，确认其外观和性能无异常，以保证其密封性和使用寿命。
2.环保密封圈氟橡胶O型圈在使用中会出现老化、硬化等现象，应换新，避免因密封圈老化、硬化等原因导致设备泄露、渗漏等事故发生。
3.检查和更换时，应采用安全防护措施，如戴手套、眼镜等，以避免因环保密封圈氟橡胶O型圈护坠而给人身安全带来危害。
四、处理废弃环保密封圈氟橡胶O型圈1.环保密封圈氟橡胶O型圈属于有害物质，应按照城市环保部门相关规定和标准，专门投放废弃物质箱内，由有资质的处理公司进行处理。
2.废弃环保密封圈氟橡胶O型圈不得随意丢弃，更不能进行燃烧，避免环境污染和人身伤害。

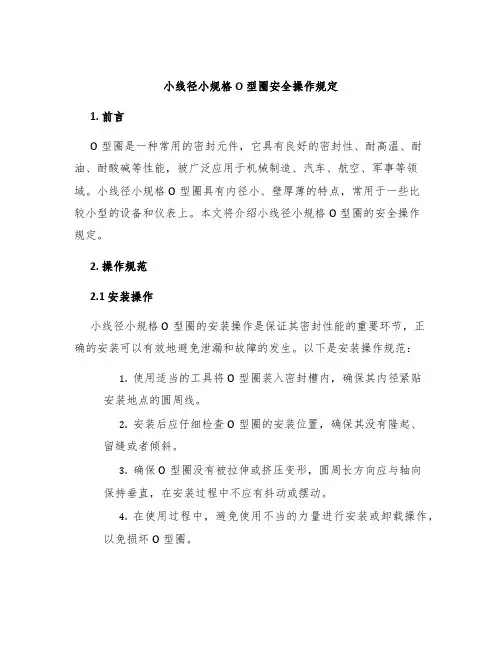

小线径小规格O型圈安全操作规定
小线径小规格O型圈安全操作规定1. 前言O型圈是一种常用的密封元件，它具有良好的密封性、耐高温、耐油、耐酸碱等性能，被广泛应用于机械制造、汽车、航空、军事等领域。
小线径小规格O型圈具有内径小、壁厚薄的特点，常用于一些比较小型的设备和仪表上。
本文将介绍小线径小规格O型圈的安全操作规定。
2. 操作规范2.1 安装操作小线径小规格O型圈的安装操作是保证其密封性能的重要环节，正确的安装可以有效地避免泄漏和故障的发生。
以下是安装操作规范：1.使用适当的工具将O型圈装入密封槽内，确保其内径紧贴安装地点的圆周线。
2.安装后应仔细检查O型圈的安装位置，确保其没有隆起、留缝或者倾斜。
3.确保O型圈没有被拉伸或挤压变形，圆周长方向应与轴向保持垂直，在安装过程中不应有抖动或摆动。
4.在使用过程中，避免使用不当的力量进行安装或卸载操作，以免损坏O型圈。
2.2 常见问题1.O型圈出现泄漏现象：泄漏是常见的气液介质流失的现象，存在于许多密封中，可以通过查找泄漏源和重新安装O型圈等方法解决。
–泄漏的原因可能是密封面缺陷或者O型圈安装不当，应及时更换密封面或重新安装O型圈。
–泄漏也可能由于O型圈损坏或老化导致，建议及时更换同等规格的O型圈。
2.O型圈老化现象：O型圈随着使用和时间的增加，经受住了各种环境的考验，由于材料老化或损伤，可能出现破裂、变硬或变脆等现象。
–应更换O型圈，并且尽量选择质量较好的原材料，加强维护保养工作。
2.3 维护保养1.检查：每隔一段时间，对设备上的O型圈进行检查，如检查到O型圈损坏、老化、变形等现象，及时更换。
2.清洁：在更换O型圈时，应对密封面进行清洁，以免污垢、泥沙等杂质影响密封性能。
3.润滑：润滑剂可增加O型圈的寿命，并增加密封性能，但应注意使用量，过量会影响密封效果。
4.储存：不使用的O型圈应相互分开并存放在阴凉、干燥的地方，避免阳光直射和长时间暴露在潮湿环境中。
3. 结论小线径小规格O型圈在现代机械制造业中应用广泛，具有良好的密封性能，在使用过程中需要注意安装、维护和保养。
O型圈使用注意事项
使用及保管O型圈时注意事项：
1、使用O型圈注意事项：
①当活塞杆不可能倒角及有螺纹时，请使用图示安装夹具，注意防止损伤O型圈。
当O型圈通过螺纹时，请在螺纹上套上金属薄片或带等以便能圆滑的插入。
②在将O型圈装人沟槽中时，请注意在安装时不要使O型圈发生扭曲。
③安装O型圈时，请在沟槽及O型圈上涂上密封介质。
④原则上O型圈不要重复使用。
③照原样安装O型圈，保持机器内干净，请不要用清洗液及汽油情况，以防止橡胶溶胀。
2、O型圈的保管注意事项：
在保管O型圈时请注意以下各点：
①请不要打开原包装，O型圈上附着有灰尘时，有可能造成损伤。
②请在避开直射日光及湿度低的场所保管。
紫外线及潮湿大气会促进橡胶材料的老化和塑料材料的尺寸变化以及老化。
③在保管曾经开封过的制品时，请注意有没有附着与混入异物。
请尽量仍旧使用原来的包装。
④请不要放置在锅炉与炉子等高温热源附近。
因为热会促进橡胶老化。
⑤请不要放置在易于发生臭氧的电机附近。
请不要用细绳将O型圈捆扎挂在针或金属线上，因为这会使O型圈变形及唇口端损伤。

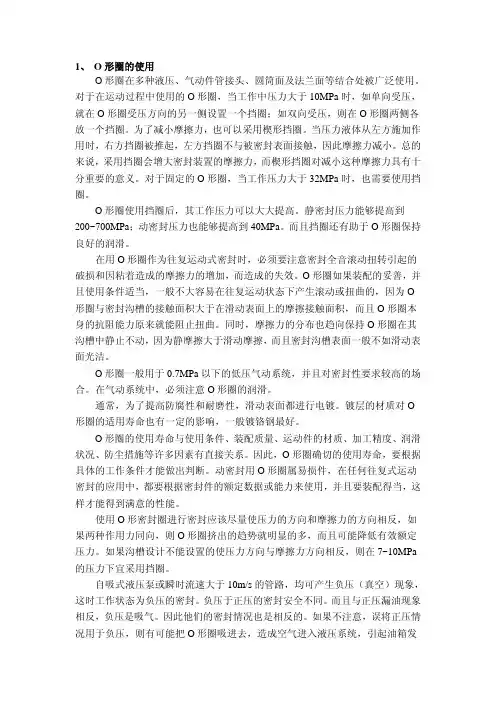

O形圈的使用、安装与保管使用与维护注意事项
1、O形圈的使用O形圈在多种液压、气动件管接头、圆筒面及法兰面等结合处被广泛使用。
对于在运动过程中使用的O形圈，当工作中压力大于10MPa时，如单向受压，就在O形圈受压方向的另一侧设置一个挡圈；如双向受压，则在O形圈两侧各放一个挡圈。
为了减小摩擦力，也可以采用楔形挡圈。
当压力液体从左方施加作用时，右方挡圈被推起，左方挡圈不与被密封表面接触，因此摩擦力减小。
总的来说，采用挡圈会增大密封装置的摩擦力，而楔形挡圈对减小这种摩擦力具有十分重要的意义。
对于固定的O形圈，当工作压力大于32MPa时，也需要使用挡圈。
O形圈使用挡圈后，其工作压力可以大大提高。
静密封压力能够提高到200~700MPa；动密封压力也能够提高到40MPa。
而且挡圈还有助于O形圈保持良好的润滑。
在用O形圈作为往复运动式密封时，必须要注意密封全音滚动扭转引起的破损和因粘着造成的摩擦力的增加，而造成的失效。
O形圈如果装配的妥善，并且使用条件适当，一般不大容易在往复运动状态下产生滚动或扭曲的，因为O 形圈与密封沟槽的接触面积大于在滑动表面上的摩擦接触面积，而且O形圈本身的抗阻能力原来就能阻止扭曲。
同时，摩擦力的分布也趋向保持O形圈在其沟槽中静止不动，因为静摩擦大于滑动摩擦，而且密封沟槽表面一般不如滑动表面光洁。
O形圈一般用于0.7MPa以下的低压气动系统，并且对密封性要求较高的场合。
在气动系统中，必须注意O形圈的润滑。
通常，为了提高防腐性和耐磨性，滑动表面都进行电镀。
镀层的材质对O 形圈的适用寿命也有一定的影响，一般镀铬钢最好。
O形圈的使用寿命与使用条件、装配质量、运动件的材质、加工精度、润滑状况、防尘措施等许多因素有直接关系。
因此，O形圈确切的使用寿命，要根据具体的工作条件才能做出判断。
动密封用O形圈属易损件，在任何往复式运动密封的应用中，都要根据密封件的额定数据或能力来使用，并且要装配得当，这样才能得到满意的性能。
使用O形密封圈进行密封应该尽量使压力的方向和摩擦力的方向相反，如果两种作用力同向，则O形圈挤出的趋势就明显的多，而且可能降低有效额定压力。

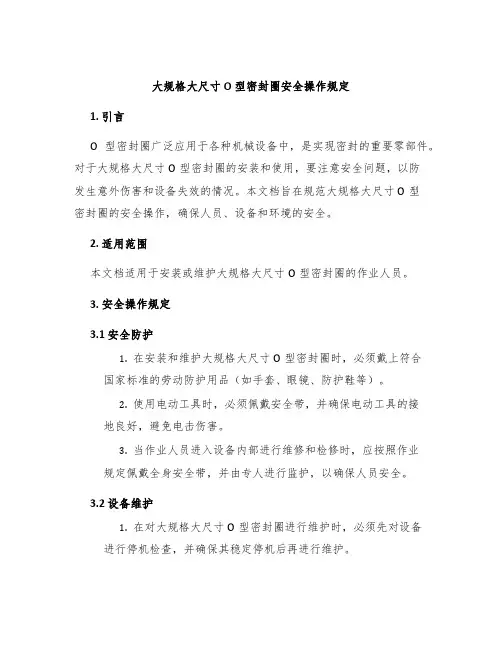

大规格大尺寸O型密封圈安全操作规定
大规格大尺寸O型密封圈安全操作规定1. 引言O型密封圈广泛应用于各种机械设备中，是实现密封的重要零部件。
对于大规格大尺寸O型密封圈的安装和使用，要注意安全问题，以防发生意外伤害和设备失效的情况。
本文档旨在规范大规格大尺寸O型密封圈的安全操作，确保人员、设备和环境的安全。
2. 适用范围本文档适用于安装或维护大规格大尺寸O型密封圈的作业人员。
3. 安全操作规定3.1 安全防护1.在安装和维护大规格大尺寸O型密封圈时，必须戴上符合国家标准的劳动防护用品（如手套、眼镜、防护鞋等）。
2.使用电动工具时，必须佩戴安全带，并确保电动工具的接地良好，避免电击伤害。
3.当作业人员进入设备内部进行维修和检修时，应按照作业规定佩戴全身安全带，并由专人进行监护，以确保人员安全。
3.2 设备维护1.在对大规格大尺寸O型密封圈进行维护时，必须先对设备进行停机检查，并确保其稳定停机后再进行维护。
2.在维护作业前，必须按照规定切断设备的电源，并进行锁定，确保设备没有误操作。
3.在维护作业前，必须对设备进行清洁，并对设备进行确认和检查，确保安全无风险。
3.3 安装与拆卸1.在进行大规格大尺寸O型密封圈的安装和拆卸时，必须按照设备使用手册或专业人员指导规范操作，确保安全。
2.在进行O型密封圈的安装和拆卸时，必须使用专业工具，不能使用其他工具代替，以免损坏密封圈。
3.在进行大规格大尺寸O型密封圈的安装和拆卸时，需严格按照作业流程依次进行，不能交叉作业，以避免误操作。
4.在进行O型密封圈的拆卸时，如遇阻力过大，要及时停止操作，否则易导致设备和人员的伤害。
3.4 监测与维护1.需要定期对大规格大尺寸O型密封圈进行检查和维护，发现问题要及时处理，避免出现安全事故。
2.在检查大规格大尺寸O型密封圈的密封性时，需要先切断设备的电源并进行锁定，检查时要使用专业设备。
3.当发现大规格大尺寸O型密封圈发生漏油、老化、开裂或变形等问题时，需要及时更换，防止泄漏和设备失效的情况发生。
o型密封圈使用方法
o型密封圈使用方法嘿，朋友们！今天咱来聊聊这 O 型密封圈的使用方法。
这玩意儿别看它小，作用可大着呢！就像家里的门锁，虽小却能守护整个家门的安全。
O 型密封圈啊，就像是个忠诚的小卫士。
在各种设备和装置里默默工作着。
那怎么用好它呢？首先，你得选对它呀！不同的场合、不同的压力和温度，都得有合适的 O 型密封圈来匹配。
这就好比你去参加不同的活动得穿不同的衣服，总不能穿着睡衣去参加婚礼吧！所以要根据实际情况精心挑选。
选好了，接下来就是安装啦。
安装的时候可得小心仔细，就像给宝贝玩具安装零件一样。
要把密封面清理得干干净净，不能有一点杂质、灰尘啥的，不然这个小卫士怎么能好好工作呢？你想想，要是它周围都是脏东西，它能发挥出最大作用吗？那肯定不行呀！然后呢，把 O 型密封圈轻轻放上去，要放得恰到好处。
不能歪了，也不能太紧或太松，这得多练练手感呀。
这就好像投篮一样，力度和角度都得把握好，不然球怎么能进篮筐呢？安装好了，还得检查检查，看看有没有什么问题。
在使用过程中，也得时刻关注它呢。
就像照顾宠物一样，要时常看看它状态好不好。
要是发现有磨损、老化的迹象，那可得赶紧换一个新的呀。
你总不能让一个生病的宠物一直工作吧，那多不人道呀！而且呀，O 型密封圈可不能随便乱用哦。
就像吃药一样，得对症下药。
用错了地方，那可就麻烦啦！说不定还会引发大问题呢。
你说这小小的 O 型密封圈是不是很重要呢？它虽然不起眼，但在很多关键的地方都发挥着大作用呢。
比如在一些机械设备里，要是没有它好好密封，那油啊、气啊什么的不都跑出来啦？那设备还怎么正常工作呢？所以啊，可别小瞧了它哟！大家在使用 O 型密封圈的时候，一定要认真对待呀。
别觉得它小就不重视，很多时候就是这些小细节决定了成败呢。
你想想，一个小小的O 型密封圈没弄好，导致整个设备出问题，那多不划算呀！所以呀，一定要把它当回事儿，好好使用它，让它为我们的生活和工作好好服务！你们说是不是这个理儿呢？。
o型圈的安装和使用方法
o型圈的安装和使用方法O型圈是一种常见的密封元件，广泛用于各种机械设备中。
它具有结构简单、安装方便、密封性能好等特点，被广泛应用于汽车、机械、电子等领域。
本文将介绍O型圈的安装和使用方法。
一、O型圈的安装方法1. 准备工作：首先，需要准备好O型圈和安装工具，如钳子、扁嘴钳等。
确保O型圈的尺寸符合要求，并检查其表面是否有损坏或异物。
2. 安装位置：确定O型圈的安装位置，通常是在两个连接部件之间的密封面上。
确保连接部件的表面平整、光滑，无明显凹凸或划痕。
3. 安装步骤：(1) 将O型圈放置在安装位置上，确保圈口与密封面完全贴合。
(2) 使用工具轻轻将O型圈压紧，确保其均匀受力，避免过度压紧导致变形或破裂。
4. 检查密封效果：安装完成后，可以通过注入润滑剂或介质进行测试，检查O型圈的密封效果。
如发现泄漏或渗漏现象，需要重新安装或更换O型圈。
二、O型圈的使用方法1. 温度适应性：O型圈的使用温度范围通常为-30℃至+120℃。
在使用过程中，应注意避免超出其温度范围，以免导致硬化、变形或失效。
2. 压力适应性：O型圈的密封性能与其所受压力密切相关。
在使用时，应确保O型圈的耐压性能符合要求，避免因超出其承受范围而导致泄漏。
3. 介质适应性：不同材质的O型圈对介质的适应性有所差异。
在选择O型圈时，应根据介质的性质选择相应的材质，以确保其良好的密封性能。
4. 维护保养：定期检查O型圈的密封性能，如发现老化、损坏或硬化等情况，应及时更换。
另外，注意避免使用锋利工具或化学溶剂等物质接触O型圈，以免导致损坏。
5. 存放方法：未使用的O型圈应存放在干燥、阴凉的环境中，避免阳光直射或潮湿环境。
存放时应注意避免与锐利物品或化学品接触，避免损坏。
6. 注意事项：(1) 在安装和使用O型圈时，应避免过度拉伸或扭曲，以免影响其密封性能。
(2) 在使用O型圈的过程中，应注意避免强烈撞击或挤压，以免导致损坏或失效。
(3) 在选择O型圈时，应根据实际应用需求综合考虑其材质、尺寸、耐温性能等因素，以确保其适用性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
O 型密封圈基本要素
静态密封
动态密封
工作压力
无挡圈时，最高可达10Mpa 有挡圈时，最高可达40Mpa
用特殊挡圈时，最高可达200Mpa
无挡圈时，最高可达5Mpa 有挡圈时，压力可更高
运动速度 最大往复速度可达0.5m/s,最大旋转速度可达2.0m/s
温度
一般场合：-40℃ +120℃；旋转场合：-30℃ +80℃；特殊橡胶：-60℃ +250℃ O 型圈标准 标准 O 型圈截面直径W 美国标准： AS 568 英国标准： BS 1516 1.78 2.62 3.53 5.33 7.00 日本标准： JIS B2401 1.9 2.4 3.1 3.5 5.7 8.4 国际标准： ISO 3601/1 德国标准： DIN3771/1 中国标准： GB3452,1 1.8 2.65 3.55 5.30 7.00
优先的米制尺寸 1.0 1.5 2.0 2.5 3.0
3.5
4.0 4.5
5.0 5.5
6.0
7.0
8.0 10.0 12.0
安装尺寸数据
径向安装
轴向安装
沟槽深度 沟槽宽度
沟槽深度 沟槽宽度 半径 截面直径
W
动密封 t1+0.05 静密封 t+0.05
b1+0.2 b2+0.2 b3+0.2 h+0.05 b4+0.2 R1 0.50 - 0.35 0.80 - - 0.35 0.80 0.20 0.74 - 0.50 1.00 - - 0.50 1.00 0.20 1.00 1.02 - 0.70 1.40 - - 0.70 1.40 0.20 1.20 - 0.85 1.70 - - 0.85 1.70 0.20 1.25 1.27 - 0.90 1.70 - - 0.90 1.80 0.20 1.30 - 0.95 1.80 - - 0.95 1.80 0.20 1.42 - 1.05 1.90 - - 1.05 2.00 0.30 1.50 1.52 1.25 1.10 2.00 3.00 4.00 1.10 2.10 0.30 1.60 1.63 1.30 1.20 2.10 3.10 4.10 1.20 2.20 0.30 1.78 1.80 1.45 1.30 2.40 3.80 5.20 1.30 2.60 0.40 1.83 1.50 1.35 2.50 3.90 5.30 1.35 2.60 0.40 1.90 1.55 1.40 2.60 4.00 5.40 1.40 2.70 0.40 1.98 2.00 1.65 1.50 2.70 4.10 5.50 1.50 2.80 0.40 2.08 2.10 1.75 1.55 2.80 4.20 5.60 1.55 2.90 0.40 2.20 1.85 1.60 3.00 4.40 5.80 1.60 3.00 0.40 2.26 1.90 1.70 3.00 4.40 5.80 1.70 3.10 0.40 2.30 2.34 1.95 1.75 3.10 4.50 5.90 1.75 3.10 0.40 2.40 2.05 1.80 3.20 4.60 6.00
1.80
3.30
0.50
2.46 2.10 1.85
3.30
4.70 6.10 1.85 3.40 0.50 注：t （无挡圈时） t1（加一个挡圈和加两个挡圈时）b1 （无挡圈时） b2（加一个挡圈） b3(加两个挡圈) b4(轴向安装)
2
安装尺寸数据
径向安装
轴向安装
沟槽深度 沟槽宽度
沟槽深度 沟槽宽度 半径 截面直径
W
动密封 t1+0.05 静密封 t+0.05 b1+0.2 b2+0.2 b3+0.2 h+0.05 b4+0.2 R1 2.50
2.15 1.85
3.30
4.70 6.10 1.85 3.40 0.50 2.62 2.65 2.25 2.00 3.60
5.00
6.40 2.00 3.80 0.60 2.70 2.30 2.05 3.60 5.00 6.40 2.05 3.80 0.60 2.80
2.40 2.10
3.70 5.10 6.50 2.10 3.90 0.60 2.92 2.95 2.50 2.20 3.90 5.30 6.70 2.20
4.00 0.60 3.00 2.60 2.30 4.00
5.40
6.80 2.30 4.00 0.60 3.10 2.70 2.40 4.10 5.50 6.90 2.40 4.10 0.60 3.50
3.05 2.65
4.60 6.00 7.40 2.65 4.70 0.60 3.53 3.55 3.10 2.70 4.80 6.20 7.60 2.70
5.00 0.80 3.60 3.15 2.80 4.80
6.20
7.60 2.80 5.10 0.80 4.00 3.50 3.10 5.20 6.90
8.60 3.10 5.30 0.80 4.50 4.00 3.50 5.80 7.50
9.20 3.50 5.90 0.80 5.00
4.40 4.00 6.60 8.30 10.00 4.00 6.70 0.80
5.33 5.30 4.70 4.30 7.10 8.80 10.50 4.30 7.30 1.20 5.50 4.80 4.50 7.10 8.80 10.50 4.50 7.30 1.20 5.70 5.00 4.60 7.20 8.90 10.60 4.60 7.40 1.20
6.00 5.30 4.90
7.40 9.10 10.80 4.90 7.60 1.20 6.50
5.70 5.40 8.00 9.70 11.40 5.40 8.20 1.20
6.99
7.00 6.10 5.80 9.50 12.00 14.50 5.80 9.70 1.50 7.50 6.60 6.30 9.70 12.20 14.70 6.30 9.90 1.50
8.00 7.10 6.70
9.80 12.30 14.80 6.70 10.00 1.50 8.40 7.50 7.10 10.00 12.50 15.00 7.10 10.30 1.50 9.00 8.10 7.70 10.60 13.10 15.60 7.70 10.90 2.00 9.50 8.60 8.20 11.00 13.50 16.00 8.20 11.40 2.00 10.00 9.10 8.60 11.60 14.10 16.60 8.60 12.00 2.50 12.00
11.00
10.60
13.50
16.00
18.50
10.60
14.00
2.50
O 型密封圈用挡圈
O 型圈 挡圈
外径D1 断面直径 厚度T 允差 外径D2 极限偏差 内径d2 极限偏差 ≤18 1.9 D1-3 ≤30 2.4
1.25 ±0.1 0
+0.14 D1-4 +0.14 0 ≤160 3.1 D1-5 ≤60 3.5
1.5 0
+0.20 D1-6 +0.20 0 ≤300 5.7 2 ±0.12 D1-10 ≤500 8.6
2.5 ±0.15 D2=D1 0
+0.25 D1-15 +0.25 0
工作压力≥10Mpa 单向受压时，在受压面置一个挡圈。
工作压力＞10Mpa 双向受压时，在受压面置二个挡圈。
静密封或工作压力P ＜10Mpa 时，一般不设挡圈。
