电容启动三种单相电动机正反转接线(图)
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
电容启动三种单相电动机正反转接线(图)
电容启动三种单相电念头正反转接线（图）江苏省泗阳县李口中学沈正中单相电容启动电念头有两个绕组,分离是主绕组（又叫工作绕组.运行绕组）,另一个是副绕组（又叫起动绕组）.两个绕组的线径和匝数一般是不合的,主绕组线径比粗些,匝数略少些.副绕组电阻大些,用万用表量下就知了,但也有少数主绕组和副绕组完整雷同（倒顺电念头）.多半电念头的副绕组和主绕组在电路中是同时工作的.接线办法是：副绕组和电容电路串联后与主绕组并联,再接到220V电路中.单相电容启动电念头可分为三种,即电容运转式.电容起动式和电容运转兼起动式（双电容电念头）.其正反转比起三相电念头（随意率性交流两相接线即可）正反转的接线稍庞杂些,因为单相电念头有启动电容.运行电容.离心开关等帮助装配,且运行绕组和启动绕组也不合,接错线有可能破坏电念头.单相电机从绕组上看有两种：一种是正反转电念头（也叫倒顺电念头）,主绕组和副绕组完整雷同;另一种是单向电机,主绕组和副绕组不合,反转时,它的输出功率将变小,有可能破坏电念头.一.电容运转式电念头电容运转式电念头是在副绕组上串接有一个电容器,然后与主绕组并联,电念头在工作时或起动时,电容器都介入主绕组配合工作.其接线如图1.图2.图3所示.二.电容起动式电念头电容起动式电念头是在副绕组上串接一个电容器和离心开关后,再与主绕组并联.电容器在电念头起动时有电流畅过,待电念头转速达到其额定转速的70％阁下,因为转子在运转时产生离心力感化,把离心开关断开,割断了经由过程电容器的电源,单独由主绕组工作.其接线如图4.图5.图6所示.三.电容运转兼起动式电念头电容运转兼起动式电念头是采取双电容衔接情势,多用在功率1 KW以上的单相电念头中.个中的起动电容C2容量比运转电容C1容量大一些,接线时不得接错.其接线如图7.图8.图9.图10所示.。
单相电机电容接线图
单相电机电容接线图时间：2010-01-24 17:22:24 来源：资料室作者：编号: 52620 更新日期20120308 003548220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
838电子正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
详解单相电机电容接线图
详解单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇，空调风扇电动机，洗衣机等电机。
接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图，这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色，兰色线接入电源，黑色线是起动绕组线圈引出线，白色线运行绕组线圈引出线，左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

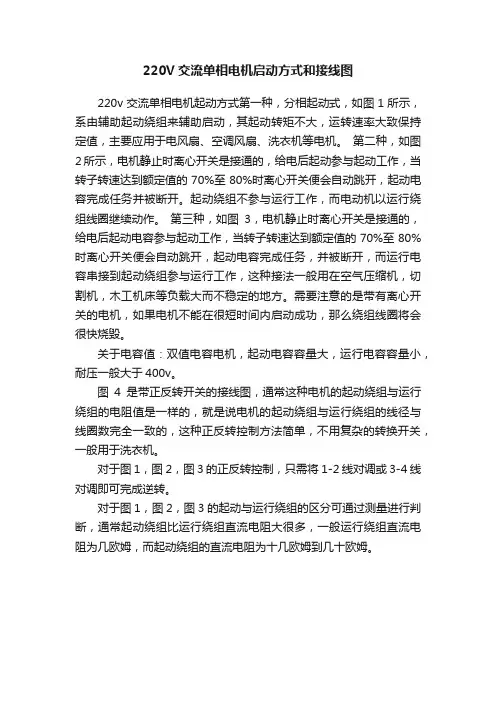

220V交流单相电机启动方式和接线图
220V交流单相电机启动方式和接线图220v交流单相电机起动方式第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大，运转速率大致保持定值，主要应用于电风扇、空调风扇、洗衣机等电机。
第二种，如图2所示，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。
第三种，如图3，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开，而运行电容串接到起动绕组参与运行工作，这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
需要注意的是带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
关于电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400v。
图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组的线径与线圈数完全一致的，这种正反转控制方法简单，不用复杂的转换开关，一般用于洗衣机。
对于图1，图2，图3的正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3的起动与运行绕组的区分可通过测量进行判断，通常起动绕组比运行绕组直流电阻大很多，一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值）图4 开关控制正反转路线图5 交流220V电动机接线图。
单相电机各种接法
单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。
2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。
3.启动电容串接离心开关，然后和运转电容并联，组成电容组。
启动电容大，运行电容小。
主绕组阻值小，副绕组阻值大。
220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。
启动绕组阻值大，运转绕组阻值小。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%D7%E8/值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
单相电机正反转接线图
单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
如图3。
带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。
电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。
正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
一般洗衣机用得到这种电机。
这种正反转控制方法简单，不用复杂的转换开关。
图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。
一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容启动三种单相电动机正反转接线（图）
江苏省泗阳县李口中学沈正中
单相电容启动电动机有两个绕组，分别是主绕组（又叫工作绕组、运行绕组），另一个是副绕组（又叫起动绕组）。
两个绕组的线径和匝数一般是不同的，主绕组线径比粗些，匝数略少些。
副绕组电阻大些，用万用表量下就知了，但也有少数主绕组和副绕组完全相同（倒顺电动机）。
多数电动机的副绕组和主绕组在电路中是同时工作的。
接线方法是：副绕组和电容电路串联后与主绕组并联，再接到220V 电路中。
单相电容启动电动机可分为三种，即电容运转式、电容起动式和电容运转兼起动式（双电容电动机）。
其正反转比起三相电动机（任意交换两相接线即可）正反转的接线稍复杂些，因为单相电动机有启动电容、运行电容、离心开关等辅助装置，且运行绕组和启动绕组也不同，接错线有可能损坏电动机。
单相电机从绕组上看有两种：一种是正反转电动机（也叫倒顺电动机），主绕组和副绕组完全相同；另一种是单向电机，主绕组和副绕组不同，反转时，它的输出功率将变小，有可能损坏电动机。
一、电容运转式电动机
电容运转式电动机是在副绕组上串接有一个电容器，然后与主绕组并联，电动机在工作时或起动时，电容器都参与主绕组共同工作。
其接线如图1、图2、图3所示。
二、电容起动式电动机
电容起动式电动机是在副绕组上串接一个电容器和离心开关后，再与主绕组并联。
电容器在电动机起动时有电流通过，待电动机转速达到其额定转速的70％左右，由于转子在运转时产生离心力作用，把离心开关断开，切断了通过电容器的电源，单独由主绕组工作。
其接线如图4、图5、图6所示。
三、电容运转兼起动式电动机
电容运转兼起动式电动机是采用双电容连接形式，多用在功率1 KW以上的单相电动机中。
其中的起动电容C2容量比运转电容C1容量大一些，接线时不得接错。
其接线如图7、图8、图9、图10所示。
