新厂区弱电方案
工厂弱电工程布线方案
工厂弱电工程布线方案一、工厂弱电工程概况某工厂位于城市郊区，占地面积约5000平方米，是一家生产加工企业，拥有多个生产车间和办公楼。
工厂生产设备众多，需要大量的弱电系统支持，包括通信网络、信息网络、安防监控、照明控制等。
由于工厂内部设备众多、环境复杂，因此弱电工程的布线方案显得尤为重要。
二、弱电工程布线方案设计1. 弱电系统整体设计基于工厂的实际情况和需求，弱电系统的整体设计应该充分考虑到通信网络、信息网络、安防监控、照明控制等多个方面的需求。
根据工厂的具体布局和不同区域的功能需求，设计相应的弱电布线方案。
2. 布线方案设计根据弱电系统的实际需要，确定弱电线路的布线方式、走线路径、接线盒位置、室内管线等。
在设计过程中，应该考虑到弱电线路的防火、防雷、保护等特性，确保弱电线路的可靠性和安全性。
3. 弱电系统设备选择在设计过程中，还需考虑到不同弱电系统设备的选择标准，确保各个系统设备之间的兼容性和稳定性。
在设备选择时，应该考虑到设备的功能性、性能指标、品牌可靠性等多个方面。
4. 弱电系统配线盘布置根据工厂的实际需求，确定弱电系统的配线盘布置位置，确保配线盘的位置合理，使用方便，维护便捷。
同时，还应充分考虑到布线方案的可扩展性和适应性，为工厂未来的发展留出空间。
三、弱电工程实施1. 弱电系统布线施工根据设计方案，进行弱电系统的布线施工。
在施工过程中，要严格按照相关施工规范和标准进行，确保弱电系统的安装质量和可靠性。
2. 弱电系统调试在布线施工完成后，对弱电系统进行调试。
通过对每个系统设备进行逐一调试，确保系统设备的正常运行和功能正常。
3. 弱电系统验收在所有调试工作完成后，对弱电系统进行全面验收。
包括对布线质量、设备运行稳定性、系统功能正常性等方面进行检查，确保系统达到设计标准和要求。
四、弱电工程后期维护1. 弱电系统运维管理在弱电系统建设完成后，需建立系统的运维管理机制。
包括弱电系统设备的日常维护、巡检、保养等工作，确保系统设备的长期稳定运行。
厂房弱电工程技术方案
厂房弱电工程技术方案一、前言随着信息技术的快速发展，现代化厂房对于弱电系统的需求也越来越高。
弱电系统主要包括安防监控、通信网络、数据中心和自动化控制等，为了保障厂房的正常运行和安全生产，弱电工程的设计和建设显得尤为重要。
本文将从设计、施工、设备选择和维护等方面，对厂房弱电工程技术方案进行详细的介绍。
二、设计阶段在进行弱电工程设计时，首先需要进行勘察和测量，了解厂房的布局、结构、环境和使用要求。
其次需要根据实际需求确定弱电系统的布局和容量，并选择合适的设备和材料。
在设计弱电系统时，需要考虑以下几个方面的因素：1. 可靠性：弱电系统是为了保障厂房运行的安全和稳定，因此在设计时需要考虑系统的可靠性，确保其在各种突发情况下能够正常运行。
2. 扩展性：随着厂房的发展和改造，弱电系统的需求也会发生变化，因此在设计时需要考虑系统的扩展性，确保系统能够方便地进行扩容和改造。
3. 灵活性：弱电系统需要适应各种复杂环境和使用需求，因此在设计时需要考虑系统的灵活性，确保系统能够满足不同的应用场景。
4. 安全性：弱电系统对于厂房的安全生产起着重要的作用，因此在设计时需要考虑系统的安全性，确保系统能够在各种情况下保持安全。
5. 经济性：弱电系统的设计需要考虑成本和投资回报，因此需要选择合适的设备和材料，确保系统在投资和运营上的经济性。
设计阶段需要做好系统的功能要求和性能指标的规划，同时对系统的接入、布线、标识等细节进行设计。
还需要根据实际情况确定弱电系统的供电方式和备用电源设备，确保系统能够在断电情况下继续运行。
三、施工阶段在施工阶段，需要按照设计要求进行弱电系统的布线和安装，包括线缆敷设、设备安装和接线等工作。
在进行布线时，需要考虑线缆的选择、敷设方式和保护措施，确保系统能够在各种恶劣环境下正常使用。
在设备安装和接线时，需要按照设计要求进行安装和调试，确保系统能够在施工完成后正常运行。
在施工过程中，需要对弱电系统进行综合测试和调试，确保系统的各项功能和性能指标能够达到设计要求。
厂房弱电方案

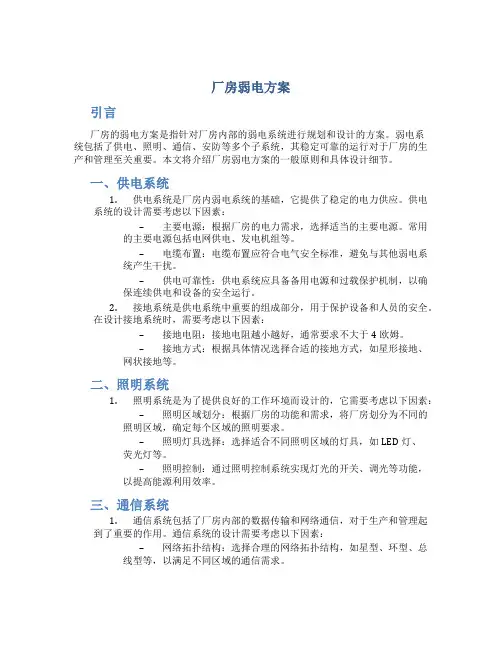

厂房弱电方案引言厂房的弱电方案是指针对厂房内部的弱电系统进行规划和设计的方案。
弱电系统包括了供电、照明、通信、安防等多个子系统，其稳定可靠的运行对于厂房的生产和管理至关重要。
本文将介绍厂房弱电方案的一般原则和具体设计细节。
一、供电系统1.供电系统是厂房内弱电系统的基础，它提供了稳定的电力供应。
供电系统的设计需要考虑以下因素：–主要电源：根据厂房的电力需求，选择适当的主要电源。
常用的主要电源包括电网供电、发电机组等。
–电缆布置：电缆布置应符合电气安全标准，避免与其他弱电系统产生干扰。
–供电可靠性：供电系统应具备备用电源和过载保护机制，以确保连续供电和设备的安全运行。
2.接地系统是供电系统中重要的组成部分，用于保护设备和人员的安全。
在设计接地系统时，需要考虑以下因素：–接地电阻：接地电阻越小越好，通常要求不大于4欧姆。
–接地方式：根据具体情况选择合适的接地方式，如星形接地、网状接地等。
二、照明系统1.照明系统是为了提供良好的工作环境而设计的，它需要考虑以下因素：–照明区域划分：根据厂房的功能和需求，将厂房划分为不同的照明区域，确定每个区域的照明要求。
–照明灯具选择：选择适合不同照明区域的灯具，如LED灯、荧光灯等。
–照明控制：通过照明控制系统实现灯光的开关、调光等功能，以提高能源利用效率。
三、通信系统1.通信系统包括了厂房内部的数据传输和网络通信，对于生产和管理起到了重要的作用。
通信系统的设计需要考虑以下因素：–网络拓扑结构：选择合理的网络拓扑结构，如星型、环型、总线型等，以满足不同区域的通信需求。
–传输介质：选择适合的传输介质，如双绞线、光纤等，以实现高速稳定的数据传输。
–通信设备选择：根据需求选择合适的交换机、路由器和无线设备等，以建立可靠的通信网络。
四、安防系统1.安防系统用于保护厂房内的财产和人员安全。
它包括视频监控、入侵报警、门禁等子系统，需要根据厂房的具体情况进行设计：–视频监控：确定需要安装监控摄像头的位置和数量，选择合适的监控设备和存储系统，以实现全方位的监控。
工厂弱电设计方案
工厂弱电设计方案在现代工厂的建设和运营中，弱电系统的设计是至关重要的一环。
一个合理、高效、稳定的弱电系统不仅能够提高工厂的生产效率和管理水平，还能保障工厂的安全和可持续发展。
本文将详细阐述一套完整的工厂弱电设计方案，涵盖了通信系统、安防监控系统、门禁系统、网络系统等多个方面。
一、需求分析在设计弱电系统之前，需要对工厂的实际需求进行全面的分析。
这包括工厂的规模、生产流程、人员流动情况、安全要求等。
例如，大型工厂可能需要覆盖更广的通信范围和更多的监控点，而对安全性要求较高的工厂则需要更先进的门禁和报警系统。
通过与工厂管理层、生产部门和安保人员的沟通，了解他们对弱电系统的期望和功能要求。
同时，对工厂的建筑布局和现有基础设施进行实地考察，为后续的系统设计提供依据。
二、通信系统设计（一）电话系统为工厂内部设置程控电话交换机，实现内部通话免费，并与外部电话网络连接。
根据工厂的部门和人员分布，合理配置电话线路和分机号码。
在重要区域，如生产车间、办公室、仓库等，设置专用电话，以满足紧急情况下的通信需求。
（二）无线通信系统考虑到工厂内人员移动的便利性，部署无线通信网络，如 WiFi 或对讲机系统。
WiFi 网络应覆盖主要工作区域，满足移动设备的接入需求。
对讲机系统则适用于对实时通信要求较高的场景，如生产现场的指挥调度。
三、安防监控系统设计（一）视频监控在工厂的出入口、生产车间、仓库、办公区域等关键位置安装高清摄像机，实现全方位的实时监控。
监控图像应存储一定时间，以便后续查阅和分析。
采用智能视频分析技术，如入侵检测、人员聚集检测等，提高安防的主动性。
（二）报警系统在重要区域设置红外探测器、门磁报警器等设备，一旦发生异常情况，立即触发报警并通知相关人员。
同时，与当地警方的报警系统实现联动，确保及时响应。
四、门禁系统设计（一）人员门禁在工厂的出入口、重要房间和区域设置门禁读卡器，员工通过刷卡或指纹识别等方式进入。
对于访客，采用临时授权的方式，并记录其进出时间和活动范围。
厂区弱电管路预埋施工方案
厂区弱电管路预埋施工方案一、施工前期准备在施工开始前，应进行全面的准备工作，以确保后续施工的顺利进行。
1.1 现场勘查：对厂区进行实地勘查，了解地形、地貌、建筑结构等基础情况，为设计规划和施工提供参考。
1.2 组建施工团队：依据工程规模和难度，组建具备相应资质和经验的施工团队。
1.3 制定安全措施：根据施工现场情况，制定并落实相应的安全措施，确保施工过程中的安全。
二、设计规划确认在施工前，应对弱电管路的设计规划进行确认，确保其与厂区整体规划相符。
2.1 设计图纸审查：对弱电管路的设计图纸进行审查，确保设计符合规范要求，且满足使用需求。
2.2 设计变更协调：如发现设计图纸与实际施工情况存在冲突或需要优化，应及时与设计单位沟通，进行相应的设计变更。
三、材料选择与采购弱电管路预埋施工过程中，应选择质量可靠、性能稳定的材料。
3.1 材料选型：根据设计图纸和规范要求，选择合适的管材、连接件等材料。
3.2 材料采购：选择有信誉的供应商进行材料采购，确保材料质量符合要求。
四、管道走向设计弱电管路的走向设计应合理、美观，同时满足施工和使用的需要。
4.1 走向规划：根据厂区的整体布局和弱电系统的需求，规划合理的管道走向。
4.2 标高确定：结合厂区地形和建筑结构，确定管道的标高，避免与其他设施发生冲突。
五、管道安装与固定管道安装应牢固、稳定，确保管道在使用过程中的安全。
5.1 管道安装：按照设计图纸和规范要求，进行管道的安装工作。
5.2 固定方式选择：根据管道材质、走向和现场情况，选择合适的固定方式，确保管道稳定不晃动。
六、管道连接与穿线管道连接应牢固、密封，穿线应符合规范要求。
6.1 连接方式选择：根据管道材质和连接需求，选择合适的连接方式（如焊接、丝扣连接等）。
6.2 穿线作业：在管道安装完成后，进行穿线作业。
穿线时应遵循相应规范，确保线路走向正确、连接牢固。
七、管道功能测试在管道安装和穿线完成后，应进行管道功能测试，确保管道和弱电系统的正常运行。
厂房弱电工程方案
厂房弱电工程方案一、项目概述随着社会的发展和科技的进步，现代工厂对于弱电系统的需求越来越高。
弱电系统是指电力系统中低电压、低功率的系统，主要包括通信系统、智能化系统、安防监控系统等。
弱电系统在工厂生产中起到了至关重要的作用，它可以提高生产效率、增强安全保障、降低能耗等。
本项目旨在对某工厂的弱电工程进行规划、设计和建设，确保其弱电系统的稳定性和可靠性，满足工厂生产的需求。
二、需求分析1. 通信系统：包括固定电话、无线通信、数据传输等。
要求能够实现内部通信和外部联系，保证生产信息的及时传递。
2. 安防监控系统：包括视频监控、门禁系统、报警系统等。
要求能够实现对工厂内外环境的监控行为，并及时发出报警信号。
3. 智能化系统：包括自动化控制系统、楼宇自控系统等。
要求能够实现对设备、仪器的集中控制，提高生产效率。
4. 其他需求：如电力系统监测、照明系统控制、信息管理系统等。
三、方案设计1. 通信系统：采用光纤通信作为主干线路，以保证数据传输的高速稳定。
在工厂内部布设网络交换设备，实现各个部门之间的通信和数据传输。
在办公区域布设IP电话系统，为企业提供高品质的语音通信服务。
2. 安防监控系统：采用高清晰度网络摄像机和红外线夜视摄像机，实现对工厂内外环境的监控。
通过局域网将监控视频传输到监控中心，在发生异常情况时及时发出报警信号，保障工厂的安全。
3. 智能化系统：采用PLC自动化控制系统，对设备和仪器进行集中控制。
通过传感器对生产过程进行实时监测，实现设备的自动化运行，提高生产效率。
楼宇自控系统通过集中控制楼宇照明、空调等设备，降低能耗，提高能源利用效率。
4. 其他系统：采用数据采集仪表和通讯模块，实现对电力系统、照明系统、信息管理系统等的监测和控制，全面提高工厂生产的效率和安全性。
四、工程实施1. 弱电系统的建设需要精密的规划和设计，同时要充分考虑工厂的生产流程和需求，确保弱电系统的稳定性和可靠性。
在进行工程实施前，要对工厂的现有弱电设备和网络进行全面的检测评估，明确工程建设的需求和方向。
工厂园区弱电系统方案课件
通过采集和分析能源数据，实现能源的有 效利用和节能减排。
工厂园区弱电系统的重要性
提高生产效率
弱电系统能够实现工 厂内部的快速通信和 信息传递，提高生产
和管理效率。
保障安全
实时监测工厂的安全 状况，及时发现和处 理安全隐患，保障人
员和财产安全。
提升管理质量
通过门禁系统和能源 管理系统等手段，实 现工厂的精细化管理 ，提高管理质量。
设备的安装与调试
01 设备采购
按照设计方案和预算，采 购所需的弱电设备。
03 设备安装
按照施工图纸和规范，进
行设备的安装和布线工作
。
02 系统调试
对安装完成的设备进行逐 一调试，确保各项功能正 常运作。
04 优化调整
根据调试结果，对系统进
行必要的优化和调整，提
高整体性能。
系统的测试与验收
功能测试
该系统采用智能控制技术，实现灯光亮 度调节、定时开关等功能，达到节能减
排、绿色环保的效果。
定时开关
支持设定定时开关时间，实现自动化 管理，节省人工成本。
亮度调节
根据实际需求，自动调节灯光亮度， 提供舒适的照明环境。
节能减排
通过智能控制技术，有效降低能源消 耗，减少碳排放，符合绿色发展理念 。
效果评估：提升工厂园区的安全与效率
02 物联网技术还可以优化设备的运行和维护，降低 设备的维护成本和能耗。
大数据分析在弱电系统中的应用
01
大数据分析可以对弱电系统中的大量数据进行处理和分析，提 取有价值的信息。
02
通过大数据分析，可以预测设备的运行状态和故障风险，提前
进行维护和维修。
大数据分析还可以优化设备的运行参数和能源消耗，提高设备
厂房弱电工程技术方案书
厂房弱电工程技术方案书一、项目概况本项目是某某公司新建厂房弱电工程，厂房占地面积XXX平方米，建筑总面积为XXX平方米，包括生产车间、办公楼、仓库等不同功能的建筑。
本项目的弱电系统工程包括但不限于照明系统、监控系统、通信系统、安防系统等。
二、工程原则1. 安全可靠：弱电系统应具备稳定可靠的性能，确保生产和办公活动的顺利进行，同时保障人员和财产的安全。
2. 灵活便捷：弱电系统应能够满足未来可能的扩充和改造需求，提高能源利用效率，为企业提供更多的便利。
3. 高效节能：在满足工程需求的前提下，尽可能减少能源消耗和减轻对环境的负面影响。
4. 接地保护：所有的弱电设备和线路必须符合国家规定的安全标准，确保设备和人员的安全。
三、照明系统设计1. 照明需求分析：根据厂房的不同功能区域，确定不同的照明需求。
生产车间需要强光源，办公室需要柔和的照明，仓库需要全面均匀的照明。
2. 设计方案：生产车间采用LED高强度灯具，办公楼采用LED面板灯或筒灯，仓库采用LED线性灯。
3. 控制方式：采用智能照明系统，根据不同时间和环境需求，设置不同的光照度和照明时间。
四、监控系统设计1. 设备选型：考虑厂房的规模和需求，选择专业的监控设备，包括摄像头、监控主机、录像设备等。
2. 网络连接：所有的监控设备可以接入公司内部的网络系统，实现远程监控和管理。
