智能家居系统中的家庭网关分析与设计
嵌入式智能家庭网关的研究与设计

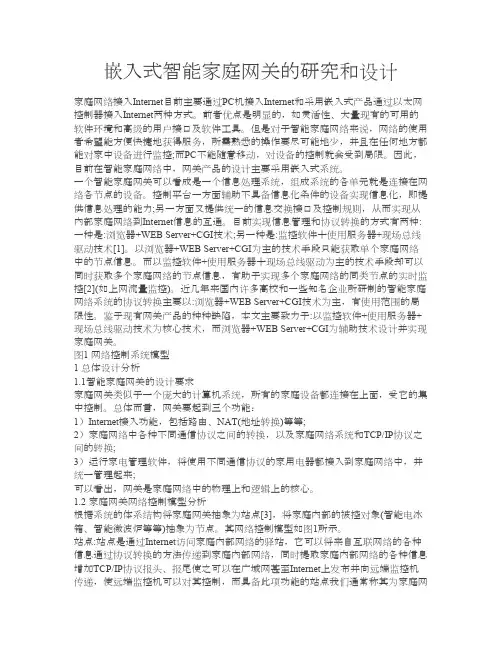

嵌入式智能家庭网关的研究和设计家庭网络接入Internet目前主要通过PC机接入Internet和采用嵌入式产品通过以太网控制器接入Internet两种方式。
前者优点是明显的，如灵活性、大量现有的可用的软件环境和高级的用户接口及软件工具。
但是对于智能家庭网络来说，网络的使用者希望能方便快捷地获得服务，所需熟悉的操作要尽可能地少，并且在任何地方都能对家中设备进行监控;而PC不能随意移动，对设备的控制就会受到局限。
因此，目前在智能家庭网络中，网关产品的设计主要采用嵌入式系统。
一个智能家庭网关可以看成是一个信息处理系统，组成系统的各单元就是连接在网络各节点的设备。
控制平台一方面辅助不具备信息化条件的设备实现信息化，即提供信息处理的能力;另一方面又提供统一的信息交换接口及控制规则，从而实现从内部家庭网络到Internet信息的互通。
目前实现信息管理和协议转换的方式有两种:一种是:浏览器+WEB Server+CGI技术;另一种是:监控软件十使用服务器+现场总线驱动技术[1]。
以浏览器+WEB Server+CGI为主的技术手段只能获取单个家庭网络中的节点信息。
而以监控软件+使用服务器十现场总线驱动为主的技术手段却可以同时获取多个家庭网络的节点信息，有助于实现多个家庭网络的同类节点的实时监控[2](如上网流量监控)。
近几年来国内许多高校和一些知名企业所研制的智能家庭网络系统的协议转换主要以:浏览器+WEB Server+CGI技术为主，有使用范围的局限性。
鉴于现有网关产品的种种缺陷，本文主要致力于:以监控软件+使用服务器+现场总线驱动技术为核心技术，而浏览器+WEB Server+CGI为辅助技术设计并实现家庭网关。
图1 网络控制系统模型1 总体设计分析1.1智能家庭网关的设计要求家庭网关类似于一个庞大的计算机系统，所有的家庭设备都连接在上面，受它的集中控制。
总体而言，网关要起到三个功能：1）Internet接入功能，包括路由、NAT(地址转换)等等;2）家庭网络中各种不同通信协议之间的转换，以及家庭网络系统和TCP/IP协议之间的转换;3）运行家电管理软件，将使用不同通信协议的家用电器都接入到家庭网络中，并统一管理起来;可以看出，网关是家庭网络中的物理上和逻辑上的核心。
智能网关技术在智能家居系统中的实践探索
智能网关技术在智能家居系统中的实践探索智能网关技术作为智能家居系统的核心组件，其重要性日益凸显。
随着物联网技术的快速发展，智能家居系统正逐渐成为现代家庭生活的一部分，而智能网关则是连接各种智能设备、实现家庭自动化的关键桥梁。
本文将探讨智能网关技术在智能家居系统中的实践应用，分析其在实现家庭自动化、提升居住舒适度、保障家庭安全等方面的重要作用。
一、智能网关技术概述智能网关技术是指在智能家居系统中，用于连接和管理各种智能设备的数据交换和控制中心。
它不仅能够实现设备间的互联互通，还能够通过智能算法优化家庭设备的运行效率，提升用户的居住体验。
1.1 智能网关的核心功能智能网关的核心功能包括设备连接、数据处理、智能控制和安全保障。
它能够支持多种通信协议，如Wi-Fi、ZigBee、Z-Wave等，以适应不同智能设备的接入需求。
同时，智能网关还具备数据处理能力，能够对收集到的数据进行分析和处理，为用户提供更加个性化的服务。
1.2 智能网关的技术特点智能网关的技术特点主要体现在其高度集成化、智能化和安全性。
高度集成化意味着智能网关能够集成多种功能，如网络接入、数据处理、设备控制等，为用户提供一站式的智能家居解决方案。
智能化则体现在智能网关能够通过学习用户的使用习惯，自动调整设备的运行状态，以满足用户的需求。
安全性则是智能网关设计的重要考虑因素，它需要确保家庭数据的安全，防止未授权访问和数据泄露。
二、智能网关在智能家居系统中的应用智能网关在智能家居系统中的应用广泛，它能够连接和管理各种智能设备，如智能照明、智能安防、智能家电等，实现家庭自动化和智能化。
2.1 智能照明系统智能照明系统是智能家居中的重要组成部分，它能够通过智能网关实现灯光的远程控制、定时开关、亮度调节等功能。
用户可以通过手机APP或语音助手控制家中的灯光，甚至可以根据环境光线自动调节亮度，实现节能和舒适的照明效果。
2.2 智能安防系统智能安防系统是保障家庭安全的关键，它包括智能门锁、摄像头、报警器等设备。
关于智能家居网关综合系统的设计与实现
关于智能家居网关综合系统的设计与实现随着科技的快速发展和人们生活水平的提高，智能家居网关综合系统的应用越来越普及。
它不仅提高了人们的生活质量，还推动了家庭生活方式的改变。
本文将介绍智能家居网关综合系统的设计与实现。
一、智能家居网关综合系统的需求分析智能家居网关综合系统的需求主要包括以下几个方面：1、安全性：系统要保证家庭网络的安全性，包括数据传输安全、设备安全和隐私保护等。
2、稳定性：系统要保证网络的稳定性和可靠性，避免网络故障对家庭生活的影响。
3、易用性：系统要具备良好的易用性，方便用户操作和管理。
4、灵活性：系统要支持各种不同的智能设备，并能够根据用户的需求进行定制和扩展。
二、智能家居网关综合系统的设计1、系统架构设计智能家居网关综合系统的架构设计主要包括以下几个部分：（1）中心控制器：负责整个系统的管理和控制，包括数据传输、设备控制和信息处理等。
（2）通信模块：负责与各种智能设备进行通信，包括Wi-Fi、蓝牙、Zigbee等。
（3）设备控制模块：负责控制各种智能设备，包括灯光、空调、电视等。
（4）数据存储模块：负责存储家庭网络的数据和信息，包括设备信息、环境数据等。
（5）用户界面模块：负责用户交互，包括用户登录、设备配置、数据查看等。
2、系统功能设计智能家居网关综合系统的功能设计主要包括以下几个部分：（1）设备管理：用户可以通过系统管理各种智能设备，包括设备的添加、删除、配置等。
（2）场景控制：用户可以通过系统设置不同的场景模式，方便一键控制多个设备。
（3）远程控制：用户可以通过手机APP远程控制家里的智能设备。
（4）环境监测：系统可以实时监测家庭环境的数据，包括温度、湿度、空气质量等。
（5）安全防护：系统可以实时监控家庭网络的安全状况，及时发现并处理安全问题。
三、智能家居网关综合系统的实现1、硬件实现智能家居网关综合系统的硬件实现主要包括以下几个部分：（1）中心控制器：采用高性能的处理器和内存芯片，保证系统的运算速度和存储能力。
智能家庭系统的智能网关设计
智能家庭系统的智能网关设计在当今科技飞速发展的时代，智能家居系统逐渐走进了人们的生活，为我们带来了更加便捷、舒适和高效的生活体验。
而智能网关作为智能家居系统的核心组件，其设计的优劣直接影响着整个系统的性能和稳定性。
智能网关是什么呢？简单来说，它就像是智能家居系统的“大脑”，负责连接和协调各种智能设备，实现数据的传输、处理和控制。
它将不同类型、不同通信协议的设备连接在一起，使得它们能够相互通信和协同工作。
那么，如何设计一个优秀的智能网关呢？首先，我们需要考虑它的硬件架构。
一个好的智能网关应该具备强大的处理能力，以应对大量数据的处理和复杂的计算任务。
这就需要选择高性能的处理器，如多核的CPU 或者专用的处理芯片。
同时，还需要足够的内存和存储空间，来存储系统程序、数据和用户配置信息。
在通信接口方面，智能网关需要支持多种通信协议，以适应不同类型的智能设备。
常见的通信协议包括WiFi、蓝牙、Zigbee、ZWave 等。
为了实现广泛的兼容性，网关通常会配备多个不同类型的接口，如WiFi 模块、蓝牙模块、Zigbee 收发器等。
这样，无论是智能灯泡、智能插座、智能门锁还是智能传感器等设备，都能够轻松地连接到网关。
除了硬件，软件也是智能网关设计的关键。
操作系统的选择至关重要，它需要具备稳定性、实时性和低资源消耗等特点。
常见的操作系统如Linux、RTOS 等都可以作为智能网关的操作系统。
在软件架构上，通常采用分层设计的思想，将系统分为硬件驱动层、通信协议层、数据处理层和应用层等。
这样可以使得软件结构清晰，易于维护和扩展。
安全性也是智能网关设计中不可忽视的一个方面。
由于智能家居系统涉及到家庭的隐私和安全，因此智能网关需要具备强大的安全防护机制。
这包括数据加密、身份认证、访问控制等措施，以防止数据泄露和非法访问。
在数据处理方面，智能网关需要能够快速、准确地处理来自不同设备的大量数据。
它需要对数据进行筛选、整合和分析，提取有价值的信息，并根据用户的设定或智能算法做出相应的控制决策。
基于STM32智能家居的无线网关设计与实现

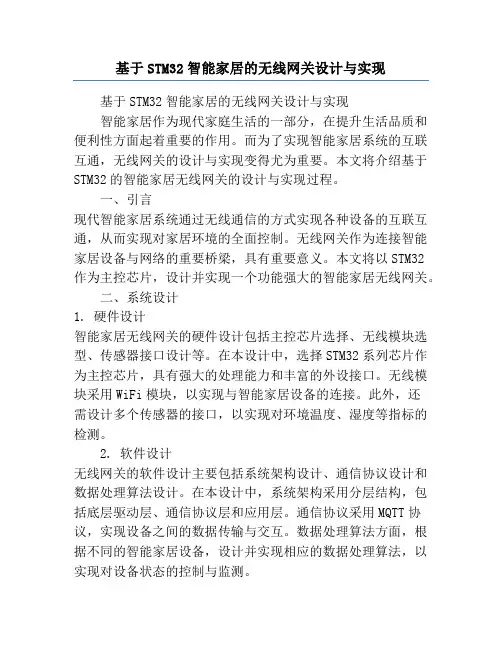

基于STM32智能家居的无线网关设计与实现基于STM32智能家居的无线网关设计与实现智能家居作为现代家庭生活的一部分，在提升生活品质和便利性方面起着重要的作用。
而为了实现智能家居系统的互联互通，无线网关的设计与实现变得尤为重要。
本文将介绍基于STM32的智能家居无线网关的设计与实现过程。
一、引言现代智能家居系统通过无线通信的方式实现各种设备的互联互通，从而实现对家居环境的全面控制。
无线网关作为连接智能家居设备与网络的重要桥梁，具有重要意义。
本文将以STM32作为主控芯片，设计并实现一个功能强大的智能家居无线网关。
二、系统设计1. 硬件设计智能家居无线网关的硬件设计包括主控芯片选择、无线模块选型、传感器接口设计等。
在本设计中，选择STM32系列芯片作为主控芯片，具有强大的处理能力和丰富的外设接口。
无线模块采用WiFi模块，以实现与智能家居设备的连接。
此外，还需设计多个传感器的接口，以实现对环境温度、湿度等指标的检测。
2. 软件设计无线网关的软件设计主要包括系统架构设计、通信协议设计和数据处理算法设计。
在本设计中，系统架构采用分层结构，包括底层驱动层、通信协议层和应用层。
通信协议采用MQTT协议，实现设备之间的数据传输与交互。
数据处理算法方面，根据不同的智能家居设备，设计并实现相应的数据处理算法，以实现对设备状态的控制与监测。
三、系统实现1. 底层驱动层的实现底层驱动层主要负责与硬件设备的交互，包括与STM32主控芯片进行通信以及与传感器、无线模块等外设的交互。
通过编程实现底层驱动层的功能，并进行相应的调试与测试，确保硬件设备可以正常工作。
2. 通信协议层的实现通信协议层主要负责设备之间的数据传输与交互，包括连接建立、消息发布与接收等功能。
通过编程实现通信协议层的功能，并进行相应的调试与测试，确保设备之间可以实现稳定的通信。
3. 应用层的实现应用层主要负责智能家居系统的具体功能实现，包括设备状态的控制与监测等。
家庭智能网关的分析与设计
#!$ 互联网联入功能包括路由和地址转换等* #3$ 家庭网 络 内 部 各 种 不 同 协 议 的 相 互 转 换& 家 庭网络与互联网的协议转换* #2$ 将不同协议的家电设备联入网络并进行统一 管理* !4!5家庭智能网关的特点 ##$ 独立性强 家庭智能网关内部的各个部分都可以根据功能来 进行独立的设计并组装&可以将所有功能一并实现&也 可以分步实现&这种架构非常适合楼宇小区或者别墅& 让他们快速网络化* #!$ 兼容性强 智能网关设备应该具备配置灵活性与易操作性& 能够满足用户当前的需求&还能够根据需要作进一步 的扩充&用户需要的时候&可以选择基本的模块&以后 条件进一步改善时&再购置其他模块接入以前的系统 中&完成扩容* #3$ 可以最大程度兼容以前的非智能型家电设备 以前的家电设备都不是智能型&如果不能最大程 度地对他们进行兼容&一来造成资源浪费&二来不利于 智能网关的普及*
作者简介范5炜#1\" 75 男工程师主要研究视频广告领域的制作技巧杨澍彬#1\6 75 男助理工程师主要研究有线 电视视频技术处理及新媒体发展谭忠凯#16! 75 男工程师主要研究有线电视新媒体中的平面设计工作
@A
! 中国有线电视"!"#$ 年第 "# 期
范5炜等'家庭智能网关的分析与设计
! 中国有线电视"!"#$#"#$ %&'()*'+',)-%).-/,0
智慧家居全屋智能系统网关设计方案
智慧家居全屋智能系统网关设计方案智慧家居全屋智能系统网关是一个关键的组件，它连接了不同的智能设备，并提供一个统一的接口来控制和监测这些设备。
一个好的网关设计方案应该具备以下特点：1. 高性能和稳定性：网关需要能够处理多个设备的数据交互和控制指令，并且要能够稳定地运行。
因此，网关应该具备高性能的处理器和足够的内存，以保证其能够快速处理大量的数据。
2. 多协议支持：不同的智能设备使用不同的通信协议，例如Wi-Fi、Zigbee、Z-Wave等。
一个好的网关设计方案应该能够支持多种协议，并且能够通过这些协议实现设备之间的互联。
3. 安全性：智能家居系统涉及到用户的隐私和家庭安全，因此网关设计方案应该具备高级的安全功能，能够保护用户的个人数据和隐私，防止黑客攻击和网络入侵。
4. 灵活性和可扩展性：一个好的网关设计方案应该具备良好的灵活性和可扩展性，能够适应不同的智能设备和应用场景。
它应该支持添加新的设备和功能，并能够与其他智能设备和平台无缝集成。
5. 用户友好的界面：一个好的网关设计方案应该提供一个用户友好的界面，让用户能够方便地通过手机、平板电脑或电视等设备来控制和监测智能家居系统。
基于以上特点，一个可能的智慧家居全屋智能系统网关设计方案如下：硬件部分：网关应该采用高性能的处理器，如ARM Cortex-A系列，具备足够的内存和存储空间。
它应该支持多种通信协议，如Wi-Fi、Zigbee、Z-Wave等，并具备安全芯片来保护用户的个人数据和隐私。
另外，网关还应该具备多个输入输出接口，以支持连接和控制各种外部设备。
软件部分：网关应该运行一套成熟和稳定的操作系统，如Linux或RTOS。
它应该具备一个强大的数据处理和分析功能，能够快速处理和存储设备数据，并提供实时的监控和控制。
另外，网关应该提供一个友好的用户界面，以方便用户进行设备的配置和管理。
安全部分：网关应该具备严密的安全机制，包括数据加密、用户认证和访问控制等功能，以保护用户的个人数据和隐私。
智能家居系统中智能网关的设计与实现
分类号学号M201076033 学校代码10487密级硕士学位论文智能家居系统中智能网关的设计与实现刘赟充学位申请人：学科专业：软件工程指导教师：黄立群副教授答辩日期：2012.5.17A Thesis Submitted in Partial Fulfillment of the Requirementsfor the Degree for the Master of EngineeringDesign and Implementation of Intelligent E-gateway in Smart Home SystemCandidate : Liu YunchongMajor : Software EngineeringSupervisor : Assoc. Prof. Huang LiqunHuazhong University of Science and TechnologyWuhan 430074, P. R. ChinaMay, 2012华中科技大学硕士学位论文摘要近年来，物联网成为全球关注的热点领域，被认为是继互联网之后最重大的科技创新。
智能家居作为物联网的一种重要应用，在我国逐渐成为一个发展潜力巨大的市场，极具有发展前景。
东讯科技开发的E-Home智能家居系统以智能网关为核心，包含家庭智能终端设备、门禁设备、安防保全设备和家居控制设备。
在E-Home 智能家居系统中，智能网关通过对设备的管理和命令数据的传输，实现基于SIP的视频通话功能和门禁对讲功能，实现可远程监控的安防报警功能和家居控制功能。
智能网关是各设备控制命令和语音视频数据传输的管理者和中转站。
首先，智能网关针对不同类型设备特点提供不同类型的接口接入智能家居系统中，提供以太网口连接家庭智能终端设备、门禁设备和连接因特网，提供DI和DO接口连接安防保全设备，提供USB接口外接USB dongle以连接家居设备。
