家庭影院装修如何布线附布线图
家庭影院的线路连接
家庭影院的线路连接，以AV功放为中心，其输入端，通过连接信号线连接DVD、CD、卫星接收机等信号源设备，其输出端连接音箱和电视机、投影仪。
家庭影院系统的音箱系统目前一般以5.1为主，其连接图如下：如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
家庭影院音响组建配置方法
家庭影院音响线预留技术指导
家庭影院音响埋线经验分享：现代家庭里要请家庭影院音响入家，在进行装修房之前考虑进去最好，家里有几间屋内需要挂背景音响。
因只有在装修房时最好埋音响线或电源插座。
且与家里的电线一起埋更省事，在未铺地板与涮墙之前，无论是背景音响线或家庭影院音响线想埋在什么位置均可。
家庭影院音响5.1声道套，共计是五只音响，一台功放、一台低音炮。
那么，五只音响在大多数家庭里的摆放：一般在沙发后墙上挂2只环绕音响，那么这2只音响的线套上软皮管从地面拉过去再上墙，上墙后线头留上30公分长即可。
另一头与左中右3只音响工接功放的线头全部汇合在电视电源互近，将几只音响线头捆绑在一起即可，将来直接与功放相连接。
左中右声道音响线的另一头也得上墙，同样将音响线头长度留30公分左右。
当然这是平板家庭影院音响的标准布线，如果是箱体式音箱的话，也大同小意，只是不让线上墙而以。
家庭中的背景音响也尤为重要，背景音乐对生活中帮助非小，享受频率很高。
任何家庭都值得拥有。
那么背景音响更是需要与家里电线一同进行为好。
当计划好背景音响的定位后，只需要在定位挂背景音响的位傍装个电源插座即可。
现在世面上最流行的背景音响也就是蓝牙平板音响了，以后将蓝牙平板音响往墙上一挂，插上电源插头，让音响成为通电状态，手机蓝牙打开，音乐即可从音响里传出，特别方便，且蓝牙平板音响在墙上表面是装饰品，功能是背景音响。
一体多用，优势多，简单轻松打造音乐空间。
享的美牌音响系列品种及其多，有需要，他们就有实力去满足。
家庭影院音响如何摆放才正确：。
家庭影院设计
家庭影院设计客厅结构示意图客厅简介客厅面积约为20M^3,电视墙背景长5M。
客厅左侧为观景式阳台（采用遮光窗帘遮光）右侧为厨房餐桌。
场地装修示意图装修采用了低调奢华客厅效果图电视墙，墙面布置简洁，沙发桌子等颜色都比较素雅。
所以线路设计会比较简单。
家庭影院设计也主要以简洁大方为主。
线路布局电视线路主要排布在电视上方20cm~30cm地方，硬碟机等放置在电视下方的柜中。
四个方向的音响的线主要布置在左右边强的上方与电视线路连接。
家庭影院主要设备主要设备：投影机，电动投影幕布，左右音响，前级功放，后级功放，DVD，无线遥控器，家庭影院系统，额外移动硬盘，u盘，可扩充系统存储容量设备品牌，型号及主要参数投影机:(深圳图美时代公司)家用投影仪TMT-D8H与传统投影机最大的区别在于：1、传统投影仪用的卤素灯泡寿命仅2000-5000个小时，后期维护成本高，而TMT-D8HB投影光源采用LED做为发光光源，其寿命高达30000个小时以上，一天用4-5个小时，可用16-20年时间，终身免更换灯泡，后期无需维护成本。
2、TMT-D8HB采用的LED光源无辐射、不伤眼，可长时间开会、看球赛、看电影、玩电脑游戏不伤眼睛，不易引起视力疲劳3、TMT-D8HB投影机功能比传统投影仪更多，提供丰富的接口，可连接大部分影音数码产品：投影亮度高达2000流明，清晰度高、色彩鲜艳、零辐射、低能耗。
产品型号：图美时代TMT-D8HB显示技术：TFT LCD 单片5寸投影方式吊装/台式、正投/背投标准亮度：2000ANSI Lumens投影尺寸：35-150英寸标准：800*600（最高支持1920*1080P）标称对比度：1000：1灯泡寿命：30000小时灯泡功率：50W噪音：小于32db工作电压：200v-240v 50-60Hz焦距调整：手动调焦图像翻转：横向/纵向梯形较正：手动±15度图像比例：支持4：3/16：9支持的色彩数目：1677万机身颜色：银白色菜单语言：英语、西班牙语、法语、德语、意大利语、俄语、简体中文、繁体中文规格大小：33*26*12cm机身重量：3.3Kg整机重量：5Kg随机配件：电源线、摇控器、A V信号线、说明书、保修卡整机保修：12个月价格：1980元电动幕红叶电动幕(150英寸)参考价格：￥980[北京]商家报价：￥941至￥1401幕布类型：电动幕幕布材质：玻珠对角线：150英寸幕布比例：4:3幕面尺寸：3.05*2.29m其他性能：可配选红外遥控,卷动锁紧系统优点：使用方便增益大价格低亮度高缺点：视角较小音箱：LG LH-T1000AT播放功能纠错轻松解读DVD-Audio ，解读DVD+R/+RW，DV D-R/-RW、WMA、JPEG和Kod ak电子相册音频特性音场模式多样的环绕声音响效果（Theater/Hall1/Hall2/DP2等）外观参数其他参数输出功率高达420W(60x5+120W [超重低音])优点：造型时尚，自建方便，金属材料质感好缺点：表现力较为一般参考价格￥4998[北京]商家报价：4799元Sunfire TGA-7401 7声道AV后级输出功率：7x400W/8ohm,7x800W/4ohm7组RCA/XLR输入端子12V Trigger 输入端口DVD:飞利浦DVP3310K/93参数产品类别DVD影碟机逐行扫描支持卡拉OK功能支持画面浏览播放媒介:DVD-R/-RW, DVD+R/+RW, CD-R/RW, Picture CD, Kodak Picture CD图像压缩格式:JPEG画面增强:翻转照片, 旋转, 幻灯片放映, 缩放, 带 MP3 播放功能的幻灯片放映播放性能播放格式:JPEG 静态数码照片, MP3语言支持英语, 简体中文音频视频特性音频特性播放媒介:CD, MP3-CD, MP3-DVD, WMA-CD, CD-R/RW, 音频 CD MP3 比特率:32 - 320 kbps压缩格式:杜比数字, MP3, WMA, PCM视频特性播放媒介:CD, CD-R/CD-RW, Video CD/SVCD, DVD, DVD-R/-RW, DVD+R/+RW, DVD-Video压缩格式:MPEG1, MPEG2光盘播放系统:NTSC, PAL频率响应30-20000 赫兹信噪比90失真度65 dB音效功能D/A 转换器:24 位，192 kHz 声音系统:杜比数字动态范围80 dB输入输出USB接口支持同轴输出支持复合视频输出支持电气规格电源性能50/60 Hz, 110-240V产品功耗< 10W外观参数外形尺寸360*37*209mm其他参数其他功能儿童保护:儿童锁产品附件2 节 AAA 电池, 音频/视频电缆, 遥控器, 全球保修单, 保修单, 快速入门指南无线遥控器：爱图仕酷沃无线射频遥控器1S(主要性能发射器：电源：12V/23A电池（已附带）电池使用寿命：1年的待机时间或超过2000次按键次数频道：16远程控制距离：40-50米（室外）工作指示灯：双色指示灯无线频率：433MHZB门长时间曝光模式：长按超过3秒接收器：电源：2×AAA电池（已附带）电池使用寿命：待机时间超过800小时频道：16工作指示灯：双色指示灯适用机型索尼（RM-S1AM）Alpha DSLR-A100，A700，A200，A350美能达 Minolta Maxxum/Dynax/AF 7D，5D，RC-1000S（L）Maxxum/Dynax/AF 9，7，5，3 Maxxum/Dynax/AF 807si，505si，Sweet，Sweets，DiMAGE 7Hi，7i，7，5其他特点纠错高达40米-50米抗干扰无线遥控先进的电路设计，低功耗多频道支持多用户同时间工作工作频率433MHZ（此频率是全世界通用安全无线频率）口袋大小，易于携带热靴连接接收器参考价格：￥120[北京]额外移动硬盘：东芝黑甲虫basic（500GB）存储容量500GB硬盘尺寸 2.5英寸硬盘数据传输率读出：34.8MB/s，写入：27.5MB/s外形设计纠错颜色：黑色特殊圆滑弯角设计，同时体积小、重量轻，便于携带。

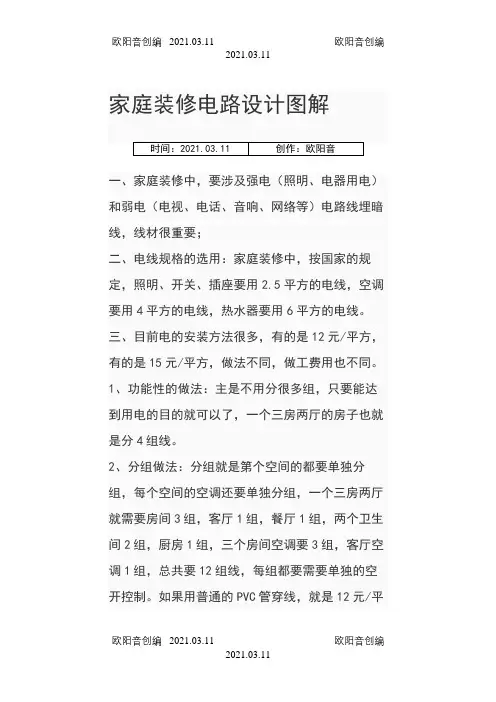

家庭装修电路设计图解之欧阳音创编
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
家庭网络布线图
家庭网络布线图
1. 星型布线：所有设备都连接到一个中心节点（交换机或路由器），中心节点再连接到互联网。
这种布线适用于设备比较多，需要快速传输大量数据的家庭。
2. 树型布线：类似于星型布线，但连接到中心节点的设备还可以再连接到其它设备，形成分支。
这种布线适用于家庭内部有多个地方需要网络覆盖的情况。
3. 环形布线：所有设备依次连接在一个环上，通过自组网络的方式相互通信。
这种布线适用于设备较少且距离较近的情况。
4. 混合布线：以上布线方式也可以进行组合，以满足不同区域、不同设备的需求。
例如，可以将电视、电脑、游戏机等高带宽设备采用星型布线，而将门禁、摄像头等少量设备采用环形布线。
影音室装修全过程
Page 20
家庭影院论坛
Page 21
边缘也用铝膜带进行粘合。
家庭影院论坛
Page 22
开始安装低频陷井
家庭影院论坛
Page 23
家庭影院论坛
.
【看电视】：平常和家人一起看看电视是我们做的最多的事情了。这时只需要按 下“看电视”按钮，其它所有的工作就让系统自动完成吧，我们需要做的只是挑 选自己喜欢看的电视节目就行了。所有的一切都是这么的简单。哦对了，看世界 杯、奥运会什么的，这也是朋友间交流的场所哦，来点红酒，边看赛事边品尝美 酒，再也不必去酒吧了。爽歪歪！！!
家庭影院论坛
Page 32
所有的线都留在这个角落，完工后，这里会放一个设备柜。
家庭影院论坛
Page 33
先给大家看看半成品的样子。 前视图：
家庭影院论坛
Page 34
第一反射区：
家庭影院论坛
Page 17
影音室设有两排座椅，为了避免第二排座位的观众实现不被遮挡，在后排设计一 个合理的地台是非常必要的。
家庭影院论坛
Page 18
看电影的时候，影音室的环境是非常暗的，为了避免第二排座位的公众上下台阶， 在地台的底部设计了一个地灯，尽管只要其微弱的灯光，但其发挥的作用是巨大 的。
Page 39
设备摆放到位后就要开始调试了
家庭影院论坛
Page 40
影音室的控制系统，从灯光控制到设备控制，我们设计成一键式切换。其部分功 能如下：
家庭影院论坛
Page 41
【使用】：走入影音室，按下“使用”按钮，影音室的灯光自动打开，并且灯光 从微弱的光到全亮逐步过渡，让眼睛有个适应过程；同时所有设备电源依次通电。 空调系统自动开始工作（主要考虑影音室的通风需要）。
家庭影院设计案例施工方案
家庭影院设计案例施工方案一、项目背景和目标随着生活品质的提升，家庭影院已成为现代家庭娱乐的重要组成部分。
本设计案例旨在通过专业的施工方案，为业主打造一个兼具美观与实用性的家庭影院环境，以满足业主日常的观影、音乐欣赏等需求。
二、项目内容本项目将围绕家庭影院的整体设计与施工展开，包括但不限于结构强化与布局、设备选型与采购、影音设备安装、电源网络布线、隔音隔热处理、室内装修与装饰、系统调试与测试、环境调整与验收等多个环节。
三、目标受众本项目的目标受众为对家庭影院有需求的业主、设计师、施工人员以及相关领域的爱好者。
四、项目步骤结构强化与布局：评估现有房屋结构，对需要加固的部分进行加固处理，确保影院结构的稳定性与安全性。
同时，根据业主需求与空间条件，规划合理的影院布局。
设备选型与采购：根据预算、技术参数、品牌影响力等因素，选择合适的影音设备，包括但不限于投影仪、音响、功放、播放器等。
影音设备安装：按照设计方案，将影音设备安装在指定位置，确保安装牢固、美观。
电源网络布线：合理规划电源与网络线路，确保线路的安全性与美观性。
同时，考虑到未来可能的扩展需求，预留足够的接口与线路。
隔音隔热处理：采用专业的隔音材料进行墙面、地面、天花板的隔音处理，以提高影院的音质效果。
同时，进行隔热处理，确保影院内部的温度与湿度适宜。
室内装修与装饰：根据整体设计风格，进行室内装修与装饰工作，包括但不限于墙面处理、地面铺设、灯光设计、窗帘选择等。
系统调试与测试：完成所有安装工作后，对整个系统进行调试与测试，确保各项设备正常运行，音质、画质达到设计要求。
环境调整与验收：根据业主的反馈，对影院环境进行微调，直至满足业主需求。
最后进行整体验收，确保项目顺利完成。
五、技术方案本项目将采用当前市场上主流的影音设备与技术，确保系统的先进性与稳定性。
同时，结合专业的施工队伍与技术人员，确保施工质量与进度。
六、项目安排本项目预计工期为XX个月，具体安排如下：结构强化与布局：XX天设备选型与采购：XX天影音设备安装：XX 天电源网络布线：XX天隔音隔热处理：XX天室内装修与装饰：XX天系统调试与测试：XX天环境调整与验收：XX天预算方面，根据所选设备与材料的不同，总预算在XX万元至XX万元之间。
家庭影院关于“7.1声道和5.1声道”装修布线指南
家庭影院关于“7.1声道和5.1声道”装修布线指南随着次时代高清已经逐步进入多数影院爱好者家庭，大平板屏幕已慢慢普及，所以新房装修时大家应该考虑影院音响布线的问题，即使暂时不上高清，也应该提前布好相关的线路，避免日后重新走线的尴尬。
以下浅见请大家指导！不断完善中.......................................一、电视机连接：连接电视机应该布上高清线（HDMI）和至少两组音视频线（连接DVD以及机顶盒等器材），也可预留VGA线，以方便连接普通电脑。
最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管，所有的线材均可从里面穿过，由于距离较短，非常方便直接抽出线材和增加。
二、投影机连接：投影机的价格逐年走低，1080P的价格已经不是遥不可及；即使万元以内的产品，只要对比度能达到10000以上，就会有不俗的表现，看电影16:9大屏幕是首选。
有兴趣的朋友提前布好投影机的线路是有必要的，超大屏幕高清家庭影院是趋势。
因为高清线比较粗硬所以必须用加粗的PVC管穿线，连接投影机的线材最好布上两条以上（HDMI）高清线，，因为高清线的插头可能会因为多次反复拔插而损坏，到时再砸墙就得不偿失了；也可同时布上一条色差线和VGA线备用，因为设备会不断的增加与更新做到有备无患最好。
随着HDMI无线传输技术已经成熟，这肯定是一个非常好的选择！即省略了布线穿管的繁琐，也大大的增加了影院布置的灵活性，带给你一个更加干净整洁的家庭影院！线材的布线方法可以从电视柜延伸到地板，再到后墙，市面上有专门的HDMI插板出售，把线材穿管后两端连接到插板上，播放器和投影机再用短的高清线插到接线板上即可。
不过这样接会或多或少影响HDMI的传输品质所以不推荐三、家庭影院音响线布线。
家庭影院音响的线材较多，并且还分音频型号线和喇叭线，布线时要注意。
1、音频线：音频线是传输声音信号的，还需要电路放大才可以出声音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭影院装修如何布线
高清来临，平板电视已逐步普及，因此新房装修时应该考虑家庭影院音响布线的问题，即使暂时不上高清影院，也应该布好相关的线路，以免日后走明线影响美观。
一、连接电视机：
连接电视机应该布上高清线（HDMI）和至少两组音视频线（连接DVD以及机顶盒等器材），也可预留VGA线，以方便连接普通电脑。
最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管，所有的线材均可从里面穿过，由于距离较短，非常方便直接抽出线材和增加。
二、连接投影机：
投影机的价格逐年走低，1080p已在万元以内；即使是3000－5000元的产品，只要对比度参数能达到3000的投影机，用来组建家庭影院都能有不俗表现，看电影，大屏幕才过瘾啊。
因此有兴趣的朋友提前布上投影机的线材是有必要的，大屏幕高清家庭影院一定会成为潮流。
连接投影机的线材最好布上两条条高清线（HDMI），因为高清线的插头可能会因为多次反复拔插而损坏，到时再砸墙就得不偿失了；也可同时布上一条视频线和VGA线备用，因为家里的设备会不断的增加。
高清线材的布线方法可以从电视柜延伸到地板，再到后墙，市面上有专门的HDMI插板卖，可以把线材穿管后两端连接到插板上，播放器和投影机再用短的高清线插到接线板上即可。
三、家庭影院音响线。
家庭影院音响的线材较多，并且还分音频型号线和喇叭线，布线时要注意。
1、音频线：音频线是传输声音信号的，还需要电路放大才可以出声音。
家庭布线中，主要考虑的是低音炮的音频输入，如果低音炮是独立功放的话，就需要从5声道功放里输出一路低音的音频信号到低音炮里；大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置，因此从电视柜位置预埋一条音频线（同轴线）到左边或者是右边，两端用RCA端子的插座固定在墙上，使用时可随意拔插。
虽然好的低音炮没有方向感，但是尽量能够放在左边还是稍好一些。
其他音频视频线或通过PVC管接到了电视机，或者直接连接功放及播放设备等，由于线材很短，就不用布线了。
2、音箱线，也叫喇叭线。
家庭影院一般是分为7.1声道和5.1声道，一般客厅和观看距离小于10米的独立影音厅，建议用5.1即可，7.1摆位不合理的话声音会更乱，声画会出现脱节，看电影的感觉反而会差。
5.1或7.1中的.1指的就是低音炮，前面已经说明了布线方法，因此就只需要布7条或5条音箱线就可以了。
前面是左置音箱，右置音箱和中置音箱，左右距离在1米8置2米5之间，如果是和搭配大屏幕投影，左右距离也可加长至屏幕两侧，同样用连接插座安装在墙上，中间穿管；中置音箱可不用布线，直接连接到功放上即可。
环绕音箱在沙发后墙上方1.5米左右，至于高度和摆放在侧墙和后墙的问题，可根据实际情况进行摆放，不必太过于计较，但一定要在耳朵的后面上方的位置。
以下是5.1的布线图参考和插座线材实物照片。
高清家庭影院布线图1
高清家庭影院布线图2。
