S20HOP氢气纯度分析仪说明书(090510)_CN

S20HOP氢气纯度分析仪说明书(090510)_CN

目录1 仪器功能及技术指标简介 (1)1.1 功能特点 (1)1.2 技术指标 (1)2 产品部件名称 (2)3 界面介绍 (3)3.1 系统初始化 (3)3.2 测量数据界面功能和操作 (4)3.2.1 测量参数 (4)3.2.2 保存测量值 (5)3.2.3 改变测量模式 (6)3.2.4 氧气测量校准 (6)3.2.5 空气中氢气的测量校准 (7)3.3 历史数据界面功能和操作 (8)3.3.1 浏览历史记录 (8)3.3.2 删除历史记录 (9)3.3.3 查看历史记录详细信息 (9)3.3.4 打印历史数据 (10)3.4 菜单操作 (11)3.4.1 开始菜单 (11)3.4.2 设置菜单 (11)4 使用注意事项 (13)5 测量步骤 (13)使用注意事项 (14)6 常见故障及排除方法 (15)1仪器功能及技术指标简介1.1 功能特点⏹监测氢气的纯度和置换过程⏹多种测量模式⏹测试精度优于0.1%⏹坚固、长寿命的热导池检测器⏹响应迅速、线性度好、读数稳定⏹内置流量计、流量控制阀⏹使用简单、校验方便⏹液晶显示,充电电池电源⏹仪器在无气体流过情况下能够安全运行1.2 技术指标2产品部件名称3界面介绍3.1 系统初始化当你打开电源后,仪器从首先显示初始化界面,如果您是第一次使用仪器,请等待约10秒左右,否则仪器大约3秒后将自动进入系统桌面。

在系统桌面里包含测量、历史记录、帮助等桌面项目和任务栏(显示系统时间和电池电量)、开始菜单等,模拟Windows界面的操作,界面非常友好。

3.2 测量数据界面功能和操作3.2.1测量参数在系统桌面上,将光标移动到测量图标上,按“OK”键打开测量界面。

在测量界面系统将显示H2纯度、O2纯度、流量、压力、环境温度。

同时在任务栏里有电池电量和当前系统时间显示,如下图:测量数据界面主要操作见下表:3.2.2保存测量值在【测量数据界面】下,按F1键将保存当前的测量数据,系统首先弹出保存数据确认对话框(见下图),如果您确认要保存当前数据,请按OK键,假如为误操作,请按ESC键取消本次操作。

哈奇在线氢气分析仪安全操作及保养规程

哈奇在线氢气分析仪安全操作及保养规程

哈奇在线氢气分析仪安全操作及保养规程前言哈奇在线氢气分析仪是一款高精度、高可靠性的分析仪器,用于对氢气等气体进行浓度检测。

为了保障用户的安全,延长仪器使用寿命以及保持其高精度的测量结果,本文档介绍了哈奇在线氢气分析仪的安全操作及保养规程。

安全操作规程1.请在使用前仔细阅读本文档,确保了解仪器的使用方法、注意事项及安全警示。

2.请勿随意拆卸仪器内部配件,仅在经过专业人员指导或维修服务后,进行相关操作。

3.仪器的使用环境必须符合规定的操作条件,如温度、湿度、环境状态等。

4.仪器电源必须符合使用要求,不得直接从电源上接触、拆除电源连接器,如需更换电源,请联系专业人员。

5.请勿将仪器放置在易燃易爆物品附近、高温或高压环境下。

6.当仪器出现异常或故障时,请立即停止使用,并联系售后服务人员。

不得随意打开仪器,以免造成意外伤害。

保养规程1.请勿将仪器长时间放置在高温或潮湿环境内,以免损坏内部电子元件及外部外壳。

2.请勿在仪器表面使用任何腐蚀性溶剂进行清洁,应使用干净、柔软的布进行擦拭,如果需要使用湿布,请事先将其擦干净。

3.仪器测量过程中,如发现测量结果偏差较大,请首先检查测量探头是否清洁,如有污垢,请使用干净、柔软的布进行轻微擦拭。

4.请勿长时间使用高浓度氢气进行测试,以免对仪器造成损坏。

5.请勿让仪器长时间处于待机状态,应在使用后立即关闭电源,并将仪器存放在干燥、通风良好的环境中。

6.请勿将涉及到易燃、易爆等危险品质或其他化学品与仪器接触。

总结通过以上的规程介绍,我们了解到哈奇在线氢气分析仪的安全操作及保养规程。

在使用过程中,一定要严格按照规程进行操作,保障使用者的安全,延长仪器使用寿命,以保证仪器准确、稳定的监测氢气浓度。

同时在日常使用中,如有任何问题,请及时联系专业人员进行处理,以避免不必要的风险和损害。

在线氢气纯度仪说明书

在线氢气纯度仪说明书

目录1.前言 (2)1.1概述 (2)1.2传感单元 (2)1.37866数字控制器 (3)1.4操作原理 (6)2.技术参数和选型 (7)2.1技术参数 (7)2.2选型 (9)3.安装 (10)3.1传感单元要求条件和定位 (10)3.2安装传感单元 (10)3.3管路连接 (10)3.4传感单元与数字控制器接线 (11)4.设置模式 (13)4.1概述 (13)4.2结构概述 (13)4.3单元设置组群 (13)4.4报警设置组群 (14)4.5M o d B U S通讯设置组群 (15)4.6校准组群 (15)4.7状态组群 (15)5.校准 (17)5.1概述 (17)5.2传感单元校准 (17)5.37866分析仪输入校准 (17)5.4(详见英文说明书)…………………………………………………………5.5恢复工厂校准 (20)5.6模拟输出校准 (20)5.7安全锁定 (21)5.8设置报警极限 (22)6.操作 (23)6.1启动 (23)7.排除故障 (24)7.1概述 (24)7.27866数字控制器检测 (25)附录 (26)1.1 概述美国HONEYWELL公司三范围H2和CO2分析仪/指示仪提供了发电机运转测量的三个过程:●范围1:CO2在Air(空气)中●范围2:H2在CO2中●范围3:H2在Air中7866氢气纯度分析仪由三个基本部件组成:传感单元(变送器),控制单元(接收器)(图1-1)和电源。

传感单元被安装到采样现场,数字控制器,装在无危险区域。

传感单元接受两或三气体组成的混合气流,测出采样气体浓度,将一个电信号传给传感单元。

传感单元牢固的结构,可适应大多数恶劣环境,传感单元和控制单元间距最大可达1000英尺,用一条多芯非屏蔽电缆连接,既提高了系统的灵活性,又降低了安装成本。

图1-1 7866 数字分析仪连接的交联电缆将现场传感单元的输出信号传给控制单元,控制单元作为简易面板可安装在控制室内,如果条件允许,也可安装在采样现场。

ZQHF-300 在线氢气发生器 使用说明书

ZQHF-300 在线氢气发生器 使用说明书

ZQHF-300在线氢气发生器【请仔细阅读本说明书;并妥善保存以备日后查阅或维修】一、概述 ......................................................................二、主要技术参数 ..............................................................三、仪器特点 ..................................................................四、使用方法和联机 ............................................................五、注意事项 (2)六、特别提示 (2)七、配件 (2)八、质量保证 (2)九、特殊制作 (3)在线高纯氢气发生器是由电解分离池、开关电源、压力控制、干燥净化、流量显示等系统组成。

本仪器的“心脏”电解分离池为桶式结构。

储液、制氢、排氧可同时进行,其电解面积大、池温低、性能好、纯度更高之优点,是板式电解池的最佳换代品。

本仪器设有不返液装置,可有效的保证仪器无返液现象。

2、最大功率:150W;180W3、环境温度:0-40°C相对湿度:<85%。

4、环境条件:无大量粉尘及腐蚀性气体。

5、产气纯度:99.999%(相对含氧量)6、输出流量:300型0-300m1∕min500型0-500m1∕min7、输出压力:0.4MPa(需特殊压力时,在出厂前通知厂方另定)8、外型尺寸:5U9、重量:300型约12Kg;500型约13Kg1、操作简单,只需启动电源开关,即可产气。

2、当压力达到设定位置时,产气量会根据用气量大小而变化,用多少就产多少,且输出压力稳定,流量由1ED数码显示,更直观醒目。

3、日常使用只需补充蒸储水,可连续使用,也可间断使用。

4、储液、电解制氢、排氧一体化,池温低,寿命长久。

[VIP专享]S20HOP氢气纯度分析仪说明书(090510)_CN

[VIP专享]S20HOP氢气纯度分析仪说明书(090510)_CN

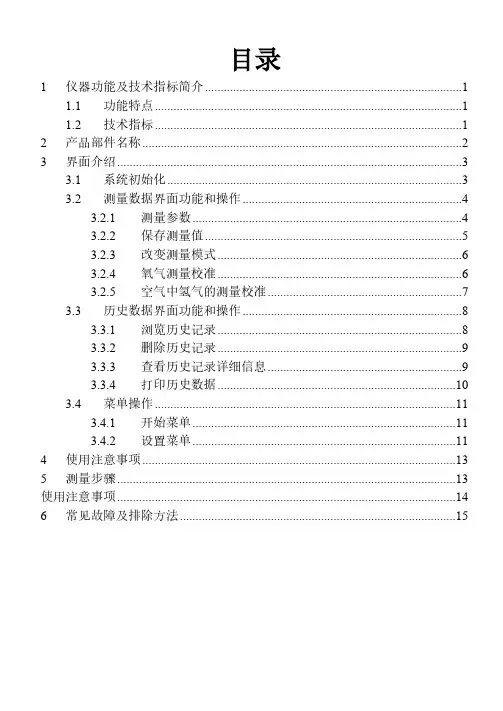

目录1仪器功能及技术指标简介 (1)1.1功能特点 (1)1.2技术指标 (1)2产品部件名称 (2)3界面介绍 (3)3.1系统初始化 (3)3.2测量数据界面功能和操作 (4)3.2.1测量参数 (4)3.2.2保存测量值 (5)3.2.3改变测量模式 (6)3.2.4氧气测量校准 (6)3.2.5空气中氢气的测量校准 (7)3.3历史数据界面功能和操作 (8)3.3.1浏览历史记录 (8)3.3.2删除历史记录 (9)3.3.3查看历史记录详细信息 (9)3.3.4打印历史数据 (10)3.4菜单操作 (11)3.4.1开始菜单 (11)3.4.2设置菜单 (11)4使用注意事项 (13)5测量步骤 (13)使用注意事项 (14)6常见故障及排除方法 (15)1仪器功能及技术指标简介1.1功能特点⏹监测氢气的纯度和置换过程⏹多种测量模式⏹测试精度优于0.1%⏹坚固、长寿命的热导池检测器⏹响应迅速、线性度好、读数稳定⏹内置流量计、流量控制阀⏹使用简单、校验方便⏹液晶显示,充电电池电源⏹仪器在无气体流过情况下能够安全运行1.2技术指标带温度补偿功能恒温型热导池纯度检测传感器测试范围空气中的H2含量0~100%CO2中H2含量0~100%空气中CO2含量0~100%空气中O2含量0~21%精度典型精度±0.1%(一定量程内)重复性±0.1%分辩率: ±0.01%存储容量可存储300条记录输出接口USB接口,直接与电脑相连打印测试结果显示大屏幕真彩色液晶显示,人性化图形菜单环境温度-30~50℃响应速度<2S稳压阀工作范围0~1MPa工作压力0~1MPa电子流量计质量型电子流量计,0~1000ml/min进气流量20~200ml/min电源交直两用,带可充电电池,可连续工作数小时,交流电220VAC重量净重约5kg体积339(长)×295(宽)×152(高),单位:mm2产品部件名称传感器纯度传感器具有温度补偿功能的恒温型微型热导池传感器流量传感器电子质量流量计,使用方便压力传感器高精度压力传感器温度传感器数字式温度传感器分解产物传感器高灵敏度分解产物传感器其它附件电池锂电池,容量3500mAh,过充保护流量调节阀针形调节阀稳压阀稳定测量压力,防止压力突变对传感器造成损伤进气接口双端自封快插阀进气管道标配3米四氟管出气管道标配3米PU管电缆线电源线一根3界面介绍3.1系统初始化当你打开电源后,仪器从首先显示初始化界面,如果您是第一次使用仪器,请等待约10秒左右,否则仪器大约3秒后将自动进入系统桌面。

霍尼韦尔氢气纯度仪说明书模板

霍尼韦尔氢气纯度仪说明书模板

目录1.前言………………………………………………………………………………2 1.1概述……………………………………………………………….........2 1.2传感单元 (2)1.37866数字控制器 (3)1.4操作原理 (4)2.技术参数和选型 (6)2.1技术参数……………………………………………………………………62.2选型 (8)3.安装……………………………………………………………………….........9 3.1传感单元要求条件和定位 (9)3.2安装传感单元 (9)3.3管路连接 (9)3.4传感单元与数字控制器接线 (10)4.设置模式………………………………………………………………………11 4.1概述………………………………………………………………………11 4.2结构概述……………………………………………………………………...11 4.3单元设置组群 (11)4.4报警设置组群 (12)4.5M o d B U S通讯设置组群 (12)4.6校准组群………………………………………………………………………13 4.7状态组群………………………………………………………………………13 5.校准……………………………………………………………………………14 5.1概述……………………………………………………………………...14 5.2传感单元校准 (14)5.37866分析仪输入校准 (14)5.4模拟输出校准 (15)5.7安全锁定……………………………………………………………………...16 5.8设置报警极限 (17)6.操作………………………………………………………………………………18 6.1启动………………………………………………………………………18 7.排除故障…………………………………………………………………………19 7.1概述……………………………………………………………………...19 7.27866数字控制器检测 (20)附录 (21)1.前言1.1 概述美国HONEYWELL公司7866氢气纯度分析仪由三个基本部件组成: 传感单元( 变送器) , 控制单元( 接收器) ( 图1-1) 和电源。

发电机氢气纯度分析仪使用管理规定

发电机氢气纯度分析仪使用管理规定

发电机氢气纯度分析仪使用管理规定该产品主要用于瓶装氢气、制氢站、氢冷发电机组氢气纯度的日常检测,是由德国HLP气体仪表公司研制而成进口组装新产品。

一、检测仪参数二、操作说明(一)、菜单介绍打开电源后,仪器会自动进入主菜单界面,在主菜单界面上共有四个子菜单选项,并且同屏显示时间及电量。

四个子菜单依次为测量数据(MEASURE),历史数据(HISTORE),设置日期(SET DATE),帮助(HELP)。

1、测量数据①在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【测量数据】上后再按【OK】键,仪器将进入测量状态。

在测量状态界面,仪器显示测量到的气体纯度值(百分含量),气体流量及当前的系统时间。

在此界面下,你可按【F2】键保存数据,按【F1】键选择测量模式。

②测量数据界面下,按【F2】键进入数据保存界面。

按【﹤】、【﹥】键可以让光标在设备编号数据上移动以确定焦点,按动【F1】、【F2】键可以改变当前值,按【▲】、【▼】键可以对输入法进行切换,共有三种输入法:(0-9)表示数值输入,(A-Z)表示大写字母输入,(a-z)表示小写字母输入。

你可以按【OK】键保存数据并返回测量状态,也可按【ESC】键退出数据保存界面回到测量状态,以取消本次操作。

2、历史数据在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【测量数据】上后再【OK】键,仪器就会显示历史数据界面。

在此界面下,仪器显示以前测量并被保存的数据。

按【▲】、【▼】、【﹤】、【﹥】键可查看各条记录。

按【F1】键可删除记录,按【ESC】键退回到主菜单界面。

3、设置日期在主菜单界面下,按【﹤】、【﹥】键,让光标条显示在【设置日期】上后再按【OK】键,仪器就会显示设置日期界面可在此界面下修改系统当前日期和时间,请输入准确的日期和时间。

按【▲】、【▼】键让光标移动至需修改选项,按【F1】、【F2】键可以增加、减少当前数值。

按【OK】键可保存设置并返回主界面,按【ESC】键不保存设置并返回主界面。

STC-600在线氢气纯度仪说明书

STC-600在线氢气纯度仪说明书

目录一、功能简介 (3)二、主要特点 (3)三、技术指标 (3)四、仪器电气连接 (4)五、现场单元介绍 (6)六、显示仪表介绍 (7)1、测量界面 (7)2、设置界面 (7)3、仪器信息 (10)七、仪器安装与调试 (11)1、安装注意事项: (12)2、仪器安装 (12)八、仪器校准 (13)九、注意事项 (13)一、功能简介在线氢气分析仪是采用带温度补偿功能的微型传感器的氢气检测仪表,它具有卓越的稳定性、重现性和精度。

发电厂的氢冷机组通过氢冷可以有效地降低发电机绕组的热损耗从而提高发电效率。

绕组阻抗引起的损耗称为通风损耗,即使被油气、水和空气轻微污染的发电机,其通风损耗也会增加。

有资料表明氢纯度下降1%,损耗增加12%,因此提高氢纯度意味着降低生产成本。

氢纯度下降及水分含量增加时,还会给发电机的安全运行带来隐患。

石油化工生产的混合气体中氢含量的测定对裂解工艺、加氢工艺等具有十分重要的意义,氧中氢含量直接影响产品关键性能的指标。

此外合成氨工业中对氢纯度的测量也必不可少。

推荐应用:发电厂氢冷机组,制氢站,石油加工,合成氨工业,冶金工业,电子工业。

二、主要特点●采用带温度补偿功能的恒温型微型传感器●液晶显示,中文菜单,易于维护●提供多种信号输出●用户可现场执行校准,从而保证现场的可靠使用●支持气体预处理功能●气体稳压、流量调节指示三、技术指标传感器:带温度补偿功能恒温微型传感器量程:90~100%典型精度:±0.05%重现性:±0.01%样气流量:100~200mL/min响应速度:10~15秒工作温度:-20℃~50℃工作压力:0.1~3.5MPa信号输出:4~20mA 对应0~2%300Ω显示:LCD远程显示报警输出:2路报警空接点输出。

出厂默认设置:报警1高报(报警值0.8%),报警2高报(报警值1.5%)工作电源: 220VAC±10% 50Hz 功率≤20W 附 件:齐纳型安全栅(内置显示表内) 进出气口连接:Φ6、Φ8、Φ10不锈钢焊管焊接显示表尺寸:144×108×135 面板开孔尺寸:139×101 现场测量单元尺寸:460×450×70四、仪器电气连接注:1、 显示表Ground 必须接大地;2、 显示单元与现场传感器的连接推荐采用4×0.5屏蔽线图2、现场接线端子示意图图1、信号连接安装示意图非安全区域安全区域现场防爆接线盒端子图注:1~4号接显示表;5~8号接变送器接线盒端子定义说明图3、显示表接线端子示意图引脚定义说明:12678910345111213141516V+V-S+S-Io+ALM1220VACIo-NLALM2ABRS485Ground图 4、显示表五、现场单元介绍图(3)注1: 1、进气球阀 2、减压阀 3、过滤装置 4、校验三通图5、现场测量单元外形图5、转子流量计6、纯度变送器7、出气球阀1234567160160450460416开孔尺寸六、显示仪表介绍1、测量界面图6此界面为默认主界面,在该界面下可以看到测量参数,被测量的气体纯度低报(在“报警设定界面中设置相关参数)范围时,超出范围的同时开始报警输出。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录1.前言 (2)1.1概述 (2)1.2传感单元 (2)1.37866数字控制器 (3)1.4操作原理 (6)2.技术参数和选型 (7)2.1技术参数 (7)2.2选型 (9)3.安装 (10)3.1传感单元要求条件和定位 (10)3.2安装传感单元 (10)3.3管路连接 (10)3.4传感单元与数字控制器接线 (11)4.设置模式 (13)4.1概述 (13)4.2结构概述 (13)4.3单元设置组群 (13)4.4报警设置组群 (14)4.5M o d B U S通讯设置组群 (15)4.6校准组群 (15)4.7状态组群 (15)5.校准 (17)5.1概述 (17)5.2传感单元校准 (17)5.37866分析仪输入校准 (17)5.4(详见英文说明书)…………………………………………………………5.5恢复工厂校准 (20)5.6模拟输出校准 (20)5.7安全锁定 (21)5.8设置报警极限 (22)6.操作 (23)6.1启动 (23)7.排除故障 (24)7.1概述 (24)7.27866数字控制器检测 (25)附录 (26)1.前言1.1 概述美国HONEYWELL公司三范围H2和CO2分析仪/指示仪提供了发电机运转测量的三个过程:●范围1:CO2在Air(空气)中●范围2:H2在CO2中●范围3:H2在Air中7866氢气纯度分析仪由三个基本部件组成:传感单元(变送器),控制单元(接收器)(图1-1)和电源。

传感单元被安装到采样现场,数字控制器,装在无危险区域。

传感单元接受两或三气体组成的混合气流,测出采样气体浓度,将一个电信号传给传感单元。

传感单元牢固的结构,可适应大多数恶劣环境,传感单元和控制单元间距最大可达1000英尺,用一条多芯非屏蔽电缆连接,既提高了系统的灵活性,又降低了安装成本。

图1-1 7866 数字分析仪连接的交联电缆将现场传感单元的输出信号传给控制单元,控制单元作为简易面板可安装在控制室内,如果条件允许,也可安装在采样现场。

控制单元可提供一个电流或电压信号给远距离的监视仪或记录仪。

控制单元有一或两个可选报警功能,当控制单元检测到报警信号,报警继电器动作使外部报警器报警,或者继电器动作终断系统。

正常情况下,报警继电器动作,切断电源。

1.2 传感单元1. 3 7866数字控制器如图1-3所示的7866数字控制器能够输出电流值,显示测量气体的百分比,以及两类报警信息。

报警类别通过仪器面板上的按键来设置。

使用SETPOINT SELECT来选择合适的量程。

控制器对每个量度都提供了校准设置,零基准设置和量程设置用CALI,选择所校准的范围RANGE n(n=1,2,或3)。

零点和量程通过FUNCTION键来激活,这样才能调整数值。

每个量度都存有特征常数。

当用校准气体时,数字入口设定了每个量度的范围,这些数值用一个四位数密码来防止误操作。

如果启动报警功能,7866数字控制器将显示报警状态。

在显示屏的左边出现报警类别号。

如果警报发生,类别号“1”或“2”表示对应的报警。

这些报警将释放输出继电器作用于显示电路或安全中断系统。

报警类别通过SETUP菜单下的ALARMS功能来调整。

密码安全功能也可以保证报警功能。

超过限定时间,一般突然掉电不会影响控制器的设置,控制器用一个永久性的存储器来保证控制器的当前配置和校准时的设定。

避免了突然停电时数据丢失。

工厂校准的内容存储在一个非遗失的内存里。

如果现场校准丢失,则可以快速的修复“工厂校准”,并且浏览任何以前的现场校准设置。

这样可以避免任何突然断电将数据丢失的可能。

控制器的电路板牢固的吸附在前盖板上方便了操作和更换。

模块化设计方便了电路的更换,可动的底盘避免了当电路板或控制器改动时改动连线。

控制器的后部有四个为连线而备的插条。

从控制器后部,所有的区域终端可及。

建议用20到22芯标准线。

7866数字控制器电源提供为线电压90到264VAC或24Vac/dc。

频率为50或60hz。

7866传感单元的电源为相电压30VAC。

电源也可由控制器通过内部连线提供。

正确的安装和牢固的面板,7866数字控制器可达NEMA12级要求,严防面板上灰尘和水滴进入。

图1-3 7866 数字控制器,前视表1-1 按键的功能按键功能SETUP·在控制单元的组态中的设置中选择需要的选项。

在设置组群中按照内部循序依次显示并且允许使用FUNCTION键单独显示每个设置的组群。

FUNCTION·在组态中使用SET UP键选择所需要的单独设置组群。

·按此键执行保存功能,进入非易失存储,任何的改变都能弥补到最初的功能值或选项。

·在现场校准过程期间使用▲·结构模式:通过滚动选择参数或增加所选的参数值。

▼·结构模式:通过滚动选择参数或减少所选的参数值。

快速改变数值当改变数值时,同时按▲或▼键,再按▲或▼中的任一个进行加或减。

这样可以快速增减。

SETPOINTSELECT·正常操作:用于下部显示的触发—或者是测量的范围或者是它的相应的气体。

LOWER DISPLAY ·正常操作:滚动选择下部显示:·如果选择的是范围(通过按SETPOINT SELECT),选择RANGE 1,RANGE 2,或RANGE 3·如果选择的是测量的气体(通过按SETPOINT SELECT),选择是CO2 in AIR,H2 in CO2,H2 in AIR(对应代表的是范围1,范围2,或范围3)。

MANUAL AUTO ·空闲的键·如果这些键的任一个被按,则下部将显示信息KEY ERR(按键错误)。

RUNHOLD图1-4 三范围氢气纯度分析仪控制单元和显示逻辑图1. 4 操作原理2 . 技术参数和选型2. 1 技术参数2.2 选型(详见英文说明书)3.安装3.1 传感单元安装要求和定位定位:使传感单元离采样探头尽量近,使响应滞后最小,要处于气流中最能代表真实气体浓度的一点。

不需要交流电线。

防水的外壳可使传感单元可放在受保护的室外,但不能暴露在阳光直射下,环境温度不高于50℃或低于-10℃。

连结传感单元与7866数字控制器用三芯铜线缆(如有电磁采样阀,用四芯线缆)连接,根据长度,所需电缆规格见手册。

用一个管接头连接1/2英寸螺纹管和传感单元的防水壳。

防爆外罩进出口用1/2NPT管连接。

间隙在传感单元顶部留有至少12英寸的间隙,以备内部组件保养用。

在传感单元底部留有适当空间以便1/4或者6mm 进出口管连接。

进出口朝向底部将传感单元固定在垂直面上。

在右手留有空间,如果有电磁采样阀,应装在此处。

采样系统采样系统,传送流量为100-2000cc/min的洁净,相对干燥的采样气体。

采样系统应该防尘。

校准气体带有压力控制阀的压缩零气体和量程气体瓶提供了校准气源。

一般地说,零气体包括除了测量气体外所有采样气中的气体成分。

参比气体如果需要,提供参比气源。

如果是氢气或氦气,流量应为0.02~0.2cfh,(10-100cc/min)。

气体排向大气,(如果是氢气,排向通风的安全环境)。

如果需要空气,流量应为0.5~2.0cfh(250-1000cc/min),排向大气。

3.2 安装传感单元防爆外壳:传感单元被设计成防爆结构。

单元尺寸见图3-1,所有连线要用导线管,开口配合1/2英寸的导管。

防爆传感单元安装参见图3-13.3 管路连接进出口连接传感单元的基部O型压缩装置可连接外径为6-6.5mm的塑料或金属管。

进出口连接参见图3-1。

连接管规格任何金属管和绝大多数只要不与采样气体发生反应的塑料管都可使用,不要在传感单元压缩装置上用PVC管和其它软管,不要用内径小于4mm的管子。

出口连接为保持分析仪传感件在气流变化的条件下仪表内压力为常压,出口管直径应小于2m且通向大气。

管中不用节气阀。

如果要用长排气管,要用大口径管路,比如管路外径为12mm。

图3-1 传感单元剖视图和装配尺寸3.4 传感单元与数字控制器间接线传感单元的连线数字控制器的接线7866数字控制器输出信号可转换为4-20mA或0-20mA信号。

信号用来驱动记录仪或传给DCS或PLC。

信号与测量气体百分率成正比。

当显示器输出零(0.0)信号为最小值(0或4mA)。

当显示器为100%,信号值应为20mA。

图3-2 数字控制器和传感单元接线示意图4.设置模式4.1 概述这一章描述怎样设置7866控制单元/指示仪的结构的步骤。

4.2 结构提示介绍表4-1列出了一些进入快速数据查看的提示。

表4-1 结构提示4.3 单元设置组群(Unit Set Up)功能提示表4-2列出了在控制单元中的单元设置组群中的所有功能提示。

表4-3中列出了在远传指示仪中的单元设置组群的所有功能提示。

表4-2 控制单元单元组群功能提示表4-3 远传指示仪单元组群功能提示4.4 报警设置组群功能提示表4-4列出了在报警设置组群的所有功能的提示。

报警仅被设置在范围3动作。

对于报警值的调整见5.8章节中的设置报警极限。

表4-4 报警组群功能提示4.5 Modbus 通讯设置组群简介这个选项允许控制单元通过Modbus协议连接到一台主计算机上。

功能提示表4-5列出了在Modbus通讯设置组群中的所有功能提示。

表4-5 Modbus通讯组群功能提示4.6 校准组群校准数据参见第5章校准中的完全校准信息和使用说明。

4.7 状态组群状态测试数据表4-6列出了在状态组群中的所有功能提示。

所有的提示为只读并且提供状态的后台诊断测试。

表4-6 状态组群功能提示5.校准5. 1 概述5.1.1 分析仪校准·R3设置量程:75%氢气;25%氮气5.1.2 指示仪校准指示仪在出厂前已经校准。

使用此仪器前不需要再进行校准。

工厂设置PV输入的是1-5V对应分析仪输出为4-20mA。

如果改变分析仪的输出为0-20mA,则需要将PV输入更改为0-5V。

这个过程不需要再校准,应为指示仪是执行自动标定输入值。

PV输入校准过程包括:·设置PV输入零点·设置PV输入量程5.1.3 其他这个选择也包括下面过程:·现场校准电流输出·输入安全代码·改变安全等级,和·设置报警极限5.2 传感单元校准5.3 7866分析仪输入校准5.3.1 范围1:CO2和空气百分含量的比率范围1是显示CO2的百分含量,其背景气微空气。

当传感器引入的是100%空气(0%CO2)时,仪表的显示读数应为0。

当引入100%CO2时,仪表的显示读数应为100%。

表5-1 范围1的输入校准5.3.2 范围2:H2和CO2百分含量的比率范围2是显示H2的百分含量,其背景气为CO2。
