建筑工程施工测量
读图、审图提取放样坐标的操作方法
②、浇筑完砼，因为砼的振捣，会引起绑扎钢筋的下降，因此应 重新在各墙柱钢筋上测出+1000cm线，以此控制支模的高度（方式同 上）。
4、标高规范允许误差 对混凝土结构墙柱构件的标高允许偏差，分为层间与全高两方面
同时控制，层间标高±10mm；总标高偏差±30mm。
六、房间方正度控制线设置
一、设置要求：砌筑阶段双线控制法或抹灰阶段十字线 控制法；各项目选择其中一种方式进行房间方正度控制。
四、建筑平面主轴线内控点的布置及竖向投测
1、楼层内控点的平面布置
轴线控制点整体传递上楼层，组成轴线控制网，在同一层投测 的纵主轴线不得少于2条，横主轴线不得少于一条，以此做角度、 距离的校核。经校核无误后进行细部的放样。在进行细部墙柱放 样的同时，偏距30cm弹一条墨线，便于工人在装完模板后，可供 质检员自检及监理的复查。也可作为后续的楼层装修的平面控制 线。
2、楼层内控点竖向投测（即楼层的垂直度内控测量）
操作方法：首先将激光经纬仪安置在首层控制点上，对中整平后，将竖 直度盘置为0°00ˊ00“，打开电源开关，仪器发射激光束，穿过楼板预留洞直 射到激光接收靶上，激光铅垂仪操作人员首先调整焦距使激光束聚焦成光点， 然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光 后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置 。轴线投测时，测量人员互相之间用对讲机进行联络。内控点的投射由于铅垂 仪会随着距离的越长误差越大。所以应对内控点8到10层进行一次整数平移或 封闭放线孔利用原投测的轴线进行恢复，并对封闭口进行保护。并在每次更换 内控点时应对内控点的距离及角度进行复测，并及时进行调整。防止楼层旋转 错位。
根据主轴线设置室内十字线
依据十字线设置方正度控制线
控制线阴阳角红漆标注 贴灰饼（将激光水平仪架至控制线一端，
打开竖向激光对准控制线另一端，用钢尺控制灰饼的厚度，钢尺至红外
线的距离应一致。） 室内抹灰。
三、检查方法及允许偏差：
1、房间方正度允许偏差为6mm。
2、采用激光测距仪或者钢尺测量每道墙面的两端部位与控制线之间的距离， 分别记录为A1与A2、 B1与B2、 C1与C2、 D1与D2，至少八个点；每组数据 之间的差值（如A1－A2）在6mm以内，视为合格。
2、±0.00以上标高的传递
①、在主楼第一层的柱墙浇筑好后，应在第一层的外墙合理 布置3个以上的标高基准线（通常是结构+0.100米线）标高的竖向 传递，用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长 度时（或8至10层），应另设一道标高起始线，作法如第一层做好 标记，钢尺需加拉力、尺长、温度三差修正。
三、平面及高程控制网的布设
1、工程平面控制网建立及测量方法
① 、布置原则：平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低 精度的原则。
②、在施工场地基坑范围外四周布置至少4个控制点成矩形，进行导线控制点加密测 量（即导线点的连接闭合测量)。根据甲方提供的已知两点A点与B点用全站仪通过角度 测回法测各点夹角（即内角）及各两点之间的距离，角度中误差及测距中误差在允许范 围内即可进行下一步的闭合导线内业计算，否则重新测量。平差后可得K1-K4点坐标。 共4个点组成的测控网，对整个建筑物进行有效测控。控制点可联合测控，相互检测， 主要用来防止在基础施工时（如开挖土方）对控制点的破坏，能随时对各控制点进行恢 复，同时也可以直接对各个分区进行测控。
五、基准标高的布置及竖向传递
1、±0.00以下标高控制施工测量：
高程控制点的联测：在基础施工引测标高时，首先联测高程 控制点（即基础施工布置的高程控制网点，一般可用红色倒三角标 记在塔吊上，为相对标高。）以判断场内水准点是否被碰动，经联 测确认无误后，方可引测所需的标高。竖向的标高传递应使用钢尺 传递法进行投测。
2、建筑工程测量的任务
建筑工工程测量是测量学的一个组成部分，主要任务 包括测绘大比例地形图、建筑物的施工测量、建筑物 的变形观测。
二、建筑施工测量前的准备工作
1、控制点的移交及复测 施工单位进场后，测量员首先应从甲方获取经甲方工
程师 或规化局签字认可的导线控制点坐标及高程数据，并 进行现场的控制点的移交，办好移交手续。并进行导线点 坐标的复测，及标高的复核。 2、熟读、审核图纸
连接闭合测量的角度测量及距离测量示意图 平面及基坑开挖时高程控制网布置示意图
2、高程控制网建立及测量方法
本工程高程控制网布设分为两个阶段： ①、地下室阶段（±0.000M以下） ②、地面阶段（±0.000M以上）
高程控制网的测量方式：
采用闭合测量，即从已知A点高程依次测至K1、K2、K3、K4 最后复测至A点形成一个闭合测量（即A点的设计高程减A点的 实测高程的差值）。其闭合差符合规范（即闭合差小于6√N或 12√L）要求即可进行平差计算得各点高程。
二、设置方法及流程：
1、双线控制法：（控制线离墙边300mm）
砌筑放线双线控制（弹双条墨色一条为砌筑位置线，一条为控制线） 控制线阴阳角红漆标注 砌筑砖墙 贴灰饼（将激光水平仪架至控 制线一端，打开竖向激光对准控制线另一端，用钢尺控制灰饼的厚度， 钢尺至红外线的距离应一致。） 室内抹灰。
2、十字线控制法：
②、待首层以上外墙拆模后即可进行楼层的垂直度的检测，对准首 层的竖向墨线垂直于外墙一定距离，架设经纬仪精平后，望远镜竖向 十字丝对准墨线往上进行投测，用红铅笔作好两处标记，连接两处标 记，弹一条竖向墨线，用钢尺量取此墨线至所投测点的楼层主控线之 间的距离。与设计值的差值即为垂直度的偏差。
2、现使用方法： 由于现楼层之间距离较近，楼层过高，且施工现场场地的限制，常
②、施工层抄平之前，应先校测首层传递上来的三个标高点 ，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将 水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线 标高的允许误差为3mm。
3、施工中标高的施测 ①、在绑扎完钢筋，浇筑砼之前，应在各墙柱的钢筋上测出楼层
设计顶板面的+50cm线，用油漆或红色胶带进行标记。浇筑砼时以此 +50cm拉线控制砼完成面标高（其标高的竖向传递按上2步骤方式进行 施测）。
3、各项目部（抽检10％）、监理（抽检30％）、总包（100％全检）需联 合建立房间方正度分户档案。
A1
B1
B2
C1
D1
D2
A2
C2
七、建筑垂直度的检测
1、常规方法： 用经纬仪或全站仪进行投测。
①、在首层利用纵横主控线引测至建筑外墙的四个大角的两个方向 ，一般可为至外墙10-30cm位置，弹一根竖向50cm-100cm长的墨线 用红三角进行标识。记录好此线与建筑轴线的距离关系。
梅溪湖国际广场一期工程 建筑工程施工测量
主要讲解内容
一、工程测量概述 二、测量前的准备工作 三、平面及高程控制网的布设 四、楼层平面主轴线点的布置及竖向投测 五、基准标高的布置及竖向传递 六、房间方正度控制线设置 七、建筑垂直度的检测
一、建筑工程测量概述
1、测量学的概念：
测量学是研究地球的形状和大小以及确定地面点位的 科学。它的内容包括测定和测设两部分。 （1）测定是指得到一系列测量数据或将地球表面的地 物和地貌按比例缩绘成地形图。 （2）测设是指将设计图纸规化好的建筑物位置在实地 标定出来做为施工的依据。
规方法往上投测不能满足本工程垂直度的检测，因此本工程采用往上 投测的方法为每3层用吊锤往上进行首层竖向墨线的传递。其他同上。
3、建筑垂直度允许偏差
现浇混凝土结构墙柱构件的垂直度允许偏差，分为层间与全高两 方面同时控制，层高≤5m时及>5m时的层间垂直度偏差分别不能大于 8mm及10mm；总高偏差不能大于H／1000及30mm(H为建筑物全高)
。
谢谢各位领导批评指正 ！！

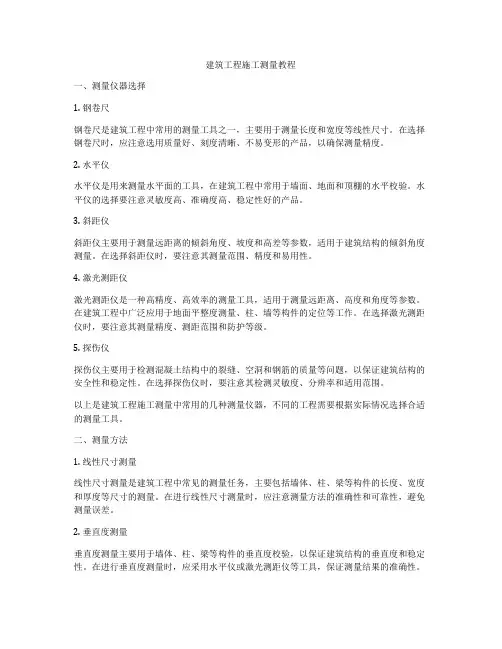

建筑工程施工测量教程
建筑工程施工测量教程一、测量仪器选择1. 钢卷尺钢卷尺是建筑工程中常用的测量工具之一，主要用于测量长度和宽度等线性尺寸。
在选择钢卷尺时，应注意选用质量好、刻度清晰、不易变形的产品，以确保测量精度。
2. 水平仪水平仪是用来测量水平面的工具，在建筑工程中常用于墙面、地面和顶棚的水平校验。
水平仪的选择要注意灵敏度高、准确度高、稳定性好的产品。
3. 斜距仪斜距仪主要用于测量远距离的倾斜角度、坡度和高差等参数，适用于建筑结构的倾斜角度测量。
在选择斜距仪时，要注意其测量范围、精度和易用性。
4. 激光测距仪激光测距仪是一种高精度、高效率的测量工具，适用于测量远距离、高度和角度等参数。
在建筑工程中广泛应用于地面平整度测量、柱、墙等构件的定位等工作。
在选择激光测距仪时，要注意其测量精度、测距范围和防护等级。
5. 探伤仪探伤仪主要用于检测混凝土结构中的裂缝、空洞和钢筋的质量等问题，以保证建筑结构的安全性和稳定性。
在选择探伤仪时，要注意其检测灵敏度、分辨率和适用范围。
以上是建筑工程施工测量中常用的几种测量仪器，不同的工程需要根据实际情况选择合适的测量工具。
二、测量方法1. 线性尺寸测量线性尺寸测量是建筑工程中常见的测量任务，主要包括墙体、柱、梁等构件的长度、宽度和厚度等尺寸的测量。
在进行线性尺寸测量时，应注意测量方法的准确性和可靠性，避免测量误差。
2. 垂直度测量垂直度测量主要用于墙体、柱、梁等构件的垂直度校验，以保证建筑结构的垂直度和稳定性。
在进行垂直度测量时，应采用水平仪或激光测距仪等工具，保证测量结果的准确性。
3. 水平度测量水平度测量常用于墙面、地面和顶棚等构件的水平校验，以保证建筑结构的水平度和平整度。
在进行水平度测量时，应采用水平仪或激光测距仪等工具，保证测量结果的准确性。
4. 倾斜角度测量倾斜角度测量主要用于建筑结构倾斜角度的测量，以保证结构的安全性和稳定性。
在进行倾斜角度测量时，应采用斜距仪或激光测距仪等工具，保证测量结果的准确性。
建筑工程施工测量学
建筑工程施工测量学建筑工程施工测量学的主要内容包括建筑工地的勘测、基坑工程测量、建筑结构测量、建筑施工过程管控测量、建筑设备安装测量等方面。
其中，勘测是建筑工程施工测量学的基础，它主要包括建筑工地的地形地貌、地质条件、周边环境等方面的调查和测量，为建筑施工提供必要的基础数据。
基坑工程测量是针对建筑基坑工程进行的测量，主要包括基坑的平面布置、深度和坡度等方面的测量，为基坑工程施工提供准确的控制。
建筑结构测量是对建筑结构的布置、尺寸、形状等方面进行测量，以确保建筑结构按照设计要求进行施工。
建筑施工过程管控测量是在建筑施工过程中对施工质量、进度和安全进行监控和控制的测量，确保建筑工程施工达到设计要求。
建筑设备安装测量是对建筑设备的位置、方位、高程等参数进行测量，确保建筑设备安装正确并达到设计要求。
建筑工程施工测量学的方法主要包括传统测量方法和现代测量方法两种。
传统测量方法主要包括平面测量、高程测量和角度测量等，通过使用各种测量仪器和工具对建筑工地进行测量。
现代测量方法主要包括全站仪测量、GPS定位测量、激光测量和卫星遥感测量等，利用先进的测量仪器和技术对建筑工地进行高精度、高效率的测量。
建筑工程施工测量学的应用范围非常广泛，不仅适用于建筑工程施工，也适用于土木工程、水利工程、交通工程等各种类型的工程项目。
在建筑工程施工中，建筑工程施工测量学可以为建筑施工提供准确的基础数据和施工控制，确保建筑工程施工质量和进度。
在土木工程中，建筑工程施工测量学可以为土木工程的设计、施工和监测提供必要的测量支持。
在水利工程中，建筑工程施工测量学可以为水利工程的灌溉、排水和水资源管理提供测量支持。
在交通工程中，建筑工程施工测量学可以为交通工程的设计、建设和管理提供测量支持。
总的来说，建筑工程施工测量学是建筑工程技术中一个非常重要的分支学科，它对建筑工程的质量、效率和经济性有着重要影响。
建筑工程施工测量学的发展和应用，可以提高建筑工程的施工质量和效率，推动建筑工程技术的发展和进步。
建筑施工测量的内容有哪些
建筑施工测量的内容有哪些建筑施工测量是建筑工程中不可或缺的环节，它通过采用测量技术和仪器设备，对建筑物进行精确的尺寸和位置测量，以确保施工过程中的准确性和工程质量。
建筑施工测量的内容包括以下几个方面：1. 基础测量基础测量是建筑施工过程中的第一步，它主要涉及的是建筑物的地基基础。
基础测量的内容主要包括地面标高测量、基坑开挖测量和基础定位测量。
地面标高测量用于确定建筑物地面的高程，以便后续施工。
基坑开挖测量用于确保基坑的准确深度和坑底的平整度。
基础定位测量用于确定建筑物基础的准确位置。
2. 结构测量结构测量主要涉及建筑物的结构元素，如梁、柱、墙等。
结构测量的内容包括结构尺寸测量、位置测量和垂直度测量。
结构尺寸测量用于确定建筑物结构元素的准确尺寸，以确保施工和安装的准确性。
位置测量用于确定结构元素在建筑物中的准确位置。
垂直度测量用于检测结构元素的垂直度，以确保建筑物的垂直度符合设计要求。
3. 安装测量安装测量主要涉及建筑物的设备和材料的安装过程。
安装测量的内容包括设备定位测量、管道布置测量和设备间距测量。
设备定位测量用于确定设备在建筑物中的准确位置。
管道布置测量用于检测管道的布置是否符合设计要求。
设备间距测量用于确定设备之间的准确距离，以确保设备的安装质量和运行效果。
4. 建筑变形监测建筑变形监测是建筑施工过程中的一个重要环节，它主要用于监测建筑物在施工和使用过程中的变形情况。
建筑变形监测的内容包括建筑物的沉降监测、倾斜监测和振动监测。
沉降监测用于检测建筑物的沉降情况，以判断地基的稳定性。
倾斜监测用于检测建筑物的倾斜情况，以确保建筑物的垂直度。
振动监测用于检测建筑物在使用过程中的振动情况，以保证建筑物的安全性。
5. 建筑物内外墙施工测量建筑物内外墙施工测量主要用于检测建筑物立面和墙体的准确性。
内外墙施工测量的内容包括墙体尺寸测量、墙体厚度测量和立面平整度测量。
墙体尺寸测量用于确定墙体的准确尺寸，以确保墙体的稳定性和装饰效果。
建筑工程测量主要内容
建筑工程测量主要内容
建筑工程测量是建筑工程中至关重要的一环，它涉及到多个方
面的内容。
首先，建筑工程测量的主要内容包括但不限于以下几个
方面：
1. 土地测量，在建筑工程之前，需要对土地进行测量，以确定
地形、地貌、地势等情况，为后续的建筑设计和施工提供准确的地
理信息。
2. 基础测量，建筑的基础是整个建筑物的支撑和承重结构，因
此基础测量是建筑工程测量中的重要内容，包括地基的承载力、地
下水位等的测量。
3. 结构测量，建筑物的结构测量涉及到建筑物的各个部分，包
括墙体、柱子、梁等的尺寸、位置、高度等的测量。
4. 建筑物的平面测量，平面测量是对建筑物的水平方向上的测量，包括建筑物的平面布置、平面尺寸、平面形状等的测量。
5. 建筑物的立面测量，立面测量是对建筑物垂直方向上的测量，
包括建筑物的高度、立面形状、立面结构等的测量。
6. 室内测量，室内测量是对建筑物内部空间的测量，包括房间的面积、高度、体积等的测量。
7. 施工测量，施工测量是在建筑施工过程中的测量工作，包括对建筑材料、施工设备、施工工艺等的测量。
总的来说，建筑工程测量的主要内容涵盖了建筑前、中、后各个阶段的测量工作，是建筑工程中不可或缺的重要环节。
通过精确的测量工作，可以保证建筑物的结构稳固、布局合理、符合设计要求，从而确保建筑工程的质量和安全。
建筑施工测量的方法
建筑施工测量的方法
建筑施工测量通常采用以下几种方法：
1.全站仪测量：全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距等参数。
在建筑施工中，可以使用全站仪进行地形测量、基础、土方工程、建筑物的定位和高程测量等。
2.经纬仪测量：经纬仪是一种用于测量水平角和垂直角的仪器，通常用于大范围的方向测量和角度测量。
在建筑施工中，经纬仪可以用于测量建筑物的定位、方位角和坐标等参数。
3.水准仪测量：水准仪是一种用于测量高程差的仪器，主要用于测量建筑物或地面的高程。
在建筑施工中，水准仪可以用于确定建筑物的高度、地面的坡度和高程差等。
4.激光测距仪测量：激光测距仪可以通过发送激光信号并接收反射信号，来测量目标物体到测量仪的距离。
在建筑施工中，激光测距仪可以用于地面测量、墙面垂直度测量等。
5.钢带测量：钢带测量是一种传统的手工测量方法，通过使用钢带来测量建筑物的距离、线段的长度等。
在建筑施工中，钢带测量可以用于测量地面距离、墙体长度等。
这些测量方法可以根据需要选择和组合使用，以实现对建筑物的各种参数进行准确测量。
在进行测量时，需要注意仪器使用方法的正确性和测量过程中的精确性，以确保测量结果的准确性。

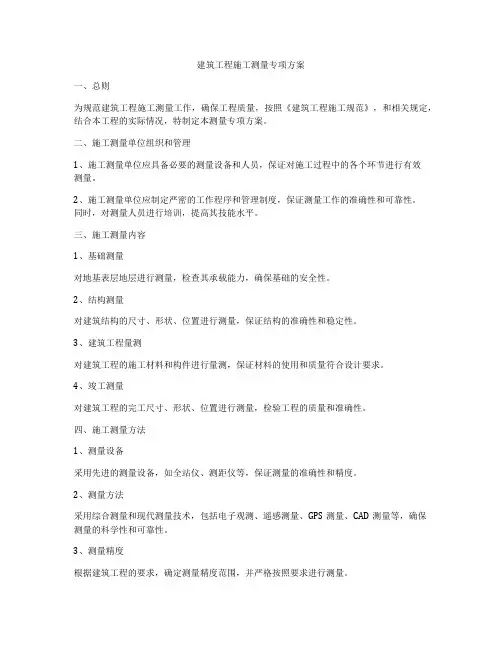

建筑工程施工测量专项方案
建筑工程施工测量专项方案一、总则为规范建筑工程施工测量工作，确保工程质量，按照《建筑工程施工规范》，和相关规定，结合本工程的实际情况，特制定本测量专项方案。
二、施工测量单位组织和管理1、施工测量单位应具备必要的测量设备和人员，保证对施工过程中的各个环节进行有效测量。
2、施工测量单位应制定严密的工作程序和管理制度，保证测量工作的准确性和可靠性。
同时，对测量人员进行培训，提高其技能水平。
三、施工测量内容1、基础测量对地基表层地层进行测量，检查其承载能力，确保基础的安全性。
2、结构测量对建筑结构的尺寸、形状、位置进行测量，保证结构的准确性和稳定性。
3、建筑工程量测对建筑工程的施工材料和构件进行量测，保证材料的使用和质量符合设计要求。
4、竣工测量对建筑工程的完工尺寸、形状、位置进行测量，检验工程的质量和准确性。
四、施工测量方法1、测量设备采用先进的测量设备，如全站仪、测距仪等，保证测量的准确性和精度。
2、测量方法采用综合测量和现代测量技术，包括电子观测、遥感测量、GPS测量、CAD测量等，确保测量的科学性和可靠性。
3、测量精度根据建筑工程的要求，确定测量精度范围，并严格按照要求进行测量。
五、施工测量程序1、测量前准备对施工测量的具体要求和范围进行认真研究和分析，确定测量的方法和程序。
2、测量实施依据测量程序和要求，对施工过程中的各个环节进行测量，确保工程的质量和安全。
3、测量记录对测量结果进行详细和准确的记录，包括测量数据、测量时间、测量人员等，提供有效的依据。
4、测量报告根据测量记录，编制测量报告，对测量结果进行总结和分析，提出改进意见。
六、施工测量安全及质量控制1、安全控制对施工测量中的安全隐患进行认真排查和整改，保证施工测量的安全进行。
2、质量控制对施工测量结果进行质量检查和分析，保证测量的准确性和可靠性。
七、施工测量质量评定1、施工测量结果的准确性和可靠性，经相关部门认定合格后，方可进行下一步施工。
建筑工程施工测量
B
O
P
XP Y
29
则有：
XP=X0+APcos-BPsin YP=Y0+APsin+BPcos
X
XP
XO
A
BP
P
AP
O
YO
B
YP
Y
30
2、测设工作的高程控制
建筑施工场地的高程控制测量一般采用 水准测量方法，应根据施工场地附近的国家 或城市已知水准点，测定施工场地水准点的 高程，以便纳入统一的高程系统。
测量员培训
——建筑工程施工测量
1
一 施工测量
概述
2
1、施工测量的目的
各种工程在施工阶段所作的测量工作，称 为施工测量。
其目的就是把设计好的建筑物、构筑物的 平面位置和高程，按设计的要求，以一定的精 度测设到地面上，作为施工的依据。
3
2、施工测量内容
（1）建立施工控制网：在施工场地建立平面控制网和高程 控制网，作为建（构）筑物定位及细部测设的依据。
施工坐标系的A轴和B轴，应与场区主要建筑物或主要道路、 管线方向平行。坐标原点设在总平面图的西南角，使所有建 筑物和构筑物的设计坐标均为正值。施工坐标系与国家测量 坐标系之间的关系，可用施工坐标系原点的测量系坐标来确 定。在进行施工测量时，上述数据由勘测设计单位给出。
25
➢建筑方格网的布置和主轴线的选择
框架结构的民用建筑，墙体砌筑是在框架施工 后进行的，故可在柱面上画线，代替皮数杆。
57
五、建筑物的轴线投测
在多层建筑墙身砌筑过程中，为了保证 建筑物轴线位置正确，可用吊锤球或经纬仪 将轴线投测到各层楼板边缘或柱顶上。
58
1．吊锤球法
将较重的锤球悬吊在楼板或柱顶边缘，当锤球 尖对准基础墙面上的轴线标志时，线在楼板或柱顶 边缘的位置即为楼层轴线端点位置，并画出标志线。
建筑工程施工测量方法及仪器介绍
建筑工程施工测量方法及仪器介绍建筑工程施工测量是指在建筑施工过程中，使用仪器设备对施工现场进行测量、绘制图纸、确定线位置、标识固定点位等工作的过程。
它是确保建筑结构合理、施工精确的重要环节。
本文将介绍建筑工程施工测量的方法和常用仪器设备。
一、建筑施工测量的方法1.总路线测量方法：总路线测量是建筑施工测量的基础，通过总路线测量确定建筑物的大致位置和方向，从而提供给后续工序的施工导向。
总路线测量主要包括方位角测量、距离测量和高差测量等。
方位角测量：通过测定其中一方向与基准方向之间的夹角，确定建筑物的方向。
常用的方法有方位角法、转角法、坐标法等。
距离测量：在总路线上测量两点之间的距离，常用的方法有直接测距法、间接测距法、贯距法等。
高差测量：测量点的标高和高差，常用的方法有水准测量法和大地水准面测量法。
2.控制测量方法：控制测量是在总路线测量基础上进行，用来确定建筑物具体位置的测量工作。
控制测量主要有平面控制测量和垂直控制测量。
平面控制测量：测量建筑物平面位置和大小的工作。
常用的方法有：三线测量、坐标测量、定向测量等。
通过平面控制测量可以确定建筑物在平面上的坐标位置和面积大小。
垂直控制测量：测量建筑物的高度和标高的工作。
常用的方法有水准仪法、直角尺法等。
通过垂直控制测量可以确定建筑物的高程和标高。
仪器校准：为保证测量结果的准确性和可靠性，需要对使用的仪器进行校准。
常见的建筑施工测量仪器有：总站、经纬仪、水准仪、测距仪等。
对仪器进行校正可以提高测量效果，减小误差。
二、建筑施工测量仪器设备介绍1.总站：总站是建筑施工测量中最常用的仪器之一，它可以同时具备测量水平角、竖直角和斜距的功能。
总站的测量精度高、测量速度快、操作简便，被广泛用于建筑施工中的定位、标高、测量控制等工作。
2.经纬仪：经纬仪是测量方位角和高差最常用的仪器之一，通常用来测量建筑物的方位角和坐标位置，具有操作简单、高精度、稳定性强等特点。
3.水准仪：水准仪主要用于测量建筑物高差和标高，具有高精度、测量范围大、测量速度快等优点。
建筑工程施工测量方法
建筑工程施工测量方法1、测量工具准备本工程主要测量工具有：直读式电子全站仪2台，经纬仪3台，水准仪5台，激光自动安平铅垂仪3台，5m铝合金塔尺5根，10Om钢卷尺6把，所有工具仪器必须经法定计量部门检定合格后方可进场。
2、平面测量控制2.1总体控制系统思路：基坑开挖-基础筏板施工采用外控法施工，筏板以上采用内控法施工。
2.2根据总平面图及本工程的建筑结构设计特征以及甲方提供现场坐标位置点，确定建筑物的首级测量控制网。
2.3外控测量施工时，首级控制网以建筑物外轴线和交叉轴线为主要控制轴线,在适当坚固位置作好标记，以作为校核依据。
为了方便地上工程的施工测量，故轴线控制桩布置在基础施工范围外2-3m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。
每次放线时，将经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出全部主控制线，然后依据主控轴线，用IOOm钢卷尺，按照施工图纸，分出各条轴线位置，每跨轴线误差应符合工程测量规范要求。
2.4内控测量施工时，为保证测量时视线的畅通无阻，在基础筏板混凝土施工完成后，根据外控基坑上外控制线，定出内控测量网，一般均在平行各轴线IiT1的位置建立控制线（可根据穿墙最少可适当调整）。
若有必要，场内控制点还可与场外设置的控制点进行联测，以便于进行检校和恢复。
该控制轴线的测设拟采用钢卷尺配合经纬仪，必要时采用测距仪配合经纬仪测定。
2.5筏板以上部分采用内控方法：平面控制网确定后，用经纬仪定出本工程各轴线及墙、柱位，并经复核后进行下一道工序施工。
筏板凝土浇筑后，楼内设置至少四个控制基点，分别于控制点位置预埋铁板，待混凝土有一定强度后，精确测出相应的控制点，用电钻在铁板上钻一直径2mm的小孔，控制基点要构成精确的矩形。
以上各楼层施工时，在对应于铁板位置作200X20OnIn1预留孔，利用自动安平铅垂仪，将二个控制点垂直传递到相应各楼层，再由此控制点连线与轴线的尺寸关系测设出各楼层轴线，继而定出墙位等。
建筑工程施工测量学
建筑工程施工测量学是一门研究建筑工程施工中测量技术和方法的学科。
它涉及到测量理论、测量仪器、测量方法和测量数据处理等方面，是建筑工程施工中必不可少的一门技术。
本文将从建筑工程施工测量学的重要性、内容、方法和未来发展等方面进行探讨。
一、建筑工程施工测量学的重要性建筑工程施工测量学在建筑工程施工中具有重要的作用。
首先，测量是建筑工程施工的基础工作，是保证工程质量和进度的重要环节。
只有准确的测量数据，才能确保建筑物的位置、形状、尺寸等符合设计要求。
其次，测量工作可以帮助施工人员及时发现和解决施工过程中的问题，避免因测量误差导致的工程质量问题。
最后，测量数据对于工程验收和后期维护也具有重要意义。
二、建筑工程施工测量学的内容建筑工程施工测量学的内容主要包括测量理论、测量仪器、测量方法和测量数据处理等方面。
测量理论主要包括测量基本原理、测量误差理论和测量数据处理方法等。
测量仪器包括水准仪、经纬仪、全站仪、激光测距仪等。
测量方法包括平面控制测量、高程控制测量、细部测量等。
测量数据处理方法包括数据采集、数据传输、数据处理和成果输出等。
三、建筑工程施工测量学的方法建筑工程施工测量学的方法主要包括光学测量法、电子测量法和卫星测量法等。
光学测量法是利用光学仪器进行测量，如水准仪、经纬仪等。
电子测量法是利用电子仪器进行测量，如全站仪、激光测距仪等。
卫星测量法是利用卫星信号进行测量，如全球定位系统（GPS）。
这些方法在建筑工程施工中具有不同的应用场景和优缺点，需要根据实际情况选择合适的测量方法。
四、建筑工程施工测量学的未来发展随着科技的不断发展，建筑工程施工测量学也将迎来新的发展机遇。
首先，测量仪器将更加智能化、精确化，如全站仪、激光测距仪等设备的性能将进一步提升。
其次，测量方法将更加先进，如三维扫描技术、无人机测量等将在建筑工程施工中得到广泛应用。
再次，测量数据处理将更加高效，如大数据技术、云计算等将助力测量数据处理和分析。
