可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
中考物理总复习《欧姆定律的综合计算》专项训练题(附有答案)
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
13．某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
5．（1）6Ω；（2）1A；（3）18W
【详解】解：（1）由 可知，灯泡正常发光时灯丝的电阻
（2）由P=UI可知，正常发光时通过灯泡的电流
根据串联电路的电流特点可知，电路中的电流
I=IL=1A
（3）根据串联电路的电压特点可知，电源电压
U=UL+UR=6V+12V=18V
电路消耗的总功率
P=UI=18V×1A=18W
8．（1）0.3A；（2）1.8W；（3）108J
（1）电源电压U；
（2）电阻R2的阻值。
2．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端的电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压。
3．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）灯丝的电阻RL；
（2）电路中的电流I；
（3）电路消耗的总功率P。
6．小明设计了如图甲的模拟智能测温报警电路：电源电压调为12V，报警器（电阻不计）通过的电流超过10mA时就会报警，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。
欧姆定律精选试题【可编辑全文】
AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。
欧姆定律计算题(典型--带答案)
欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。
当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。
3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。
当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。
二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。
2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。
三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。
当 R2 取最小值时，电压表的读数为 9V。
2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。
四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。
专题欧姆定律计算题(有答案)

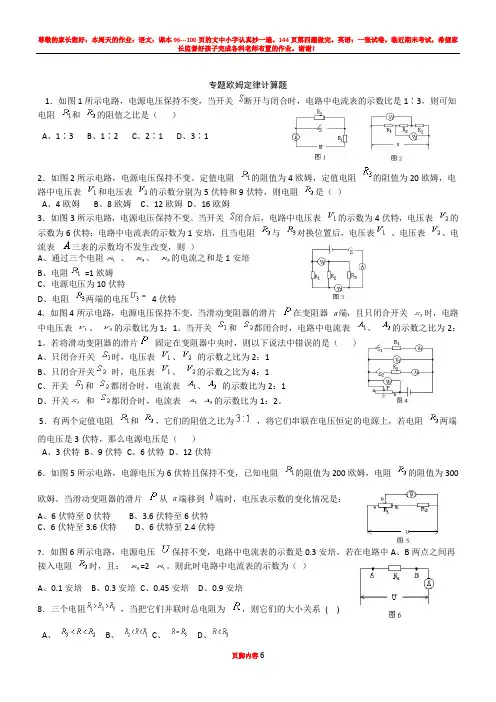

专题欧姆定律计算题1．如图1所示电路，电源电压保持不变，当开关断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻和的阻值之比是（）A、1∶3B、1∶2C、2∶1D、3∶12．如图2所示电路，电源电压保持不变。
定值电阻的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电阻是（）A、4欧姆B、8欧姆C、12欧姆D、16欧姆3．如图3所示电路，电源电压保持不变。
当开关闭合后，电路中电压表的示数为4伏特，电压表的示数为6伏特；电路中电流表的示数为1安培，且当电阻与对换位置后，电压表、电压表、电流表三表的示数均不发生改变，则）A、通过三个电阻、、的电流之和是1安培B、电阻=1欧姆C、电源电压为10伏特D、电阻两端的电压4伏特4．如图4所示电路，电源电压保持不变。
当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。
当开关和都闭合时，电路中电流表、的示数之比为2：1。
若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）A、只闭合开关时，电压表、的示数之比为2：1B、只闭合开关时，电压表、的示数之比为4：1C、开关和都闭合时，电流表、的示数比为2：1D、开关和都闭合时，电流表的示数比为1：2。
5．有两个定值电阻和，它们的阻值之比为，将它们串联在电压恒定的电源上，若电阻两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特6．如图5所示电路，电源电压为6伏特且保持不变，已知电阻的阻值为200欧姆，电阻的阻值为300欧姆。
当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是：A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7．如图6所示电路，电源电压保持不变，电路中电流表的示数是0.3安培。
若在电路中A、B两点之间再接入电阻时，且：=2 。
则此时电路中电流表的示数为（）A、0.1安培B、0.3安培C、0.45安培D、0.9安培8．三个电阻，当把它们并联时总电阻为，则它们的大小关系( )A、B、C、D、1、电阻为12Ω的电铃，正常工作时电压为6V，若把它接在8V的电路上，需给它联一个多大的电阻？采取什么方式连接？2、如图所示，电源电压不变，电流表使用的量程为0～３Ａ，电阻R2=12Ω，当开关S闭合，滑动变阻器连入电路的阻值为6Ω时，电流表的读数为1.5A。
九年级物理欧姆定律专题练习(附答案)
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。
当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。
2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。
根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。
当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。
3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
欧姆定律计算题专题练习(整理)
欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。
开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。
问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。
电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭开关S，电流表示数为0.2A。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。
物理闭合电路的欧姆定律练习题20篇
物理闭合电路的欧姆定律练习题20篇一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，R 二40，R2二60,C 二30卩F ，电池的内阻r =20，电动势E =12V .(1)闭合开关S ,求稳定后通过叫的电流. (2)求将开关断开后流过叫的总电荷量. 【答案】(1)1A ；(2)1.8x 10-4C 【解析】 【详解】 (1) 闭合开关S 电路稳定后，电容视为断路，则由图可知，R 1与R2串联，由闭合电路的欧姆定律有：I -E—12_1AR +R +r 4+6+212所以稳定后通过叫的电流为1A .(2) 闭合开关S 后，电容器两端的电压与竹的相等，有U 二1x 6V 二6VC将开关S 断开后，电容器两端的电压与电源的电动势相等，有U '=E=12VC流过R 1的总电荷量为Q=CU '-CU=30x 10-6x （12-6）C 二18x10-4CCC•2.如图所示的电路中，两平行金属板人、B 水平放置，两板间的距离d =40cm 。
电源电动势E =24V ,内电阻r =10，电阻R =15Q 。
闭合开关S ,待电路稳定后，将一带正电的小球从 B 板小孔以初速度v 0=4m/s 竖直向上射入两板间，小球恰能到达A 板。
若小球带电荷量为Q =1X 10-2C ,质量为m =2xl0-2kg ,不考虑空气阻力，取g =10m/s 2。
求： (1) A 、B 两板间的电压U ；(2) 滑动变阻器接入电路的阻值R p ； (3) 电源的输出功率P 。
【答案】(1)8V ；(2)80；(3)23W【解析】【详解】1(1)对小球从B到A的过程，由动能定理：—qU-mgd=0--mv2厶解得：U=8VE-UT(2)由欧姆定律有：1—R+r电流为：I=-RP80解得：R p=(3)根据电功率公式有：P=12G+R)p解得：P=23W3.如图所示，E=l0V,r=1Q,R]=R3=5Q,R2=4Q,C=100吓，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+R+r'21qUC=mgdS闭合后，—U'=E=8VC R+r2设带电粒子加速度为a,则qU'j-mg=ma,30“FT 才汀缈其解得a=g,方向竖直向上.（2）S 闭合后，流过R 3的总电荷量等于电容器上电荷的增加量，所以\Q=C （U C ，-U C ）=4X 10-4C4.如图所示，电源电动势E =30V ,内阻r =10,电阻R=4Q ,R 2=10Q .两正对的平行金属 板长L =0.2m ,两板间的距离d =0.1m .闭合开关S 后，一质量m =5x10一8kg ，电荷量Q =+4X 10.6C的粒子以平行于两板且大小为：=5x102m/s 的初速度从两板的正中间射入，求粒子在两平行金属板间运动的过程中沿垂直于板方向发生的位移大小？（不考虑粒子的重力）【解析】根据闭合电路欧姆定律，有：U20VE"=—=——=200卩加电场强度：粒子做类似平抛运动，根据分运动公式，有: L=v °t17y=at 2m 1Q ET 214X 10~6X 200X 0 y =~-=-X=1.28x 联立解得：点睛：本题是简单的力电综合问题，关键是明确电路结构和粒子的运动规律，然后根据闭合电路欧姆定律和类似平抛运动的分运动公式列式求解.5.如图所示，电路由一个电动势为E 、内电阻为r 的电源和一个滑动变阻器R 组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律计算题专项练习
1.如图所示的电路，R1=20Ω，变阻器R2的阻值范围为0～40Ω，当变阻器滑片P移至变阻器的中点时，电流表的示数为0．5A，那么当变阻器滑片P移至阻值最大位置时，电流表的示数多大？
2.如图所示，R1为0～200Ω的变阻器，R2=50Ω，电源电压为20V，电流表的量程A1是0～0．6A，电流表A2的量程是0～3A．合上S，当滑动变阻器的滑片位于R1的中点时，通过R1的电流是多少？
3. 如图所示电路，R1=7Ω,R2=3Ω,当S闭合时，电压表的示数为21V，当S断开时，电压表的示数为14V。
求R3的阻值。
4、如图104所示，电源电压为8伏，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
5、如图106所示，电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3，求R2的阻值和总电压U。
6、如图107所示，电键K闭合后，安培表的读数为2安，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。
图3 R /Ω 0 1 2 3 0.5 U /V 2 4 6
8 10 12 14 1.5 2.5 U/V 2 1 0 3 I/A
图12 7、如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。
(1)当K 接通时；
(2)当K 断开时。
8、在图110所示，R1=20欧姆，R2=60欧姆，电源电压为12伏特。
(1)当电键K1断开，电键
K2与B 端接通时，求R2两端的电压。
(2)当电键K1与C 端接通，电键K2与A 端接通时，求
安培表中通过的电流强度。
9、在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I 是0.5安培，电阻R2两端的电压是2伏特。
求：(1)通过R1的电流强度 (2)通过R2的电流强度 (3)R2的电阻值。
3、现在有“6V 3W”的L 1和“12V 3W”的L 2两只小灯泡串联后接在电路中使用时，通过两灯的电流之比I 1：I 2= ，两灯两端的电压之比为U 1：U 2= 两灯消耗的实际功率之比P 1：P 2= ，为了使电路能安全使用，电路两端允许加的最大电压为 V 。
将两灯并联后接在电路中使用时，通过两灯的电流之比I 1：I 2= ，两灯两端的电压之比为U 1：U 2= ；两灯消耗的实际功率之比P 1：P 2= ，为了使电路能安全使用，电路允许通过的最大电流为 A 。
4、在“测量小灯泡的功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到个小灯泡的U-I 关系图象，如图12所示。
由图可知：小灯泡的额定功率P= W ；当U=１.5V 时，小灯泡的电阻R= Ω
5、如图3所示是标有“2.5V”字样的小灯泡L 的电阻随它两端电压变化的图象。
将小灯泡L 和电阻R 接入图4所示的电路中，电源电压为6V 。
当开关S 断开时，小灯泡的阻值为 Ω；当开关S 闭合时，小灯泡恰能正常发光，则电阻R 消耗的功率为 W 。
6、小华家买了一个家用电吹风，如图20甲所示。
其简化电路如图20乙所示，主要技术参数如右表。
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min
消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常
工作的功率最大？此时电路中的总电流是
多大？
（3）当电路供电电压为200V 时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）。
