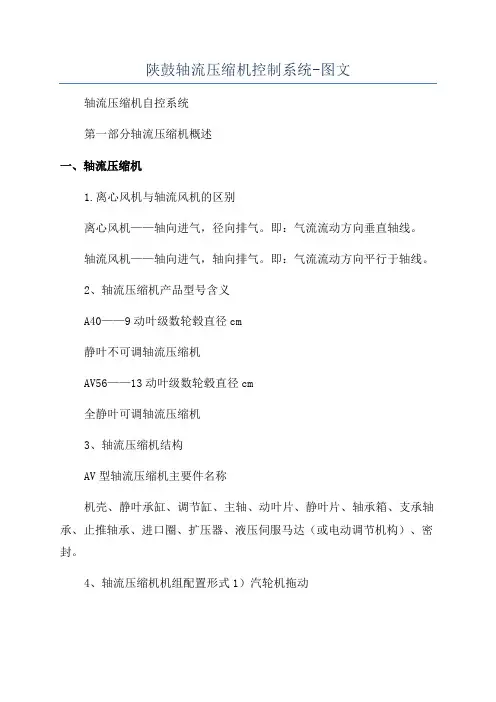

陕鼓轴流压缩机控制系统-图文

陕鼓轴流压缩机控制系统-图文轴流压缩机自控系统第一部分轴流压缩机概述一、轴流压缩机1.离心风机与轴流风机的区别离心风机——轴向进气,径向排气。
即:气流流动方向垂直轴线。
轴流风机——轴向进气,轴向排气。
即:气流流动方向平行于轴线。
2、轴流压缩机产品型号含义A40——9动叶级数轮毂直径cm静叶不可调轴流压缩机AV56——13动叶级数轮毂直径cm全静叶可调轴流压缩机3、轴流压缩机结构AV型轴流压缩机主要件名称机壳、静叶承缸、调节缸、主轴、动叶片、静叶片、轴承箱、支承轴承、止推轴承、进口圈、扩压器、液压伺服马达(或电动调节机构)、密封。
4、轴流压缩机机组配置形式1)汽轮机拖动☆第二种配置形式:汽轮机拖动的两机组,由汽轮机+风机构成。
风机汽机高压端低压端排汽端进汽端2)电机拖动二、机组控制系统1、分类1)按作用分控制系统压缩机组监控保护生产工艺调节透平机组控制系统按其服务对象一般分为生产工艺调节和机组运行状态的监控及保护。
生产工艺调节主要是指为满足生产工艺需要,机组控制系统完成对机组运行参数的调整,它是生产的需要,是机组所服务的装置的工艺需要。
机组运行状态的监控及保护,是指为机组操作人员提供了解机组运行状况的界面同时提供保证机组能正常、安全、可靠地运行的监控与安全自保功能。
工艺调节功能主要是对压缩介质的流量、压力的调整。
调整的手段主要有:调整静叶(或进口导叶、进口节流门)角度、改变机组转速等。
机组运行状态的监控及保护功能主要完成对机组运行过程中的各种运行参数的采集、显示、记录以及完成各种逻辑联锁与保护功能。
2)按专业分2、自控系统组成第二部分轴流压缩机自控系统一、轴流压缩机工艺系统图纸上面标注的流程图二、轴流压缩自控系统的作用压缩机作为供风设备是各种工艺装置的心脏,机组能否正常运转就是工艺装置能否正常运转,而机组自控系统是机组的中枢神经指挥中心,直接指挥机组的正常运转,因此自控系统是压缩机组的重要组成部分。
基于PLC的高炉轴流压缩机控制系统

基于PLC的高炉轴流压缩机控制系统
王延年
【期刊名称】《计算机测量与控制》
【年(卷),期】2006(14)8
【摘要】简要阐述了用PLC实现全静叶可调式轴流压缩机控制的方法,该方法一改过去使用调节仪表与继电器控制系统相互配合或采用价格昂贵的DCS控制系统的控制方法,充分利用西门子高端PLC的高可靠性、强大的网络能力和运算能力,与工业控制计算机构成完整的控制系统,并已经在冶炼高炉轴流压缩机上使用,特别是采用特殊的送风流量、压力调节和防喘振调节算法在提高压缩机工作效率、保护轴流压缩机及安全生产方面取得了良好的效果.
【总页数】3页(P1062-1064)
【作者】王延年
【作者单位】西安工程科技学院,电信学院,陕西,西安,710048
【正文语种】中文
【中图分类】TP332
【相关文献】
1.基于PLC的高炉煤气燃气锅炉控制系统设计 [J], 常杰锋
2.基于PLC的高炉上料控制系统设计 [J], 张君霞
3.基于PLC和直流调整装置的高炉探尺控制系统设计 [J], 张君霞
4.基于PLC1200与MM440变频器高炉上料控制系统设计 [J], 王永国
5.基于PLC的高炉自动化控制系统的设计与实现 [J], 胡振江;吕亮;徐向春;李平
因版权原因,仅展示原文概要,查看原文内容请购买。
陕鼓空压机防喘振控制流程

陕鼓空压机防喘振控制流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陕鼓空压机防喘振控制流程主要包括以下几个步骤:1. 参数设置:首先,根据空压机的工作条件和要求,合理设置防喘振控制系统的相关参数,如喘振阈值、控制策略等。
陕鼓A80-11轴流压缩机说明书

调节油站油箱液位
距油箱面 525mm 报警
调节油
正常 0.85MPa
0.6MPa
报警
9001426 SM
共 19 页 第10页
开启截止阀,检查润滑油压低辅助油泵自启动情况。试验完后关闭该阀使油压正
常。
油站的维护和运转过程中的检查详见油站说明书。
4.1.3 油站各阀门开车前阀位详见油站说明书
各监控仪表进口截止阀 开
可使压缩机迅速进入安全运行,如逆流持续存在则紧急停机。
1.1.3 机组的监测保护
为了保证机组的安全运行,机组设置了润滑油压力、机组振动、轴位移等一
系列监测保护,详见附录(第 18 页)。
另外机组还设置了整套的逻辑程序控制系统,来保证机组的安全运行。
1.2 润滑调节油系统
9001426 SM
共 19 页 第3页
各排污排气阀
关
4.1.4
建议使用陕鼓牌润滑油。
4.2 盘车装置的试运转
4.2.1 先将润滑油系统投入,只有确认润滑油系统正常后才可进行手动盘车,仔
细检查各单机有无磨擦及其它异常声音,当确定一切正常后,可停止盘车。
本机组采用液压冲击式盘车装置。手动盘车,确认无异常工况,可投入自动
盘车装置。检查盘车装置有无异常,当确定一切正常后,可退出自动盘车。检查
畅通。
9001426 SM
共 19 页 第11页
(d) 进行手动盘车,认真检查各单要应无异常声音,调整油路阀门,使阀后压力
符合各机轴承需要压力。
4.4.2 机组启动前各阀门阀位
设备位号(见 9001426 流程图) 位置
防喘振阀
开
止回阀
关
高位油箱注油阀
陕鼓ITCC系统概述及联锁试验

五、系统恢复正常。
Internal voting bus
模块更换
相邻槽位
TMR模块故障
模块继续运行但通报该故障
找出故障的模块并插入替换的模 块到相邻槽位。 TMR处理器会“教育”新模块并 置于待机模式。
模块更换
同伴槽位
因为工作着的模块发生故障, 替换模块自动的转变到工作状 态而接管控制
打开故障模块的固定杆并移去该 模块
模块替换
智能槽位
TMR模块故障
模块继续运行但通报该故 障
找出故障模块和恰当的智 能槽位 用智能槽位连接电缆把这 两个槽位连起来
模块替换
智能槽位
因为工作着的模块发生故 障
智能模块自动地转变到工 作状态而接管控制
打开故障模块的固定杆并 移去该模块
组态工具
IEC1131 TOOLSET
•在Windows NT & XP和2000上 通过TUV认证 •可以用于Windows95和98
用来组态和编写应用程序 全套的IEC1131-3编程语言
•离线仿真 •在线监视 •访问管制 •版本历史 •数据导入/导出 •功能库
网络结构图
1#操作员站
工程师站(SOE站)
Ethernet Modbus RTU ICS T6300 Modbus RTU BENTLY 3500
机组集成控制系统
1. 2. 启、停车联锁 工艺流程的实时监控
2oo3 Processor
Bus interface
2oo3
Signal conditioning
Bus interface
2oo3 Processor 2oo3
Bus interface
CPU A
9--西安陕鼓动力股份有限公司陕鼓LNG压缩机组介绍-简略版

储存与运输系统
LNG储罐或储槽 LNG槽船或槽车
LNG液化工艺简介
按照流程特性分4大类
复叠式循环制冷工艺 Cascade flow
其它工艺
膨胀制冷循环工艺 Expander flow
混合冷剂制冷循化工艺 MRC flow
1)复叠式(阶式)制冷循环工艺
制冷 循环
经典复叠制冷循环
经典复叠制冷循环是用丙烷(丙烯)、乙 烯(乙烷)、甲烷为冷剂组成的三个制冷 循环的叠合,使原料气在多个温度等级的 制冷剂中获取冷量,从而使其冷却和液化。 由于各级制冷温度与原料气的冷却曲线接 近,因此能耗较低,该工艺操作适应性强, 易于按期开车投产,达到预期效果,但配 置较复杂。
组织结构
西安陕鼓动力股份有限公司
董事会秘书
股东大会 董事会
监事会
薪酬与考核委 员会
提名 委员会
总经理
西安陕鼓工程技术有限公司
西安陕鼓通风设备有限公司
控
西安陕鼓铸锻有限责任公司
参
股 公 司
唐山陕鼓气体有限公司
股
徐州陕鼓工业气体有限公司
公 司
渭南陕鼓气体有限公司
石家庄陕鼓气体有限公司 西安陕鼓节能服务科技有限公司
•无色无味,主要成份是甲烷,是一种非常清洁的能源。 其液体密度约426kg/m3 ,此时气体密度约1.5 kg/m3.爆 炸极限为5%-15%(体积%),燃点约450℃。
LNG装置的基本工艺流程
预处理(净化)系统
原料气压缩与冷却 脱碳系统 干燥系统 脱汞系统(可选)
液化系统
冷箱(板翅式换热器) 混合冷剂压缩机 冷剂储槽 分离器
4
陕鼓业绩简介
陕鼓LNG业绩简介
序 号
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
轴流压缩机自控系统第一部分轴流压缩机概述一、轴流压缩机1.离心风机与轴流风机的区别离心风机——轴向进气,径向排气。
即:气流流动方向垂直轴线。
轴流风机——轴向进气,轴向排气。
即:气流流动方向平行于轴线。
2、轴流压缩机产品型号含义A 40——9动叶级数轮毂直径cm静叶不可调轴流压缩机A V 56——13动叶级数轮毂直径cm全静叶可调轴流压缩机3、轴流压缩机结构AV型轴流压缩机主要件名称机壳、静叶承缸、调节缸、主轴、动叶片、静叶片、轴承箱、支承轴承、止推轴承、进口圈、扩压器、液压伺服马达(或电动调节机构)、密封。
4、轴流压缩机机组配置形式1)汽轮机拖动2)电机拖动二、机组控制系统1、分类1)按作用分☆第二种配置形式:汽轮机拖动的两机组,由汽轮机+风机构成。
风机 汽机低压端 高压端进汽端排汽端 控制系统压缩机组监控保护 生产工艺调节透平机组控制系统按其服务对象一般分为生产工艺调节和机组运行状态的监控及保护。
生产工艺调节主要是指为满足生产工艺需要,机组控制系统完成对机组运行参数的调整,它是生产的需要,是机组所服务的装置的工艺需要。
机组运行状态的监控及保护,是指为机组操作人员提供了解机组运行状况的界面同时提供保证机组能正常、安全、可靠地运行的监控与安全自保功能。
工艺调节功能主要是对压缩介质的流量、压力的调整。
调整的手段主要有:调整静叶(或进口导叶、进口节流门)角度、改变机组转速等。
机组运行状态的监控及保护功能主要完成对机组运行过程中的各种运行参数的采集、显示、记录以及完成各种逻辑联锁与保护功能。
2)按专业分2、自控系统组成第二部分轴流压缩机自控系统一、轴流压缩机工艺系统图纸上面标注的流程图二、轴流压缩自控系统的作用压缩机作为供风设备是各种工艺装置的心脏,机组能否正常运转就是工艺装置能否正常运转,而机组自控系统是机组的中枢神经指挥中心,直接指挥机组的正常运转,因此自控系统是压缩机组的重要组成部分。
陕鼓的轴流压缩机组控制技术是随同轴流压缩机的引进从当时的瑞士苏尔寿公司一起引进的,随着自动化控制技术的不断发展,轴流压缩机组控制技术也在我们的努力下不断的吐故纳新,因此陕鼓的轴流压缩机组控制技术是领先的,也是完善的。
三、轴流压缩自控系统的组成一般控制系统冗余控制系统1、监控回路的构成1)传感测量部分它的作用是将需在控制室远程监控的过程量参数(如压力、流量、温度、物位、位置、轴振动、轴位移、转速等)通过传感测量元件检测并转换成监控系统能接受的电信号(如电流、电压、电阻等)。
风机控制常用的传感测量元件有以下几种:热电阻、热电偶、压力变送器、差压变送器、位置变送器、液位变送器轴振动、位移、转速传感器(电涡流探头)另外,还有一些根据控制要求的设定值,将过程量转换成开关量信号(又称数字量信号或接点信号)的检测元件,如压力开关、差压开关、温度开关、液位开关等。
这些信号通常用于报警和联锁。
传感测量元件安装在现场的设备和管道上,这就是我们通常所谓的一次仪表2)监控部分(监视、调节控制、联锁保护)它是控制系统的核心。
其作用是接收来自传感测量元件的信号,经过控制运算处理,输出控制信号(模拟量和数字量)至执行机构或电器控制设备,实现对机组或被控设备的运行参数的监视操作、调节控制和联锁保护。
监控设备通常安装在控制室,即所谓的二次仪表。
它的选型配置决定了控制系统的档次和水平。
通常有以下几种配置型式:——常规仪表;——PLC系统;——DCS系统。
3)执行机构部分它是控制系统的执行单元,其接收监控单元的控制指令信号,完成被控设备的控制和操作。
典型的执行机构有:阀门、电磁阀、电气控制元件设备(如:继电器、接触器、电机等)以及轴流风机的静叶伺服系统等。
2、自控系统监控内容的构成1)运行参数的现场监视系统通过安装在现场的显示仪表(如:压力表、温度计、液位计、流量计等),由操作运行人员通过现场巡视的方式了解机组的运行状况。
就目前机组控制系统的发展,实施现场监控的参数越来越少,普遍实施的是控制室监控。
通常在现场监控的参数往往是机组不太关键的参数,有的参数是与控制室监控参数双重设置2)运行参数集中监视系统在控制室对机组的运行参数实施集中监控,例如:风机流量,进出口压力、温度,润滑油压力、温度,轴承温度,轴振动、轴位移,执行机构的位置反馈,风机的驱动设备的运行参数以及一些相关的工艺参数等。
有些运行参数也可作为控制保护参数。
例如风机出口压力、流量既是工艺运行参数,又可作为防喘振控制用参数。
又比如润滑油压力、风机轴位移等既是机组运行参数,又可作为联锁保护用参数,当其超限时,要发出声、光报警信号,提醒操作者注意及时监控处理,紧急情况时可联锁自动停机。
3)调节控制系统又称过程控制系统。
简单来说就是对有些相关的模拟量进行采集、运算处理、调节控制。
风机的流量(或压力)调节和防喘振控制就是常见的风机调节控制系统。
通常有以下几种调节控制系统:——流等量/等压力调节控制;——风机防喘振控制;——汽机转速调节控制。
——汽机热井液位调节控制;——汽机汽封压力调节控制5)联锁保护系统又称逻辑控制系统。
简单来说就是对有些相关的开关量(又称数字量)进行采集、逻辑运算处理,实现顺序控制和逻辑联锁。
在风机控制中的启动联锁、停机联锁、油泵自动联锁切换、逆流保护等均属于联锁保护系统。
--机组启动联锁程序 --风机静叶释放程序--机组自动操作程序 --风机逆流保护程序--机组安全运行程序 --机组停机联锁程序--润滑油泵联锁程序 --润滑油加热器联锁程序--动力油泵联锁程序 --动力油加热器联锁程序--冷凝液泵联锁程序 --机组盘车控制程序3、轴流压缩机控制系统1)-启动联锁2)-停机联锁3)-润滑油控制系统4)-动力油控制系统5)-轴系监视系统6)-防喘振保护系统7)-防逆流保护系统8)-定风量/定风压—静叶调节系统第三部分各个子系统的介绍一、启动联锁二、停机联锁三、润滑油控制系统1、润滑油泵控制轴流压缩机组润滑油系统通常配备两台电动油泵,机组正常运行时其中一台作为主泵运行,另一台则作为备泵。
机组启动前,将低压电控盘(或现场操作箱)上的润滑油泵选择开关1#电动泵和2#电动泵打到投自动位,这样润滑油两台电动泵就可以在机组自动控制系统中进行远程控制。
开机前通常在画面上用手动按钮启动其中一台泵(如1#泵)运行,那么启动的这台泵在机组正常运行中就作为主泵运行,另一台泵(2#泵)就作备泵而处于待命状态。
当运行中出现“润滑油压力低”报警时,备泵就自动投入运行,从而使油压达到正常值。
在润滑油压恢复正常且平稳后就可以手动停止其中一台电动泵,一般选择停最先启动的那台泵(即1#泵),那么这时自动投入的备泵(2#泵)就作为主泵运行,而维护人员再去排查停止的那台泵(1#泵)是否存在问题2、润滑油电加热器控制润滑油电加热器只是在启机前油温低时才开启,在机组运行起来后电加热器则一直处于停止状态。
润滑油电加热器由低压电控手动启停,通常在控制系统的操作画面也可手动启停。
润滑油电加热器处于电加热状态时,如果润滑油箱温度高,机组控制系统会发出信号给低压电控,自动停止电加热器;如果润滑油温度正常后,也可通过低压电控盘或在操作画面手动停止电加热器。
动力油泵及动力油电加热器的操作控制原理完全类同于润滑油系统汽拖轴流压缩机组中冷凝液泵的控制同于润滑油泵的控制,不同点在于冷凝液泵控制中两泵都启动后液位正常后的备泵停止为自动停泵.四、动力油控制系统(略)五、轴系监视系统六、防喘振保护系统1、喘振介绍喘振是透平压缩机的固有特性。
喘振是压缩机在阻力网络系统中工作时产生的非稳定工况。
在此工况下,正常的气流流动和增压已经完全破坏,气动参数随时间剧烈地变化,并产生巨大的噪音和机器振动。
当进气量过小时,在叶片凸侧面将出现气流分离现象,当气流分离现象严重时,造成压缩机排气压力降低,如果管网容量较大,压力较高,则管网压力大于排气压力,使压缩机的排气量更加减小,加剧气流分离现象。
连锁反应的结果,会使压缩机排气量为零,甚至为负(倒流),但管网压力也不是维持不变,随着管网向工艺排气,他的压力也在下降,当压力下降到低于压缩机排气压力时(压缩机仍在旋转,产生压力),压缩机又向管网排气,使管网压力上升,如果管网阻力不变,则又会周而复始地重复上述现象,形成气忽小忽大,忽进忽出的“喘振”现象。
喘振现象的进一步恶化,将可能产生极其危险的逆流工况。
所以防喘振控制是风机重要的保护系统,尤其轴流压缩机。
防喘振控制的基本原理是在风机接近喘振工况时,通过调整风机出口处的防喘振阀,使防喘振阀打开至一定角度,来改变管网阻力,以达到消除喘振的目的。
为了提高防喘振控制的可靠性,除了选用高质量的硬件外,软件设计时也采取了一些特殊控制运算功能,如折线函数、动态响应、快开慢关、自动操作与闭锁、防误操作等。
2、轴流压缩机运行特性曲线介绍1)工作区域2)喘振区域3)旋转失速区4)5)3、防喘振控制逻辑4、防喘振阀1)防喘阀常见种类气动薄膜式、气动汽缸式和液动式。
2)主要特点(1)阀门必须快开与完全可靠;(2)阀门流量充分以防止起浪点;(3)避免噪音和振动所产生的压缩机和管道损害。
(4)起动和停车时的敏感控制A 阀门应随阶跃响应而活动,超调应限制在最小;B 阀门备有正反馈位置;C 阀门仪表附件调整简单。
3)防喘阀工作原理七、防逆流保护系统1、防逆流保护逆流是轴流压缩机最危险的工况。
造成逆流的原因有两个方面:(1)工艺系统事故使系统的压力骤升,造成气流向轴流压缩机倒流。
(2)喘振状态的进一步发展。
轴流压缩机进入喘振工况,若不及时排除,由于工艺系统和管网的容量很大,就会产生持续逆流。
由于出口压力高,压缩机气体不能畅通输出,则旋转机械能将其转化为热能使叶片膨胀,造成动叶与静叶的相碰而损坏轴流压缩机。
因此,我们说防止逆流的根本措施是加强防喘振控制,阻止喘振状态的进一步升级,其二是防止出口气体的倒流。
逆流保护是通过逻辑控制系统和防喘振系统的密切联系,来达到预期的目的的。
逻辑系统根据喘振的强弱、持续时间的长短,进行综合判断处理,大致可以分为三个阶段,实施不同的措施。
A 、靠防喘振控制系统的调节来消除喘振工况。
B 、通过安全运行程序来消除逆流工况。
C 、在迫不得已的情况下实施自动联锁停机程序。
2、控制逻辑3、逆止阀八、安全运行1、安全运行安全运行工况是指轴流压缩机从工艺供气的正常状况中退出,但并不停机,而是通过放空使机组在低负荷维持运行的一种工况。
一旦系统恢复正常,压缩机就可以在短时间内恢复工艺的正常供气。
安全运行避免了频繁启停给用户带来的麻烦和其它损失。
当满足下列任一条件时,压缩机进入安全运行:——轴流压缩机持续逆流——手动安全运行(仪表盘或操作画面按钮)——工艺发出的安全运行信号压缩机安全运行时,首先发出报警,同时轴流压缩机静叶自动关小到最小工作角(催化装置机组轴流压缩静叶可根据具体情况处理,通常先保持静叶角度不变,脱离工艺联系机组处于安全状态后,在手动关小或关闭),此时控制系统还执行以下联锁动作:轴流压缩机防喘阀快速打开轴流压缩机逆止阀立即关闭。
