梅兰日兰精密空调维护操作手册(精简版)

时钟秒点可视时间内按下.
在这个窗口中,输入所需的房间温度 设定值及上/下极限数值, 可根据送风温度及水温修改 指定极限值。
你只有输入正确的密码方可进 入控制菜单
注意：在“控制/模块功能” 菜单中修改参数需要对制冷 系统具备高水平的认识，该 项工作只能由专业人员进 行！
运行时间、房间温度和设定值 显示在此对话窗中，空调设备按 照此设定做一周循环运行。
操作手册
福建移动通信出版社
福建移动责任有限公司
1

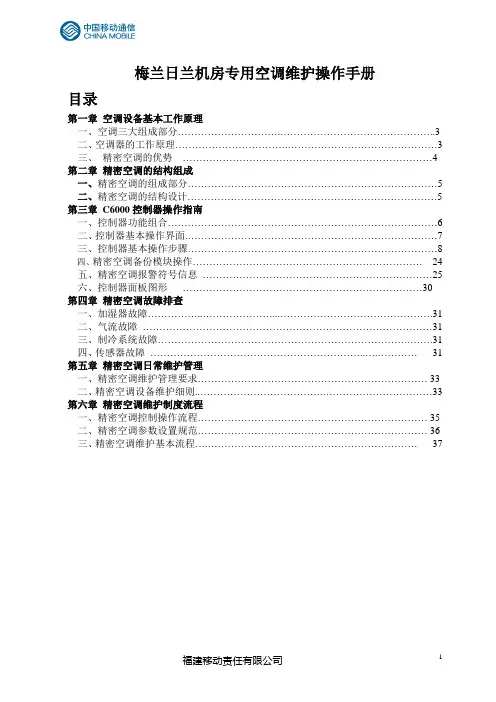

目录
页码
第一章 空调设备基本工作原理
一、空调三大组成部分………………………….………………………………………..3 二、空调器的工作原理…………………………….………………………………………3 三、 精密空调的优势 …………………………………………………………………4 第二章 精密空调的结构组成
福建移动责任有限公司
3
制热时，四通阀线圈通电，压缩机将制冷剂先送入室内机的换热器，放出热量，使房间温度上升， 然后经过毛细管节流，降压后进入室外机换热器吸收室外空气的热量，压缩机再吸走制冷剂，形成一 个与制冷反向的循环系统。
大家知道单冷式空调器的制冷系统是由压缩机、冷凝器（室外机）、毛细管和蒸发器（室内机） 组成的。制冷循环如下：低温低压制冷剂气体在压缩机中压缩成高温高压气体毛细管节流变成低温低 压气体，在蒸发器汽化吸热返回压缩机，如此循环达到制冷的。而热泵式空调器是一个可逆的制冷循 环，关键是在系统中设置了一个电磁四通换向阀，它的作用是通过管路变化改变制冷剂流向，使蒸发 器和冷凝器的作用对换，原来室内机出冷风变成出热风，室外机出热风变成出冷风，通过这样的方式 热泵式空调器就可以达到冬季制热的目的。
空调设备的参数，诸如设定温度，设定湿度和启停值可以在控制菜单中加以修改。 维护菜单用以对空调设备结构进行调整，所以这个菜单只能由经验丰富的工程师进行操作。
你可在窗口中发现如下参数设置；
S
=实际开启量（0-10V）
0
=关
1/2
=一级/二级
0- 99 =阀的开启度
-
=部件未装上
∨
=选择完毕
X
=部件在动作
一、精密空调维护管理要求…………………………………………………………… 33 二、精密空调设备维护细则..……………………………….……………………………33 第六章 精密空调维护制度流程
一、精密空调控制操作流程…………………………………………………………… 35 二、精密空调参数设置规范…………………………………………………………… 36 三、精密空调维护基本流程….……………………………………………………… 37
福建移动责任有限公司
11
A _“信息”菜单继续
对话窗显示实际及设定的温/湿 度，由控制器给出的设定值显示， 这些设定值由每周程序式传感器 控制限制。 每个模块制冷循环组件运行状况显 示在这个对话窗中。
这个对话窗显示空调由多少模 块组合而成，“X”表示模块的 哪一个功能正在运行,“S”表 示备份机组。
二、基本操作界面
C6000 控制器安装在机组的控制部份，可在机组正面操作。
福建移动责任有限公司
6
控制器的控制按键
选择键
可用此键选择菜单并修改参数
确认键
用以确认对功能/参数的修改
复位键
报警信息可用复位键加以消除，并同时消除报警蜂鸣。 亦可用此键将参数改回标准设置
报警指示灯
当设备报警时此灯亮
开/关指示灯 当设备开机时此灯亮
一、加湿器故障……………..…………………...……………………………………….31 二、气流故障 ……………………………………………………………………………31 三、制冷系统故障………………………………………………………………….…….31 四、传感器故障 ………………………………………………………..….………… 31 第五章 精密空调日常维护管理
一、精密空调的组成部分…………………………………………………………………5 二、精密空调的结构设计…………………………………………………………………5 第三章 C6000 控制器操作指南 一、控制器功能组合………………………………………………………………………6 二、控制器基本操作界面.…………………………………………………………………7 三、控制器基本操作步骤…………………………………………………………………8 四、精密空调备份模块操作…………………………………………………………… 24 五、精密空调报警符号信息 ……………………………………………………………25 六、控制器面板图形 ………………………………………………………………30 第四章 精密空调故障排查
以周循环方式显示的每日运行 时间及所需房间温度，两个设 置点也显示在这对话窗中。
如果你的空调机组装了加热器， 其运行状况将显示在这个对话 窗。
本对话窗显示空调各部件的运 行时间，确认“还有”你可看 空调第 3、4 机组的相关信息， 连续确认“回车”你可回到主 菜单。
在输入正确的密码后，按“修改” 条目，你即可设置运行时间及改变 一个设定值，这个数字化窗口的描 述情况在“控制/白昼/夜间” 菜单 中。
你按“OK”键进入左图示的对话窗，再按“OK”，你 便进入下一页显示本菜单的子菜单。相反，若你按“<>” 键, 你便进入右边的图示窗.假设你有第二套温/湿度 传感器,你可在室内空气状况显示与送风状况显示中 进行切换. 按“OK”键，框架结构出现后可修改的参 数周围。
在显示屏里通过“〈〉”更改。
用“OK”键确认你的修改，并运用“〈〉”键到达另一 个窗口，在这个窗口中，你可在“日运行”与“夜运 行”之间切换。按键的操作顺序如上所述，日运行依 据于第一设置温度，夜运行依据于第二设置温度。
3、控制精度的不同
精密空调可将温度控制在一个符合电信机房设备允许的一个相当精密的范围内， 舒适性空调的控制范围则相对而言，会宽得多。
4、精密的湿度控制
精密空调可以将湿度控制在设定湿度的 5%内，这将非常有利于设备的稳定工作， 舒适性空调没有湿度的控制。
5、稳定的连续运行时间
精密空调可以连续的一年 365 天，一天 24 小时运行， 舒适性空调在设计的时候就一般是设计在一个时间范围内运行。
每台空调机组有一个控制器，控制器和 I/O 板通过 RS485 数据总线相互连接。下面是三个空 调模块基本配置的示意图：
模块 电源供给
I/O 电路板
模块 电源供给
I/O 电路板
模块 电源供给
C6000
I/O 电路板 I/O 电路板
空调机组上可以装上一个备份的控制器（作为监控器），这样如果控制器发生故障，监控器可 以替代进行控制整个空调系统。
若你的空调机组装备了加湿 器，其运行状况将显示在对 话窗中，此外，显示屏有指 示除湿系统是否开启/关闭。
福建移动责任有限公司
12
“控制”菜单
在“控制”菜单中可修改各个空调模块及部件的各种参数和运行状况。
密码 XXX 密码是通过选择键与确认键来输入，使用“〈”=左，“OK”=确认“>”=右,前两个按键必须在
空调器制冷时，室内空气被室内机贯流风扇吸入后流过蒸发器并与其进行交换，蒸发器内的制冷 剂吸取室内空气的热量，从而使室内空气温度降低，接着蒸发器内的制冷剂被吸入压缩机，压缩成高 温高压气体，后被送往室外侧冷凝器，轴流风扇不断吸入室外空气与冷凝器进行热交换，带走制冷剂 冷凝时放出的热量，冷凝后的液态制冷剂通过毛细管再进入蒸发器，如此循环不断。在空调器上装上 电磁换向阀（四通阀），即为热泵型空调器。
第二章 精密空调的结构组成
一、精密空调的组成部分
精密空调由室内机（蒸发器，风机，控制板，各种信号采集装置,系统电源控制开关箱，压缩机，
福建移动责任有限公司
4
储液罐，干燥过滤器，膨胀阀，加湿器，空气过滤器等组成）；室外机（冷凝器，风机、风机 压力控制器）组成。
二、精密空调的结构设计
第三章 C6000 控制器操作指南
福建移动责任有限公司
ห้องสมุดไป่ตู้
2
第一章 空调设备基本工作原理
一、空调器三大组成部分 1、制冷系统：由压缩机、冷凝器、蒸发器等部件组成，系统内充注有制冷剂；
2、空气循环通风系统：由贯流风扇、轴流风扇、电动机以及风门、风道等组成； 3、电气控制系统：由温度控制器、各种过载保护器等组成。
二、空调器的工作原理
整体式空调器的所有零部件都装在一个箱体内，分体式空调器由室外机和室内机两部分构成，室 外机主要由压缩机、冷凝器、毛细管、轴流风扇等组成，室内机主要由蒸发器、贯流风扇、电路板等 组成。
一、控制器功能组合
控制器（CompTrol 6000）用于操作、控制及监视整个空调系统。它包括一个带电源接口的
福建移动责任有限公司
5
主电路板，下述是组成主电路板的各功能组合： --控制和监视空调系统的微控制器 --RS485 通信接口用于 BMS 楼宇自控 --选件和用于连接分散的 I/O 板 --PC/RS232 系列打印机接口 --控制器与监控器（第二个控制器）的联接器 --LCD 和 LEDs 可显示控制器的数据和运行状况（空调系统） --操作控制器的按钮 --各种连接插座
三、精密空调的优势
精密空调同传统的舒适性空调比较，具有以下几点优势:
1、制冷量的用途不同
精密空调 5%的冷量是用来除湿的； 传统的舒适性空调的 40-50%冷量是用来除湿的。
2、空调的送风量不同精密空调的循环风量设计的比传统的舒适性空调的风量 3 倍还多，
这样，精密空调就有较高的热敏系数和使机房内有较好的空气分布。
选择菜单项目
福建移动责任有限公司
8
您可以用“选择键”来移动阴影条选择菜单，并用“OK” 键对你的选择加以确认。
