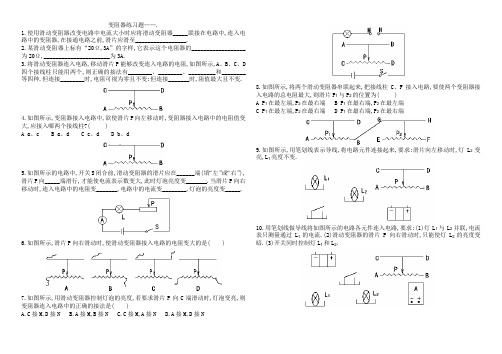

滑动变阻器练习题习题

22、电源电压6V保持不变，滑动变阻器R1 最大阻值为10Ω，闭合开关S，移动滑片P， 电压表示数变化范围应是（ ） 2V P最左时：R1的电压为_______ P最右时：R1的电压为_______ 0V
V
P R1 U R2=20Ω
23、电流表的量程为0～0.6A，电压表的量程为 0～15V，电阻R0=30Ω，电路两端电压U不变， 且U=24V，求在不超过电表量程的情况下，滑动 变阻器连入电路的电阻的变化范围。
6、如图所示的是握力计的原理图，其中 弹簧上端和滑动变阻器滑片固定在一起， AB间有可收缩的导线，R0为保护电阻， 电压表可显示压力的大小。则当握力F增 加时电压表的示数将（ ）A A．变大 B．变小 C．不变 D．无法确定
7.如图所示电路，电源电压恒定，R0为 定值电阻，R为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P向左滑动的过程 中（ A ） A．电流表A1的示数变小 B．电流表A2的示数变大 C．电压表V的示数变小 D．电灯的亮度变暗
29.如图所示的电路中，电源电压恒为24伏特，电 阻R1＝R2＝120欧姆，两只电流表的量程均为0— —0.6安培。当闭合开关时，两只电流表的示数均 为0.2安培。若故障由这两个电阻中的其中一个引 起，则出现的故障是（ ）D A.R2短路 B.R2断路 C.R1短路 D.R1断路
30. 欧姆定律的表达式为 I=U/R ，在电 压U一定的条件下,导体的电阻R越小， 通过导体的电流I越 大 _______。两个 电阻R1和R2（R1＞R2）串联接入电路中， 等于 通过R1的电流 （填“大于”、“等 于”或“小于”）通过R2的电流。
11、如图所示的电路中，电源两端的电压保持 不变。闭合开关S，将滑动变阻器的滑片P向右 移，下列说法正确的是（ D ） A．电压表V1与电压表V2的示数之和保持不变 B．电压表V2与电流表A的示数之比保持不变 C．电流表A的示数变小，电压表V1的示数变大 D．电流表A的示数变小，电压表V2的示数变大
P
R0
v
U
A
24．如图所示，U=6V并保持不变，R=10 Ω ，变阻器标有“2A 20Ω”。当变阻器滑 片P从a至b的过程中，电压表与电流表的变 化范围是什么？
解: 当变阻器滑片P滑到a时： U 6V Ia = = R 10 Ω Ua=U=6V 当变阻器滑片P滑到b时： = 0.6A
6V I b= = = 0.2A R+Rab 10 Ω +20 Ω
35、在如图所示的电路中，当电键K闭合时，灯 L1、L2均不亮。某同学用一根导线去查找电路 的故障。他将导线先并接在灯L1两端时发现灯 L2亮，灯L1不亮，然后并接在灯L2两端时发现 两灯均不亮。由此可以判断 （ A ） A 灯L1断路。 B 灯L1短路。
C 灯L2断路。
D 灯L2短路。
36、在如图所示的电路中，电源电压保 持不变。闭合电键S后，电路正常工作。 过了一会儿，电流表的示数变大，且电压 表与电流表示数的比值不变，则下列判断 中正确的是 ( D )
19、电源电压保持不变，电阻R1:R2=3:4。 则S闭合时，甲、乙两电压表示数之比U甲 :U乙与S断开时甲、乙两电流表示数之比I 甲:I乙分别是 （ B ）甲 A. 3:4 , 1:1 B. 3:4 , 3:4 R R S C. 3:4 , 4:3 乙 D. 1:4 , 4:3
27.如图所示，电源电压保持不变，为使电流 表的示数略有增加， 则给R0( D )
A．串联一个比R0小得多的电阻 B．串联一个比R0大得多的电阻 C．并联一个比R0小得多的电阻 D．并联一个比R0大得多的电阻
28．如图所示，把一电源和一定值电阻串 联后，密封在一盒子内，只露出两个接线 柱A、B．若将一电流表直接接在A、B上， 电流表的示数为2 A；若将一只12 Ω 的电 阻与电流表串联后接在A、B上，电流表的 示数为0．5 A，那么电源电压为 ( B ) A．4 V B．8 V C．12 V D．24 V
A 电阻R断路，灯L变暗 B 电阻R短路，灯L变亮 C 灯L断路，电压表的示数变小 D 灯L短路，电压表的示数变大
37、在图所示的电路中，电源电压保持不变。闭合 电键S，电路正常工作。过了一会儿，灯L熄灭，两 个电表中只有一个电表的示数变小，则下列判断中 正确的是( B ) A 一定是灯L断路，电流表的示数变小。 B 一定是电阻R断路，电流表的示数变小。 C 可能是灯L短路，电压表的示数变大。 D 可能是电阻R短路，电压表的示数变大。
图3
10.如图所示．物体M在水平导轨上平移时．带 动滑动变阻器的滑片P移动，通过电压表显示 的数据，可反映出物体移动距离的大小．下列 说法正确的是（ D ） A．物体M不动时，电流表、电压表都没有示数 B．物体M不动时．电流表有示数，电压表没有 示数 C．物体M向右移动时．电流表、电压表示数都 增大 D．物休M向右移动时，电流表示数不变，电压 表示数增大
7、 在如图所示的电路中，电源电压不变。闭合 电键K，电路正常工作。一段时间后，发现其中一个 电压表示数变大，则 ( C )
A 灯可能变亮。
B
C
灯的亮度可能不变。
电阻R可能断路。
D
电阻R可能短路。
18如图所示的电路中，a、b端电压保持不变， 已知R1：R2=1：4，则开关S闭合前后通过R2 的 电 流 之 比 及 R2 两 端 的 电 压 之 比 分 别 是 ( B ) A．4：5 5：4 B．4：5 4：5 C．5：4 4：5 D．5：4 5：4
34.如图所示电路，电阻R1=R2=4Ω，电源 电压保持不变，当S1、S2都闭合时，电流 并 表的示数为0.75A，此时电路是________ 2 联电路，电路的总电阻是______Ω；当S1 闭 合 、 S2 断 开 时 ， 电 路 的 总 电 阻 是 4 0.75 _______Ω，电流表的示数是______A。
3.如图所示的电路中．闭合开关S后，当滑 片P向右移动时．下列判断正确的是（A ） A．电流表、电压表的示数都变小 B．电流表、电压表的示数都变大 C．电流表的示数变大，电压表的示数变小 D．电流表的示数变小，电压表的示数变大
4、如图所示的电路，电源电压保持不变，闭合开 关后，灯L能够发光，当滑片P向左滑动过程中， 下列判断正确的是（ D ） A.电压表示数变小，电流表示数变大 B.电压表示数变大，电流表示数变小 C.电压表示数变大，电流表示数变大 D.电压表示数变小，电流表示数变小
14、如图所示，定值电阻R1、R2和滑 动变阻器串联，R1和R2 两端电压分 别是U1和U2，在滑动变阻器的滑片向 右滑动的过程中( ) B
15．如图所示电路中，电源电压保持不 变，闭合开关S，在滑动变阻器的滑片P向右 移动的过程中，A1 、A2 、V的示数变化情况 是 ( B) A．A1变小 A2不变, V不变 B．A1变小 A2变小 V不变 C．A1变小 A2变小 V变大 D．A1变大 A2不变 V变小
A．
5、如图所示，电源电压保持不变，开关S闭合 后，当滑动变阻器R的滑片P向左移动时，电流 A ） 表和电压表示数的变化情况是（ A.电流表的示数变小，电压表的示数变大 B.电流表的示数变小，电压表的示数变小 C.电流表的示数变大，电压表的示数变大 D.电流表的示数变大，电压表的示数变小
26、如图电路中，R为定值电阻。闭合开关后，当 滑片P在某两点之间滑动时，电流表示数变化范围 是0.5～1.5A，电压表示数变化范围是6～3V。则 下列说法中错误的是（ C ） A．变阻器连入电路的电阻变化范围为12～2Ω B．电源电压为7.5V C．实验中R两端的电压变化范围为2～4.5V D．R的电阻为3Ω
1、如图所示，滑动变阻器的滑片P向左移动， 电路中的电流I，灯两端的电压UL ，及灯的亮度 变化情况是 ( B ) A．I减小、 UL 减小、 变暗 B．I增大、 UL增大 变亮 C．I 减小、 UL增大、 变亮 D．I增大、 UL减小、 变亮
2、如图所示的电路中，电源电压保持不 变．闭合开关S后，当滑动变阻器的滑片P向左 移动时，下列判断正确的是（ C） A．电流表示数变大，电压表示数变小 B．电流表示数变，电压表示数变小
16.学习电学知识后，物理兴趣小组对亮度可调的应急 灯进行了探究，发现它的亮度调节开关相当于一个滑 动变阻器，电路如图所示。闭合开关，用电压表和电 流表对其进行测量，调节滑动变阻器使灯泡变亮的过 程中，电压表和电流表的示数变化情况是（电源电压 保持不变）( C ) A．电流表A的示数变小 B．电压表V1的示数变大 C．电压表V1的示数变小 D．电压表V2的示数不变
31.一位同学设计了一个风力测定仪， 如图所示，O是转 动轴，OC是金属 杆，下面连接着一块受风板．无风 时OC是竖直的，风越强，OC杆偏 转的角度越大．AB是一段圆弧形电 阻，P点是金属杆与圆弧形电阻相接 触的点，电路中接有一个小灯泡， 测风力时闭合开关S即可．通过分
析可知：金属杆OC与弧形 电阻AB组合在一起相当于 一个 ， 滑动变阻器 观察小灯泡的 可以粗略 亮度 地知道风力的大小．
1 2
20．如图所示电路中，当开关S闭合， 甲、乙两表都是电压表时，两表的示数之 比U甲：U乙=3：2，当开关S断开，甲、乙 两表都是电流表时，两表的示数之比I甲： I乙为 (D ) A．2：l B．3：l C．2：3 D．1：3
21. 电阻R1 与R2 并联在电路中，R1=6 Ω，R2=4Ω．它们并联后的总电阻是 ______Ω．通电时， Rl、R2两端电压 2.4 之 比 U1 ： U2=___________ ， Rl 、 R2 中 1:1 的电流之比I1：I2=__________． 2:3
8、在如图所示的电路中，电源电压 不变。闭合电键K，电路正常工作。 过了一会儿，两电表的示数都变大， 则该电路中出现的故障可能是（ A ） A、灯L断路
B、灯L短路
