滑动变阻器的选择 专题练习

3 2.8 0.38
5．小明在“测定小灯泡的功率”的实验中，所用小灯泡的 额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有 “10Ω 1A”和“20Ω 2A”两种滑动变阻器可供选择． （1）根据实验要求，他应选择规格为 _________ 的滑动 变阻器． （2）他连接了如图1所示的电路，其中有一根导线连接错误， 请将其改正过来．在错误的导线上打“×”，改正后的导线 在图中画线表示，导线不许交叉．
实验次数 电压表示数/V 电流表示数/A 功率/W
1 4.5 0.17 0.77
2 4.0 0.22 0.88
3 3.5 0.28 0.98
4 3.0 0.34 1.02
5 2.5 0.39 0.98
6 2.0 0.44 0.88
7 1.5 0.51 0.76
实验中小明设计的电路如上图所示，在正确的连接和调节滑片后， 他测出的数据如上表： （1）通过分析表中的数据，你认为小明选择的规格是 _________ 的滑动变阻器． （2）根据题意，正确完成剩余部分连线，并使滑片向右移动时 电流变小． （3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入 电路的电阻变化而变化的情况是 _________ ． （4）以其中一组数据为例，算出定值电阻的阻值为 ____Ω． （结果取整数） 包被 （5）小李正确连接电路，闭合开关后发现电流表指针不转，电 压表示数接近6V，电路的故障是 _________ ．
（5）排除故障后，调节滑动变阻器测得右表所示的三组数 据．则小灯泡的额定功率为 _________ W． （6）小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝 的电阻也不同．你认为造成这种结果的原因是 _________ ．
实验次数 电压U/V 电流I/A
1 2.0 0.30
2 2.5 0.36
4．小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材 有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～l5V）、 滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻 约为7Ω）、开关各一个，导线若干． （1）小明在实验中应该选择电流表的量程是 _________ ，应该选择电 压表的量程是 _________ ．
（2）在丙图中，用笔线代替导线，将电压表正确连入电路； （3）实验中，他所选择的变阻器是 _________ （选填序 号）； A．10Ω 0.5A B．20Ω 1A C．50Ω 2A （4）乙图中阴影部分面积表示的科学量是 _________ ； （5）实验过程中，如果出现了电流表示数为0，电压表示数接 近6V，电路发生的故障可能是 ．
2．在完成“测量小灯泡功率”的实验后，小明产生疑问：实 验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功 率如何变化呢？为此，他找来了下列器材：电流表、电压表、 开关各一个，一定值电阻，三个规格分别为“5Ω，1A”、 “30Ω，1A”和“35Ω，0.5A”的滑动变阻器，导线若干，电源 （电压为6V）．
答案为：（1）“20Ω 2A”；（2）如图； （3）2.5 0.26； （4）0.65．
6.图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V． （1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮， 导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以 ． （3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该 示数为 A． 这5次实验中，灯泡电阻的最大值为 Ω（结果保留两位小数）． 为了完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器．
（3）乙同学做实验时，不慎把电压表接在滑动变阻器两端，并 更换电压表量程．调节滑动变阻器的滑片P，当滑片P恰好滑至 滑动变阻器中点时，他选用的小灯泡正常发光，此时电压表示 数如图18所示，电压表示数为 _________ V，他所远用小灯 泡的额定功率为 _________ W．
3、答案 1、断开 左端 2、4.5v 20欧 3、2v 0.5w
（2）甲同学闭合开关时记录了第一组数据；调节滑动变阻器 当小灯泡正常发光时记录了第二组数据．他不小心将滑动变阻 器的滑片移到右端时，小灯泡闪了一下就熄灭，灯丝烧了，记 录了第三组数据，如下表所Байду номын сангаас．表中漏填的电压表示数为 _________ V，滑动变阻器的最大电阻为 _________ Ω．
物理量实 电压表示数/V 电流表示数/A 小灯泡的亮暗程度 验序号 1 1.3 0.16 暗 2 3.8 0.42 正常发光 3 0 不发光
滑动变阻器的选择

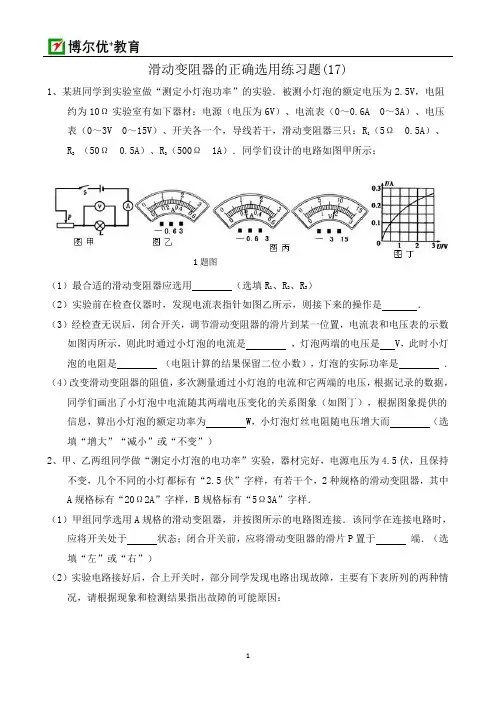

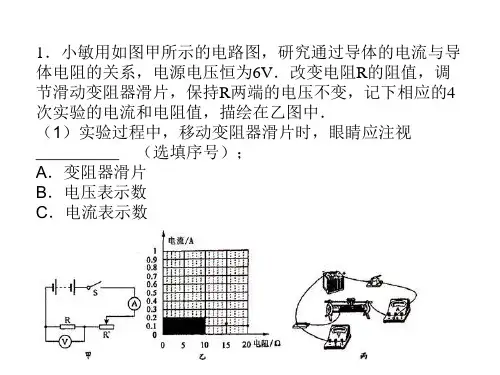

1．小敏用如图甲所示的电路图，研究通过导体的电流与导 体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调 节滑动变阻器滑片，保持R两端的电压不变，记下相应的4 次实验的电流和电阻值，描绘在乙图中． （1）实验过程中，移动变阻器滑片时，眼睛应注视 _________ （选填序号）； A．变阻器滑片 B．电压表示数 C．电流表示数
答案
3．甲、乙两同学分别做“测定小灯泡的功率”实验，除了小 灯泡外，他们所使用的器材规格均相同，小灯泡的额定电压 可能是“2.2v”、“2.5v”或“3.8V”，电源电压为4.5V． （1）根据图所示的图，请你帮甲同学完成图实物图的连 接．连接电路时开关要 _________ ；在闭合开关之前，要 把滑片P移到滑动变阻器的 _________ 端．
（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图． （3）闭合开关前应把滑动变阻器滑片的位置调到 _________ （填写“C” 或“D”）端． （4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示 数为6V，产生此故障的原因可能是下列情况中的 _________ 和 _________ ．（填写序号） A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡的灯座接触不良 D．电压表的正、负接线柱接反
（3）改正错误后，小明开始进行实验，调节滑动变阻器 的滑片P，当电压表的示数为 V时，小灯泡正常发 光，电流表的指针位置如图2所示．实验中，小明测得的 三组数据如下表，请将表格空白处填写完整． 次数 U/V I/A 1 2.5 2 3.0 0.30 3 2.0 0.24 W．
（4）小灯泡的额定功率为 _________
