某实验楼恒温恒湿空调改造工程设计、安装及调试
建筑物空调系统施工流程及调试步骤
建筑物空调系统施工流程及调试步骤一、前言建筑物空调系统是提供室内舒适环境的重要组成部分，它的施工和调试过程十分关键。
本文将详细介绍建筑物空调系统的施工流程及调试步骤，以确保系统能够正常运行并达到设计要求。
二、施工流程1. 设计验证：在施工开始之前，施工团队需要对已完成的空调设计进行验证，确保设计方案满足建筑物的需求。
这包括验证空调系统的负荷计算、空调设备选择以及管道布局设计等。
2. 材料准备：施工前，需准备所需的空调设备、管道、配件以及电气线缆等材料。
同时，确保这些材料符合设计要求和相关标准，以保证系统的可靠性和安全性。
3. 施工布线：根据设计方案，在建筑物内进行空调管道和电气线缆的布线。
施工过程中要确保管道及线缆的走向合理，符合安全要求，并避免与其他系统或构件冲突。
4. 安装设备：安装空调设备，包括室内机组、室外机组以及风管等。
在安装过程中，要按照相关规范和制造商的要求进行操作，并进行必要的检测和调整，以确保设备安装正确。
5. 连接管道与电气：根据设计方案，将室内机组与室外机组通过管道和电气线缆连接起来。
连接过程中，要严格按照标准进行焊接、接头封堵等工作，以确保连接的可靠性和密封性。
6. 防水保温：对空调系统的管道和设备进行防水和保温处理。
这是为了防止水泄漏和能量损失，确保系统的正常运行效果。
7. 系统调试：在施工结束后，进行空调系统的初步调试工作。
这包括室内机组和室外机组的电气调试、冷媒充注、系统压力测试以及空气流量调节等。
8. 面板安装：安装用于控制空调系统的面板，包括温度调节面板、控制开关面板等。
面板的安装要符合人体工程学原理，并确保其操作便捷、直观。
9. 调试步骤：根据建筑物的具体要求和设计方案，进行系统的详细调试。
包括设定温度与湿度范围、调节风速和风向、测试空气净化效果等。
三、调试步骤1. 系统检查：确保系统的电气连接正确，设备运行正常，并检查管道是否有渗漏等问题。
2. 温度调节：根据设计要求，逐步调整空调系统的温度范围，测试系统对温度变化的响应及稳定性。
恒温恒湿空调工程施工设计方案
恒温恒湿空调工程施工方案1施工方案及技术措施1.1主要施工工艺流程施工准备f材料、设备及部件检验f现场放样f支架制安f风管制作风管检查验收f风管安装f漏光、风试验f设备进场f设备验收f设备安装f单机试运转f各类接口镶接f各类风口镶接f系统调试f中间验收1.2风管路安装工艺流程：测量、放线一一确认主体结构轴线及各面中心线一一以中心线为基础，进行风管管路的安装——校正位置——管道与机组的连接——风管管路验收检查——保温1.3施工技术措施本工程主要部分为空调通风系统、系统调试两大部分。
施工方法及注意事项简述如下，具体施工如有不详之处参阅〈通风与空调安装手册》，并与技术人员磋商。
1.3.1空调通风系统空调通风系统的主要包括：机组安装、风管制作、风管安装、空调与通风部件安装、风管防腐及保温。
（1）机组的安装A.设备安装前应进行开箱检查，并形成验收文字记录。
参加人员为建设、监理、施工和厂商等方单位的代表。
B.叶轮旋转应平稳，停转后不应每次停留在同一位置上；C.固定通风机的地脚螺栓应拧紧，并有防松动措施。
D.通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其他安全设施。
E.叶轮转子与机壳的组装应正确；叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定，或为叶轮外径值的1/100 ；F安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，高度误差应小于2mm ;G.风机的隔振钢支、吊架，其结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、均匀。
I.通风机安装允许偏差（见下表）(3)风管制作风管集中在车间制作，采用专用设备制作，有着优异质量保证。
A.材料选择本工程的空调风管采用正规大厂的热镀锌钢板制作。
镀锌钢板表面要求平整、光滑、洁净，厚度均匀，表面应具有热镀锌特有的镀锌层结晶花纹，且镀锌层厚度不小B.风管制作允许偏差：风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm ；当大于300mm时，为3mm。
合肥某大学实验室空调系统改造设计方案_secret

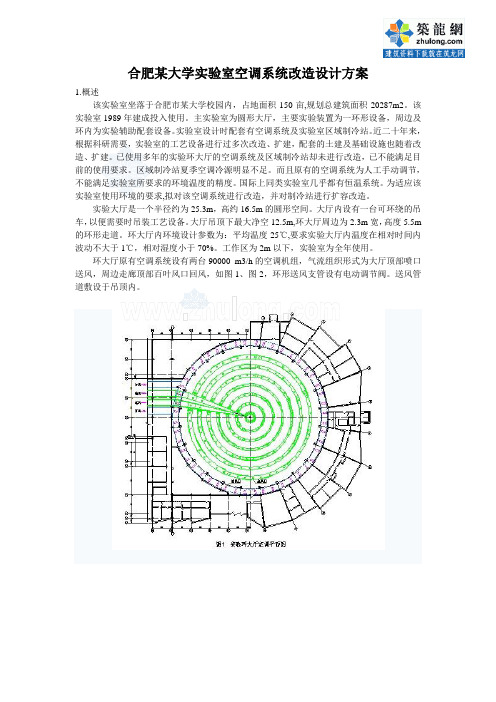

合肥某大学实验室空调系统改造设计方案1.概述该实验室坐落于合肥市某大学校园内，占地面积150亩,规划总建筑面积20287m2。
该实验室1989年建成投入使用。
主实验室为圆形大厅，主要实验装置为一环形设备，周边及环内为实验辅助配套设备。
实验室设计时配套有空调系统及实验室区域制冷站。
近二十年来，根据科研需要，实验室的工艺设备进行过多次改造、扩建，配套的土建及基础设施也随着改造、扩建。
已使用多年的实验环大厅的空调系统及区域制冷站却未进行改造，已不能满足目前的使用要求。
区域制冷站夏季空调冷源明显不足。
而且原有的空调系统为人工手动调节，不能满足实验室所要求的环境温度的精度。
国际上同类实验室几乎都有恒温系统。
为适应该实验室使用环境的要求,拟对该空调系统进行改造，并对制冷站进行扩容改造。
实验大厅是一个半径约为25.3m，高约16.5m的圆形空间。
大厅内设有一台可环绕的吊车，以便需要时吊装工艺设备。
大厅吊顶下最大净空12.5m,环大厅周边为2.3m宽，高度5.5m 的环形走道。
环大厅内环境设计参数为：平均温度25℃,要求实验大厅内温度在相对时间内波动不大于1℃，相对湿度小于70%。
工作区为2m以下，实验室为全年使用。
环大厅原有空调系统设有两台90000 m3/h的空调机组，气流组织形式为大厅顶部喷口送风，周边走廊顶部百叶风口回风，如图1、图2，环形送风支管设有电动调节阀。
送风管道敷设于吊顶内。
该实验环大厅内实验设备密布，除环形实验主装置外，其内外还有许多附属设备，设备热负荷为不均匀性分布(内区较多)。
而厅内原有的顶部均匀送风，周边均匀回风的气流组织方式对消除大厅内不均匀负荷不利。
且吊顶为非承重结构。
如果要对气流组织进行重新设计就必须对送风管道进行改造。
虽然大厅内设有一台环绕的吊车可利用，但其它较高大的施工设施无法进入，实验室也不允许全面铺开施工，只允许少量施工人员进入。
如此不仅施工周期较长，对于一个经常处于使用状态的重要实验室，无法在甲方要求的短时间内完成，而且施工难度较大。
杭州某学校实验室空调系统的设计计算书_secret
杭州某学校实验室空调系统设计计算说明书1.工程概况本工程位于杭州市，为某大学的高精度的恒温恒湿教学实验室的空调设计。
实验室位于六层实验楼的第五层，层高为3.9 米。
空调区为两间恒温恒湿实验室，面积分别为67.2m2，56.4 m 2，总面积为123.6 m2。
与空调区同层的相邻室内空间——走廊、机房、楼梯间均为非空调区；垂直的相邻室内空间——第四层和第六层均为空调区。
维护结构作法：（1）内外墙厚均为240mm，K=2. 25W/（m22℃ ）；（2）隔断厚120mm。
（3）外窗为单层铝合金框玻璃窗，长3宽=3600 mm3 2200 mm。
2.设计参数2.1室外设计参数由《空气调节设计手册》可查的杭州当地的设计参数：（1）地理位置北纬30.14 °、东经120.10 °；（2）大气压力冬季102090Pa、夏季100050 Pa；（3）室外空气参数夏季空调室外计算干球温度t w 35.7 ℃ ；夏季空调室外计算湿球温度t s28.5 ℃；夏季空调室外日平均温度t wp 31.5 ℃；夏季通风室外计算温度33.0 ℃；冬季空调室外计算干球温度-4 ℃；冬季通风室外计算温度4 ℃；冬季室外计算相对湿度77% ；夏季室外计算相对湿度62% ；夏季室外平均风速2.2 m/s ；冬季室外平均风速2.3 m/s ；2.2室内设计参数由《空调课程设计任务书》可知室内设计参数如下：室内空气计算温度t Nx =20 ±1℃；室内空气计算相对湿度n 6000 5 003.空调冷湿负荷计算空调房间的冷（热）、湿负荷是确定空调系统送风量和选取空调设备的基本依据。
在室内外热、湿扰量的作用下，某一时刻进入房间的总热量和湿量叫做该时刻的得热量和得湿量。
冷负荷的含义是维持一定的室内热湿环境所需要的在单位时间内从室内除去的热量，包括显热量和潜热量两部分。
热负荷的含义是维持一定室内的热湿环境所需要的在单位时间内向室内加入的热量，也同样包括显热负荷和潜热负荷量部分。
恒温恒湿空调工程方案怎么写
恒温恒湿空调工程方案怎么写一、概述恒温恒湿空调系统是指能够在各种气候条件下稳定地保持空间内的温度和湿度不变的空调系统。
这种系统能够提供舒适的室内环境，适用于各类建筑空间，包括办公室、商店、医院、实验室等。
本文将从设计、安装、运行和维护等方面，对恒温恒湿空调系统的工程方案进行详细阐述。
二、设计阶段1. 可行性分析在进行恒温恒湿空调系统设计前，需要对建筑空间的结构、用途、环境条件等进行全面的调研和分析。
这些信息将决定系统的类型、规模、布局等。
同时，还需要考虑系统的能源消耗、成本、维护和保养等因素，以确定此空调系统是否符合项目实施的可行性。
2. 空调系统类型选择根据建筑空间的特点和使用需求，选择合适的恒温恒湿空调系统类型。
通常可以选择中央空调系统、分体式空调系统、混合式空调系统等。
3. 系统布局和管道设计根据建筑的平面布局和结构特点，设计恒温恒湿空调系统的布局和管道走向。
要考虑空调设备的位置、维护通道、管道的敷设方式、避免死角、并保证系统运行的高效性和稳定性。
4. 控制系统设计恒温恒湿空调系统需要配备先进的控制系统，以确保系统的稳定性和舒适性。
控制系统要具备远程监控、智能调节、故障报警等功能。
5. 节能设计在设计恒温恒湿空调系统时，应该考虑采用节能措施，如设置能耗监测装置、使用节能型空调设备、合理运用新能源等。
6. 安全设计要在设计中注重安全问题，如设置火灾报警装置、防雷设备、防止冷凝水外溢等。
三、安装阶段1. 空调设备选购根据设计方案确定的空调系统类型和规格，采购高品质的空调设备和配件。
要选择经过认证的厂家，保证设备的品质和服务。
2. 空调设备安装遵循国家相关标准和规范，对空调设备进行安装。
对室内外机、管道、风机等进行安全可靠的安装，保证空调系统的正常运行。
3. 控制系统调试对安装完毕的控制系统进行调试，确保各个部件协调配合，达到设计要求。
4. 安全保障安装过程中，要注重安全措施，保证员工的人身安全和设备的完好性。
实验室恒温恒湿室建设工程设计方案
实验室恒温恒湿室建设工程设计方案一、工程概况：1. 本恒温恒湿建设工程位于省，系树脂项目实验楼实验室建设工程。
2. 本恒温恒湿建设工程位于实验室3楼，其2间独立的恒温恒湿室，面积均为40平方米。
不考虑洁净度或按30万级洁净级别设计。
二、设计依据：1. 业主提供的建筑平面图、其它技术文件；2.恒温恒湿室建筑设计规（JGJ 25－2000，J21－2000）；3.洁净厂房设计规（GB 50073-2001）；4.采暖通风与空调设计规(GBJ19-87)；5.洁净室施工及验收规（JGJ 71-1990）；6.通风与空调工程施工质量验收规（GB 50243-2002）；7.《建筑设计防火规》（GBJ16-87）。
8.《空气过滤器》（GB/T14295-93）三、空气参数：1、室外气象参数（区域：市）1.1、台站位置：北纬2308，海拔6.6m1.2、大气压力：夏季1.0045×105Pa，冬季1.0195×105Pa1.3、夏季计算温度：空调干球33.5℃，空调湿球27.7℃1.4、冬季计算温度：空调5℃，相对湿度70％2、室计算参数2.1、温度：23±2℃2.2、相对湿度：50±5%2.3、换气次数：20次/h ~25次/h2.4、相对室外压差：+10Pa2.5、噪声：≤60dB2.6、照度：≥300 lx四、平面规划说明：1．考虑到恒温恒湿室人员进出会引起室温、湿度强烈波动，恒温恒湿室动态环境（主要是温、湿度）平衡和稳定时间长，因此在甲方原有平面规划基础上增加了缓冲间，并在自控设计中设计了缓冲间门互锁功能，以保证恒温恒湿室的动态环境不会因工作人员进出而遭到破坏。
2. 考虑到保持恒温恒湿室环境不受外界影响和破坏，维持室一定的洁净度，我司在平面规划中取消了外墙活动窗户，改为固定采光窗，同时设定室压力+10Pa，以确保室外气流不能侵入室。
3. 建议在恒温恒湿室与走廊之间的隔断上安装物流传递窗，用于两个区域间物品的传递，以减少工作人员与物品进出恒温恒湿室的机率，保护室气流组织和动态环境。
空调系统施工方案设计及设备调试
空调系统施工方案设计及设备调试一、引言空调系统作为建筑物中不可或缺的设备，用于调控室内温度和湿度，舒适的室内环境。
在空调系统的施工中，设计方案和设备调试是至关重要的环节。
重点探讨空调系统的施工方案设计和设备调试过程。
二、施工方案设计1. 空调系统类型选择在设计空调系统施工方案时，首先需要选择适合的空调系统类型。
根据建筑物的用途、面积和结构特点，可以选择分体式空调、中央空调或VRF空调系统等。
2. 空调系统布局设计根据建筑物的平面图和空间结构，设计空调系统的布局。
合理的布局设计能够确保空调系统的运行效果最佳，同时避免因布局不当导致的能耗浪费。
3. 空调系统管道设计设计空调系统的管道布置和连接方式，确保空气流通畅通无阻，减少能量损失。
合理设计管道布局，避免管道过长或过多的情况。
4. 空调系统控制系统设计设计空调系统的控制系统，包括温度控制、湿度控制和定时启停等功能。
控制系统的设计需符合建筑物的需求，能够实现智能化控制。
三、设备调试1. 空调系统安装在施工方案设计完成之后，进行空调系统的安装工作。
安装过程中需要注意设备的位置安装是否稳固，管道连接是否牢固，以及电气连接是否符合安全标准等。
2. 空调系统调试安装完成后，对空调系统进行调试工作。
首先进行静态调试，检查设备运行是否正常，管道是否漏水，控制系统是否准确。
然后进行动态调试，模拟不同温度和湿度条件下的运行情况，调整参数使系统达到最佳运行状态。
3. 空调系统性能检测进行空调系统性能检测，包括制冷制热效果、能耗情况、空气流通情况等。
通过性能检测，验证空调系统设计方案的有效性，确保设备能够正常运行。
4. 用户培训和使用说明完成空调系统调试后，对建筑物的使用者进行培训，传授空调系统的使用方法和注意事项。
详细的使用说明，帮助用户正确操作空调系统，延长设备使用寿命。
空调系统施工方案设计及设备调试是空调系统安装的关键环节，设计合理的方案和正确调试设备是确保空调系统正常运行和提高能效的重要手段。
实验室空调系统工程方案
实验室空调系统工程方案一、系统设计原则1、节能环保：以高效节能、低耗环保为设计宗旨。
2、适用性：根据实验室不同的工作要求，保证室内环境稳定性和其它各项要求；3、安全性：根据实验室特殊需求，合理布局，保证空调系统运行安全、可靠。
4、操作维护方便：降低设备故障率，减少维护成本，延长使用寿命。
二、设计方案1、制冷系统设计（1）冷水机组：采用多联机多压机式冷水系统。
根据实验室具体需求，选用不锈钢或铜铝合金散热器，采用螺杆式或离心式压缩机；（2）蒸发冷却器：采用高效的蒸发冷却技术，降低冷水温度，增加制冷系统的效率；（3）冷水系统管道：选用双层注蜡玻璃钢复合管道，保证长期使用不发生腐蚀和泄漏。
2、通风系统设计（1）风机：选用低噪音、高效率、节能的风机，确保对室内空气的流通和新风量的供应。
（2）通风管道：选用不锈钢或镀锌钢管道，保证通风系统的稳定性和耐用性。
3、空气净化系统设计（1）过滤器：采用高效过滤器，对室内空气中的杂质和微生物进行滤净处理；（2）除湿处理：采用专业的除湿设备，保证实验室内部湿度的稳定。
4、控制系统设计（1）集中控制器：采用PLC或者智能化控制系统，实现实验室空调系统的自动控制和监测管理；（2）智能化调节：根据实验室内部温度和湿度变化，自动调节制冷系统和通风系统的运行状态。
5、安全保护系统设计（1）温度报警系统：实验室内设有温度报警系统，确保实验室内环境温度不超过安全范围；（2）紧急停机系统：实验室内设有紧急停机按钮，保证在紧急情况下可以立即停止空调系统的运行。
6、能耗监测系统设计（1）电能表：对实验室内的各项设备进行电能监测和管理，以实现有效节能。
（2）设备定时开关系统：根据实验室的使用需求，合理设置设备的开机和关机时间，降低不必要的能耗。
7、维护保养方案（1）定期保养：制定空调设备的定期保养计划，包括空气净化、滤网更换、设备清洗等，以确保设备长期稳定运行。
（2）设备更新：对老化的设备进行更新和维修，确保设备和系统的可靠性和安全性。
某恒温恒湿房间改造设计
某实验楼恒温恒湿空调改造工程设计、安装及调试本文介绍了某实验楼，恒温恒湿空调改造工程的设计、安装及调试。
空调设备采用风冷恒温恒湿空调机组，共分八个独立的空调系统。
总结了该工程从设计、安装到调试，全过程的一些具体做法和体会。
关键词：恒温恒湿空调全空气系统电极加湿器自动控制1 概述该工程为实验楼恒温恒湿空调改造项目，共三层，空调面积约1340m2。
原设空调系统，部分采用集中空调的方式,部分采用水冷柜式空调机的空调方式。
系统经过多年运行，设备老化,系统陈旧,分区不合理，已不能适应当前工作的需要,为此有必要对现有系统进行技术改造,为计量实验提供必需的恒温恒湿工作环境。
2 空调设计参数、条件及空调冷负荷2.1 设计参数夏季室外计算干球温度33.2℃，湿球温度26.4℃冬季室外计算干球温度-12℃，相对湿度45％室内温度、湿度的要求见表1根据现场观测和对原系统的分析，根据业主提出的工作需要,将实验楼改造为八个恒温恒湿空调系统，其条件、参数如表1：2.2 空调系统设计冷负荷见表２注：新风量按每人35m3/h计算。
2.3 空调系统设计送风量见表３注：送风温差的确定：室温允许波动范围±0.2℃，送风温差取3℃；室温允许波动范围±0.5℃，送风温差取5℃；室温允许波动范围±1～2℃，送风温差取6～7℃。
3 空调系统的设计3.1 空调机组的选择原机房内空调机组全部取消,新设计采用R22制冷剂,直接蒸发式制冷系统。
系统1～7选用七台广东省吉荣空调设备公司生产的风冷恒温恒湿空调机组；系统8选用一台广东省吉荣牌风冷洁净恒温恒湿空调机组。
机组性能参数详见表４3.2 空调系统的设计风冷恒温恒湿空调机组室内机设在机房内，室外机设在机房外绿化带内。
空调采用全空气系统，设送风道、送风口和回风道、回风口。
经空调机组处理后的空气，通过送风道、送风口送至室内，经回风口、回风道回至机房。
3.2.1 系统1、系统2、系统4采用明装风管，侧上送上回的送风方式。
恒温恒湿空调施工规范、组织设计方案、安装技术
恒温恒湿空调施工组织设计一、工程概况盘锦浩业化工有限公司40万吨/年延迟焦化联合装置项目装置区控制室恒温恒湿空调项目，地上一层，空调面积为828 m2。
二、编制依据1、盘锦浩业化工有限公司40万吨/年延迟焦化联合装置项目装置区控制室恒温恒湿空调项目系统设计图纸及甲方要求。
2、现行国家颁布的各项有关规程、规范《通风与空调工程施工质量验收规范》GB50243－2002《建筑工程施工质量验收统一标准》GB50300-2001《工业金属管道工程质量检验评定标准》GB50184-93《制冷设备、空调设备安装工程施工及验收规范》GB50274-1998《现场设备、工业管道焊接工程施工及验收规范》GB50236-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002三、施工方案本工程采用项目经理负责制，由总工程师直接领导制定科学、合理的施工方案，从施工前的准备至劳动力安排、材料供应、空调施工工艺、质量保证体系、安全文明施工措施、竣工后服务等做到有组织、有计划，严格按ISO9001国际质量体系标准完成施工管理。
四、施工准备及部署（一）施工技术准备1、工程开工前由总工程师组织施工项目经理和技术负责人（项目工程师）及管理人员熟悉、消化技术文件，设计图纸及有关规程规范。
尤其是厂商提供的随机技术文件。
2、建设单位组织的设计交底和图纸会审工作由总工程师组织项目经理、项目工程师参加，力求将问题解决在开工之前。
3、由项目经理组织专业项目工程师，向各施工班组作详细的施工技术交底。
4、针对本工程质量要求高的特点，组织公司内部骨干力量，做好各种工种上岗前培训工作，落实工艺准备。
（二）标准设备的准备工作1、根据合同由我公司供应的设备材料，应组织专业技术人员按要求列出明细计划，由公司统一订购，保证质量及供货时间。
2、根据工程进度计划，由项目负责人制定出阶段性材料供应计划。
3、设备到货时，由项目负责人组织专业对口技术人员，会同甲方人员、监理共同进行开箱检验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
