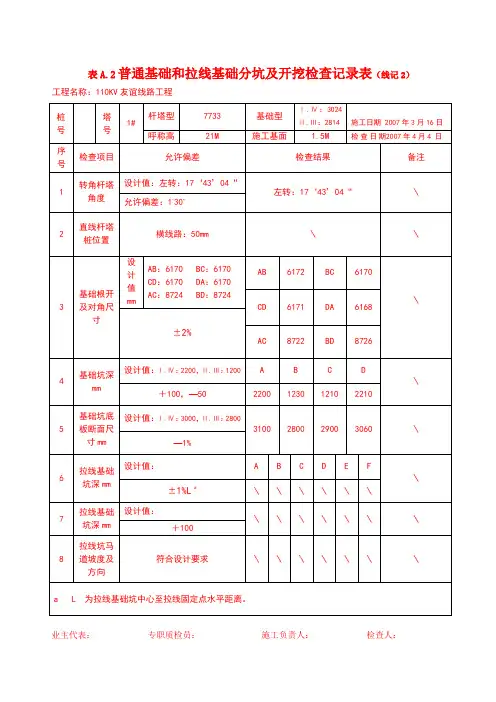

表A.0.2 普通基础分坑及开挖检查记录表(线记2)

合集下载

DLT5168-2016-110KV-750KV架空输电线路施工质量检验及评定规程

DLT5168-2016-110KV-750KV架空输电线路施工质量检验及评定规程

110KV~750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期:2016年7月1日目录110KV~750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表(线记1) (6)表A.0.2 普通基础分坑及开挖检查记录表(线记2) (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表(线记3) (8)表A.0.4 施工基面及电气开方检查记录表(线记4) (9)表A.0.5 交叉跨越检查记录表(线记5) (10)表A.0.6 OPGW现场开盘测试记录表(线记6) (11)表A.0.7 OPGW接头损耗测试记录表(线记7) (12)表A.0.8 OPGW纤芯损耗测试记录表(线记8) (13)表B.0.1 现浇铁塔基础(含插入式)检查及评定记录表(线基1) (14)表B.0.2 杆塔拉线(含锚杆拉线)基础检查及评定记录表(线基2) (15)表B.0.3 预制装配式基础检查及评定记录表(线基3) (16)表B.0.4 混凝土杆预制基础检查及评定记录表(线基4) (17)表B.0.5 现浇铁塔基础(含插入式)检查及评定记录表(线基5) (18)表B.0.6-1 灌注桩基础检查及评定记录表(线基6-1) (19)表B.0.6-2 灌注桩基础检查及评定记录表(线基6-2) (20)表B.0.6-3 灌注桩基础检查及评定记录表(线基6-3) (21)表B.0.7 灌注桩基础检查及评定记录表(线基7) (22)表B.0.8 自立式铁塔组立检查及评定记录表(线塔1) (23)表B.0.9-1 拉线铁塔组立检查及评定记录表(线塔2-1) (24)表B.0.9-2 拉线铁塔组立检查及评定记录表(线塔2-2) (25)表B.0.10 混凝土杆组立检查及评定记录表(线杆1) (26)表B.0.11 钢管电杆组立检查及评定记录表(线杆2) (27)表B.0.12导线、地线含(OPGW)展放施工检查及评定记录表(线线1) (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表(线线2) (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表(线线3) (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (32)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (33)表B.0.17 接地装置施工检查及评定记录表(线地1) (34)表B.0.18 线路防护设施检查及评定记录表(线防1) (35)表C.0.1 分部工程质量评定统计表(线统1) (36)表C.0.1 分部工程质量评定统计表(线统1) (37)表2.0.1 架空输电线路工程类别划分表表3.0.3 架空输电线路施工质量检验及评定范围划分表续表3.0.3注:а设计单位参加由业主组织的分部工程和单位工程质量检验表A.0.1 路径复测记录表(线记1)监理:专职质检员:施工负责人:检查人:表A.0.2 普通基础分坑及开挖检查记录表(线记2)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表(线记3)表A.0.4 施工基面及电气开方检查记录表(线记4)表A.0.5 交叉跨越检查记录表(线记5)表B.0.1 现浇铁塔基础(含插入式)检查及评定记录表(线基1)表B.0.2 杆塔拉线(含锚杆拉线)基础检查及评定记录表(线基2)表B.0.5 现浇铁塔基础(含插入式)检查及评定记录表(线基5)表B.0.6-3 灌注桩基础检查及评定记录表(线基6-3)桩号基础编号桩基型式塔型基础型式桩孔号成孔方式钻孔直径钻孔深度浇制温度℃灌注日期:年月日时起~年月日时止混凝土强度等级试块强度MPa坍落度cm材料用量(kg/m³)水水泥砂子石子掺和料外加剂水泥品种砂子规格石子粒径mm 钢筋骨架直径m钢筋骨架长度m箍筋间距m 主筋规格、数量及间距Φ × :间距:mm加强筋间距护筒顶标高m孔底沉淀层厚度m漏斗体积m³导管截面积m²导管编组情况导管总长m 封水方法首批压浆后导管埋设深度(>800mm)m灌注时间拆管混凝土灌注量孔内混凝土标高(m)拆管长度(m)埋管深度(m)图例时/分次序罐数折算量//////////////合计混凝土量m³注:此记录每根桩填一份。

普通基础分坑及开挖检查记录表

普通基础分坑及开挖检查记录表
Ⅲ.Ⅳ:2200
2450
2430
2220
2215

—1%
6
拉线基础坑深mm
设计值:
A
B
C
D
E
F

±1%La






7
拉线基础坑深mm
设计值:







+100
8
拉线坑马道坡度及方向
符合设计要求







a L为拉线基础坑中心至拉线固定点水平距离。
业主代表:专职质检员:施工负责人:检查人:
施工日期2007年3月1日
呼称高
18M
施工基面
1.5M
检查日期2007年3月7日
序号
检查项目
允许偏差
检查结果
备注
1
转角杆塔角度
设计值:左转:11‘41’32“
左转:11‘37’40“

允许偏差:1’30”
2
直线杆塔桩位置
横线路:50mm


3
基础根开及对角尺寸



mm
AB:5600 BC:5600
序号
检查项目
允许偏差
检查结果
备注
1
转角杆塔角度
设计值:\


允许偏差:1’30”
2
直线杆塔桩位置
横线路:50mm


3
基础根开及对角尺寸



mm
AB:2732 BC:3510

DL5168-2016110KV-750KV架空输电线路施工质量检验及评定规程

DL5168-2016110KV-750KV架空输电线路施工质量检验及评定规程

110KV〜750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期:2016年7月1日目录110KV-750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2. 0. 1架空输电线路工程类别划分表 (3)表3.0.3架空输电线路施工质量检验及评定范围划分表 (4)表A. 0.1路径复测记录表(线记1) 6表A. 0.2普通基础分坑及开挖检查记录表(线记2) (7)表A. 0.3岩石、掏挖基础分坑及开挖检查记录表(线记3) (8)表A. 0.4施工基面及电气开方检查记录表(线记4) (9)表A. 0.5交叉跨越检查记录表(线记5) (10)表A. 0. 6 0PGW现场开盘测试记录表(线记6) 11表A. 0.7 0PGW接头损耗测试记录表(线记7) 12表A. 0.8 0PGW纤芯损耗测试记录表(线记8) 13表B.0.1现浇铁塔基础(含插入式)检查及评定记录表(线基1) (14)表B. 0.2杆塔拉线(含锚杆拉线)基础检查及评定记录表(线基2) (15)表B. 0.3预制装配式基础检查及评定记录表(线基 3 ) (16)表B. 0.4混凝土杆预制基础检查及评定记录表(线基4) (17)表B. 0.5现浇铁塔基础(含插入式)检查及评定记录表(线基5) ................................................... 1 8表B. 0. 6-1 灌注桩基础检查及评定记录表(线基6-1) 1 9表B. 0. 6-2 灌注桩基础检查及评定记录表(线基6-2 ) 20表B. 0. 6-3 灌注桩基础检查及评定记录表(线基6-3 ) 2 1表B. 0.7灌注桩基础检查及评定记录表(线基7 ) .. (22)表B. 0.8自立式铁塔组立检查及评定记录表(线塔1) (23)表B.0.9-1拉线铁塔组立检查及评定记录表(线塔2-1) (24)表B. 0. 9-2拉线铁塔组立检查及评定记录表(线塔2-2)24表B. 0. 10混凝土杆组立检查及评定记录表(线杆1) 25表B. 0.11钢管电杆组立检查及评定记录表(线杆2) 26表B. 0. 12导线、地线含(0PGW)展放施工检查及评定记录表(线线1) (27)表B. 0. 13导线、地线直线压接管施工检查及评定记录表(线线2) (29)表B. 0. 14导线、地线耐张液压管施工检查及评定记录表(线线3) (30)表B. 0.15导线、地线(含0PGW)紧线施工检查及评级记录表(耐张段线线4) (31)表B. 0. 16导线、地线(含0PGW)附件安装施工检查及评定记录表(线线5) (32)表B. 0. 17接地装置施工检查及评定记录表(线地1) (33)表B. 0. 18线路防护设施检查及评定记录表(线防1) (34)表C. 0.1 分部工程质量评定统计表(线统1) (35)表C. 0.1 分部工程质量评定统计表(线统1) (36)表2・0・1架空输电线路工程类别划分表表3 • 0・3架空输电线路施工质量检验及评定范围划分表续表3. 0. 3注:a设计单位参加由业主组织的分部工程和单位工程质量检验表A・O・1路径复测记录表(线记1)表A・0・2普通基础分坑及开挖检查记录表(线记2)表A・0・3岩石、掏挖基础分坑及开挖检查记录表(线记3)注:a不等高基础以两个半根开和两个半对角线表示。

110kV-750kV架空输电线路施工质量检验及评定规程

110kV-750kV架空输电线路施工质量检验及评定规程

110kV-750kV架空输电线路施工质量检验及评定规程附录A 线路施工质量检查记录表A.0.1 路径复测记录表(线记1)见表A.0.1表A.0.1 路径复测记录表(线记1)桩号塔号杆塔型式档距(m)线路转角塔位高程(m)桩位移(m)被跨越物(或地形凸起点)备注设计值实测值偏差值与临近杆塔最近水平距离桩号距离(m)监理:专职质检员:施工负责人:检查人:A.0.2 普通基础和拉线基础分坑及开挖检查记录表(线记2)见表A.0.2表A.0.2 普通基础和拉线基础分坑及开挖检查记录表(线记2)桩号塔号杆塔型基础型施工日期年月日呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值:允许偏差:1′30″实测值:实测偏差:2 整基基础中心位移(mm)顺线路:转角塔30横线路:30实测偏差:3 设计值AB:BC:CD:DA:AB BCCD DAAC:BD:±0.2%AC BD4 基坑深度设计值 A B C D 普通基础:+100,-50拉线基础:+100,05 拉线基础坑底尺寸(mm)设计值:6 拉线基础坑位置(mm)设计值:±1%L bA B C D7拉线基础坑深(mm)设计值:+100,08 拉线坑马道坡度及方向符合设计要求注:a 不等高基础以两个半根开和两个半对角表示。

b L为拉线基础坑中心至拉线挂点水平距离。

监理:专职检查员:施工负责人:检查人:A.0.3 岩石、掏挖基础分坑及开挖检查记录表(线记3)见表A.0.3A.0.3 岩石、掏挖基础分坑及开挖检查记录表(线记3)桩塔杆塔型基础型施工日期年月日号号呼称高施工基面检查日期年月日序号检查项目允许偏差检查结果备注1 转角杆塔角度设计值:允许偏差:1′30″实测值:实测偏差:2 整基基础中心位移(mm)顺线路:转角塔30横线路:30实测偏差:3基坑根开及对角线尺寸a(mm)设计值AB:BC:CD:DA:AC:BD:AB BCCD DA±0.2%AC BD4基坑坑深(mm)设计值:+100,0A B C D5 基础坑底断面尺寸设计值:不得有负误差6 基础坑口断面尺寸设计值:不得有负误差注:a 不等高基础以两个半根开和两个半对角线表式。

输电线路基础的四种表格

输电线路基础的四种表格

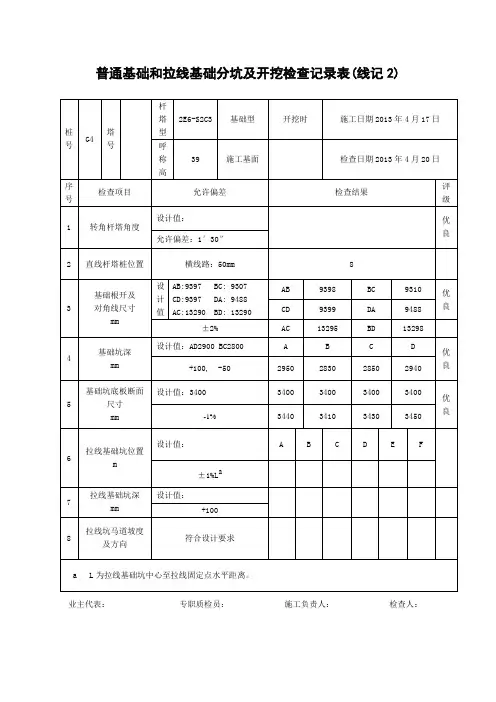

桩号G4塔号杆塔型2E6-S2C3 基础型开挖时施工日期2013年4月17日呼称高39 施工基面检查日期2013年4月20日序号检查项目允许偏差检查结果评级1 转角杆塔角度设计值:优良允许偏差:1′30″2 直线杆塔桩位置横线路:50mm 83 基础根开及对角线尺寸mm设计值AB:9397 BC: 9307CD:9397 DA: 9488AC:13290 BD: 13290AB 9398 BC 9310 优良CD 9399 DA 9488±2% AC 13295 BD 132984 基础坑深mm设计值:AD2900 BC2800 A B C D优良+100, -50 2950 2830 2850 29405 基础坑底板断面尺寸mm设计值:3400 3400 3400 3400 3400优良-1% 34403410343034506 拉线基础坑位置m设计值: A B C D E F±1%La7 拉线基础坑深mm设计值:+1008 拉线坑马道坡度及方向符合设计要求a L为拉线基础坑中心至拉线固定点水平距离。

业主代表:专职质检员:施工负责人:检查人:桩号G5塔号杆塔型2E6-S2C2 基础型开挖型施工日期2013年4月28日呼称高30 施工基面检查日期2013年5月1日序号检查项目允许偏差检查结果评级1 转角杆塔角度设计值:优良允许偏差:1′30″2 直线杆塔桩位置横线路:50mm 103 基础根开及对角线尺寸mm设计值AB:7565 BC: 7565CD:7565 DA: 7565AC:10698 BD: 10698AB 7570 BC 7568优良CD 7565 DA 7569±2% AC 10700 BD 106994 基础坑深mm设计值:2900 A B C D优良+100, -50 2950 2930 2950 29405 基础坑底板断面尺寸mm设计值:3000 3000 3000 3000 3000优良-1% 30103020301030306 拉线基础坑位置m设计值: A B C D E F±1%La7 拉线基础坑深mm设计值:+1008 拉线坑马道坡度及方向符合设计要求a L为拉线基础坑中心至拉线固定点水平距离。

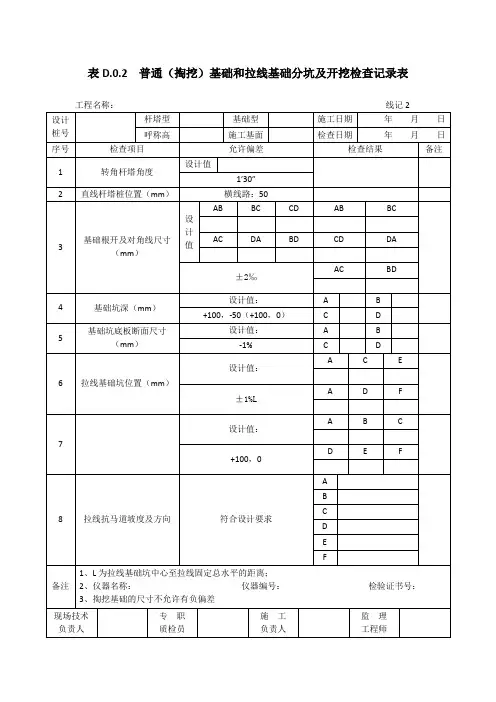

表D.0.2 普通(掏挖)基础和拉线基础分坑及开挖检查记录表

表D.0.2  普通(掏挖)基础和拉线基础分坑及开挖检查记录表
表D.0.2普通(掏挖)基础和拉线基础分坑及开挖检查记录表
工程名称:线记2
设计
桩号
杆塔型
基础型
施工日期
年月日
呼称高
施工基面
检查日期
年月日
序号
检查项目
允许偏差
检查结果
备注
1ห้องสมุดไป่ตู้
转角杆塔角度
设计值
1’30”
2
直线杆塔桩位置(mm)
横线路:50
3
基础根开及对角线尺寸(mm)
设计值
AB
BC
CD
AB
BC
AC
DA
BD
2、仪器名称:仪器编号:检验证书号:
3、掏挖基础的尺寸不允许有负偏差
现场技术
负责人
专职
质检员
施工
负责人
监理
工程师
CD
DA
±2‰
AC
BD
4
基础坑深(mm)
设计值:
A
B
+100,-50(+100,0)
C
D
5
基础坑底板断面尺寸(mm)
设计值:
A
B
-1%
C
D
6
拉线基础坑位置(mm)
设计值:
A
C
E
±1%L
A
D
F
7
设计值:
A
B
C
+100,0
D
E
F
8
拉线抗马道坡度及方向
符合设计要求
A
B
C
D
E
F
备注
1、L为拉线基础坑中心至拉线固定总水平的距离;

110kV-750kV架空输电线路DLT5168-2016检验评定GB50233-2014

110kV-750kV架空输电线路DLT5168-2016检验评定GB50233-2014

表A.0.1 路径复测记录表(线记1)监理:专职质检员:施工负责人:检查人:表A.0.2 普通基础和拉线基础分坑及开挖检查记录表(线记2)监理:专职质检员:施工负责人:检查人:表B.0.1 现浇铁塔基础(含插入式)检查及评定记录表(线基1)监理:专职质检员:施工负责人:检查人:表B.0.12导线、地线含(OPGW)展放施工检查及评定记录表(线线1)监理:专职质检员:施工负责人:检查人:表B.0.13 导线、地线直线压接管施工检查及评定记录表(线线2)耐张段桩号号至号耐张段塔号号至号导地或地线规格导线:地线:施工日期年月日压接管位置号至号相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查a压接人钢印代号评定外径d1(mm)需压长度(mm)外径d1(mm)需压长度(mm)对边距(mm)压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度最大最小最大最小最大最小12最大最小787134783243监理:专职质检员:施工负责人:检查人:表B.0.14 导线、地线耐张液压管施工检查及评定记录表(线线3)耐张段施工桩号号至号耐张段运行塔号号至号导地或地线规格导线:地线:施工日期年月日施工桩号大号侧或小号侧相别线别压前铝管压前钢管压后铝管压后钢管扩径导线外观检查a压接人钢印代号评定外径d1(mm)需压长度(mm)外径d1(mm)需压长度(mm)对边距(mm)压接长度(mm)对边距(mm)压接长度(mm)填充铝股根数填充铝股长度最大最小最大最小最大最小最大最小30.111110111116.1116.11122.21111111111111111111111111111111118.112346324623543监理:专职质检员:施工负责人:检查人:表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4)监理:专职质检员:施工负责人:检查人:表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5)监理:专职质检员:施工负责人:检查人:表B.0.17 接地装置施工检查及评定记录表(线地1)表B.0.18 线路防护设施检查及评定记录表(线防1)监理:专职质检员:施工负责人:检查人:表B.8 工程控制网测量/线路复测报审表工程名称:编号:SCCS-2017-001本表一式份,表B.0.8 自力式铁塔组立检查及评定记录表(线塔1)监理:专职质检员:施工负责人:检查人:表A.0.5 交叉跨越检查记录表(线记5)监理:专职质检员:施工负责人:检查人:工程名称:编号:SCCS-2017-001隐蔽工程(接地线埋设)验收记录工程名称:华电台儿庄风电场一期工程优化增容项目隐蔽工程验收记录(地基验槽)。

输电线路工程普通基础分坑及开挖检查记录表

输电线路工程普通基础分坑及开挖检查记录表

普通基础分坑及开挖检查记录表工程名称:线记2监理:专职质检员:施工负责人:检查人:填写说明1. 施工桩号应与杆塔明细表中的杆塔桩号一致,例如:T1、N12等。

施工时,若运行塔号尚未确定,可先不填写,待运行塔号确定后按照建设管理单位要求处理。

2. 塔型、呼称高与设计的塔型、呼称高一致。

3. “基础型式”填写设计基础型式,如GZ10135;若同一基基础四个腿基础型式相同,可填写统一的基础型,若四个腿基础型不一样,应按照设计施工图分别填写A、B、C、D基础型。

如:A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02 D: Xk-Z1200L07。

4. “施工基面”填写设计各基础腿施工基面与基准面之间的高差;低于基准面为“-”、高于基准面为“+”。

5. 施工日期为基础坑开挖开始日期,检查日期为该基基础开挖完毕后实际检查日期。

6. “基坑根开及对角线尺寸”:不等高基础应填写相应的半根开、半对角相加形式,如“8388+7956”。

7. “基础坑深”、“基础坑底断面尺寸”根据设计要求填写设计值。

基础坑深为各基础腿坑底至施工基面的高度,“基础坑底断面尺寸”表述方式为“***×***”,如“6510×6530”;检查结果栏填写开挖完毕后实测数据。

设计有垫层的基础:“基坑坑深”填写开挖完毕后的基坑深度(包括垫层厚度);有垫层的“基础坑底断面尺寸”填写垫层底板尺寸。

其它施工记录填写均不包括垫层的厚度和垫层底板断面尺寸;如基础埋深设计值为5600,设计垫层厚度为200mm,垫层底板尺寸为4600×4600,基础底板断面尺寸为4200×4200,则普通基础分坑及开挖检查记录表(线记2)的“基坑坑深”设计值应填写5800,“基础坑底断面尺寸”填写4600×4600;其它记录中的“基础埋深”或“坑深尺寸”应填写5600,底板断面尺寸“应填写4200×4200;“普通基础分坑及开挖检查记录表(线记2)”有垫层要求的基础在备注栏内注明垫层设计数据,如垫层底板断面尺寸设计值4600×4600mm,垫层厚度200。
