透射电镜的原理和应用
拉曼光谱和透射电镜
拉曼光谱和透射电镜
拉曼光谱和透射电镜是两种用于研究材料结构和性质的分析技术，它们分别通过不同的原理和方法提供有关样品的信息。
1.拉曼光谱（Raman Spectroscopy）：
原理：拉曼光谱是一种分析技术，基于分子或晶体中的分子振动引起的光子散射现象。
当激光光束通过样品时，其中的分子会散射光子，产生拉曼散射光。
通过分析拉曼散射光的频移，可以获得关于分子振动和结构的信息。
应用：拉曼光谱广泛用于材料科学、化学、生物学等领域，可以用于分析晶体结构、化学成分、分子构型等。
2.透射电镜（Transmission Electron Microscopy，TEM）：
原理：透射电镜是一种高分辨率的显微镜，使用电子束而不是可见光。
样品被穿透的电子束通过样品后，通过透射电镜的透射系统形成高分辨率的图像。
TEM可以显示样品的内部结构，具有极高的分辨率，可以观察纳米级别的细节。
应用：透射电镜主要用于研究材料的微观结构，如晶体结构、纳米颗粒、生物细胞等。
它在纳米科技、材料科学、生物学等领域有广泛的应用。
这两种技术在研究材料时具有互补性。
拉曼光谱提供关于分子振动和结构的信息，而透射电镜则提供关于材料微观结构的高分辨率图像。
结合使用这两种技术，可以更全面地了解材料的性质和结构。
透射电镜的工作原理
透射电镜的工作原理透射电镜（Transmission Electron Microscope，简称TEM）是一种利用电子束来观察样品的微观结构的高分辨率显微镜。
与光学显微镜不同，透射电镜使用的是电子而不是可见光来照射样品，因此能够获得比光学显微镜更高的分辨率。
透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面，下面将详细介绍透射电镜的工作原理。
1. 电子的产生。
透射电镜使用的是电子束来照射样品，因此首先需要产生电子。
电子产生的常用方法是热发射和场发射。
热发射是利用热能使金属表面的电子逃逸而产生电子，而场发射则是利用电场使电子从金属表面逃逸。
在透射电镜中，通常使用的是热发射电子源，即利用钨丝或钨钢合金丝受热后发射电子。
2. 电子的聚焦。
产生的电子束需要经过一系列的聚焦系统，使其成为一个细小的束流，以便能够准确地照射到样品上。
透射电镜的聚焦系统通常包括电子透镜和磁透镜。
电子透镜利用电场来聚焦电子束，而磁透镜则利用磁场来聚焦电子束。
通过合理设计和调节，可以使电子束聚焦到非常小的尺寸，从而获得高分辨率的成像能力。
3. 电子的透射。
经过聚焦系统聚焦后的电子束将照射到样品上，这时的电子束被称为透射电子束。
透射电子束穿过样品时，会与样品中的原子和分子发生相互作用，产生散射和吸收。
透射电镜通过检测透射电子束的变化来获取样品的结构信息。
4. 成像。
透射电镜的成像原理是利用透射电子束与样品相互作用后产生的信号来获取样品的结构信息。
透射电镜通常采用透射电子显微镜来观察样品。
透射电子显微镜通过探测透射电子束的强度和位置来获得样品的结构信息，然后将这些信息转换成图像显示出来。
5. 检测。
透射电镜的检测系统通常包括电子探测器和图像处理系统。
电子探测器用于探测透射电子束的强度和位置，然后将这些信息传输给图像处理系统。
图像处理系统将探测到的信息转换成图像，并进行增强和处理，最终显示在显示屏上供用户观察。
总结来说，透射电镜的工作原理涉及到电子的产生、聚焦、透射、成像和检测等多个方面。
透射电镜的简单原理
透射电镜的简单原理
透射电镜是一种用于观察材料内部结构的显微镜。
其简单原理如下：
1. 电子源：透射电镜使用电子束来照射样品。
电子源通常是一个发射电子的热阴极，例如钨丝。
2. 准直系统：电子束从电子源发射出来后，通过准直系统进行调整，以保持电子束的直线性质和平行性。
准直系统通常包括透镜和磁铁等。
3. 照射样品：经过准直系统调整后的电子束照射到待观察的样品上。
样品可以是薄片或厚块，这取决于所需的观察深度。
4. 样品交叉点：经过样品的电子束会与样品内部原子或分子相互作用。
这些相互作用会导致一部分电子束被散射、吸收或透射。
5. 过滤器：透射电镜使用不同的过滤器来选择散射、吸收和透射电子束。
通过调整过滤器，可以选择只让透射电子束通过。
6. 探测器：透过样品的透射电子束最终到达探测器，例如荧光屏或CCD。
探测器记录下电子束的位置和强度。
7. 数据处理：通过采集和处理探测器的数据，可以形成一个关于样品内部结构的电子图像。
透射电镜的原理包括产生平行且高能的电子束、调整电子束与样品之间的相对位置、选择透射电子束并记录下来。
通过这些原理，透射电镜可以产生高分辨率的样品内部结构图像。

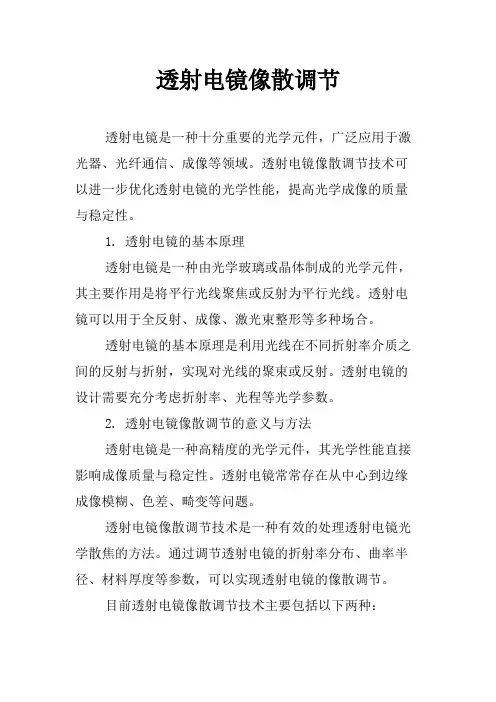

透射电镜像散调节
透射电镜像散调节透射电镜是一种十分重要的光学元件，广泛应用于激光器、光纤通信、成像等领域。
透射电镜像散调节技术可以进一步优化透射电镜的光学性能，提高光学成像的质量与稳定性。
1. 透射电镜的基本原理透射电镜是一种由光学玻璃或晶体制成的光学元件，其主要作用是将平行光线聚焦或反射为平行光线。
透射电镜可以用于全反射、成像、激光束整形等多种场合。
透射电镜的基本原理是利用光线在不同折射率介质之间的反射与折射，实现对光线的聚束或反射。
透射电镜的设计需要充分考虑折射率、光程等光学参数。
2. 透射电镜像散调节的意义与方法透射电镜是一种高精度的光学元件，其光学性能直接影响成像质量与稳定性。
透射电镜常常存在从中心到边缘成像模糊、色差、畸变等问题。
透射电镜像散调节技术是一种有效的处理透射电镜光学散焦的方法。
通过调节透射电镜的折射率分布、曲率半径、材料厚度等参数，可以实现透射电镜的像散调节。
目前透射电镜像散调节技术主要包括以下两种：（1）材料选择和加工方法：选用高精度的材料和加工工艺，可以有效避免透射电镜因材料或制造工艺导致的像散问题。
（2）光学设计和计算方法：采用先进的光学设计软件，精确计算透射电镜各项参数间的关系，实现透射电镜的像散调节。
3. 透射电镜像散调节的实现(i) 参数设计与优化：首先进行透射电镜的参数设计，包括曲率半径、折射率、材料厚度等参数的选择和优化。
(ii) 材料加工与选择：选用高精度的材料和加工工艺，保证透射电镜表面光滑度和质量。
(iii) 光学仿真与分析：使用光学仿真软件对透射电镜进行光学分析和仿真，检验透射电镜的像散调节效果。
(iv) 实验验证与优化：进行实验验证，对透射电镜的光学性能进行评价与优化调整。
4. 透射电镜像散调节的应用透射电镜像散调节技术在各种光电设备、仪器中得到广泛的应用。
例如，透射电镜像散调节技术可以用于激光器的光束整形，提高激光器的光束质量和稳定性。
同时，在成像领域中，透射电镜像散调节技术也可以用于消除透射电镜成像的畸变和色差，提高成像质量和精度。
透射电镜的成像原理及应用
透射电镜的成像原理及应用1. 引言透射电镜是一种使用电子束来成像的仪器。
它的原理是利用电子束通过样品的透射来形成图像，并通过对电子束的探测和处理来获得样品的详细信息。
透射电镜在材料科学、生物学和物理学等领域中有广泛的应用。
2. 成像原理透射电镜的成像原理基于电子的波粒二象性，即电子既具备粒子特性又具备波动特性。
在透射电镜中，电子从电子枪中发射出来，经过加速和聚焦，形成一束射线。
这束射线通过样品后，与样品中原子和电子相互作用，发生散射和透射现象。
电子的散射会导致图像的模糊和失真，因此透射电镜通常使用薄样品来减小散射效应。
在样品的背面或透射电镜的显微镜中，放置有一个焦平面衍射器。
这个衍射器可以将透射电子的波动性转化为干涉和衍射现象，从而产生有关样品的结构信息。
这些信息通过探测器进行收集，然后通过图像处理算法生成成像结果。
3. 应用领域透射电镜在材料科学、生物学和物理学等领域有广泛的应用。
以下列举了一些常见的应用领域：3.1 材料科学透射电镜在材料科学中的应用主要用于研究材料的微观结构和性能。
通过透射电镜，可以观察和分析材料中的晶体结构、晶界、缺陷和纳米结构等。
这些信息对于材料的设计、开发和性能优化非常重要。
3.2 生物学透射电镜在生物学中的应用主要用于研究生物样品的内部结构和功能。
通过透射电镜，可以观察和分析细胞器、蛋白质和核酸等生物分子的结构。
透射电镜还可以用于研究病原体、病毒和细菌等微生物的形态和生命周期。
3.3 物理学透射电镜在物理学领域中的应用涵盖了多个子领域。
在凝聚态物理学中，透射电镜可用于研究材料的电子结构、能带和费米面等特性。
在量子力学领域，透射电镜可用于研究电子的量子行为，如量子隧穿、波函数干涉和波粒二象性等。
3.4 其他领域透射电镜还在化学、地球科学和纳米技术等领域中有应用。
在化学中，透射电镜可用于研究化学反应的过程和产物。
在地球科学中，透射电镜可用于分析地质样品的矿物组成和结构。
透射电镜分析
透射电镜分析透射电镜是一种常用的材料表征技术，广泛应用于材料科学、生物医学和纳米技术领域。
透射电镜通过电子束的透射来观察样品的内部结构和成分。
本文将介绍透射电镜的原理、仪器结构、操作流程以及在材料科学领域的应用。
透射电镜利用高能电子束穿透样品，通过电子束与样品相互作用的方式，获取样品的内部信息。
与光学显微镜不同，透射电镜具有更高的空间分辨率，可以观察到更细小的结构细节。
同时，透射电镜具有较高的成分分辨率，可以确定材料的化学组成。
透射电镜主要由电子源、透镜系统、样品台和检测器组成。
电子源产生高能电子束，透镜系统对电子束进行聚焦和调节，样品台用于支撑样品并调节其位置，检测器用于接收透射电子并将其转化为图像信号。
在进行透射电镜观察时，首先需要制备适合的样品。
通常，样品要求薄至几个纳米至几十纳米的厚度，以保证电子束的穿透能力。
其次，样品需要通过切片技术制备成透明薄片或通过离子薄化技术获得适当厚度的样品。
制备好的样品被放置在透射电镜的样品台上，并进行位置调节以获得最佳的观察效果。
在透射电镜观察中，可以使用不同的探测模式来获取样品的信息。
例如，原子级分辨透射电镜（HRTEM）可以获得材料的晶体结构信息，高角度透射电子显微镜（HAADF-STEM）可以获得材料的成分信息。
透射电子衍射（TED）可以用于分析晶体的结晶方式和晶格参数。
透射电镜在材料科学领域有着广泛的应用。
首先，透射电镜可以用于研究材料的微观结构和相变行为。
例如，通过观察材料的晶体结构和缺陷，可以了解材料的力学性能和导电性能。
其次，透射电镜可以用于研究材料的纳米结构和纳米尺度现象。
由于透射电镜具有很高的分辨率，可以观察到纳米颗粒、纳米线和二维材料等纳米结构的形貌和性质。
此外，透射电镜还可以用于观察生物样品的超微结构，为生物学研究提供重要的信息。
总之，透射电镜是一种强大的材料表征技术，具有高分辨率和高成分分辨率的优势。
它在材料科学、生物医学和纳米技术等领域发挥着重要作用。
化学物质的透射电镜
化学物质的透射电镜透射电镜是一种常用的分析工具，特别是在化学领域。
它利用电子束照射样品，通过观察电子透射的方式来研究物质的结构和性质。
本文将介绍透射电镜的原理、应用以及在化学物质研究中的重要作用。
一、透射电镜的原理透射电镜的原理基于电子的波粒二象性。
电子具有波动性质，与光的波动性质相似。
通过将电子束聚焦到很小的直径上，并使其通过样品，探测样品中透射电子的强弱，可以了解样品的结构和成分。
二、透射电镜的应用1. 结构研究：透射电镜可以用来研究材料的晶体结构和外形。
通过观察透射的电子的衍射图案，可以确定晶体的晶胞参数、晶面指数等信息。
同时，透射电镜还可以观察到有关晶格缺陷、原子排列和晶界等结构信息。
2. 成分分析：透射电镜可以通过观察透射电子的吸收和散射情况，来确定样品的成分。
利用不同化学物质对电子的散射和吸收的差异，可以获得样品的能谱图像，进而分析样品中的元素种类和含量。
3. 形貌观察：透射电镜还可以用来观察化学物质的形貌。
通过调节电子束的聚焦和透射模式，可以观察到样品的表面形貌以及微观结构，如纳米颗粒、薄膜厚度等。
三、透射电镜在化学研究和应用中的作用1. 新材料研发：透射电镜在新材料研发中起到了重要作用。
通过观察材料的晶格结构、成分分布和缺陷情况，可以帮助科学家们设计和合成具有特定性能的新材料。
2. 催化剂研究：催化剂在化学反应中起到了关键作用。
透射电镜可以用来研究催化剂的结构和活性中心，以及催化剂与反应物之间的相互作用，从而优化催化剂的性能和效率。
3. 纳米材料研究：纳米材料因其独特的物理和化学性质而备受关注。
透射电镜可以观察到纳米材料的形貌和结构信息，帮助了解纳米颗粒的生长机理、表面活性和物理化学性质。
4. 生物化学研究：透射电镜在生物化学领域中也有广泛的应用。
它可以用来观察生物大分子的结构和形貌，如蛋白质、核酸等，对于研究其功能和生物活性具有重要意义。
综上所述，透射电镜在化学物质研究中扮演着重要角色。
透射电子显微镜的原理及应用
透射电子显微镜的原理及应用一．前言人的眼睛只能分辨1/60度视角的物体，相当于在明视距离下能分辨0.1mm 的目标。
光学显微镜通过透镜将视角扩大，提高了分辨极限，可达到2000A 。
光学显微镜做为材料研究和检验的常用工具，发挥了重大作用。
但是随着材料科学的发展，人们对于显微镜分析技术的要求不断提高，观察的对象也越来越细。
如要求分表几十埃或更小尺寸的分子或原子。
一般光学显微镜，通过扩大视角可提高的放大倍数不是无止境的。
阿贝（Abbe ）证明了显微镜的分辨极限取决于光源波长的大小。
在一定波长条件下，超越了这个极限度，在继续放大将是徒劳的，得到的像是模糊不清的。
图1-1（a ）表示了两个点光源O 、P 经过会聚透镜L ，在平面上形成像O ，、P ，的光路。
实际上当点光源透射会聚成像时，由于衍射效应的作用在像平面并不能得到像点。
图1-1（b ）所示，在像面上形成了一个中央亮斑及周围明暗相间圆环所组成的埃利斑（Airy ）。
图中表示了像平面上光强度的分布。
约84%的强度集中在中央亮斑上。
其余则由内向外顺次递减，分散在第一、第二……亮环上。
一般将第一暗环半径定义为埃利斑的半径。
如果将两个光源O 、P 靠拢，相应的两个埃利斑也逐渐重叠。
当斑中心O ，、P ，间距等于案例版半径时，刚好能分辨出是两个斑，此时的光点距离d 称为分辨本领，可表示如下：αλsin 61.0d n = （1-1） 式中，λ为光的波长，n 为折射系数，α孔径半角。
上式表明分辨的最小距离与波长成正比。
在光学显微镜的可见光的波长条件下，最大限度只能分辨2000A 。
于是，人们用很长时间寻找波长短，又能聚焦成像的光波。
后来的X 射线和γ射线波长较短，但是难以会聚聚焦。
1924年德布罗（De Broglie ）证明了快速粒子的辐射，并发现了一种高速运动电子，其波长为0.05A 。
，这比可见的绿光波长短十万倍！又过了两年布施（Busch ）提出用轴对称的电场和磁场聚焦电子线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透射电镜的原理和应用
透射电镜（Transmission Electron Microscope，简称TEM）是一种使用电子束来对物质进行成像和分析的先进仪器。
相对于光学显微镜，透射电镜的分辨率更高，可以观察到更小尺寸的物体和更细微的细节。
下文将详细介绍透射电镜的原理和应用。
一、原理
透射电镜的工作原理基于电子的波粒二象性。
当高速电子束穿过薄样品时，电子与样品原子发生散射或透射，这些散射和透射电子可以通过其中一种方式被聚焦后投射到屏幕上形成影像。
透射电镜的主要组成部分包括电子源、电子透镜系统、样品台、检测器和成像系统。
2.电子透镜系统：透射电镜中使用的电子透镜系统包括凸透镜、凹透镜和电磁透镜等，用于聚焦和控制电子束的路径。
3.样品台：样品台用于固定和支持待观察的样品。
在样品台上放置薄到几十纳米的切片样品，以便电子束能够透过。
4.检测器：透射电镜中常用的检测器包括透射电子探测器（TED）、散射电子探测器（SED）和能量散射光谱仪（EDS）等。
TED用于接收透射电子并产生明亮的影像，SED用于检测和分析散射电子的信息，EDS用于分析样品中的元素组成。
5.成像系统：透射电镜的成像系统包括投影屏幕、摄像机和电子显微图像处理设备。
通过调整电子透镜系统，可以将电子束上的信息转换成实时图像并显示在投影屏幕上。
二、应用
透射电镜在材料科学、生物科学、纳米科学等领域有广泛的应用。
以
下是透射电镜的几个主要应用。
1.结构表征：透射电镜可以用于观察材料的结构和形貌。
它能够提供
高分辨率的图像，揭示物质的晶体结构、晶体缺陷、晶界和相界等微观结
构信息。
2.成分分析：透射电镜结合能量散射光谱仪（EDS）可以分析样品中
元素的组成。
EDS通过测量样品上散射电子的能量，确定样品中元素的成
分和含量。
3.纳米材料研究：透射电镜可以研究和制备纳米尺寸的材料。
通过观
察和测量纳米材料的形貌、尺寸和结构，可以了解纳米材料的特性和性能，并指导纳米材料的设计和合成。
4.生物学研究：透射电镜在生物学研究中被广泛应用。
它可以观察生
物细胞、组织和分子的结构，如细胞器、蛋白质和核酸等。
透射电镜还可
以用于研究病毒、细菌和其他微生物的结构和形态。
5.界面和纳米器件研究：透射电镜可以用于研究界面和纳米器件的结构、形貌和性能。
如研究集成电路中的金属线、纳米颗粒的形成和生长机
制等。
总之，透射电镜是一种强大的工具，可以提供高分辨率和高灵敏度的
成像和分析能力。
它在材料科学、生物科学和纳米科学等领域有广泛的应用，为研究者提供了研究微观世界的窗口，对于科学研究和技术发展具有
重要影响。
