石墨聚氨酯的应力应变曲线
pa66的应力应变曲线

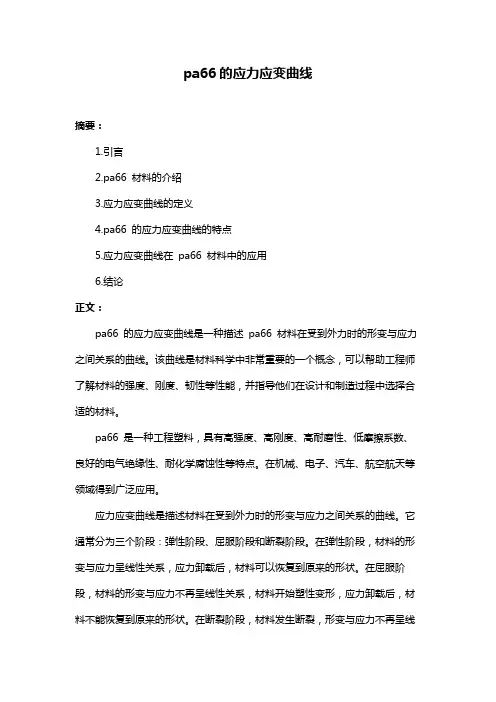

pa66的应力应变曲线摘要：1.引言2.pa66 材料的介绍3.应力应变曲线的定义4.pa66 的应力应变曲线的特点5.应力应变曲线在pa66 材料中的应用6.结论正文：pa66 的应力应变曲线是一种描述pa66 材料在受到外力时的形变与应力之间关系的曲线。
该曲线是材料科学中非常重要的一个概念，可以帮助工程师了解材料的强度、刚度、韧性等性能，并指导他们在设计和制造过程中选择合适的材料。
pa66 是一种工程塑料，具有高强度、高刚度、高耐磨性、低摩擦系数、良好的电气绝缘性、耐化学腐蚀性等特点。
在机械、电子、汽车、航空航天等领域得到广泛应用。
应力应变曲线是描述材料在受到外力时的形变与应力之间关系的曲线。
它通常分为三个阶段：弹性阶段、屈服阶段和断裂阶段。
在弹性阶段，材料的形变与应力呈线性关系，应力卸载后，材料可以恢复到原来的形状。
在屈服阶段，材料的形变与应力不再呈线性关系，材料开始塑性变形，应力卸载后，材料不能恢复到原来的形状。
在断裂阶段，材料发生断裂，形变与应力不再呈线性关系。
pa66 的应力应变曲线具有以下特点：在弹性阶段，pa66 的应力应变曲线较为平缓，表明pa66 材料的弹性模量较高，具有较好的弹性变形能力。
在屈服阶段，pa66 的应力应变曲线呈现出较大的塑性变形能力，表明pa66 材料具有较好的韧性和延展性。
在断裂阶段，pa66 的应力应变曲线呈现出较高的强度和刚度，表明pa66 材料具有较好的抗拉强度和抗弯强度。
应力应变曲线在pa66 材料的应用中具有重要作用。
在设计和制造过程中，工程师可以根据应力应变曲线选择合适的材料，以满足工程需求。
例如，在需要高强度和刚度的应用中，可以选择应力应变曲线呈现出高强度和刚度的材料。
在需要良好韧性和延展性的应用中，可以选择应力应变曲线呈现出较大塑性变形能力的材料。
总之，pa66 的应力应变曲线是一种描述pa66 材料在受到外力时的形变与应力之间关系的曲线，对于工程师了解材料的强度、刚度、韧性等性能具有重要作用。
温度对聚氨酯泡沫力学性能的影响

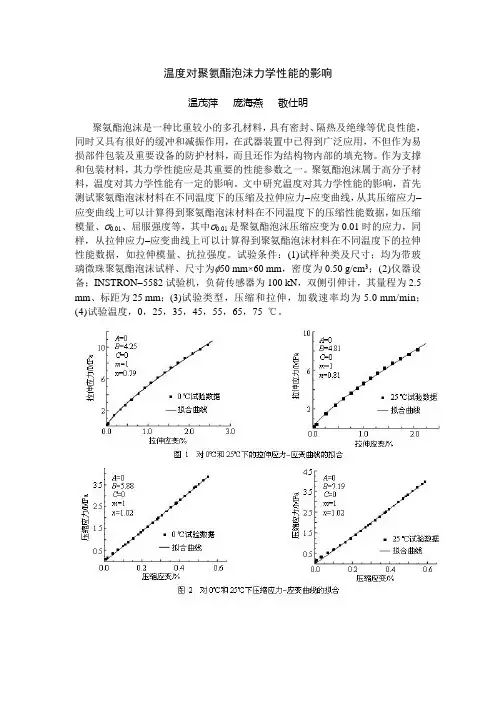

温度对聚氨酯泡沫力学性能的影响温茂萍庞海燕敬仕明聚氨酯泡沫是一种比重较小的多孔材料，具有密封、隔热及绝缘等优良性能，同时又具有很好的缓冲和减振作用，在武器装置中已得到广泛应用，不但作为易损部件包装及重要设备的防护材料，而且还作为结构物内部的填充物。
作为支撑和包装材料，其力学性能应是其重要的性能参数之一。
聚氨酯泡沫属于高分子材料，温度对其力学性能有一定的影响。
文中研究温度对其力学性能的影响，首先测试聚氨酯泡沫材料在不同温度下的压缩及拉伸应力-应变曲线，从其压缩应力–应变曲线上可以计算得到聚氨酯泡沫材料在不同温度下的压缩性能数据，如压缩模量、σ0.01、屈服强度等，其中σ0.01是聚氨酯泡沫压缩应变为0.01时的应力，同样，从拉伸应力–应变曲线上可以计算得到聚氨酯泡沫材料在不同温度下的拉伸性能数据，如拉伸模量、抗拉强度。
试验条件：(1)试样种类及尺寸；均为带玻璃微珠聚氨酯泡沫试样、尺寸为φ50 mm×60 mm，密度为0.50 g/cm3；(2)仪器设备；INSTRON-5582试验机，负荷传感器为100 kN，双侧引伸计，其量程为2.5 mm、标距为25 mm；(3)试验类型，压缩和拉伸，加载速率均为5.0 mm/min；(4)试验温度，0，25，35，45，55，65，75 ℃。
从试验结果看，聚氨酯泡沫的拉伸、压缩力学性能均随温度增加而下降，因此聚氨酯泡沫材料力学性能对温度比较敏感，采用下式所示的Johnson热黏塑性本构方程对试验结果进行拟合，]1)[ln1)((*mn TCBA-++=εεεσ其中A，B，C，n，m是材料常数，ε ，0ε 分别为试验应变和准静态加载时试样的平均应变速率，本文中ε /0ε =1，T*是定义为下式的无量纲温度：T*=(T-T r)/(T m-T r)，T m，T r分别为20 ℃和120 ℃。
采用这一本构模型对聚氨酯泡沫在不同温度下的拉伸、压缩应力-应变曲线进行了拟合，拟合曲线以及得到的材料常数分别如图1，2所示。
聚氨酯固化应力测试-概述说明以及解释

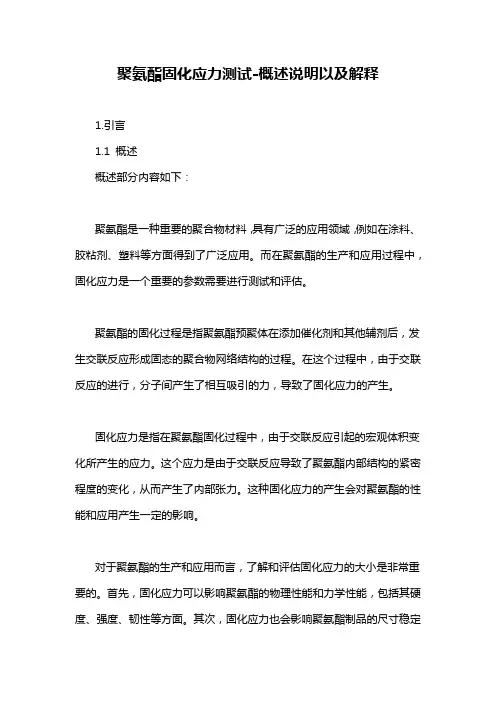

聚氨酯固化应力测试-概述说明以及解释1.引言1.1 概述概述部分内容如下：聚氨酯是一种重要的聚合物材料，具有广泛的应用领域，例如在涂料、胶粘剂、塑料等方面得到了广泛应用。
而在聚氨酯的生产和应用过程中，固化应力是一个重要的参数需要进行测试和评估。
聚氨酯的固化过程是指聚氨酯预聚体在添加催化剂和其他辅剂后，发生交联反应形成固态的聚合物网络结构的过程。
在这个过程中，由于交联反应的进行，分子间产生了相互吸引的力，导致了固化应力的产生。
固化应力是指在聚氨酯固化过程中，由于交联反应引起的宏观体积变化所产生的应力。
这个应力是由于交联反应导致了聚氨酯内部结构的紧密程度的变化，从而产生了内部张力。
这种固化应力的产生会对聚氨酯的性能和应用产生一定的影响。
对于聚氨酯的生产和应用而言，了解和评估固化应力的大小是非常重要的。
首先，固化应力可以影响聚氨酯的物理性能和力学性能，包括其硬度、强度、韧性等方面。
其次，固化应力也会影响聚氨酯制品的尺寸稳定性，例如在制作聚氨酯制品时，固化应力的释放可能导致制品发生变形或开裂。
因此，对固化应力进行测试和评估，可以帮助生产厂家和用户更好地了解和控制聚氨酯的性能和应用范围。
本文将重点介绍聚氨酯固化应力测试的方法和过程，并分析固化应力对聚氨酯性能的影响。
通过对固化应力的研究，可以进一步优化聚氨酯的制备工艺，提高其性能和稳定性，并拓展其在各个领域的应用前景。
1.2 文章结构本文将按照以下结构进行论述：第一部分是引言。
该部分首先对聚氨酯固化应力测试进行概述，介绍其研究背景和意义。
随后，阐述本文的目的，即通过研究聚氨酯固化应力的产生机制和测试方法，探讨其在实际应用中的重要性。
最后，给出了整篇文章的结构安排。
第二部分是正文。
首先，介绍了聚氨酯固化过程的基本原理和关键步骤。
在聚氨酯的固化过程中，化学反应会导致物质的体积变化，进而产生内部应力。
因此，接下来的内容将重点讨论固化应力的产生机制，分析影响固化应力的因素，以及固化应力与材料性能之间的关系。
聚合物应力—应变曲线测定
δj
σ,σ′
δu
σ′
弹性强度 刚性
′ σ sp
E = σ ′/δ
σ yp′
σ yp
σu
σ u′
σ
回弹性 = u = (σ ′ ) 2 / 2 E yp 塑性强度
′ σu
δ+
延性= δ f (100%)
ε ,δ
韧性 T = ∫0 σ ′dδ
1 0
应变仪
三.实验仪器
1.聚苯乙烯（PS）DIN标准双叉型 试样3根。 2.聚丙烯（PP）DIN标准双叉型试 样3根。
二.实验原理
拉伸试验是在规定的试验温度、湿度和速度的条件下，对 标准试样沿其纵轴方向施加拉伸载荷，直到试样被拉断为止。
P
拉伸时，试样在纵轴方向所受到的标准应力σ为:
σ = P / A0
L0
∆L
试样的伸长率即应变ε为 :
( MPa )
ε = ∆L / l0
(100%)
P
上式中P为拉伸载荷；A0为试样的初始截面 ;L0为试样标定 线间的初始长度；△L为拉伸后标定线长度的增长量。
五.数据处理
1. 根据电子拉力机绘出的PS，PP拉伸曲线，比较和鉴别 它们的性能特征。 2. 根据PP的载荷—伸长曲线、逐点计其σ ,
ε ,σ / ε ;
σ = P / A0 ε = ∆L / L0 σ ′ = σ (1 + ε ) J = ln(1 + ε )
(MPa ) (100%) (MPa ) (100%)
典型的聚合物拉伸应力—应变曲线如图所示:
弹性区 塑性区
屈服点
屈服点 之前是 弹性区
屈服点 之后是 塑性区
0
图1 典 型 聚 合 物 拉 伸 应 力 -应 变 曲 线 图
非结晶 轻度结晶 高度结晶高聚物的应力应变曲线

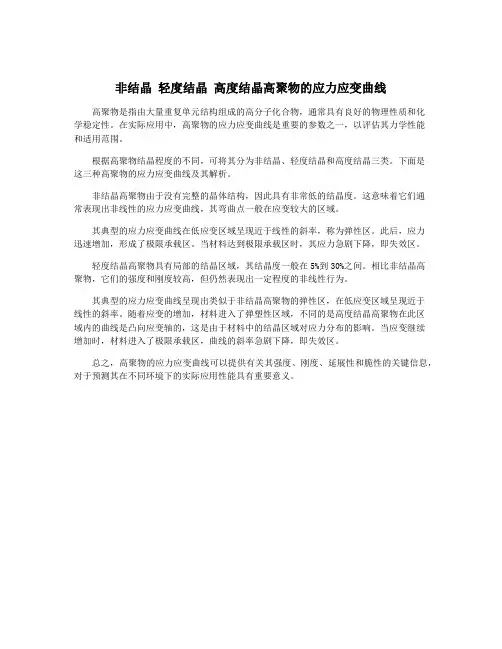

非结晶轻度结晶高度结晶高聚物的应力应变曲线
高聚物是指由大量重复单元结构组成的高分子化合物，通常具有良好的物理性质和化
学稳定性。
在实际应用中，高聚物的应力应变曲线是重要的参数之一，以评估其力学性能
和适用范围。
根据高聚物结晶程度的不同，可将其分为非结晶、轻度结晶和高度结晶三类。
下面是
这三种高聚物的应力应变曲线及其解析。
非结晶高聚物由于没有完整的晶体结构，因此具有非常低的结晶度。
这意味着它们通
常表现出非线性的应力应变曲线，其弯曲点一般在应变较大的区域。
其典型的应力应变曲线在低应变区域呈现近于线性的斜率，称为弹性区。
此后，应力
迅速增加，形成了极限承载区。
当材料达到极限承载区时，其应力急剧下降，即失效区。
轻度结晶高聚物具有局部的结晶区域，其结晶度一般在5%到30%之间。
相比非结晶高
聚物，它们的强度和刚度较高，但仍然表现出一定程度的非线性行为。
其典型的应力应变曲线呈现出类似于非结晶高聚物的弹性区，在低应变区域呈现近于
线性的斜率。
随着应变的增加，材料进入了弹塑性区域，不同的是高度结晶高聚物在此区
域内的曲线是凸向应变轴的，这是由于材料中的结晶区域对应力分布的影响。
当应变继续
增加时，材料进入了极限承载区，曲线的斜率急剧下降，即失效区。
总之，高聚物的应力应变曲线可以提供有关其强度、刚度、延展性和脆性的关键信息，对于预测其在不同环境下的实际应用性能具有重要意义。
聚合物的应力应变曲线详解演示文稿
聚合物应力 —应变曲线
模量 （刚性）
低
低
高
高
高
应 屈服应力 力 （强度）
低
低
高
高
高
应 变 曲
极限强度 （强度）
低
中
高
高
线 断裂伸长 特 （延性）
中等 按屈服应力
低
中
高
点 应力应变曲
线下面积
小
中
小
中
大
（韧性）
第二十九页，共96页。
❖ 例子
聚合物 力学类
型
聚合物 应力 —应变 曲线
软而弱
软而韧
硬而脆 硬而强 硬而韧
❖ 例子： 1. PS制品很脆，一敲就碎（脆性） 2. 尼龙制品很坚韧，不易变形，也不易破碎（韧性） 3. 轻度交联的橡胶拉伸时，可伸长好几倍，力解除后基本
恢复原状（弹性） 4. 胶泥变形后，却完全保持新的形状（粘性） ❖ 力学性对温度和时间有强烈的信赖性。造成以上特点的
原因：归结为聚合物的长链分子结构。
第二十三页，共96页。
❖ (5) 球晶大小
第二十四页，共96页。
❖ (6) 结晶度
第二十五页，共96页。
3.晶态聚合物的应力一应变曲线
整个曲线可分为三个阶段： 到y点后，试样截面开始变得不
均匀，出现 “细颈”。
晶态聚合物“冷拉”的原因：
•Tm以下，冷拉：拉伸成颈（球晶中片晶 的变形）
•非晶态：Tg以下冷拉，只发生分子链 的取向 •晶态：Tm以下，发生结晶的破坏，取 向，再结晶过程，与温度、应变速率、 结晶度、结晶形态有关。
第四页，共96页。
应变 应力
张应变： l l0 l0
真应变：
PORON 压缩型变参考数据
PORON® 聚氨酯压缩变形应力曲线数据
变形%
PRODUCT 15-06021 15-06030 15-06039 92-25031 92-20081 92-15125 60-25062 60-20031 60-15250 50-30045 50-30017 50-20125 50-15375 41-30045 41-20093 40-30045 40-30031 40-20062 40-15250 30-25035 30-20062 30-15375 1 0.07 0.07 0.13 0.27 0.26 0.23 1.55 1.35 3.06 2.04 1.35 1.59 1.22 1.10 1.23 1.28 1.39 1.22 0.96 0.77 0.64 0.30 2 0.10 0.11 0.21 0.61 0.53 0.38 5.48 4.44 7.13 4.67 2.40 3.19 2.59 2.12 2.31 3.03 3.05 2.11 1.64 1.36 1.05 0.63 3 0.12 0.15 0.27 1.00 0.80 0.55 11.38 8.87 11.11 7.74 4.16 4.69 3.86 3.40 3.44 5.02 4.92 2.99 2.28 2.00 1.46 0.86 4 0.15 0.18 0.33 1.35 1.08 0.71 17.71 13.60 14.75 10.93 6.28 6.16 5.01 4.91 4.51 7.22 6.95 3.82 2.85 2.61 1.87 1.13 5 0.16 0.20 0.38 1.70 1.28 0.85 24.01 18.28 17.94 14.10 8.46 7.52 6.04 6.50 5.53 9.45 8.97 4.59 3.37 3.22 2.29 1.34 6 0.17 0.23 0.40 2.04 1.51 0.98 30.21 22.74 20.67 17.23 10.73 8.79 6.91 8.19 6.55 11.66 10.98 5.28 3.83 3.81 2.62 1.52 7 0.19 0.25 0.43 2.32 1.71 1.11 36.26 26.95 22.95 20.26 13.01 9.94 7.61 9.82 7.45 13.84 12.94 5.89 4.16 4.36 2.94 1.64 8 0.21 0.26 0.45 2.61 1.87 1.22 42.15 30.86 24.75 23.17 15.16 10.96 8.23 11.43 8.33 16.02 14.79 6.41 4.47 4.88 3.24 1.77 9 0.22 0.28 0.47 2.89 2.06 1.30 47.85 34.42 26.08 25.95 17.31 11.85 8.67 13.02 9.10 18.03 16.52 6.87 4.67 5.36 3.45 1.87 10 0.25 0.30 0.48 3.17 2.20 1.36 53.25 37.66 27.23 28.49 19.27 12.58 8.99 14.51 9.79 19.94 18.14 7.25 4.87 5.77 3.67 1.98 11 0.25 0.31 0.50 3.38 2.33 1.43 58.43 40.51 28.25 30.84 21.14 13.19 9.28 15.94 10.39 21.71 19.60 7.56 5.00 6.12 3.79 2.07 12 0.26 0.32 0.51 3.55 2.43 1.45 63.20 42.98 29.15 32.99 22.88 13.69 9.49 17.25 10.94 23.33 20.85 7.84 5.13 6.44 3.94 2.12 13 0.27 0.32 0.52 3.70 2.49 1.50 67.55 45.10 30.07 34.91 24.38 14.17 9.71 18.49 11.44 24.82 21.95 8.09 5.22 6.72 4.04 2.22 14 0.28 0.33 0.54 3.84 2.57 1.54 71.47 46.92 30.93 36.64 25.87 14.52 9.89 19.66 11.91 26.18 22.96 8.32 5.37 6.97 4.18 2.28 15 0.29 0.34 0.55 3.96 2.64 1.55 75.02 48.53 31.74 38.18 27.06 14.86 10.07 20.71 12.35 27.42 23.90 8.52 5.48 7.20 4.29 2.34 16 0.31 0.35 0.57 4.08 2.68 1.55 78.19 49.97 32.54 39.63 28.24 15.19 10.24 21.72 12.78 28.60 24.73 8.71 5.63 7.40 4.38 2.41 17 0.33 0.35 0.57 4.17 2.74 1.59 81.11 51.22 33.29 41.00 29.33 15.49 10.41 22.69 13.22 29.72 25.54 8.92 5.72 7.63 4.48 2.44 18 0.33 0.37 0.58 4.27 2.80 1.63 83.84 52.45 34.04 42.30 30.39 15.78 10.59 23.61 13.64 30.84 26.29 9.12 5.83 7.84 4.58 2.50 19 0.34 0.38 0.59 4.37 2.86 1.65 86.41 53.64 34.74 43.57 31.43 16.09 10.76 24.56 14.08 31.91 27.04 9.28 5.91 8.05 4.70 2.58 20 0.35 0.40 0.61 4.51 2.91 1.68 88.93 54.84 35.44 44.81 32.45 16.39 10.96 25.52 14.53 33.00 27.78 9.45 6.06 8.23 4.79 2.62
固体聚合物的应力-应变曲线类型
固体聚合物的应力-应变曲线类型
在应力-应变试验中，以某一给定的应变速率对试样施加负荷，直到试样断裂为止。
这类试验大多采用拉伸方式。
所以明确些说，是拉伸应力－应变试验。
应力-应变曲线可以得出材料的以下参数：杨氏模量，极限伸长度和抗张强度。
根据断裂前是否发生屈服来判断材料是延性还是脆性，由曲线下的面积还可求出断裂功。
初始阶段的斜率(oa线)即为初始模量E。
随着应变的增大，应力出现明显的极大值或拐点f，常称之为屈服点；越过屈服点后，bc段的斜率称为屈服后的模量。
继续增大应变，出现明显的应变硬化现象，de段的斜率称为增强模量。
屈服点到出现增强现象之间的应变(即fj线段长度)称为增强模量位移。
最后在g点发生断裂，称gk为断裂强度，ok为断裂伸长。
ogk 线所包围的面积等于断裂功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石墨聚氨酯的应力应变曲线
石墨聚氨酯是一种具有优异性能的高性能复合材料，其应力应变曲线是描述材料在受力作用下的应变和应力之间关系的曲线。
这种曲线通常是材料力学性能的重要指标，可以从多个角度来分析和描述。
首先，石墨聚氨酯的应力应变曲线通常会显示出线性阶段和非线性阶段。
在低应力范围内，石墨聚氨酯的应力应变曲线呈线性关系，这意味着材料在这个范围内遵循胡克定律，即应力与应变成正比。
这个阶段通常被称为材料的弹性阶段，也是材料的线性变形阶段。
随着应力的增加，石墨聚氨酯会进入非线性阶段，这时应力应变曲线呈现出曲线趋势。
这表示材料开始发生塑性变形，应变增加的速率不再与应力成正比。
在这个阶段，材料可能会出现应变硬化或应变软化的现象，取决于材料的具体性质和组成。
另外，石墨聚氨酯的应力应变曲线还会显示出材料的屈服点和断裂点。
屈服点是材料在受到一定应力后开始出现塑性变形的临界点，通常在曲线的起始部分。
而断裂点则是材料在承受极限应力后
发生断裂的点，通常是曲线的终点。
总的来说，石墨聚氨酯的应力应变曲线是一个重要的材料力学性能指标，可以从线性阶段、非线性阶段、屈服点和断裂点等多个角度来分析和描述材料在受力作用下的行为特性。
这些信息对于工程设计和材料选择都具有重要意义。
