综合布线工具介绍
综合布线器材和工具
图4-39 电工工具箱及工具
2．线盘
用于长距离旳电源线盘接电，线盘
长度有20米、30米、50米等型号。
图4-40电源线盘
3．充电起子
充电起子，既可当螺丝刀又能用作
电钻，特殊情况下以充电电池作为动力
电源。
配合各式通用旳六角工具头能够拆卸
材，分为6类、超5类、3类，且有屏蔽和非 屏蔽之分。信息模块如图3-13所示。
图3-13 信模块
信息模块满足T-568A超五类传播原则， 符合T568A和T568B线序，合用于设备间与 工作区旳通讯插座连接。
3.2.6 面板、底盒
1．面板
常用面板分为单口面板和双口面板，面板 外型尺寸符合国标86型、120型。
管槽系统旳安装质量，一般取决于技
术，也取决于施工工具，掌握这些工具 旳使用是确保工程质量旳条件之一。
2.1电工与电动工具
1．电工工具箱
布线施工中必备旳工具,一般涉及有: 钢丝钳、尖嘴钳、斜口钳、剥线钳、一 字螺丝批、十字螺丝批、测电笔、电工 刀、电工胶带、活扳手、呆扳手、卷尺、 铁锤、凿子、斜口凿、钢锉、钢锯、电 工皮带、工作手套等。
现已广泛应用于安放布线配线设备、
计算机网络设备、通信设备、系统控制
设备等。一般将内宽为19英寸旳机柜称
为原则机柜。
原则机柜构造简洁，主要涉及基本
框架、内部支撑系统、布线系统和散热
通风系统。19英寸原则机柜外型有宽度、
高度、深度3个参数。
机柜旳物理宽度常见旳产品为
600mm和800mm两种，高度一般为0.7～
（5）桥架装置应有可靠接地。长距离 旳电缆桥架每隔30-50米接地一次。
（6）桥架在室外安装时应有其顶层加 装保护罩，预防日晒雨淋。
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
综合布线常用器材
超五类配线架
通信跳线架 通信跳线架与配线架作用相同，都是为了防止长时间的插拔，导
致接口的松动和损坏。因此使用跳线架和配线架解决设备间的连
接问题。
不同的是，通信跳线架主要用于语音配线系统。一般采用110配线
架，主要是上级程控交换机过来的接线与到桌面终端的语音信息
点连接线之间的连线和跳线部分。
（1）25对跳线架 25对跳线架满足T-568A超五类传输标准，符合 T568A和T568B线序，适用于设备间的水平布线或设备 端接，以及集中点的互配端接，如图4-50所示。 （2）50对跳线架 50对跳线架与25对跳线架具有相同的作用，但是 承载的信息量却是25对跳线架的一倍，如图4-51所示。
2）SC连接器和跳线：
ST连接器从外形来看是圆形的
SC连接器从外形来看是方形的
网络机柜 机柜是存放设备和线缆交接地方。标准U机柜以U为单位区分（ 1U=44.45mm）。 标准的机柜为：内部安装宽度19in，机柜宽度为600mm，一 般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。 具体规格见表所示：
常用综合布线专用工具 （1）RJ45口网络压线钳：用于压接RJ45水晶头，辅助作用是剥 线 （2）单口网络打线钳：主要用于跳线架打线。打线时应注意 打线刀头是否良好；打线时应对正模块，快速打下，并且用力适 当；打线刀头属于易耗品，刀头裁线次数≤1000次，超过使用次 数后需要及时更换。
图4-70 RJ45口压线钳 图4-71 单口打线钳
上下对应的8组指示灯会按照1-8顺序轮流重复闪烁。 如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
插口中，观察测试仪指示灯闪烁顺序，如果跳线线序和压接正确时，
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
史上最全的综合布线辅材与工具大全
钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。无缝钢管在 综合布线系统中使用较少，只有在诸如管路引入屋内承爱极大的压力时的一 些特殊场合在短距离内采用。暗敷管路系统中常用的钢管为焊接钢管。
钢管按壁厚不同分为普通钢管（水压实验压力为 2.5MPa）、加厚钢管 （水压实验压力为 3MPa）和薄壁钢管（水压实验为 2MPa）。普通钢管和加 厚钢管统称为水管，有时简称为厚管。薄壁钢管又简称薄管或电管。这两种 规格在综合布线系统中都有使用。由于水管的管壁较厚，机械强度高，主要 用在垂直主干上升管路、房屋底层或受压力较大的地段；有时也用于屋内线 缆的保护管，它是最普遍使用的一种管材。电管因管壁较薄承受压力不能太 大，常用于屋子内吊顶中的暗敷管路，以减轻管路的重量，所以使用也很广 泛。
2、塑料管
塑料管是由树脂、稳定剂、润滑剂及填加剂配制挤塑成型。目前用于电 信线缆护套管的主要有以下产品：聚氯乙烯管材（PVC- U 管）、高密聚乙 烯管材（HDPE 管）、双壁波纹管、子管、铝塑复合管、硅芯管和混凝土管 等。综合布线系统中通常采用的是软、硬聚氯乙烯管，且是内、外壁光滑的 实壁塑料管。室外的建筑群主干布线子系统采用地下通信电缆管道时，其管 材除主要选用混凝土管（又称水泥管）外，目前较多采用的是内外壁光滑的 软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚 乙烯管（HDPE）双壁波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配0料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高高与中中带资资负料料荷试试下卷卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并中3试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
综合布线器材与安装工具介绍
33
• 桥架的安装可因地制宜。其安装的范围如下：
– ①在管道上架空敷设； – ②楼板和梁下吊装；
– ③室内外墙壁、柱壁、露天立柱和支墩、隧道、电 缆沟壁上侧装。
Company Confidential
34
• 3．桥架尺寸选择与计算
• 电缆桥架的高（h）和宽（b）之比一般为1:2。各类型的桥架标 准长度为2m/根。桥架板厚度标准为1.5—2.5mm间，实际产品厚 度为0.8-1.2mm。
• （4）桥架水平敷设时，桥架之间的连接头应尽量设置在跨距 的1/4左右处。
• （5）桥架装置应有可靠接地。长距离的电缆桥架每隔30-50 米接地一次。
• （6）桥架在室外安装时应有其顶层加装保护罩，防止日晒雨 淋。
Company Confidential
41
• 4.1.4 施工安装辅助材料
•
安装过程中辅助小材料必不可少，要配合施工材料主
图443hdpe单管图444hdpe多管9companyconfidential?33双壁波纹管?刚性大耐压强度高于同等规格之普通光身塑料管?重量是同规格普通塑料管的12质量轻方便施工?密封好在地下水位高的地方使用具有较好的隔水作用?波纹结构加强管道对土壤负荷抵抗力便于连续敷设在凹凸不平作业面上?使用双壁波纹管工程造价要比普通塑料管降低1310companyconfidential445双壁波纹电缆套管11companyconfidential图446双壁波纹套管在工程中的应用112companyconfidential图447双壁波套管在工程中的应用2213companyconfidential44子管适用作光缆的保护
30
双根 电缆 卡
电缆 卡
六角 连接 螺栓

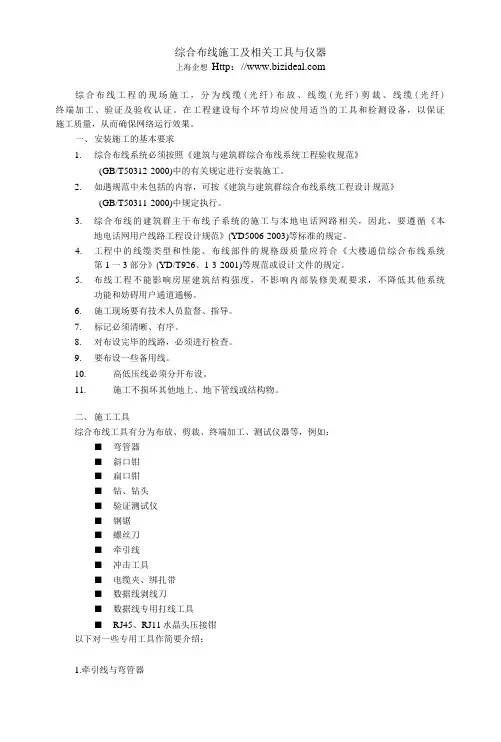

综合布线全过程相关工具与仪器要点
综合布线施工及相关工具与仪器上海企想Http：//综合布线工程的现场施工，分为线缆(光纤)布放、线缆(光纤)剪裁、线缆(光纤) 终端加工、验证及验收认证。
在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。
一、安装施工的基本要求1.综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-2000)中的有关规定进行安装施工。
2.如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)中规定执行。
3.综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计规范》(YD5006-2003)等标准的规定。
4.工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1一3部分》(YD/T926、1-3-2001)等规范或设计文件的规定。
5.布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅。
6.施工现场要有技术人员监督、指导。
7.标记必须清晰、有序。
8.对布设完毕的线路，必须进行检查。
9.要布设一些备用线。
10.高低压线必须分开布设。
11.施工不损坏其他地上、地下管线或结构物。
二、施工工具综合布线工具有分为布放、剪裁、终端加工、测试仪器等，例如：■弯管器■斜口钳■扁口钳■钻、钻头■验证测试仪■钢锯■螺丝刀■牵引线■冲击工具■电缆夹、绑扎带■数据线剥线刀■数据线专用打线工具■RJ45、RJ11水晶头压接钳以下对一些专用工具作简要介绍：1.牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范(GB/T50311・2000,GB/T50312-2000) 要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。
”同时应注意以下问题：不锈钢（45 — 341）和塑料（45 — 342）研磨盘第二步，将连接器插入研磨盘，在抛光纸纸上作“8”字形研磨。
综合布线工具介绍
综合布线工程的现场施工,分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤)终端加工、验证及验收认证。
在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。
一、安装施工的基本要求1．综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》(GB/T50312—2000）中的有关规定进行安装施工。
2．如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000)中规定执行.3．综合布线的建筑群主干布线子系统的施工与本地电话网路相关,因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）等标准的规定。
4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定.5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求,不降低其他系统功能和妨碍用户通道通畅。
6．施工现场要有技术人员监督、指导。
7．标记必须清晰、有序。
8．对布设完毕的线路，必须进行检查。
9．要布设一些备用线.10．高低压线必须分开布设。
11。
施工不损坏其他地上、地下管线或结构物。
以下围绕整个布线作业过程，做详细讲解一、施工工具及设备综合布线工具有分为布放、剪裁、终端加工、测试仪器等1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范（GB/T50311—2000,GB/T50312-2000）要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。
"同时应注意以下问题：⏹管线采用的材质⏹管线布设方式⏹管线的弯曲半径⏹管线的利用率（1）弯管器上海BIZIDEAL公司铝合金弯管器采用带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。
在综合布线工程中如果使用钢管进行线缆安装，就要解决钢管的弯曲问题.先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲,并逐步移动弯管器，便可得到所需要的弯度，弯曲半径应符合下列要求：⏹明配时，一般不小于管外径的6倍;只有一个弯时，可不小于管外径的4倍;整排钢管在转弯处，宜弯成同心圆的弯儿。
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具1. 探讨主题概述在综合布线的施工过程中，使用合适的工具非常关键。
它不仅可以提高施工效率，还可以确保工程质量。
本文将深入探讨8种在综合布线施工中常用的工具，并分析它们的作用和使用注意事项。
2. 扎线工具扎线工具是综合布线中常用的工具之一，它用于固定布线所需要的线缆、光纤等。
在使用扎线工具的时候，需要确保线缆被牢固地扎在位，以防止在后续的使用中出现松动或断裂。
3. 雷管雷管是在综合布线施工中用来打孔的工具，特别适用于较硬的墙面或者地面。
使用雷管时需要注意操作方法，并且保证安全操作，以免造成不必要的伤害。
4. 钳子钳子是用来剪断、夹持或者夹紧线缆和连接器的工具。
在使用钳子时，需要注意选用合适的型号，避免因为力度不够或者过大而损坏线缆或工具本身。
5. 测距仪测距仪是用来测量布线距离和位置的工具，它可以帮助施工人员准确地确定线缆的敷设位置和长度，从而提高工程的准确性和效率。
6. 红外线测距仪红外线测距仪是在施工中用来测量较长距离的工具，在敷设主干线路时非常实用。
使用红外线测距仪需要注意遮挡物品，以确保测量的精准性。
7. 剥线钳剥线钳是用来拆卸线缆绝缘层并暴露出内部导体的工具。
在使用剥线钳时，需要掌握合适的力度和方法，避免损坏线缆导体。
8. 手电钻手电钻是在施工中用来钻孔的工具，特别适用于软质材料的钻孔。
在使用手电钻时，需要注意操作方法和安全事项，以免发生意外。
总结与回顾在综合布线施工中，合适的工具可以提高施工效率和质量。
扎线工具、雷管、钳子、测距仪、红外线测距仪、剥线钳和手电钻是常用的8种工具。
合理使用这些工具，并严格遵守安全操作规程，可以保证施工的顺利进行，并提高工程的质量。
个人观点与理解在综合布线施工中，选择合适的工具非常重要。
除了以上提到的工具，还有许多其他的工具可以提高施工效率和质量。
对于施工人员来说，熟练掌握各种工具的使用方法和注意事项，可以更好地完成工程任务，并确保工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线工程的现场施工，分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤）终端加工、验证及验收认证。
在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。
一、安装施工的基本要求1．综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）中的有关规定进行安装施工。
2．如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）中规定执行。
3．综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）等标准的规定。
4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定。
5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅。
6．施工现场要有技术人员监督、指导。
7．标记必须清晰、有序。
8．对布设完毕的线路，必须进行检查。
9．要布设一些备用线。
10．高低压线必须分开布设。
11. 施工不损坏其他地上、地下管线或结构物。
以下围绕整个布线作业过程，做详细讲解一、施工工具及设备综合布线工具有分为布放、剪裁、终端加工、测试仪器等1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范（GB/T50311-2000,GB/T50312-2000）要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。
”同时应注意以下问题：⏹管线采用的材质⏹管线布设方式⏹管线的弯曲半径⏹管线的利用率（1）弯管器上海BIZIDEAL公司铝合金弯管器采用带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。
在综合布线工程中如果使用钢管进行线缆安装，就要解决钢管的弯曲问题。
先将管子需要弯曲的部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲，并逐步移动弯管器，便可得到所需要的弯度，弯曲半径应符合下列要求：⏹明配时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆的弯儿。
⏹暗配时，不应小于管外径的6倍；布于地下或混凝土楼板内时，不应小于管外径的10倍。
⏹同一路径中，两个检查箱之间的弯角不得多于2个，有弯头的管段长度不宜超过20m，暗管的弯角应大于90°⏹直线布暗管超过30m，弯管超过20m或有2个弯角的暗管大于15m处应设置过线盒，有利于布放缆线。
⏹暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在25～50mm之间⏹金属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗入。
⏹金属管道应有不小于0.1％的排水坡度⏹建筑群之间金属管的埋设深度不应小于0.7m；在人行道下布设时，不应小于0.5m。
⏹金属管两端应有标记，表示建筑物、楼层和长度。
（2）牵引线施工人员遇到线缆需穿管布放时，多采用铁丝牵拉。
由于普通铁丝的韧性和强度不是为布线牵引设计的，操作极为不便，施工效率低，还可能影响施工质量。
国外在布线工程中已广泛使用“牵引线”，作为数据线缆或动力线缆的布放工具。
上海BIZIDEAL公司Coom型牵引线专用牵引线材料具有优异的柔韧性与高强度，表面为低摩擦系数涂层，便于在PVC管或钢管中穿行，可使线缆布放作业效率与质量大为提高。
根据综合布线设计与验收规范相关规定：•直线布管每30米（98英尺）应设置过线盒装置•有弯头的管段长度超过20m时，应设置过线盒装置•有2个弯时，不超过15m应设置过线盒装置因此，选用15.2m、30.5m的牵引线最为合适。
对于垂直干线部分，应由高层向底层下垂布设，借助线缆自重，每次最多牵拉10至15根电缆，线缆拉出后应剪断30cm的线头，避免应力影响线缆结构。
水平电缆布设应组成线束，远离电力、热力、给水、和输气管线，防止被磨、刮、蹭、拖等损伤。
在管路中布线时，为保证布线的电气性能和便于操作，应注意管径利用率。
对于多层屏蔽电缆、扁平缆线、大对数主干电缆或光缆，直管利用率为50％～60％，弯曲管道应为40％～50％；布放4对对绞水平电缆或4芯光缆时，管道界面利用率应为25％～30％。
可按以下公式计算管中布线根数：管径利用率＝线缆外径/管道内径牵引缆线应注意：⏹计划好同一方向一起牵引的线缆的数量和型号⏹按排好线轴和线盒⏹选两三根电缆，将其与已穿入管中的牵引线引线孔可靠固定⏹一次最多布放10～15根电缆，确保无打结，绊住现象⏹线束被牵引出另一端后，应剪掉25mm左右的线缆头，因这部分有肯能在牵引中损坏。
2．润滑剂由于通信线缆的特殊结构，线缆在布放过程中承受的拉力不要超过线缆允许张力的80％。
线缆最大允许值：1根4对双绞线，拉力为10 Kg；2根4对双绞线，拉力为15 Kg；3根4对双绞线，拉力为20 Kg；n根4对双绞线，拉力为n×5＋5（ Kg）；但最大拉力不得超过40Kg，必要时要采用润滑剂。
BI-CG01 BI-AGIIP BI-Y77上海BIZIDEAL公司通信线缆布放专用润滑剂3．线缆的绑扎在线缆布放到位后应适当帮绑扎（每1.5m，固定一次），因双绞线结构的原因，绑扎不能过紧，不使缆线产生应力。
要确保工程中绑扎力一致性就要依靠适当的工具。
上海BIZIDEAL公司的绑扎带收紧工具4．线缆剪切与剥线（1）铜缆在线缆布放好后就要对其进行剪切。
剪切线缆要注意冗余，预留的原则是：在交接间、设备间的电缆长度一般为3－6m，工作区为0.3－0.6m。
BI-4507400 BI-3505500 大对数电缆剪线钳剪切工具应符合人体工程设计，重复使用而不使操作者疲劳，并要考虑安全性和牢固性。
锯齿形刃口可防止线缆护套打滑。
手柄应适于握持和施加压力。
为了端接线对，需剥去一段电缆外护套。
剥除外护套不得刮伤芯线的绝缘层。
无论对于常见的圆形截面，还是非圆截面双绞线电缆，都必须用专用剥线工具或开缆刀进行加工，这样既能保证工程质量，又可提高效率。
去处电缆的外皮长度够端接即可，线对应尽可能保持纽绞状态。
下图所示的剥线工具，是通过对护套的环切完成剥线的。
使用这种工具最应注意的，是调节刀片位置，使刀口符合线缆类型，这样可保证刀刃不伤线芯的绝缘层。
对线芯的任何损伤都会导致回波损耗指标的下降。
使用BIZIDEAL公司BI-4516500剥线工具，只在护套上刻出划痕，绝对保证线芯绝缘层的完整性。
BI-4527400特为Belden®公司UTP线缆设计的剥线钳。
（2）光纤对于光纤，需用专用光纤剪刀和刻刀，并用专用工具剥去光纤涂层，以便利于光纤连接器的加工。
常用的剪切和剥取工具最好能与光纤的特殊尺寸相匹配，并能完成多种加工操作而不用更换工具。
例如常用的“米勒”钳（MiniLite）就集成了2种工具，小V型口用于去除125μm光纤缓冲层和涂层材料，大V型口用于大范围去除光纤绝缘外护套。
钳子刀口经过热处理并有激光打出的标记便于识别。
另外对于900/250μm光纤的剪切剥取也要用专用工具。
BI-4535200光纤剥线钳 BI-4535000光纤剥线钳即使使用了最佳调整和校准的剥线工具，操作者仍需具有一定的技巧。
剥取缓冲层时要保证压力均匀，光纤应运动流畅，避免折断纤芯。
保证剥取工具的刃口干净十分重要，因为即使是细小的灰尘和污垢都有可能使纤芯折断或造成划痕。
有经验的操作者会在每次剥取操作前用旧牙刷对工具进行清洁。
（注意：在光纤布设现场不要使用压缩空气清洁工具。
）操作中应注意：不要像剥电线绝缘层那样剥光纤。
弯曲和拧的动作都会增加缓冲层与纤芯之间的摩擦，导致光纤弯曲断裂。
建议采用“从护套中抽出光纤”的方式，并保证动作呈直线，并且每次只剥取6mm～10mm，以利减小摩擦和弯曲。
BI-4534400光纤剪刀5．线缆的端接对于铜缆，终端加工可分为安装RJ45水晶头和RJ45模块两种形式。
端接要按568A或568B进行正确加工（这个问题将在《线缆验证》中描述）。
目前各线缆厂家的RJ45模块，有的无需工具即可安装，有的需用专用打线刀，选择打线工具时应选择多用途的，能适应不同厂家的模块端接要求。
BI-3548500多用途打线刀（1）模块的端接根据设计要求，确定接线方式T568A或T568B，整个系统只能选择其中一种接线方式。
线缆的外护套应紧顶住模块端部：将双绞线对从中间分开压入相应的安装槽中（不要从头部将线分开）：用专用打线工具打线，注意刀口的方向。
打线刀有“高”/“低”两档压力设置。
低档设置可避免将模块中连接针打弯，但可能使打线过松。
最后将打好线的模块装在配线架或墙壁插座上。
（2）RJ45水晶头的端接对于RJ45接头（俗称水晶插头）应注意选择适当的压接工具。
不同厂家的RJ45插头，固定压接点位置不同。
BI-3050600钳柄及压模，通过更换压模，实现多种接头的压接。
BI-3329600 压线钳多功能：剪，剥，压于一身，钢结构钳身，可更换的压接模块可压接RJ45/RJ11水晶头。
步骤（以T568B为例）：将线按T568B接线方式排好并剪齐将剪齐后的线对插入水晶头内，线对应全部顶到头，外护套应进入水晶头内将水晶头放入压接钳压紧然后将跳线护套套入水晶头6.光纤连接器的加工与检查光纤连接器的加工相对铜缆终端加工更复杂，检查连接器必须借助专用器具。
首先要求对光纤进行严格的清洁，暴露在外的护套断面也要清洁干净，以利于环氧附着其上，承受一定的应力。
清洁剂应采用专用酒精（99％纯度），不能用普通酒精（70％纯度）。
清洁剂中的水分、脂类和杂质会污染光纤，影响环氧与玻璃的附着。
BIZIDEAL BI-4536000 清洁棒，内置99％纯度的异丙基乙醇，可多次使用。
下一步，将清洁好的光纤插入连接器并加入环氧。
并将护套断面处也加入环氧，增加其抗应力能力。
待环氧固化后，将多余的纤芯用专用工具去除。
为确保光纤断面整齐不产生碎裂，应选择刃口锋利的刻刀，在红、兰宝石和碳化物材质中，碳化物材质的刻刀最为锋利。
刻痕要靠近连接器端部，将连接器在手指之间转动，刻出划痕，再延光纤轴向去除多余部分。
BI-4535700、35800、35900光纤刻刀通过对连接器端面的抛光研磨，可得到符合要求的光滑端面。
抛光的第一步，首先使用12微米粒度的研磨纸进行“干研磨”，使纤芯断面与连接器胶合点平齐。
将连接器端面与研磨纸逐渐接触并增加压力，研磨时间应持续20－30秒，确保去除刻痕时造成断口变得光滑。
不锈钢（BI-4534100）和塑料（BI-4534200）研磨盘第二步，将连接器插入研磨盘，在抛光纸纸上作“8”字形研磨。
纤芯与胶合剂同时被研磨抛光，达到规定的平整度。
