HTGD印刷机操作说明.
(完整版)海德堡印刷机操作手册
XXXXXXXXXXXXXXX 股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号： __________________________________ 文件版本： __________________________________ 发放号码： __________________________________ 受控状态： __________________________________ 生效日期： __________________________________ 编希9: __________________________________ 审核： _____________________________________XXXXXXXXXXXXXXX 股份有限公司批准： _____________________________________修订记录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于XXXXXXXXXXXXX股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 频率：50HZ 额定电流：30A气压：》6kg/c m25、胶印简单生产流程图胶印111J 丝印L, J6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm（尺寸C）最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm 6.2油墨/上光：6.2.1只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
印刷机械操作指南说明书
印刷机械操作指南说明书操作指南说明书一、引言印刷机械操作指南是为了帮助用户正确、安全地操作印刷机械，提高工作效率和品质，减少事故发生，确保操作人员的安全。
本指南覆盖了印刷机械的基本操作流程、安全要点和常见故障处理方法，以便用户能够轻松掌握操作技巧，快速排除故障。
二、安全须知1. 在操作印刷机械前，请确保已经仔细阅读并理解本操作指南，熟悉机械结构和各部件的名称及功能。
2. 操作人员应接受相关的培训，熟悉机器的操作流程、安全要点和应急措施。
3. 维护人员应按照维护保养手册的规定进行定期检查和维护，确保机械的正常运行。
4. 在操作过程中，应严格按照操作规程进行，切勿随意更改操作参数或强行开启/关闭机器。
5. 定期检查紧固件，确保机器的稳定性，防止松动导致事故发生。
三、操作流程1. 准备工作在操作印刷机械前，确保以下准备工作已经完成：- 清理工作台面，确保无杂物。
- 检查机械电源是否连接正常，电压是否稳定。
- 核实机械上的安全防护装置是否完好。
2. 开机操作- 按下电源开关，等待机械系统启动。
- 检查各部件是否正常运转，如发现异常现象，请关闭机器并排除故障后再重新启动。
3. 调试印刷参数- 根据印刷要求，设置正确的印刷参数，包括颜色、印刷速度、张力等。
- 使用仪器进行校准，确保印刷质量符合要求。
4. 版面调整- 根据印刷需求，调整版面参数，包括放置版材位置、调整印刷压力等。
- 确保版面调整精确，以避免印刷失误或损坏版材。
5. 开始印刷- 将待印材料放置在适当的位置，并确保材料固定稳定。
- 按下印刷按钮，开始印刷操作。
- 监控整个印刷过程，确保印刷质量符合要求，及时调整参数以避免问题发生。
6. 停机操作- 卸下印刷材料，清理印刷机械内部和外部的杂物。
- 关闭机械电源，确保安全。
四、常见故障处理1. 印刷质量问题- 如果印刷出现颜色偏差、模糊或花纹不清晰等问题，首先检查版材是否调整正确，印刷参数是否设置正确。

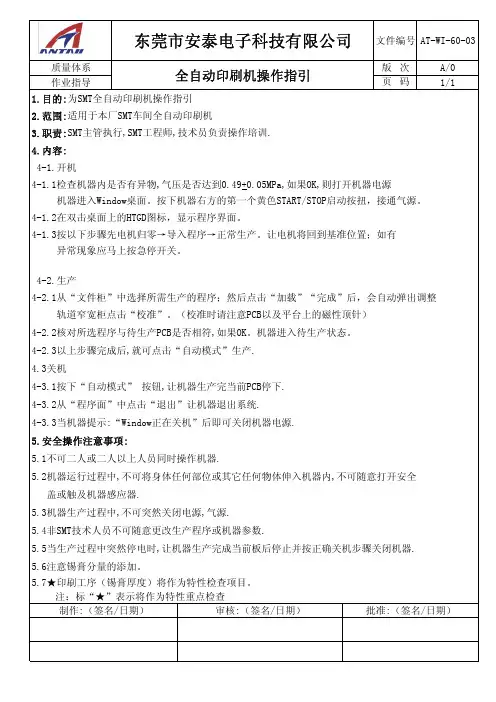

印刷机操作指引-OK
1.目的:为SMT全自动印刷机操作指引2.范围:适用于本厂SMT车间全自动印刷机3.职责:SMT主管执行,SMT工程师,技术员负责操作培训.4.内容:4-1.开机4-1.1检查机器内是否有异物,气压是否达到0.49+0.05MPa,如果OK,则打开机器电源机器进入Window桌面。
按下机器右方的第一个黄色START/STOP启动按扭，接通气源。
4-1.2在双击桌面上的HTGD图标，显示程序界面。
4-1.3按以下步骤先电机归零→导入程序→正常生产。
让电机将回到基准位置；如有 异常现象应马上按急停开关。
4-2.生产4-2.1从“文件柜”中选择所需生产的程序；然后点击“加载”“完成”后，会自动弹出调整 轨道窄宽柜点击“校准”。
（校准时请注意PCB以及平台上的磁性顶针）4-2.2核对所选程序与待生产PCB是否相符,如果OK。
机器进入待生产状态。
4-2.3以上步骤完成后,就可点击“自动模式”生产.4.3关机4-3.1按下“自动模式” 按钮,让机器生产完当前PCB停下.4-3.2从“程序面”中点击“退出”让机器退出系统.4-3.3当机器提示:“Window正在关机”后即可关闭机器电源.5.安全操作注意事项:5.1不可二人或二人以上人员同时操作机器.5.2机器运行过程中,不可将身体任何部位或其它任何物体伸入机器内,不可随意打开安全 盖或触及机器感应器.5.3机器生产过程中,不可突然关闭电源,气源.5.4非SMT技术人员不可随意更改生产程序或机器参数.5.5当生产过程中突然停电时,让机器生产完成当前板后停止并按正确关机步骤关闭机器.5.6注意锡膏分量的添加。
5.7★印刷工序（锡膏厚度）将作为特性检查项目。
注：标“★”表示将作为特性重点检查制作:（签名/日期）审核:（签名/日期）批准:（签名/日期）质量体系作业指导东莞市安泰电子科技有限公司全自动印刷机操作指引AT-WI-60-03A/01/1版 次页 码文件编号。
印刷机械使用说明书
印刷机械使用说明书一、前言印刷机械是现代印刷工艺中不可或缺的重要设备。
本使用说明书旨在向用户介绍印刷机械的操作方法、注意事项以及维护保养等方面的知识，以帮助用户正确使用印刷机械，提高生产效率，确保操作的安全性。
二、产品概述本印刷机械为全自动数字化印刷设备，采用先进的技术和创新设计，具有高速、高精度的印刷能力。
印刷机械的核心部件包括进纸装置、印刷装置、烘干装置、出纸装置等。
三、操作方法1. 准备工作在操作印刷机械之前，需进行以下准备工作：- 检查机器是否处于正常工作状态，是否有异常情况；- 确保机器所需的耗材（如墨水、纸张等）齐全；- 检查印版是否安装正确，是否需要更换；- 检查机器的清洁状况。
2. 开机操作按下电源开关，待机器启动后，根据操作面板上的指示进行设置。
包括选择印刷任务类型、纸张尺寸、印刷颜色等参数设定。
确保设置正确后，按下确认按钮，机器即可进入工作状态。
3. 进纸操作将待印刷的纸张放入进纸装置的进纸仓中，并根据纸张的尺寸和类型进行调整。
然后按下进纸按钮，机器将自动将纸张送入印刷装置。
4. 印刷操作在印刷装置的滚筒上涂抹适量的墨水，并确保墨水的均匀分布。
然后根据印刷要求，设置好印刷颜色、印刷速度等参数，按下印刷开始按钮即可开始印刷。
在印刷过程中，需注意观察印品的质量，及时调整机器参数以保证印刷效果。
5. 烘干操作印刷完成后，将印刷品送入烘干装置进行烘干处理。
设置适当的温度和烘干时间，确保印刷品彻底干燥。
6. 出纸操作待印刷品完全烘干后，按下出纸按钮，机器将自动将印刷品送出并堆放在指定位置。
注意检查印刷品的质量，如有问题及时进行调整。
四、注意事项1. 操作前务必熟悉机器的使用说明，并按照规定进行操作；2. 定期进行机器的维护保养工作，保持机器的正常运转；3. 遵循安全操作规程，注意机器运作过程中的安全防护措施；4. 对机器出现的异常现象，应及时停机并联系维修人员进行修理。
五、维护保养1. 清洁机器：定期清洁机器各部件，防止灰尘、油污等积累；2. 润滑部件：按照使用说明书的规定，定期对机器的润滑部件进行润滑，确保部件的灵活运转；3. 定期维护：根据维护保养计划，定期对机器进行全面检查和维护，如更换易损件等。
全自动印刷机作业指导书
全自动印刷机作业指导书1、目的:1.1 规范并指导印锡工正确操作 HTGD 印刷机。
1.2 保证 HTGD 印刷机正常运转，提高生产效率,延长设备及备件的使用寿命。
2、范围:适用GDS450 印刷机。
3、职责:3.1 生产部印锡工负责设备操作、检查印锡效果及设备日常清洁并做好日保养记录。
3.2 生产部跟线技术员、工程师负责设备调试、维护，并指导与监督操作人员的操作。
3.3 SMT 技术部保养组负责实施对设备的定期保养与维护，并做好设备定期保养记录。
4、开机前准备动作:4.1 检查气压、电压是否正常，正常工作气压为 4-6.5bar，电压为 220V; 4.2 检查清洗网纸是否用完，清洗液是否已低于容器的 1/3，并及时添加; 4.3 检查轨道、顶针、刮刀及钢网是否存在残留锡渣，并将其清洁干净; 4.4 确认设备运行轨迹范围内无杂物，如有，应立即清除，以免造成设备异常损坏;5、开机步骤:5.1 打开机台右下方部的电源开关(向右扳动开关),接通电源.WINDOWS 登陆画面。
5.2 机器进入5.3 进入机器软件进行归零操作。
步骤为:是否进行机器归零?机器正在归零?机器归零完成6、操作步骤:6.1 机器归零后，点击打开文件选择生产程序(确认是否与工艺程序名一致) 6.2 单击机器软件画面的制程检查 PCB 的基本资料，确认 PCB 设置的宽度与实际的 PCB 宽度是否匹配，进出板方向是否正确等6.3 点击下一页设置机器的印锡参数与清洗参数是否与工艺要求一致。
6.4 点击下一页选择自动定位选项，放入 PCB 定位?装钢网?作 MARK 点。
确认无误后保存退出。
6.5 安装刮刀时要注意刮刀不能安装反并且安装到位.否则钢网和刮刀会损坏。
6.6 区分前后刮刀,根据螺丝间距的不同装在不同位置上,不能相互交换。
6.7 加入适量的锡膏点击主画面开始键,待机器提示等待进板提示时放板开始印刷。
6.8 在印第一块板前由跟线技术人员确认刮刀是否装好，钢网是否锁紧。
印刷机使用手册
印刷机使用手册1. 介绍印刷机是一种用于在纸张、纺织品和其他材料上进行印刷的设备。
本手册将会介绍如何正确地操作印刷机，以便获得最佳的印刷效果。
2. 准备工作在开始使用印刷机之前，您需要做一些准备工作：- 确保印刷机的电源已连接并正常工作；- 检查印刷机纸张传送系统的状态，确保其畅通无阻；- 准备好所需的印刷材料，如纸张、油墨和色带。
3. 操作步骤按照以下步骤正确操作印刷机：1. 打开印刷机的电源开关，并等待其启动。
2. 调整印刷机的纸张进给系统，使其适应所用纸张的尺寸和类型。
3. 按照印刷机的说明书，将油墨或色带正确安装到印刷机上。
4. 配置印刷机的打印参数，如分辨率、打印速度等。
5. 将待打印的文件或图像加载到印刷机上，并调整其位置和尺寸。
6. 检查印刷机的打印质量，并根据需要进行调整，如清洁喷头、调整墨量等。
7. 开始打印。
4. 注意事项在使用印刷机时，请注意以下事项：- 遵循印刷机的安全操作规程，避免发生意外。
- 定期清洁印刷机的喷头和纸张传送系统，以确保其正常运行。
- 注意所用的印刷材料的质量，选择合适的纸张和油墨，以获得最佳的印刷效果。
- 在打印过程中，注意观察印刷机的运行状态，随时处理可能出现的故障或异常情况。
5. 维护和保养定期进行维护和保养可以延长印刷机的使用寿命和保持印刷质量：- 清洁印刷机的喷头和油墨系统，避免堵塞和杂质积累。
- 检查印刷机的传动部件和电路连接，确保其正常运行。
- 定期更换耗材，如喷头、油墨和色带，以保持印刷质量。
以上是印刷机的使用手册，希望能帮助您正确操作印刷机，获得满意的印刷效果。
如需进一步了解，请参考相关的印刷机使用指南或咨询相关专业人士。
海德堡印刷机操作手册
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：修订记录版次修订内容编制/日期审核/日期批准/日期A 初版发布B目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、 适用范围本操作指导书适用于xxxxxxxxxxxxx 股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、 应用的文件《海德堡四开五色平版印刷机使用说明书》4、 生产设备德国海德堡机械有限公司所生产四开五色平版印刷机 介质电压：380V 额定电流：30A 频率：50HZ 气压：≥6kg/c ㎡ 温度: 18ºC —25ºC; 相对温度:45%—65%5、 胶印简单生产流程图6、 技术参数原材料丝印胶印大张检验印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
印刷设备使用指南说明书
印刷设备使用指南说明书特别提示：本文章为印刷设备使用指南说明书，为了让读者更清晰地理解和使用印刷设备，以下将对印刷设备的使用方法、操作注意事项以及故障排除方法进行详细介绍。
一、准备工作在使用印刷设备之前，务必做好以下准备工作：1. 确保印刷设备的供电正常，接通电源并检查电源线是否连接紧固；2. 检查印刷设备的纸张、油墨、印版等配套材料是否齐全，并确保其处于良好状态；3. 对印刷设备进行一次简要的外观检查，确保没有明显的损坏或问题。
二、印刷设备的基本操作1. 打开印刷设备的电源开关，并确保控制面板显示正常；2. 根据需要调整印刷设备的工作模式，在控制面板上选择相应的操作指令；3. 将待印刷的纸张放置在纸箱中，并根据印刷要求进行纸张的调整；4. 导入印刷文件，可以通过USB接口或其他数据传输方式将文件输入到印刷设备中；5. 调整印刷速度、油墨厚度、打印精度等参数，根据需要进行合理的设置。
三、印刷设备的注意事项1. 在使用印刷设备时，应仔细阅读设备的说明书，并按照说明书中的操作指引进行操作；2. 严禁在印刷设备运行过程中随意擅自更改设备的参数或操作方式，以免引发故障或事故；3. 如果发现印刷设备出现异常情况或故障，应立即停机，并及时联系专业技术人员进行维修处理；4. 使用印刷设备时要注意个人安全，避免手指等身体部位接触到设备的带电部分，以防触电事故发生；5. 使用印刷设备时注意安全工作，如佩戴好防护眼镜、防护手套等个人防护用品，避免发生意外伤害。
四、印刷设备故障排除方法在印刷设备使用过程中，可能会遇到一些常见的故障问题，以下是一些常见问题及处理方法：1. 打印机无法正常启动或无法连接电脑时，可先检查电源线和数据线是否连接紧固，或尝试重新启动设备和电脑；2. 打印机卡纸时，应立即停止打印工作，断开电源，并按照设备说明书中指示的方法进行纸张的清理和排除；3. 打印效果不理想时，可检查油墨是否充足、印版是否损坏，并进行相应的调整或更换；4. 设备运行速度过慢或异常，可能是由于文件过大或内存不足所致，可以尝试清理设备内存或优化文件格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
该说明用来指导操作者(生产组)及技术人员（技术组），如何正确操作使用HTGD全自动印刷机，了解其使用特性和工作特性，使机器免受人为的损坏，确保机器正常运行。
2．适用范围
该说明适用于HTGD全自动印刷机。
3．印刷机操作使用的流程/职责和工作要求
流程
职责
工作要求
相关文件/记录
根据所生产PCB调整导轨的宽度，及PCB定位
——PCB板MARK点不能偏出监视器“十”字架中心；
——印刷出的每一块PCB板。
——要100%认真检查BGA位有无偏移、连锡、漏印等现象。
——注意机器运行状态。
操作员工作要求：
——保持机器外表清洁；
——检查PCB板是否为所需生产型号；
——在生产过程中，当出现异常闪红灯时，，应立即处理报警错误信息，OK后方可按[START]键，机器将恢复全自动状态；
——每天定时清理残留机器上的锡膏。
——如遇警告讯号灯亮及机器警报器响，立即通知技术人员
编制：苏秀丽
审核：
批准：
检查生产程序
按→S←[ORG]机器回原点
检查安全装置
检查并开启气压、总电源开关
开始
一切正常可进入全自动生产状态
↓
完成生产任务
机器回原点、关总电源、关气压
结束
技
术
人
员
气压标准值是5+/-0.5(kgf/cm2)
机器各活动部分安全保护范围是否有异物或工具等：
——安全盖是否关好。
技术人员工作要求：
——PCB定位时小心底面元件，避免压坏；
