机械原理牛头刨床设计

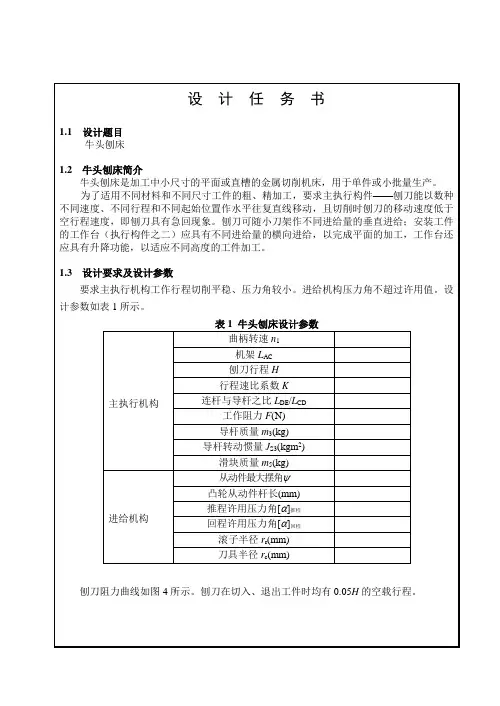

机械原理课程设计---牛头刨床设计计算说明书
1.1 设计题目 牛头刨床
计
任
务
书
1.2 牛头刨床简介 牛头刨床是加工中小尺寸的平面或直槽的金属切削机床，用于单件或小批量生产。 为了适用不同材料和不同尺寸工件的粗、精加工，要求主执行构件——刨刀能以数种 不同速度、不同行程和不同起始位置作水平往复直线移动，且切削时刨刀的移动速度低于 空行程速度，即刨刀具有急回现象。刨刀可随小刀架作不同进给量的垂直进给；安装工件 的工作台（执行构件之二）应具有不同进给量的横向进给，以完成平面的加工，工作台还 应具有升降功能，以适应不同高度的工件加工。 1.3 设计要求及设计参数 要求主执行机构工作行程切削平稳、压力角较小。进给机构压力角不超过许用值。设 计参数如表 1 所示。 表 1 牛头刨床设计参数 曲柄转速 n1 机架 LAC 刨刀行程 H 行程速比系数 K 主执行机构 连杆与导杆之比 LDE/LCD 工作阻力 F(N) 导杆质量 m3(kg) 导杆转动惯量 JS3(kgm2) 滑块质量 m5(kg) 从动件最大摆角 凸轮从动件杆长(mm) 进给机构 推程许用压力角[]推程 回程许用压力角[]回程 滚子半径 rr(mm) 刀具半径 rc(mm) 刨刀阻力曲线如图 4 所示。刨刀在切入、退出工件时均有 0.05H 的空载行程。
机械原理课程设计
设
计 目
录
机械原理课程设计
设
计
计
算
与
说
明
主 要 结 果
机械原理课程设计
主执行机构分析：
机械原理课程设计
机械原理课程设计
பைடு நூலகம்
机械原理课程设计
F Fmax
S 0.05H H 0.05H
图 1 刨刀阻力曲线
图 2 牛头刨床系统图
《机械原理》课程设计_牛头刨床
牛头刨床设计一、工作原理牛头刨床是一种靠刀具的往复直线运动及工作台的间歇运动来完成工件的平面切削加工的机床。
图1为其参考示意。
电动机经过减速传动装置（带和齿轮传动）带动执行机构（导杆机构和凸轮机构），完成刨刀的往复运动和间歇移动。
刨床工作时，刨头6由曲柄2带动右行，刨刀进行切削，称为工作行程。
在切削行程H中，前、后各有一段0.05H的空刀距离，工作阻力F为常数；刨刀左行时，即为空回行程，此行程无工作阻力。
在刨刀空回行程时，凸轮8通过四杆机构带动棘轮机构，棘轮机构带动螺旋机构使工作台连同工件在垂直纸面方向上做一次进给运动，以便刨刀继续切削。
图1 牛头刨床二、设计要求电动机轴与曲柄轴2平行，刨刀刀刃点E与铰链点C的垂直距离为50mm，使用寿命10年，每日一班制工作，载荷有轻微冲击。
允许曲柄2转速偏差为土5％。
要求导杆机构的最大压力角应为最小值；凸轮机构的最大压力角应在许用值[α]之内，摆动从动件9的升、回程运动规律均为等加速、等减速运动。
执行构件的传动效率按0.95计算，系统有过载保护。
按小批量生产规模设计。
三、设计数据表1 设计数据四、设计内容及工作量（1）根据牛头刨床的工作原理，拟定2～3个其他形式的执行机构（连杆机构），并对这些机构进行分析对比。
（2）根据给定的数据确定机构的运动尺寸。
要求用图解法设计，并将设计结果和步骤写在设计说明书中。
（3）导杆机构的运动分析。
将导杆机构放在直角坐标系下，建立数学模型。
（4）凸轮机构设计。
根据给定的已知参数，确定凸轮的基本尺寸（基圆半径r o、机架l o2o9和滚子半径r r）和实际轮廓，并将运算结果写在说明书中（可选）。
（5）编写设计计算说明书。
机械原理课程设计——牛头刨床
机械能变化曲线：
飞轮设计：
Ｖ
A4
＝
A2 A4 A2
速度图解法：
V1A+V12=V 2A VF+VFB=V 2B V2B=βV 2A Β为常数比
加速度图解分析： a4An+a4Ar+a24Ar+ak24A =a2A 大小 方向
a4b+aF4Br=aF a4A=βV 4B
进给凸轮机构设计
主体机构设计
牛头刨床主体机构
主体结构设计
设计要求
（1）刨刀工作行程要求速度比较平稳，空回行程时 刨刀快速退回，机构行程速比系数在1.4左右。 （2）刨刀行程H=300mm或H=150mm。曲柄转速、 切削力、许用传动角等见表1，每人选取其中一组数据。 （3）切削力P大小及变化规律如图1所示，在切削行 程的两端留出一点空程。具体数据如下：
主体机构
电机转速n(r/mi n)
切削力P(N)
75
许用传动角[γ]
H=150mm
4500N
45°
刨刀行程：H=150 速比系数：K=1.4
主体机构（方案一）
方案一： 摆动导杆机构与摇杆滑块机构组合机构
机构简图：
计算机构的自由度 F=3×5－2×7=1
主体机构（方案一）
机构尺寸的计算：
在满足压力角条件确定基圆半径，摆杆中心间的中心距。
• 推程许用压力角为[α]= 38°； • 回程许用压力角为[α’]= 65°； • 试凑法：对照摆杆长度为L，赋值基圆半径， 中心距a=90,r0=50;经试验符合要求
滚子半径rf：rf<ρ mi n －3（mm）及rf<0.8ρ mi n（mm） 方法1用图解法确定凸轮理论廓线上某点A的曲率半径R： 以A点位圆心,任选较小的半径r 作圆交于廓线上，在圆A 两边分别以理论廓线上的B、C为圆心，以同样的半径r 画圆，三个小圆分别交于E、F、H、M四个点处。过E、 F H、M O点 O点近似为凸轮廓线上A OA。并且曲率中心肯定在曲线过A 点的法线上。可以通 过法线与直线EF或HM的交点求曲率中心。
牛头刨床机械原理课程设计5点和7‘点

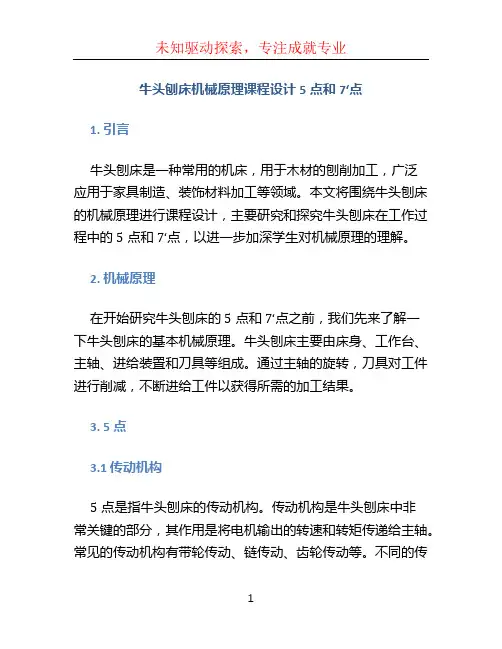

牛头刨床机械原理课程设计5点和7‘点1. 引言牛头刨床是一种常用的机床，用于木材的刨削加工，广泛应用于家具制造、装饰材料加工等领域。
本文将围绕牛头刨床的机械原理进行课程设计，主要研究和探究牛头刨床在工作过程中的5点和7‘点，以进一步加深学生对机械原理的理解。
2. 机械原理在开始研究牛头刨床的5点和7‘点之前，我们先来了解一下牛头刨床的基本机械原理。
牛头刨床主要由床身、工作台、主轴、进给装置和刀具等组成。
通过主轴的旋转，刀具对工件进行削减，不断进给工件以获得所需的加工结果。
3. 5点3.1 传动机构5点是指牛头刨床的传动机构。
传动机构是牛头刨床中非常关键的部分，其作用是将电机输出的转速和转矩传递给主轴。
常见的传动机构有带轮传动、链传动、齿轮传动等。
不同的传动机构可以实现不同的转速和转矩变换，以适应不同的加工需求。
3.2 主轴主轴是牛头刨床中的主要工作部件，其直接安装刀具，并负责将刀具旋转起来。
主轴通常通过传动装置连接到电机，由电机提供动力。
主轴的材料和结构对刨削工作的质量和效率有很大影响，需要选择合适的材料和加工工艺进行设计和制造。
3.3 进给装置进给装置是牛头刨床中控制工件进给的部分。
进给装置的设计和工作性能直接影响到加工效果的好坏。
进给装置通常由电机、传动装置和导轨等组成，能够实现工件的稳定进给，确保刨削过程中的加工精度和表面质量。
3.4 刀具刀具是牛头刨床中用于切削工件的重要组成部分。
合理选择刀具的材料、结构和刃口形状，能够有效提高加工效率和刨削质量。
常见的刀具有硬质合金刀具、高速钢刀具等，根据具体的加工需求选择合适的刀具。
3.5 刨削工艺刨削工艺是指牛头刨床在实际加工中的切削参数和工作流程。
合理的刨削工艺可以提高刨削效率和加工精度，减少过剩材料的产生，提高工作效率。
刨削工艺需要根据具体的工件材料、形状和加工要求进行调整和优化。
4. 7‘点4.1 控制系统7‘点是指牛头刨床的控制系统。
控制系统是牛头刨床中的核心部分，通过电气元件和传感器等实现对牛头刨床的控制和监测。
牛头刨床机械原理课程设计3点及5点

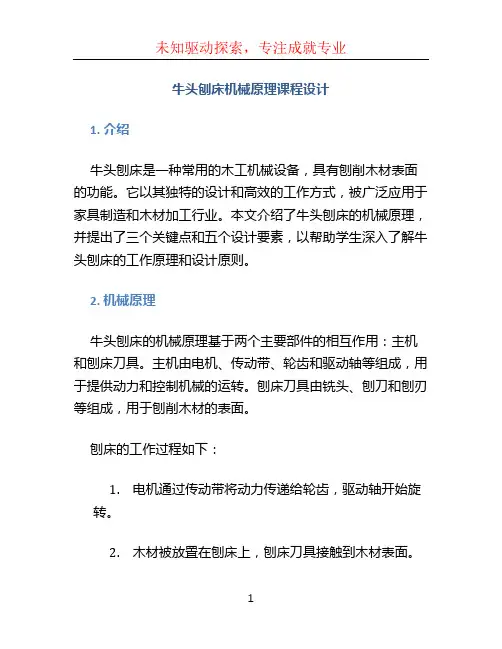

牛头刨床机械原理课程设计1. 介绍牛头刨床是一种常用的木工机械设备，具有刨削木材表面的功能。
它以其独特的设计和高效的工作方式，被广泛应用于家具制造和木材加工行业。
本文介绍了牛头刨床的机械原理，并提出了三个关键点和五个设计要素，以帮助学生深入了解牛头刨床的工作原理和设计原则。
2. 机械原理牛头刨床的机械原理基于两个主要部件的相互作用：主机和刨床刀具。
主机由电机、传动带、轮齿和驱动轴等组成，用于提供动力和控制机械的运转。
刨床刀具由铣头、刨刀和刨刃等组成，用于刨削木材的表面。
刨床的工作过程如下：1.电机通过传动带将动力传递给轮齿，驱动轴开始旋转。
2.木材被放置在刨床上，刨床刀具接触到木材表面。
3.电机的运转使得驱动轴和刨床刀具一起旋转，刨床刀具开始刨削木材表面。
4.刨床刀具的运动不断刨削木材表面，直到达到所需的平滑度和精度。
5.刨床刀具停止旋转，刨床工作结束。
3. 设计要素为了保证牛头刨床的高效工作和安全性能，以下是牛头刨床设计的三个关键点和五个设计要素：3.1 关键点3.1.1 动力系统设计动力系统是牛头刨床的核心组成部分，直接影响刨床的工作效率和稳定性。
设计动力系统时，需要考虑电机的功率、传动带的传递效率和轮齿的耐磨性能等因素。
合理的动力系统设计可以提高刨床的加工效率和使用寿命。
3.1.2 刨床刀具设计刨床刀具的设计与刨削质量和刨床的工作效果密切相关。
刨床刀具的选择应根据刨削需求和木材的特性进行，包括选择合适的铣头形状、刨刀材料和刨刃尺寸等。
良好的刨床刀具设计可以提高刨削质量和生产效率。
3.1.3 安全保护设计刨床作为一种机械设备，安全性是设计中至关重要的因素。
安全保护设计包括刨床的防护罩、急停装置和过载保护等。
合理的安全保护设计可以降低事故风险，并保护操作人员的安全。
3.2 设计要素3.2.1 刨削精度刨削精度是评价刨床加工效果的重要指标之一。
设计时需要考虑刨床刀具的精度、刨削速度和刨削深度等因素。
机械原理课程设计牛头刨床设计

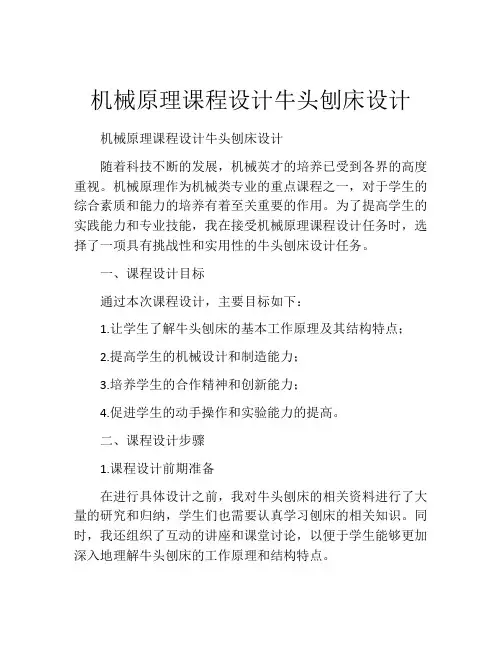

机械原理课程设计牛头刨床设计机械原理课程设计牛头刨床设计随着科技不断的发展，机械英才的培养已受到各界的高度重视。
机械原理作为机械类专业的重点课程之一，对于学生的综合素质和能力的培养有着至关重要的作用。
为了提高学生的实践能力和专业技能，我在接受机械原理课程设计任务时，选择了一项具有挑战性和实用性的牛头刨床设计任务。
一、课程设计目标通过本次课程设计，主要目标如下：1.让学生了解牛头刨床的基本工作原理及其结构特点；2.提高学生的机械设计和制造能力；3.培养学生的合作精神和创新能力；4.促进学生的动手操作和实验能力的提高。
二、课程设计步骤1.课程设计前期准备在进行具体设计之前，我对牛头刨床的相关资料进行了大量的研究和归纳，学生们也需要认真学习刨床的相关知识。
同时，我还组织了互动的讲座和课堂讨论，以便于学生能够更加深入地理解牛头刨床的工作原理和结构特点。
2.机械设计在机械设计过程中，我们采取的是课堂授课和实际组装相结合的方法，进一步提高了学生的实践能力和设计能力。
课堂授课的内容主要包括刨床的设计思路、工作原理、传动方式等内容，通过实际操作和模拟实验，让学生从多个角度全面了解牛头刨床的结构和特点。
同时，我们还根据实际情况，对课程内容进行了针对性的调整和完善。
3.装配测试在机械设计完成后，我们对刨床进行了装配测试。
通过实际的组装和测试，提高了学生的实验能力和操作技能。
在测试过程中，我们严格按照安全操作规程进行操作，避免了误操作和安全事故的发生。
4.实践操作在实践操作中，我们对刨床的使用方法进行了详细的讲解和演示，让学生可以熟练地操作和使用刨床。
同时，我们组织了一些实践操作题目，让学生能够更好地理解和应用所学的知识。
三、收获通过本次课程设计，学生们都获得了很大的收获。
首先，他们对机械设计的基本原理和方法有了更深入的了解，同时也提高了他们的实践能力和实验能力。
其次，在团队协作方面，学生们也得到了很好的锻炼，提高了他们的合作精神和创新能力。
机械原理课程设计 牛头刨床连杆机构
机械原理课程设计编程说明书设计题目: 牛头刨床的设计及运动分析（1）指导老师: 席本强, 郝志勇设计者: 迟宇学号: **********班级: 液压09-1班2011年6月30号辽宁工程技术大学机械原理课程设计任务书五、要求:1）作机构的运动简图（A4或A3图纸）。
2）用C语言编写主程序调用子程序, 对机构进行运动分析, 并打印出程序及计算结果。
3）画出导轨4的角位移, 角速度, 角加速度的曲线。
4）编写设计计算说明书。
指导教师:开始日期: 2010年6月26日完成日期: 2010年6月30日目录1.设计要求及参数 (1)2.数学模型 (2)3.程序框图 (4)4.程序清单及运行结果 (5)5.设计总结 (14)6.参考文献 (14)一、设计要求及参数已知: 曲柄每分钟转数n2, 各构件尺寸及重心位置, 且刨头导路X-X位于导杆端点B所作圆弧的平分线上, 数据见下表要求:（1）作机构的运动简图（2）用C语言编写主程序调用子程序, 对机构进行运动分析, 动态显示, 并打印程序及运算结果。
（3）画出导轨4的角位移Ψ, 角速度Ψ’, 角加速度Ψ”。
（4）编写设计计算说明书二、数学模型如图四个向量组成封闭四边形, 于是有0321=+-Z Z Z按复数式可以写成a （cos α+isin α）-b(cos β+isin β)+d(cos θ3+isin θ3)=0（1）由于θ3=90º, 上式可化简为a （cos α+isin α）-b(cos β+isin β)+id=0（2）根据（2）式中实部、虚部分别相等得acos α-bcos β=0(3)asin α-bsin β+d=0(4)(3)(4)联立解得 β=arctan acosaasinad + (5)b=2adsina d2a 2++ (6)将（2）对时间求一阶导数得ω2=β’=baω1cos(α-β)(7)υc =b ’=-a ω1sin(α-β)(8)将（2）对时间求二阶导数得ε3=β”=b1[a ε1cos(α-β)- a ω21sin(α-β)-2υc ω2] (9)a c =b ”=-a ε1sin(α-β)-a ω21cos(α-β)+b ω22(10)ac 即滑块沿杆方向的加速度, 通常曲柄可近似看作均角速转动, 则ε1=0。
机械原理课程设计牛头刨床
设计题目：牛头刨床附图1：导杆机构的运动分析与动态静力分析附图2：齿轮机构的设计目录一.设计题目…………………………….……………………. .4二. 牛头刨床机构简介……………………………….………. .4三.机构简介与设计数据……………………………………. .. .5四. 设计内容…………….………………………….…………. .6五. 体会心得 (14)一、设计题目：牛头刨床1.）为了提高工作效率，在空回程时刨刀快速退回，即要有急回运动，行程速比系数在1.4左右。
2.）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动。
3.）曲柄转速在64r/min,刨刀的行程H在300mm左右为好，切削阻力约为9000N，其变化规律如图所示。
二、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图4-1。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
刨床工作时，由导杆机构2-3-4-5-6带动刨头6和刨刀7作往复运动。
刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率。
为此刨床采用有急回作用的导杆机构。
刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。
刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约5H的空刀距离，见图4-1，b），而空回行程中则没有切削阻力。
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量。
三、机构简介与设计数据3.1机构简介牛头刨床是一种用于平面切削加工的机床。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
牛头刨床设计
一、设计题目
(a) (b)
图 3-18
牛头刨床是一种用于平面切削加工的机床，如图3－18a 。
电动机经皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
刨床工作时，刨头6和刨刀7作往复运动。
刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量。
刨头左行时，刨刀切削，称空回行程。
此时要求速度较高，以提高生产率。
刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构(图中未画)，使工作台连同工件作一次进给运动，以便刨刀继续切削。
刨头在工作行程中，受到很大的切削阻力(在切削的前后各有一段约H 05.0的空刀距离，见图3-18b )，而空回行程中则没有切削阻力。
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转．故需安装飞轮来减小主轴的速度波动，以提高切削质量和减少电动机容量。
二、设计数据，见表3-1和表3-2
表3-1
方案
导杆机构的运动分析
导杆机构的动态静力分析
n 2 l O2O4
l O2A
l O4B
l BC l O4S4
x S6
y S6
G 4
G 6 P
y p J S4 r/min mm
N mm kg.m 2
1 60 380 110 540 0.25 l O4B 0.5l O4B 240 50 200 700 7000 80 1.1
2 64 350 90 580 0.
3 l O4B 0.5l O4B 200 50 220 800 9000 80 1.2 3
72
430
110
810 0.36 l O4B 0.5l O4B 180
40
220
620
8000 100
1.2
表3-2
方案
飞轮转动惯量的确定
凸轮机构设计
齿轮机构的设计
δ
n O’
z 1 z O ’ z 1’ J O2 J O1 J O" J O ’ ψmax l O9D [α] Ф Фs Ф’ d O ’ d O" m 12 m O"1’ α
r/min
Kg.m 2
o
mm
o
mm
o
1 0.15 1440 10 20 40 0.5 0.3 0.
2 0.2 15 125 40 75 10 75 100 300 6 3.5 20 2 0.15 1440 1
3 16 40 0.5 0.
4 0.2
5 0.2 15 135 38 70 10 70 100 300 6
4 20
3 0.16 1440 15 19 50 0.5 0.3 0.2 0.2 15 130 42 75 10 65 100 300 6 3.5 20
三、方案设计及讨论
牛头刨床的主传动机构的原动件是曲柄；从
动件为刨头(滑块),行程中有急回特性；机构应有较
好的动力特性。
要满足这些要求，用单一的四杆
机构是难以实现的。
下面介绍几种仅供参考，更
多的方案有待读者自行构思。
1、如图3-19所示，牛头刨床的主传动机构采
用导杆机构、连杆滑块机构组成的6杆机构。
采
用导杆机构，滑块与导杆之间的传动角γ始终为
90o，且适当确定构件尺寸，可以保证机构工作行
程速度较低并且均匀，而空回行程速度较高，满
足急回特性要求。
适当确定刨头的导路位置，可
以使压力角α尽量小。
图 3-19
2、如图3-20所示，牛头刨床的主传动机构采用凸轮机构和摇杆滑块机构。
适当选择凸轮运动规律，设计出凸轮廓线，可以实现刨头的工作行程速度较低，而返回行程速度较高的急回特性；在刨头往复运动的过程中，避免加减速度的突变发生(采用正弦加速度运动规律)。
刨刀切削工件时，受到较大的切削阻力作用，空程返回时无切削力作用，只须克服惯性力及运动副摩擦阻力。
凸轮机构为高副机构，不宜承受较大的载荷。
3、如图3-21所示，牛头刨床的主传动机构采用导杆机构和扇形齿轮、齿条机构。
齿条固结于刨头的下方。
导杆机构如1中所述，扇形齿轮、齿条机构具有精确的传动比，能够承受较大的载荷。
扇形齿轮的加工，要求保证一定的精度，工艺上的难度大一些；且扇形齿轮、齿条的中心距要求较高。
图 3-20 图 3-21
4、如图3-22所示，牛头刨床的主传动
机构采用曲柄摇杆机构和摇杆滑块机构。
曲
柄摇杆机构可以满足牛头刨床的刨削工件
时，刨刀的速度较低，而刨刀返回时其速度
较高的急回特性要求；在刨削过程中，曲柄
摇杆机构的从动件摇杆3的压力角α是变
化的。
其它设计方案可由学生自行构思。
图 3-22
四、设计步骤
1、设计和选择方案
牛头刨床的主传动方案的设计与选择，可根据原始数据和没计要求，并充分考虑各种方案的特点进行。
此外，还应考虑以下几个方面的问题：
1.1曲柄每分钟的转速2n ；
1.2机构的结构实现的可能性；
1.3根据所受切削力的大小，机构的传力特性； 2、确定设计路线
以牛头刨床的主传动方案Ⅰ为例，来说明设计路线。
首先，根据所选电动机的转速及曲柄的转速，进行带传动和齿轮传动的参数计算；根据刨头的往复运动并考虑由急回特性的要求，进行导杆机构、连杆滑块机构的设计。
由凸轮机构带动棘轮机构，实现牛头刨床的工作台的进给运动。
根据原始数据中所给的凸轮设计数据，进行凸轮机构设计。
3、设计牛头刨床的导杆机构
3.1根据曲柄每分钟转数2n 、各构件尺寸及重心位置，设计出导杆机构的机构运动简图。
且刨头导路x x -位于导杆端点B 所作圆弧高的平分线上(见图4-2)。
3.2在完成导杆机构设计的基础上，进行运动分析和动态静力分析(仅考虑刨头和摇杆的惯性力)，包括用解析法建立数学模型，绘制程序框图，用计算机打印源程序与计算结果，并根据计算结果绘制运动线图(位移、速度、加速度线图)和平衡力矩线图。
4、飞轮设计
根据表3-1中机器运转的不均匀系数δ，具有定传动比的各构件的转动惯量1O J 、2O J 、
O J '、O J ''，曲柄(飞轮安装在曲柄轴上)的转速2n 及某些齿轮的参数1z 、0''z 、1'z 。
由动态
静力分析所得的平衡力矩b M ，驱动力矩为常数，进行飞轮计算。
5、设计牛头刨床的凸轮机构
凸轮的摆杆推程和回程均为等加速等减速运动规律，其推程运动角Φ、远休止角s Φ、回程运动角Φ'，摆杆长度D O l 9，最大摆角max ψ，许用压力角[]α；凸轮与曲柄共轴。
5.1用解析法算出凸轮理轮廓线坐标，绘制凸轮机构的机构运动简图或用图解法进行设计。
5.2检验压力角和最小曲率半径，确定滚子直径，求出凸轮实际廓线。
6、设计牛头刨床的齿轮机构
6.1由原始数据电动机的转速'0n 、曲柄的转速2n 、小带轮直径'0d 、，皮带轮直径0''d ，以及齿轮的齿数1z 、0''z 、1'z 计算齿轮2的齿数2z ；
6.2由原始数据表中模数12m 、1'''O m ，齿轮分度圆压力角α；齿轮为正常齿制，工作情况为开式传动，进行齿轮机构的设计计算。
五、建议完成工作量
建议对导杆机构用计算机迸行辅助设计。
根据本指导书提供的子程序，要求学生在熟悉各子程序功能、标识符的意义及调用方法的情况下，编制并调试主程序，然后用自己调试好的程序系统算出运动分析结果。
动态静力分析，飞轮设计可以根据实际情况作为选作内容；凸轮轮廓可用图解法，亦可用解析法求出。
学生应完成：
1、3种主传动机构的运动方案选择，运动循环图。
2、三种运动方案的机构运动简图，所选定的运动方案的位移、速度、加速度线图；
3、打印学生自己编写的运动分析主程序、主程序流程图，计算结果；
4、设计说明书一份。
1、，2、绘于1张1号图纸上。
完成上述任务需1.5周，其中上机机时约为8～10小时。
若课程设计的学时为2周，可以考虑再作凸轮位移曲线及凸轮廓线图，3号图纸1张；或动态静力分析和飞轮设计的内容，3号图纸1张（平衡力矩图）及相应的程序和计算内容。
